KASUTUSJUHEND KF96RSBEA SIEMENS

Pfuvolnénikrytuuslysitecvaknuti

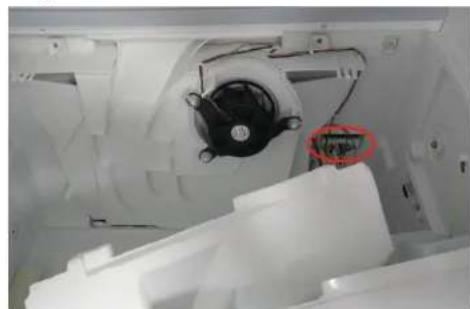

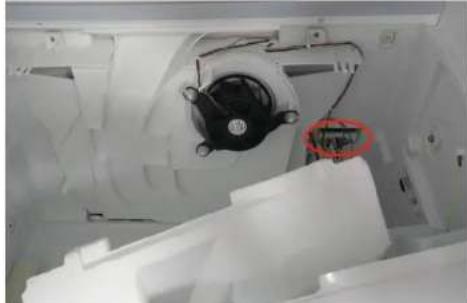

1. Odpojte teplotnif senzor oddilu 0^

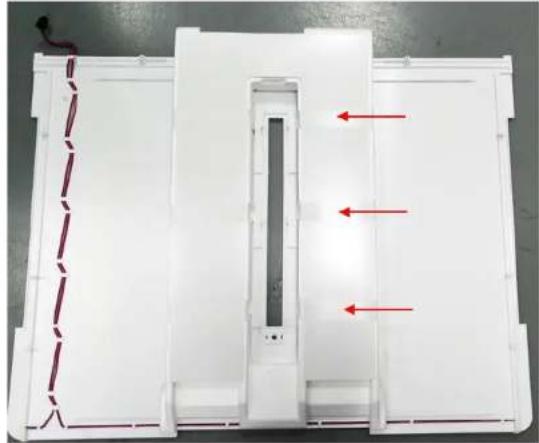

1. Odpojte elektricka pripojeni skupiny pfrendnilho krytu vyparniku oddilu 0^

Odpojte elektricka pfipojeni sestavy prednilho krytu vyparniku oddilu 0^

Oprava

1. Odpojte elektricke pripojen osvetleni zadni steny. 13. 1. Vysroubujte dva srouby (1).

Loftudstyrsskinnen op.

2.1 Üldised ohutusjuhised 197

2.1.1 Koki kodumasinad 197

4.1 Uksetihendi vahetamine 199

4.2 Ukse kaepideme vahetamine 200

4.2.1 Ukse kaepideme eemaldamine 200
4.2.2 Ukse kaepideme paigaldamine 200

4.3 Sahtli kaepideme vahetamine 201

4.3.1 Sahtli kaepideme eemaldamine 201
4.3.2 Sahtli kaepideme paigaldamine 201

4.4 Vasakpoolsete uksehingede vahetamine 202

4.4.1 Vasakpoolsete uksehingede eemaldamine 203
4.4.2 Vasakpoolsete uksehingede paigaldamine 204

4.5 Parempoolsete uksehinged vahetamine 205

4.5.1 Parempoolsete ukehingede eemaldamine 206
4.5.2 Parempoolsete uksehinged paigaldamine 207

4.6 Ukseraami vahetamine 208

4.6.1 Ukseraami eemaldamine 208
4.6.2 Ukseraami paigaldamine 208

4.7 Riiuli vahetamine 209

4.7.1 Riuli eemaldamine 209
4.7.2 Riuli paigaldamine 209

4.8 Varustusriba vahetamine 210

4.8.1 Varustusriba eemaldamine 210
4.8.2 Varustusiba paigaldamine 210

4.9 Valjatommatava mahuti vahetamine 211

4.9.1 Valjatommatava mahuti eemaldamine 211
4.9.2 Valiatommatava mahuti paigaldamine 211

4.10 Fikseeritud riliui vahetamine 212

4.10.1 Fikseeritud riuli eemaldamine 212
4.10.2 Fikseeritud riuli paigaldamine 212

4.11 Jahutusmahuti vahetamine 213

4.11.1 Jahutusmahuti eemaldamine 213
4.11.2 Jahutusmahuti paigaldamine 213

4.12 Kulmutatud toidu (väikese) mahuti vahetamine 214

4.12.1 Kulmutatud toidu (väikese) mahuti eemaldamine 214
4.12.2 Kulmutatud toidu (väikese) mahuti paigaldamine 214

4.13 Kulmutatud toidu (lameda) mahuti vahetamine 215

4.13.1 Kulmutatud toidu (lameda) mahuti eemaldamine 215
4.13.2 Kulmutatud toidu (lameda) mahuti paigaldamine 215

4.14 Kulmutatud toidu (suure) mahuti vahetamine 216

4.14.1 Kulmutatud toidu (suure) mahuti eemaldamine.. 216
4.14.2 Kulmutatud toidu (suure) mahuti paigaldamine.. 216

4.15 Jaaanuma vahetamine 217

4.15.1 Jäanuma eemaldamine 217
4.15.2 Jäanuma paigaldamine 217

4.16 LED-lampide vahetamine 218

4.16.1 Külmikuosa ülemise LED-lambi eemaldamine 218
4.16.2 Külmikuosa külgmise lambi eemaldamine 219
4.16.3 0°C osa lambi eemaldamine. 220
4.16.4 Tagaseina lampide eemaldamine 221
4.16.5 LED-lampide paigaldamine 225

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmärk

Need remondinouanded toetavad tarbijat seadmete iseseisval remontimisel vastavait kehtivale okodasaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahelada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vöte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on öigestj järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja märksönast. Märksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusümbol Tähendus
!	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktuur.

OHT

Ohu/hoiatuse eiramise voimalikud tagajärjed.

Meetmed ja ettevaatusabinoud ohu valtimiseks.

Alljargnevas naiteks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektriloggiohu eest. Nimetatud on meedet ohu valtimiseks.

OHT

Likhuvatest osadest tingitud elektrilögi oht! Elektrilogist tingitud sumr

Enne remonditodega alustamist ühendage sadmed elektrivgust lahti vahematt 60 sukdayt vitarem.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid uldisi sumboleid.

Üld. sümbel Tähendus
1	Erinöuande tunnus (tekst ja/või graafik)
2	Lihtsa nõuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
[Start]Klahvi vöi nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Tabel 3: Üldised sumbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Koik kodumasinad

Elektriliste osade remondil tehtud vead voivad pohjustada elektrilloki!
Lahutage seade vooluvorgust vahemalt 60 sekundit enne toole hakkamist.
Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 vöri krikleike mäarustele.

Teravatest servadest tingitud vigastusoht!
Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustöde, törkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitlusele!
Kasutage ainult originalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!
- Arge puudutage mooduleid, kaasa arvalud uhendusi ega transporteörlinte.

4.1 Uksetihendi vahetamine

Nōue:
Uks on lahti.

Remont

4.2 Ukse käepideme vahetamine

Eritöriistad:

Kuuskantpesapevoti 2,5 mm [00340820]

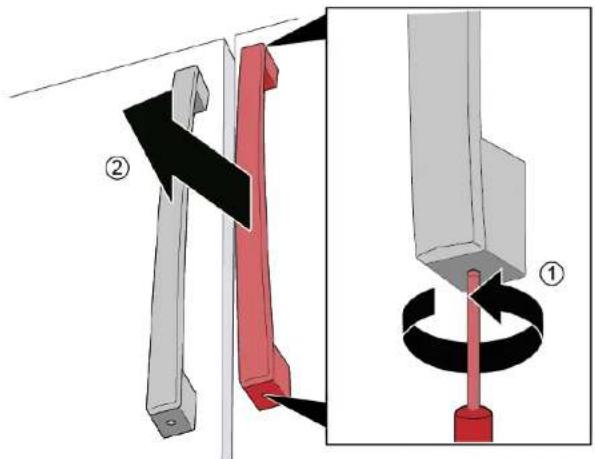

4.2.1 Ukse kaepideme eemaldamine

1.Keerake lahti kaks kruvi (1).
2. Eemaldage ukse käepide (2).

Ukke pide on eemaldatud.

Teise ukke kaepideme saab eemaldada samamoodi.

4.2.2 Ukse käepideme paigaldamine

1. Paigutage käepide vertikaalselt eelpaigaldatud poltiele.
   Käepideme augud peavad olemaaunatud üles ja
2. Keerake eelpaigaldatud kruvid paripaeaulevalt ja alt kaepidemesse.

4.3 Sahtli käepideme vahetamine

Eritööristad:

Kuuskantpesapeavoti 2,5 mm [00340820]

4.3.1 Sahtli käepideme eemaldamine

1.Keerake lahti kaks kruvi (1).
2. Eemaldage sahtli kæpide (2).

Sahtli käepide on eemaldalud.

4.3.2 Sahtli käepideme paigaldamine

1. Pange käepide horisontaalselt eelpaigaldatud poltidele.
   Käepideme augud peavad olema suunatud alla.
2. Keerake eelpaigaldatud kruvid paripeva alt kaepidemesse.

Remont

4.4 Vasakpoolsete uksehinged vahetamine

Eritöriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOIATUS

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

• Seadme ust tohivad eemaldada vaid vastava valjaoppe sanud spetsialistid.
  Seadme liigutamiseks on yaja kaht inimest.
  Kasutage vaid sobivaid tooristu ja varustust.

ETTEVAATUST!

Terayad servad!

Löikehaavad

Kandke kaitsekindaid

HOJATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muliumised

Kindlustage seadmed libisemise vastu.

ETTEVAATUSTI

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Seadme teiste osade kahjustused voi klienite vara kahjustused.
Kinnitage osa allakukkumise vastu

OHT

Kui remonditdd on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud
Parast remont peab leoma tehtud ohtuskase vastaalt standardide VDE 0701 voi riikleike maraustele.

A OHT

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

Remont

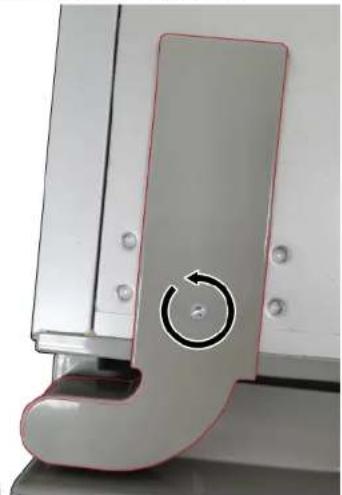

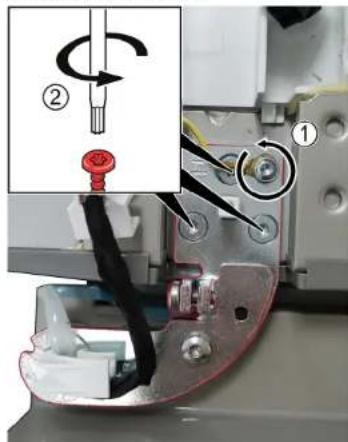

4.4.1 Vasakpoolsete uksehingede eemaldamine

1.1.Keerake kruvi lahti

1. Eemaldage ülemise hinge kate.

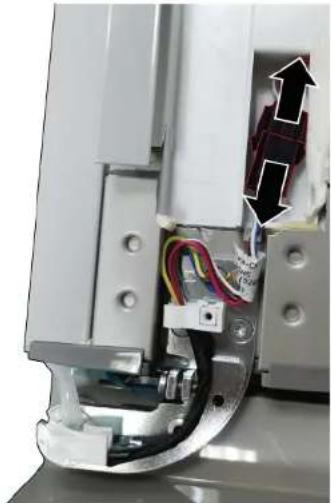

1. Lahutage ukse elektrihendus.

2.Keerake kolm kruvi lahti (2).
3. Eemaldage ülemine hing

Ulemine hing on eemaldatud.

1. Eemaldage vasakpoolne uks, liigutades seda üles.
   5.1.Keerake kolm kruvi lahti.

2. Eemaldage alumine hing

Alumine hing on eemaldatud.

4.4.2 Vasakpoolsete uksehinged paigaldamine

1. Paigaldage vastupidises järjekorras.
2. Joondage külmikuosa uksed.
   Täpsemat tevet vaadake kasutusjuhendist (AGA).

Remont

4.5 Parempoolsete ukehingede vahetamine

Eritöriistad:

Tahtotsik TX20 6,3 mm (1/4 tolli) [00340865]

HOJATUS

Rasked, kogukad seadmed!

Selja- ja lihasevigastused

• Seadme ust tohivad eemaldada vaid vastava valjaoppe sanud spetsialistid.
  Seadme liigutamiseks on yaja kaht inimest.
  Kasutage vaid sobivaid tooristu ja varustust.

ETTEVAATUST!

Terayad servad!

Löikehaavad

Kandke kaitsekindaid

HOIATUS

Viltuses asendis seadmete libisemisoht!

Luumurrud/muliumised

Kindlustage seadmed libisemise vastu.

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!
Seadme teiste osade kahjustused voi klienite vara kahjustused.
Kinnitage osa allakukkumise vastu.

OHT

Kui remonditdd on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.
Parast remont peab leoma tehtud ohtuskase vastaalt standardide VDE 0701 voi riikleike mearustele.

OHT

Seade on toitest lahutatud.
Seadme sisearmatuur on eemaldatud.

Remont

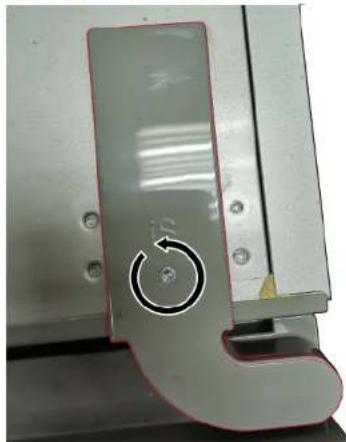

4.5.1 Parempoolsete uksehingede eemaldamine

1.1.Keerake kruvi lahti

1. Eemaldage ülemise hinge kate.

1. Lahutageukse elektruihendus.

Remont

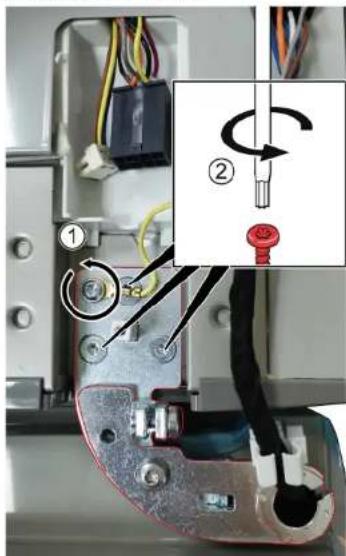

3.1.Keerake lahti maauhenduse kruvi (1).

2.Keerake kolm kruvi lahti (2).
3. Eemaldage Ulemine hing.

Ulemine hing on eemaldatud.

1. Eemaldage parempoolne uks, liigutades seda üles.

Alumine hing on eemaldatud.

4.5.2 Parempoolsete uksehingede paigaldamine

1. Paigaldage vastupidises järjekorras.
2. Joondage külmikuosa uksed.
   Täpsemat leavet vaadake kasutusjuhendist (AGA).

Remont

4.6 Ukseraami vahetamine

Noe:
Uks on lahti.

4.6.1 Ukseraami eemaldamine

Tostkeukseraamule.

Ukseraam on eemaldatud.

Paigaldage vastupidises järjekorras.

Remont

4.7 Riiuli vahetamine

Noe:
Uks on lahti.

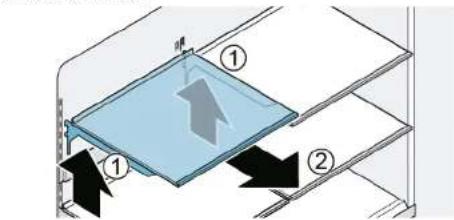

4.7.1 Riiuli eemaldamine

1. Tostke riiul ules (1).
2. Eemaldage riui (2).

Riiul on eemaldatud.

4.7.2 Riiuli paigaldamine

i	Arge katke ventilatsioniavasid kinni.
i	Sisestage riul ettevaatlikult, et välida seadme kriimustamist.
i	Veenduge, et konksud oleksid täelikult sisestatud ja riul asetseks hori-sontaalselt.

Paigaldage vastupidises järjekorras.

Remont

4.8 Varustusriba vahetamine

Noe:
Uks on lahti.

4.8.1 Varustusribaeemaldamine

Tostke varustusriba ules.

Varustusribon eemaldatud.

4.8.2 Varustusribpaigaldamine

i	Veenduge, et konksud oleksid täielikult sisestatud ja varustusriba asetseks horisontaalselt.
i	Sisestage varustusriba ettevaatlikult, et välida seadme kriimustamist.
i	Veenduge, et konksud oleksid täielikult sisestatud ja varustusriba asetseks horisontaalselt.

Paigaldage vastupidises järjekorras.

Remont

4.9 Valjatommatava mahuti vahetamine

Noe:
Uks on lahti.

4.9.1 Valjatommatava mahuti eemaldamine

1. Tommake mahuti taelikult valja (1).
2. Tostke valjatommatav mahut esiosast ja eemaldage (2).

Väljatömmatav mahuti on eemaldatud.

4.9.2 Valjatommatava mahuti paigaldamine

1. Tömmake teleskoopsinid täielikult välja.
2. Asetage mahuti teleskoopsiinidele ja lukake seadmesse, kuni see fikseerub.

Remont

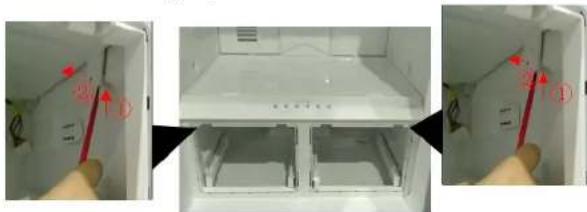

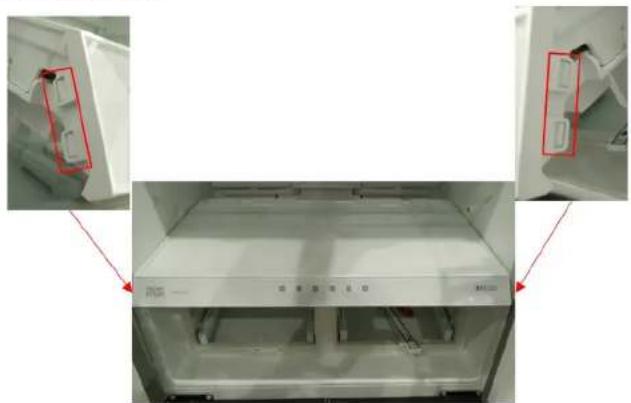

4.10 Fikseeritud riiuli vahetamine

Noe:
Uks on lahti.

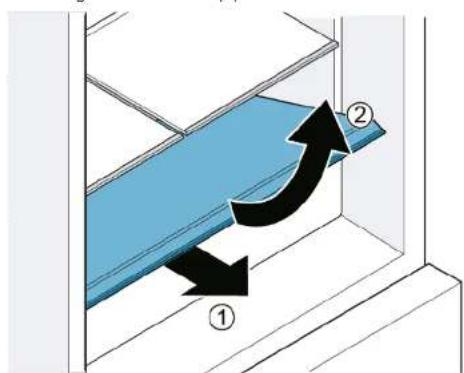

4.10.1 Fikseeritud riuli eemaldamine

1. Avage kast.
   2.1. Tostke fikseeritud riul esiosast 1s 2.Eemaldage fikseeritud riul (2).

Fikseeritud riuil on eemaldatud.

4.10.2 Fikseeritud riliuli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.11 Jahutusmahuti vahetamine

Noe:
Uks on lahti.

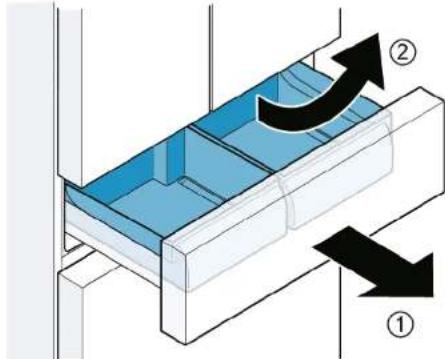

4.11.1 Jahutusmahuti eemaldamine

1. Tommake sahtel laielikult valja (1).
2. Tostke mahutis esiosast ues (2).

Jahutusmahuti on eemaldatud.

4.11.2 Jahutusmahuti paigaldamine

Sisestamisel peavad mahuti juhikiin ja sahtel kokku sobima.

Paigaldage vastupidises järjekorras.

Remont

4.12 Kulmutatud toidu (väikese) mahuti vahetamine

Noe:
Uks on lahti.

4.12.1 Kulmutatud toidu (väikese) mahuti eemaldamine

1. Tömmake sugavkülmikuosa täielikult välja.
   2.1. Tommake mahuti tailikult vajia (1). 2. Tostke mahutit esiosast ies (2).

Kulmutatud toidu (väike) mahuti on eemaldatud.

4.12.2 Külmutatud toidu (väikese) mahuti paigaldamine

1. Tömmake teleskoopsinid täielikult valja.
2. Asetage kast teleskoopsinidele ja lukake seadmesse, kuni see fikseerub.

Remont

4.13 Kulmutatud toidu (lameda) mahuti vahetamine

Noe:

Uks on lahti.

4.13.1 Kulmutatud toidu (lameda) mahuti eemaldamine

1. Tömmake sugavkülmikuosa täielikult valja (1).
2. Tommake kulmutatud toidu (lame) mahuti valja (2).
3. Tostke kulmutatud toidu (lamedal) mahutit üles (3).

Kulmutatud toidu (lame) mahuti on eemaldatud.

4.13.2 Kulmutatud toidu (lameda) mahuti paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.14 Kulmutatud toidu (suure) mahuti vahetamine

Noe:

Uks on lahti.

4.14.1 Külmutatud toidu (suure) mahuti eemaldamine

TAHELEPANU!

SEADME KAHJUSTAMISE OHTI

Kunagi arge eemaldage eraldusseina kulmutatud toidu mahutilt.

1. Tömmake sugavkūlmiuosa tāiellkult väja ja eemaldage kūmutatud toidu (lame) mahuti (1).
2. Tostke kulmutatud toidu (suurt) mahutit ules (2).

Kulmutatud toidu (suur) mahuti on eemaldatud.

4.14.2 Kulmutatud toidu (suure) mahuti paigaldamine

1. Tömmake teleskoopsinid täielikult välja.
2. Asetage kast teleskoopsinidele ja lukake seadmesse, kuni see fikseerub.

Remont

4.15 Jaaanuma vahetamine

Noe:
Uks on lahti.

4.15.1 Jaaanuma eemaldamine

1. Tömmake sugavkulmikuosa taelikult valja.
2. 1. Tömmake kulmutatud toidu (lame) mahuti voimalikult kaugele valja (1). 2. Eemaldage jäanum (2).

Jaaanum on eemaldatud.

4.15.2 Jäanuma paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.16 LED-lampide vahetamine

Eritöriistad:

Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820]
Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]
Lapik kruvikeeraja Tera 10mm× 1.6mm× 200mm

Teie seadmel on LED-tuli, mis ei vaja hooldust

Seda tuld tohib parandada ainult klienditeeindus voi volitatud tehnik!

OHT

Kui remonditödd on valesti tehtud, esineb elektrilogist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalitseeritud elektrikud.
Paras remonti peab olema tehtud ohutuskatse vastavalt standar

dile VDE 0701 voi riklikele maarustele.

OHT

Enne remonditödega alustamist ühendage seadmed elektrivor
gust lahti vahemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad!
Löikehaavad
Kandke kaitsekindaid.

Noue:

Seade on toitest lahutatud.
Uks on lahti.
Ulemine sisearmatuur on eemaldatud.

4.16.1 Külmikuosa ülemise LED-lambi eemaldamine

1. Teklage vahe, pannes sorme umber LED-lambi aare.

1. Pange lapik kruvikeeraja vahesse ja eemaldage ülemine LED-lamp naidatud suunas.

Remont

1. Lahutage LED-lambi klemm

Kulmikuosa ülemine LED-lamp on eemaldatud.

4.16.2 Külmikuosa kulgmise lambi eemaldamine

1. Eemaldage külgmise lambi ülemine hoidik lapiku kruvikeeraja abiil.

1. Tekilage lambi katte ühel küljel lapiku kruvikeeraja abi vahe ja eemaldage teise kaega kate.

Remont

1. Eemaldage LED-riba samamoodi.

1. Eemaldage LED-riba pesast.

Külmikuosa külgmine lamp on eemaldatud.

4.16.3 0°C osa lambi eemaldamine

1. Eemaldage lambi kate, sisestades lapiku kruvikeeraja lambi katte ja ukse vahel olevasse vahesse ja kangutades need lahku.

1. Lahutage lambi klemm

Remont

3.1.Vabastage konks (1).

1. Eemaldage lamp (2).

0°C osa lamp on eemaldatud.

4.16.4 Tagaseina lampide eemaldamine

Tehnilise konstruktsoi tottu et saa tagaseina lampe eraldi vahetada. Lambda on listud tagaseina varuosade komplekti.

Noue:

Uks on lahti.

Kulmiku sahtli sisearmatuur on eemaldatud.

Kulmiku 0^ sahtli sisearmatuur on eemaldatud.

1. 1. Hoidke niiskuse regulaatori katte tagaosa ühe käega kinni (1)

2. Vabastage teise kaega kate (2).

1. Eemaldage teine kate samamoodi.

3.1.Vabastage kaks klambrit (1).

1. Tommake klambrid (2) valja.

Remont

1. Tommake keskmine vahesein valja

1. Vabastage neli klambrit.

1. Tömmake keskmine paneel (2) välja.

1. Tömmake 0°C sahtli aurusti kate valjapoole.

Katte vabastamisel kolab klops.

1. Lahutatud 0^ sahtli temperatuuriandur.

1. Lahutage 0^ sahtli aurusti esiosa katete solm.

0^ sahtli aurusti esiosa katete soIm on eemaldatud.

Remont

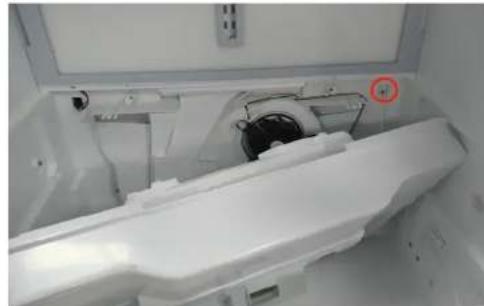

1. Lahutage tagaseina lambi elektrihendus. 13.1.Keerake lahti kaks kruvi (1).

1. Tommake tagaseina som (2) valja.

Remont

1. Tömmake kleeplint āra ja lahutage vahutoru 0 °C sahtli aurusti esiosa kattest.

Integreeritud lampidgea tagasein on eemaldatud.

4.16.5 LED-lampide paigaldamine

Paigaldage vastupidises järjekorras.
