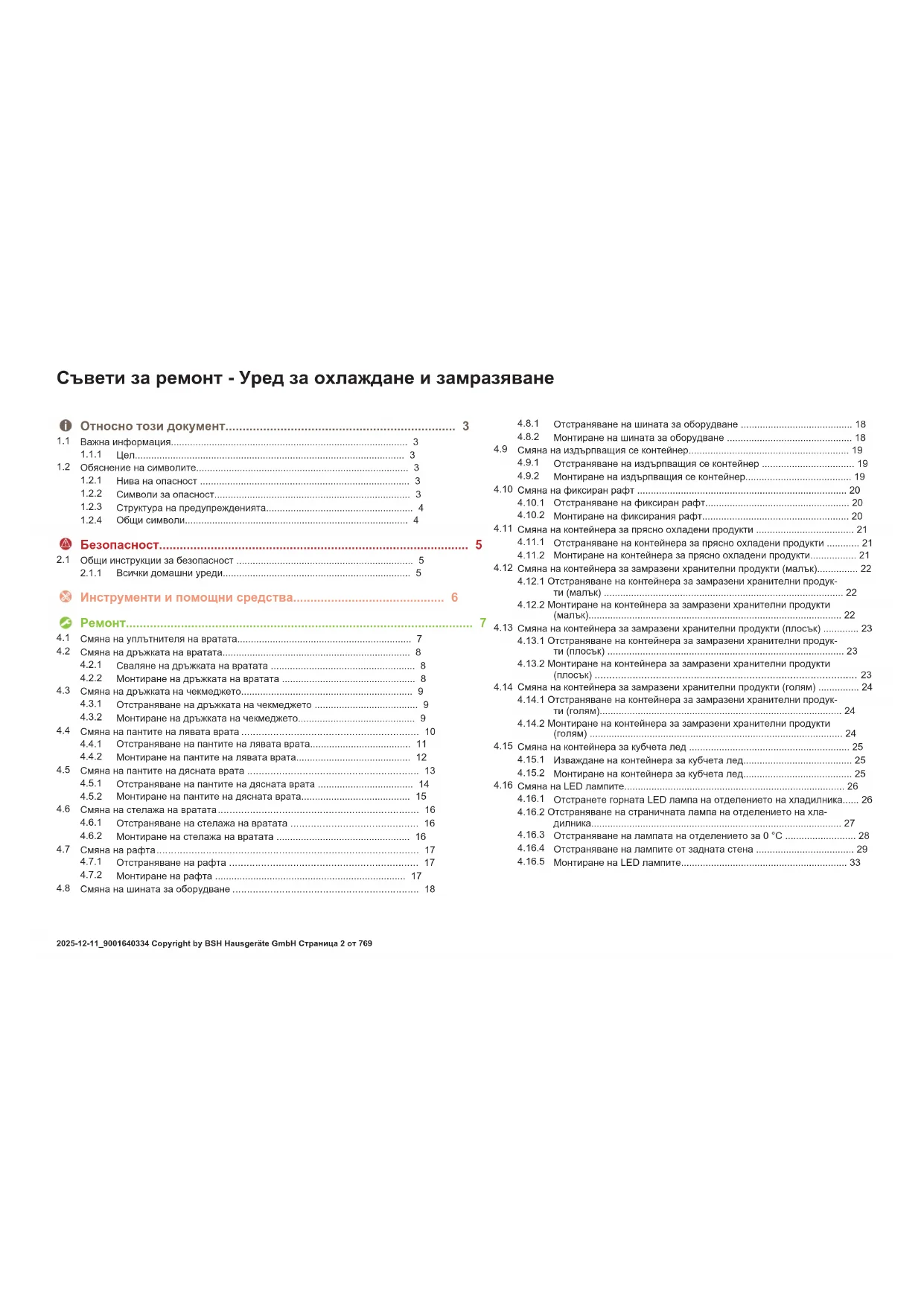

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KF96RSBEA SIEMENS

Смяна на уплътнителя на вратата................................................................ 7

Сваляне на дръжката на вратата ..................................................... 8

Монтиране на дръжката на вратата ................................................. 8

Смяна на дръжката на чекмеджето............................................................... 9

Отстраняване на дръжката на чекмеджето ...................................... 9

Монтиране на дръжката на чекмеджето........................................... 9

Смяна на пантите на лявата врата ............................................................. 10

Отстраняване на пантите на лявата врата..................................... 11

Монтиране на пантите на лявата врата.......................................... 12

Смяна на пантите на дясната врата ........................................................... 13

Отстраняване на пантите на дясната врата ................................... 14

Монтиране на пантите на дясната врата........................................ 15

Отстраняване на стелажа на вратата ............................................ 16

Смяна на шината за оборудване ................................................................ 18

Отстраняване на шината за оборудване .........................................18

Монтиране на шината за оборудване ..............................................18

Смяна на издърпващия се контейнер...........................................................19

Отстраняване на издърпващия се контейнер ..................................19

Монтиране на издърпващия се контейнер.......................................19

Отстраняване на фиксиран рафт.....................................................20

Смяна на контейнера за прясно охладени продукти ....................................21

Отстраняване на контейнера за прясно охладени продукти ............21

Монтиране на контейнера за прясно охладени продукти.................21

Смяна на контейнера за замразени хранителни продукти (малък)...............22

4.12.1 Отстраняване на контейнера за замразени хранителни продук-

ти (малък) ........................................................................................22

4.12.2 Монтиране на контейнера за замразени хранителни продукти

Смяна на контейнера за замразени хранителни продукти (плосък) .............23

4.13.1 Отстраняване на контейнера за замразени хранителни продук-

ти (плосък) .......................................................................................23

4.13.2 Монтиране на контейнера за замразени хранителни продукти

Смяна на контейнера за замразени хранителни продукти (голям) ...............24

4.14.1 Отстраняване на контейнера за замразени хранителни продук-

ти (голям).........................................................................................24

4.14.2 Монтиране на контейнера за замразени хранителни продукти

Отстранете горната LED лампа на отделението на хладилника......26

4.16.2 Отстраняване на страничната лампа на отделението на хла-

Отстраняване на лампата на отделението за 0°C ..........................28

Отстраняване на лампите от задната стена ....................................29

Монтиране на LED лампите.............................................................33 Съвети за ремонт-Уред за охлаждане и замразяване 2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница2от769Относно този документ

1.1 Важна информация

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съот- ветствие с регламента за екологосъобразно проектиране на уредите (от 03.2021г.). Те съдържат информация как да сменяте определени резервни части, включи- телно предупреждения и рискове. Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Носим отговорност за щети, само ако съветите за ремонт са спазени

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната ду- ма показва сериозността на опасността. Ниво на предупреждение Значение

Неспазването на предупредителното съобщение ще доведе до смърт или сериозни наранявания. ПРЕДУПРЕЖДЕНИЕ Неспазването на предупредителното съобщение може да доведе до смърт или сериозни наранявания.

Неспазването на предупредителното съобщение може да доведе до леки наранявания.

Неспазването на предупредителното съобщение може да доведе до иму- ществени щети. Таблица1: Нива на опасност

1.2.2 Символи за опасност

Символите за опасност са символични изображения, които дават индикация за вида опасност. В този документ се използват следните символи за опасност: Символ за опасност Значение Общо предупредително съобщение Опасност от електрическо напрежение Риск от експлозия Опасност от порязвания Относно този документ 2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница3от769Символ за опасност Значение Опасност от премазване Опасност от горещи повърхности Опасност от силно магнитно поле Опасност от нейонизиращо лъчение Таблица2: Символи за опасност

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандар- тизирана структура.

Вид и източник на опасността! Възможни последици от игнориране на опасността/предупреждение-

▶ Мерки и забрани за предотвратяване на опасността. Следният пример показва предупреждение, което уведомява за токов удар, пре- дизвикан от части под напрежение. Споменава се мярката за избягване на опас-

Риск от токов удар поради части под напрежение! Смърт от токов удар ▶ Изключете уредите от електрическото захранване поне 60 се- кунди преди започване на ремонта.

В този документ се използват следните общи символи: Общ символ Значение Идентифициране на специален съвет (текст и/или графика) Идентифициране на прост съвет (само

Идентифициране на връзка към видео

Идентифициране на необходимите ин-

Идентифициране на необходимите предварителни условия Идентифициране на условие (ако ..., тогава ...) Идентифициране на резултат Старт Идентифициране на ключ или бутон [00123456] Идентифициране на каталожен номер Статус Идентифициране на показания текст/ прозорец (на дисплея на уреда) Таблица3: Общи символи Относно този документ 2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница4от769Безопасност

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение! ¡ Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар! ¡ Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да за- почнете работа. ¡ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби. Риск от нараняване от остри ръбове! ¡ Носете предпазни ръкавици. Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервиз поради тежки и движещи се компоненти ¡ Носете защитни обувки. ¡ Закрепете тежките компоненти, така че да не паднат. ¡ Не позволявайте контакт на части от тялото с движещи се компоненти. Риск за безопасността/функцията на уреда! ¡ Използвайте само оригинални резервни части. Риск от повреда на електростатично чувствителни компоненти (ESD)! ¡ Не докосвайте модулите, включително връзки и проводникови пътища. Безопасност 2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница5от769Инструменти и помощни средства посочване Подробности Изображения Шестоъгълен гае-

4.1 Смяна на уплътнителя на вратата

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница7от7694.2 Смяна на дръжката на вратата Специални инструменти: Шестоъгълен гаечен ключ 2,5mm [00340820]

4.2.1 Сваляне на дръжката на вратата

2. Свалете дръжката на вратата (2).

Дръжката на вратата е свалена. Дръжката на втората врата може да бъде свалена по същия начин.

4.2.2 Монтиране на дръжката на вратата

1. Поставете дръжката вертикално върху предварително сглобените болтове.

Отворите в дръжката трябва да са насочени надолу.

2. Затегнете предварително сглобените винтове по посока на часовниковата

стрелка отгоре и отдолу.

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница8от7694.3 Смяна на дръжката на чекмеджето Специални инструменти: Шестоъгълен гаечен ключ 2,5mm [00340820]

4.3.1 Отстраняване на дръжката на чекмеджето

2. Отстранена дръжка на чекмеджето (2).

Дръжката на чекмеджето е отстранена.

4.3.2 Монтиране на дръжката на чекмеджето

1. Вкарайте дръжката хоризонтално в предварително сглобените болтове.

Отворите в дружката трябва да са обърнати надолу.

2. Затегнете предварително сглобените винтове по посока на часовниковата

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница9от7694.4 Смяна на пантите на лявата врата Специални инструменти: Накрайник Torx TX20 6,3мм (1/4") [00340865] ПРЕДУПРЕЖДЕНИЕ Тежки, обемисти уреди! Травми на гърба и мускулите ▶ Операцията по отстраняване на вратите на уреда трябва да се извършва само от обучени специалисти. ▶ За преместването на уреда са необходими двама души. ▶ Използвайте само подходящи инструменти и оборудване.

Остри ръбове! Наранявания от порязване ▶ Носете предпазни ръкавици. ПРЕДУПРЕЖДЕНИЕ Приплъзване на наклонени уреди! Костни фрактури/наранявания от премазване ▶ Укрепете уредите срещу приплъзване.

Риск от падащи части поради разхлабени винтове! Нараняване поради падащи части. ▶ Закрепете компонента, така че да не падне.

Риск от падащи части поради разхлабени винтове! Повреда на други части на уреда или в дома на клиента, напр. дъно-

▶ Закрепете компонента, така че да не падне.

Риск от токов удар поради части под напрежение! Опасност за живота от токов удар в случай на неправилен ремонт ▶ Електрическите части трябва да се ремонтират от квалифици- рани електротехници. ▶ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Уредът е изключен от захранването. Вътрешните фитинги на уреда са отстранени.

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница10от7694.4.1 Отстраняване на пантите на лявата врата

1. 1. Развийте винта.

2. Отстранете капачето на горната панта.

2. Изключете електрическата връзка на вратата.

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница11от7693. 1. Развийте винта за заземяващата връзка (1).

2. Развийте трите винта (2).

3. Отстранете горната панта.

Горната панта е отстранена.

4. Отстранете лявата врата като я преместите нагоре.

5. 1. Развийте трите винта.

2. Отстранете долната панта.

Долната панта е отстранена.

4.4.2 Монтиране на пантите на лявата врата

1. Монтирайте в обратен ред.

2. Подравнете вратите на отделението на хладилника.

За подробна информация вижте Ръководство за потребителя (AGA).

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница12от7694.5 Смяна на пантите на дясната врата Специални инструменти: Накрайник Torx TX20 6,3мм (1/4") [00340865] ПРЕДУПРЕЖДЕНИЕ Тежки, обемисти уреди! Травми на гърба и мускулите ▶ Операцията по отстраняване на вратите на уреда трябва да се извършва само от обучени специалисти. ▶ За преместването на уреда са необходими двама души. ▶ Използвайте само подходящи инструменти и оборудване.

▶ Закрепете компонента, така че да не падне.

Уредът е изключен от захранването. Вътрешните фитинги на уреда са отстранени.

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница13от7694.5.1 Отстраняване на пантите на дясната врата

1. 1. Развийте винта.

2. Отстранете капачето на горната панта.

2. Изключете електрическата връзка на вратата.

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница14от7693. 1. Развийте винта за заземяващата връзка (1).

2. Развийте трите винта (2).

3. Отстранете горната панта.

Горната панта е отстранена.

4. Отстранете дясната врата като я преместите нагоре.

5. 1. Развийте трите винта.

2. Отстранете долната панта.

Долната панта е отстранена.

4.5.2 Монтиране на пантите на дясната врата

1. Монтирайте в обратен ред.

2. Подравнете вратите на отделението на хладилника.

За подробна информация вижте Ръководство за потребителя (AGA).

4.6.1 Отстраняване на стелажа на вратата

Повдигнете стелажа на вратата нагоре. Стелажът на вратата е отстранен.

4.6.2 Монтиране на стелажа на вратата

4.7.1 Отстраняване на рафта

4.7.2 Монтиране на рафта

Не покривайте вентилационните отвори. Поставете внимателно рафта, за да избегнете надраскване на уре-

Уверете се, че куките са влезли докрай и рафтът е хоризонтален.

4.8.1 Отстраняване на шината за оборудване

Повдигнете шината за оборудване. Шината за оборудване е отстранена.

4.8.2 Монтиране на шината за оборудване

Проверете дали куките са влезли докрай и шината за оборудване е хоризонтална. Поставете внимателно шината за оборудване, за да избегнете над- раскване на уреда. Проверете дали куките са влезли докрай и шината за оборудване е хоризонтална.

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница18от7694.9 Смяна на издърпващия се контейнер

4.9.1 Отстраняване на издърпващия се контейнер

1. Издърпайте навън контейнера докрай (1).

2. Повдигнете издърпващия се контейнер отпред и го отстранете (2).

Издърпващият се контейнер е отстранен.

4.9.2 Монтиране на издърпващия се контейнер

1. Издърпайте телескопичните релси докрай.

2. Поставете контейнера на телескопичните релси и го пъхнете в уреда, докато

4.10.1 Отстраняване на фиксиран рафт

1. Отворете кутията.

2. 1. Повдигнете фиксирания рафт в предната част (1).

2. Отстранете фиксирания рафт (2).

Фиксираният рафт е отстранен.

4.10.2 Монтиране на фиксирания рафт

4.11.1 Отстраняване на контейнера за прясно охладени продукти

1. Издърпайте чекмеджето навън докрай (1).

2. Повдигнете контейнера отпред (2).

Контейнерът за прясно охладени продукти е отстранен.

4.11.2 Монтиране на контейнера за прясно охладени продукти

По време на поставяне водачът на релсата и чекмеджето трябва да са зацепени заедно.

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница21от7694.12 Смяна на контейнера за замразени хранителни продукти (малък)

4.12.1 Отстраняване на контейнера за замразени хранителни

1. Издърпайте чекмеджето в отделението на фризера докрай навън.

2. 1. Издърпайте навън контейнера докрай (1).

2. Повдигнете контейнера отпред (2).

Контейнерът за замразени хранителни продукти (малък) е отстранен.

4.12.2 Монтиране на контейнера за замразени хранителни продукти

1. Издърпайте телескопичните релси докрай.

2. Поставете кутията на телескопичните релси и я пъхнете в уреда, докато се

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница22от7694.13 Смяна на контейнера за замразени хранителни продукти (плосък)

4.13.1 Отстраняване на контейнера за замразени хранителни

1. Издърпайте чекмеджето в отделението на фризера докрай навън (1).

2. Издърпайте контейнера за замразени хранителни продукти (плосък) док-

3. Повдигнете контейнера за замразени хранителни продукти (плосък) (3).

Контейнерът за замразени хранителни продукти (плосък) е отстранен.

4.13.2 Монтиране на контейнера за замразени хранителни продукти

4.14.1 Отстраняване на контейнера за замразени хранителни

ПОВРЕДА ПО ОБОРУДВАНЕТО! ▶ Никога не отстранявайте разделителната стена от контейнера за замразени хранителни продукти.

1. Издърпайте чекмеджето в отделението на фризера докрай навън и отс-

транете контейнера за замразени хранителни продукти (плосък) (1).

2. Повдигнете контейнера за замразени хранителни продукти (голям) (2).

Контейнерът за замразени хранителни продукти (голям) е отстранен.

4.14.2 Монтиране на контейнера за замразени хранителни продукти

1. Издърпайте телескопичните релси докрай.

2. Поставете кутията на телескопичните релси и я пъхнете в уреда, докато се

4.15.1 Изваждане на контейнера за кубчета лед

1. Издърпайте чекмеджето в отделението на фризера докрай навън.

2. 1. Издърпайте контейнера за замразени хранителни продукти (плосък) док-

Контейнерът за кубчета лед е отстранен.

4.15.2 Монтиране на контейнера за кубчета лед

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани тех-

Остри ръбове! Наранявания от порязване ▶ Носете предпазни ръкавици.

Уредът е изключен от захранването. Вратата е отворена. Горните вътрешни фитинги се отстраняват.

4.16.1 Отстранете горната LED лампа на отделението на хладилника

1. Създайте междина с пръста си около ръба на LED лампата.

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница26от7693. Изключете клемата на LED лампата. Горната LED лампа на отделението на хладилника е отстранена.

4.16.2 Отстраняване на страничната лампа на отделението на

1. Използвайте плоска отвертка за отстраняване на горния задържащ механи-

зъм на страничната лампа.

2. Използвайте плоска отвертка за създаване на междина отстрани на капака

на лампата и с другата ръка отстранете капака.

Страничната лампа на отделението на хладилника е отстранено.

4.16.3 Отстраняване на лампата на отделението за 0°C

1. Отстранете капака на лампата като вкарате плоска отвертка в междината

между капака на лампата и вратата и ги разделете.

2. Изключете клемата на лампата.

Лампата на отделението за 0 °C е отстранена.

4.16.4 Отстраняване на лампите от задната стена

Поради техническата конструкция лампите на задната стена не мо- гат да се сменят поотделно. Лампите са включени в комплекта с ре- зервни части за задната стена.

Вратата е отворена. Вътрешните фитинги на отделението на хладилника са отстранени. Вътрешните фитинги на отделението за 0 °C са отстранени.

1. 1. Задръжте с една ръка капака задната част на капака за регулиране на

2. Освободете капака с другата си ръка (2).

2. Отстранете втория капак по същия начин.

3. 1. Освободете двете щипки (1).

2. Издърпайте щипките (2).

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница29от7694. Издърпайте централната преграда.

5. Освободете четирите щипки.

6. Разкачете електрическата връзка на модула на дисплея.

2. Извадете средната плоскост (2).

9. Издърпайте капака на изпарителя на отделението за 0 °C навън.

При освобождаване на капака ще се чуе щракване.

10. Разкачете сензора за температура на отделението за 0 °C.

11. Разкачете електрическите връзки от групата на предния капак на изпарителя

на отделението за 0 °C. Групата на предния капак на изпарителя на отделението за 0 °C е отс-

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница31от76912. Разкачете електрическата връзка на лампите на задната стена. 13. 1. Развийте двата винта (1).

2. Издърпайте навън групата на задната стена (2).

2025-12-11_9001640334 Copyright by BSH Hausgeräte GmbH Страница32от76914. Скъсайте лепенката и отделете пенообразния канал от предния капак на из- парителя на отделението за 0 °C. Задната стена с интегрираните лампи е отстранена.
