BRUKSANVISNING KF96RSBEA SIEMENS

Byte av den vänstra dörrens gångjärn...........................................................714

Borttagning av den vänstra dörrens gångjärn....................................715

Montering av den vänstra dörrens gångjärn......................................716

Byte av den högra dörrens gångjärn .............................................................717

Borttagning av den högra dörrens gångjärn ......................................718

Montering av högra dörrens gångjärn...............................................719

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekode- signbestämmelser (som gäller 03/2021). De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker. Kontakta vår kundtjänst om du har frågor. Vi åtar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är. Varningsnivå Innebörd FARA! Om inte varningsmeddelandet följs kom- mer det att leda till dödsfall eller allvarliga personskador. VARNING! Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person- skador. FÖRSIKTIGT! Om inte varningsmeddelandet följs kan det leda till lättare personskador. OBS! Om inte varningsmeddelandet följs kan det leda till materialskador. Grafik1: Faronivåer

Risksymboler är symboler som visar typen av fara. Följande risksymboler används i detta dokument: Risksymbol Innebörd Allmänt varningsmeddelande Fara på grund av elektrisk spänning Explosionsrisk Fara för skärskador Fara för krosskador Om detta dokument 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida707av769Risksymbol Innebörd Fara på grund av heta ytor Fara på grund av starka magnetfält Fara på grund av icke-joniserande strål- ning Grafik2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur. FARA! Farans typ och ursprung! Möjliga konsekvenser av att faran/varningen ignoreras. ▶ Åtgärder och förbud för att förebygga faran. Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgärd som förebygger faran. FARA! Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar ▶ Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument: Allm. symbol Innebörd Identifiering av ett särskilt tips (text och/el- ler bild) Identifiering av ett enkelt tips (endast text) Allm. symbol Innebörd Identifiering av en länk till en videohand- ledning Identifiering av verktyg som behövs Identifiering av villkor som måste vara uppfyllda Identifiering av ett tillstånd (om ..., så ...) Identifiering av ett resultat Start Identifiering av en tangent eller knapp [00123456] Identifiering av ett materialnummer Status Identifiering av text/fönster som visas (i maskinens display) Grafik3: Allmänna symboler Om detta dokument 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida708av769Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delar! ¡ Fel vid reparationer som berör elkomponenter kan orsaka elstötar! ¡ Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas. ¡ Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler. Risk för personskador på grund av vassa kanter! ¡ Använd skyddshandskar. Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter ¡ Använd skyddsskor. ¡ Säkra tunga komponenter så att de inte faller ner. ¡ Stick inte in kroppsdelar i rörliga komponenter. Risk för maskinens säkerhet/funktion! ¡ Använd endast originaldelar. Risk för skador på komponenter känsliga för statisk elektricitet (ESD)! ¡ Rör inte modulerna samt anslutningar och strömförande ledningar. Säkerhet 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida709av769Verktyg och hjälpmedel Beteckning Detaljer Bilder Insexnyckel [00340820] 2.5mm Platt skruvmejsel Klinga 2.4mm x 0.4mm x 60mm, i satsen [00341820] Spårskruvmejsel Blad 10mm x 1,6mm x 200mm Torxbits TX20 [00340865] 6,3mm (1/4") Verktyg och hjälpmedel 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida710av769Reparation

4.1 Byta dörrpackning

Förutsättning: Dörren är öppen. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida711av7694.2 Byte av dörrhandtaget Nödvändiga verktyg: Insexnyckel 2.5mm [00340820]

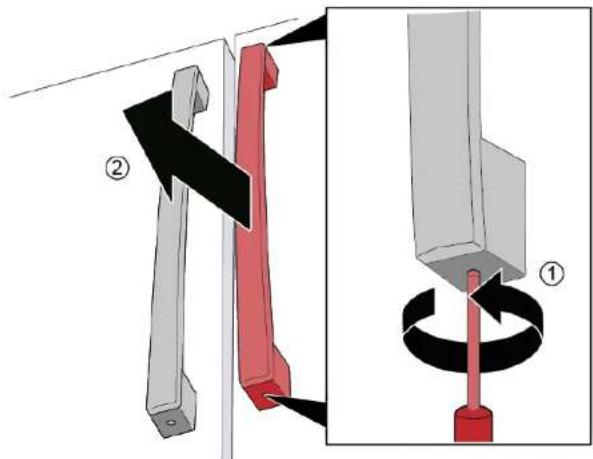

4.2.1 Borttagning av dörrhandtaget

1. Skruva ut de två skruvarna (1).

2. Ta bort dörrhandtaget (2).

Dörrhandtaget är nu borttaget. Det andra dörrhandtaget kan tas bort på samma sätt.

4.2.2 Montering av dörrhandtaget

1. Placera handtaget lodrätt på de förmonterade skruvarna.

Hålen i handtaget måste vara vända upp och ned.

2. Dra åt de förmonterade skruvarna medurs i handtaget uppifrån och nedifrån.

Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida712av7694.3 Byte av lådhandtaget Nödvändiga verktyg: Insexnyckel 2.5mm [00340820]

4.3.1 Borttagning av lådhandtaget

1. Skruva ut de två skruvarna (1).

2. Borttaget fackhandtag (2).

Fackhandtaget är nu borttaget.

4.3.2 Montering av lådhandtaget

1. Sätt in handtaget vågrätt på de förmonterade skruvarna.

Hålen i handtaget måste vara vända nedåt.

2. Dra åt de förmonterade skruvarna i handtaget medurs nedifån.

Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida713av7694.4 Byte av den vänstra dörrens gångjärn Nödvändiga verktyg: Torxbits TX20 6,3mm (1/4") [00340865] VARNING! Tunga och skrymmande apparater! Rygg- och muskelskador ▶ Låt endast utbildad personal ta bort dörren från apparaten. ▶ Det krävs två personer för att flytta apparaten. ▶ Använd endast passande verktyg och utrustning. FÖRSIKTIGT! Vassa kanter! Skärskador ▶ Använd skyddshandskar. VARNING! Lutande maskiner kan glida! Frakturer/krosskador ▶ Säkra maskiner så att de inte kan glida. FÖRSIKTIGT! Risk för fallande delar på grund av lossade skruvar! Personskador på grund av fallande delar. ▶ Säkra komponenter så att de inte faller ner. OBS! Risk för fallande delar på grund av lossade skruvar! Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten. ▶ Säkra komponenter så att de inte faller ner. FARA! Risk för elstötar på grund av strömförande delar! Livsfara på grund av elstötar vid felaktiga reparationer ▶ Elektriska delar ska repareras av behörig elektriker. ▶ Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler. FARA! Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar ▶ Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas. Förutsättning: Apparaten är bortkopplad från strömförsörjning. Tillbehör inuti apparaten har tagits bort. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida714av7694.4.1 Borttagning av den vänstra dörrens gångjärn

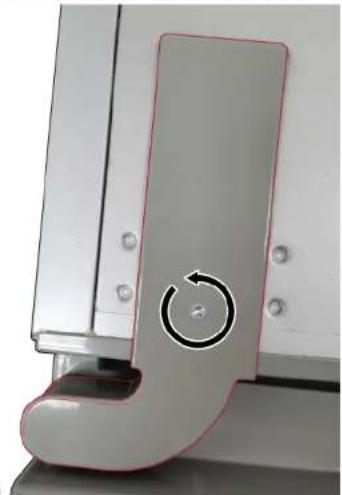

1. 1. Skruva ut skruven.

2. Ta bort locket över det övre gångjärnet.

3. Ta bort det övre gångjärnet.

Det övre gångjärnet är nu borttaget.

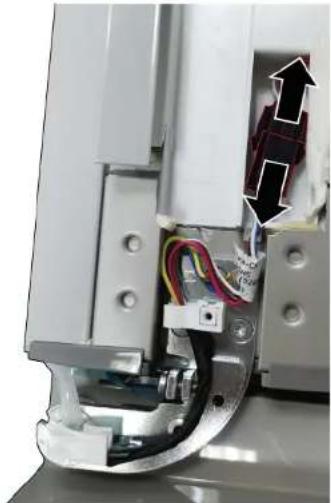

4. Ta bort den vänstra dörren genom att lyfta upp den.

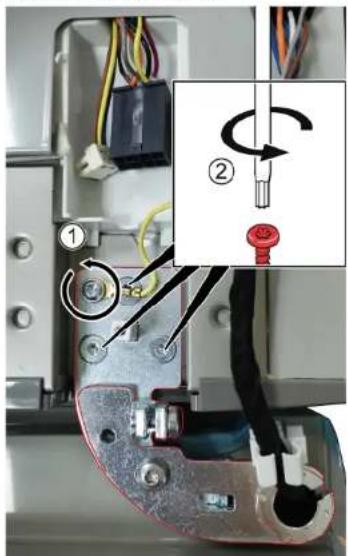

5. 1. Skruva ut de tre skruvarna.

2. Ta bort det undre gångjärnet.

Det undre gångjärnet är nu borttaget.

4.4.2 Montering av den vänstra dörrens gångjärn

1. Montera i omvänd ordning.

2. Rikta upp kylutrymmesdörrarna.

Detaljuppgifter se bruksanvisningen (AGA). Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida716av7694.5 Byte av den högra dörrens gångjärn Nödvändiga verktyg: Torxbits TX20 6,3mm (1/4") [00340865] VARNING! Tunga och skrymmande apparater! Rygg- och muskelskador ▶ Låt endast utbildad personal ta bort dörren från apparaten. ▶ Det krävs två personer för att flytta apparaten. ▶ Använd endast passande verktyg och utrustning. FÖRSIKTIGT! Vassa kanter! Skärskador ▶ Använd skyddshandskar. VARNING! Lutande maskiner kan glida! Frakturer/krosskador ▶ Säkra maskiner så att de inte kan glida. FÖRSIKTIGT! Risk för fallande delar på grund av lossade skruvar! Personskador på grund av fallande delar. ▶ Säkra komponenter så att de inte faller ner. OBS! Risk för fallande delar på grund av lossade skruvar! Materiella skador på andra delar av maskinen eller i kundens hem, t.ex. vid botten. ▶ Säkra komponenter så att de inte faller ner. FARA! Risk för elstötar på grund av strömförande delar! Livsfara på grund av elstötar vid felaktiga reparationer ▶ Elektriska delar ska repareras av behörig elektriker. ▶ Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler. FARA! Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar ▶ Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas. Förutsättning: Apparaten är bortkopplad från strömförsörjning. Tillbehör inuti apparaten har tagits bort. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida717av7694.5.1 Borttagning av den högra dörrens gångjärn

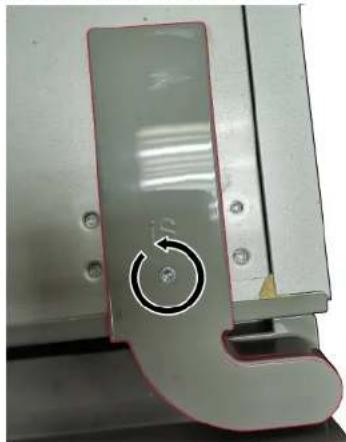

1. 1. Skruva ut skruven.

2. Ta bort locket över det övre gångjärnet.

3. Ta bort det övre gångjärnet.

Det övre gångjärnet är nu borttaget.

4. Ta bort den högra dörren genom att lyfta upp den.

5. 1. Skruva ut de tre skruvarna.

2. Ta bort det undre gångjärnet.

Det undre gångjärnet är nu borttaget.

4.5.2 Montering av högra dörrens gångjärn

1. Montera i omvänd ordning.

2. Rikta upp kylutrymmesdörrarna.

Detaljuppgifter se bruksanvisningen (AGA). Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida719av7694.6 Byte av dörrhyllan Förutsättning: Dörren är öppen.

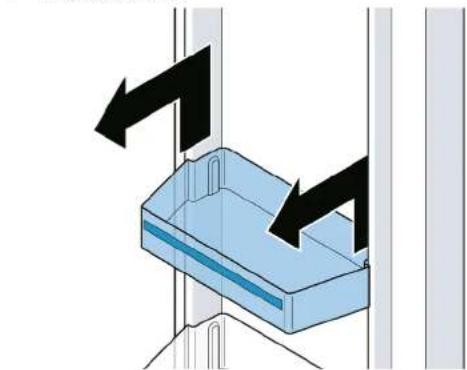

4.6.1 Borttagning av dörrhyllan

Lyft upp dörrhyllan. Dörrhyllan är nu borttagen.

Montera i omvänd ordning. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida720av7694.7 Byte av hyllan Förutsättning: Dörren är öppen.

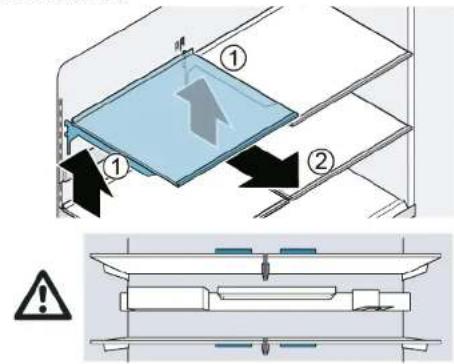

1. Lyft upp hyllan (1).

2. Ta bort hyllan (2).

Hyllan är nu borttagen.

4.7.2 Montering av hyllan

Täck inte över ventilationsöppningarna. Sätt in hyllan försiktigt så att du inte repar kylskåpet. Se till att krokarna blir helt insatta och att hyllan är vågrät.

Montera i omvänd ordning. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida721av7694.8 Byte av utrustningsstången Förutsättning: Dörren är öppen.

4.8.1 Borttagning av utrustningsstången

Lyft upp utrustningsstången. Utrustningsstången är nu borttagen.

4.8.2 Montering av utrustningsstången

Kontrollera att krokarna är helt insatta och att utrustningsstången är våg- rät. Sätt in utrustningsstången försiktigt så att du inte repar kylskåpet. Kontrollera att krokarna är helt insatta och att utrustningsstången är våg- rät.

Montera i omvänd ordning. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida722av7694.9 Byte av utdragsfacket Förutsättning: Dörren är öppen.

2. Lyft upp utdragsfacket framtill och ta bort det (2).

Utdragsfacket är nu borttaget.

2. Placera fcket på teleskopskenorna och skjut in det i kylskåpet tills det snäpper

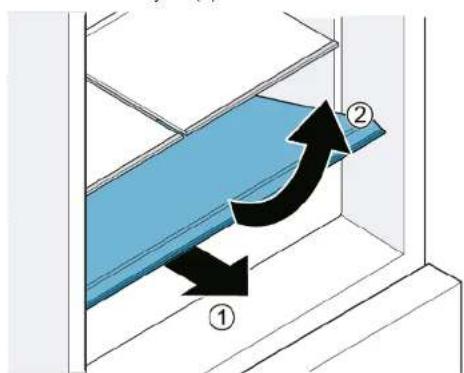

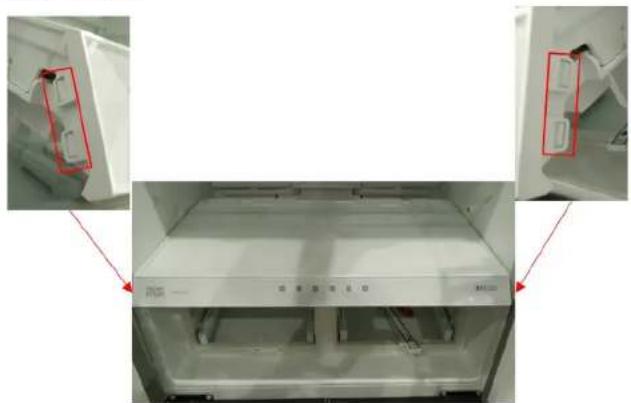

fast. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida723av7694.10 Byte av den fasta hyllan Förutsättning: Dörren är öppen.

Den fasta hyllan är nu borttagen.

Montera i omvänd ordning. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida724av7694.11 Byte av cool fresh-facket Förutsättning: Dörren är öppen.

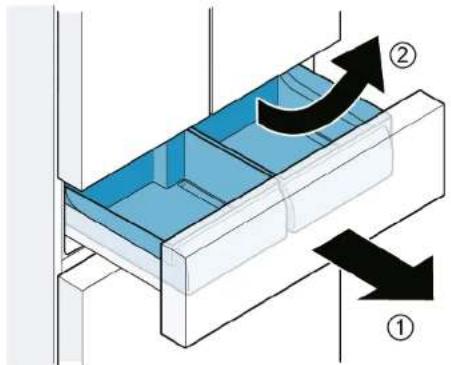

1. Dra ut lådan helt (1).

2. Lyft upp facket framtill (2).

Cool fresh-lådan är nu borttagen.

4.11.2 Montering av cool fresh-facket

Under insättningen måste styrskenan på facket och lådan passa ihop.

Montera i omvänd ordning. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida725av7694.12 Byte av frysfacket (litet) Förutsättning: Dörren är öppen.

Frysfacklådan (liten) är nu borttagen.

4.12.2 Montering av frysfacklådan (liten)

1. Dra ut teleskopskenorna helt.

2. Placera lådan på teleskopskenorna och skjut in den i kylskåpet tills den snäpper

fast. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida726av7694.13 Byte av frysfacklådan (platt) Förutsättning: Dörren är öppen.

4.13.1 Borttagning av frysfacklådan (platt)

Frysfacket (platt) är nu borttaget.

Montera i omvänd ordning. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida727av7694.14 Byte av frysfacket (stort) Förutsättning: Dörren är öppen.

4.14.1 Borttagning av frysfacket (stort)

OBS! SKADOR PÅ UTRUSTNINGEN! ▶ Ta aldrig bort skiljeväggen från frysfacket.

1. Dra ut frysfacklådan helt och ta bort frysfacket (platt) (1).

2. Lyft upp frysfacket (stort) (2).

Frysfacket (stort) är nu borttaget.

2. Placera lådan på teleskopskenorna och skjut in den i kylskåpet tills den snäpper

fast. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida728av7694.15 Byte av istärningslådan Förutsättning: Dörren är öppen.

4.15.1 Borttagning av istärningskådan

2. Ta bort istärningslådan (2).

Istärningslådan är nu borttagen.

4.15.2 Montering av istärningslådan

Montera i omvänd ordning. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida729av7694.16 Byte av LED-lampor Nödvändiga verktyg: Platt skruvmejsel Klinga 2.4mm x 0.4mm x 60mm, i satsen [00341820] Torxbits TX20 6,3mm (1/4") [00340865] Spårskruvmejsel Blad 10mm x 1,6mm x 200mm Ditt kylskåp har en underhållsfri LED-lampa. Sådana lampor får bara bytas av kundtjänsten eller av auktoriserade tek- niker! FARA! Risk för elstötar på grund av strömförande delar! Livsfara på grund av elstötar vid felaktiga reparationer ▶ Elektriska delar ska repareras av behörig elektriker. ▶ Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler. FARA! Risk för elstötar på grund av strömförande delar! Dödsfall på grund av elstötar ▶ Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas. FÖRSIKTIGT! Vassa kanter! Skärskador ▶ Använd skyddshandskar. Förutsättning: Apparaten är bortkopplad från strömförsörjning. Dörren är öppen. De övre invändiga tillbehören är nu borttagna.

4.16.1 Borttagning av LED-taklampan i kylutrymmet

1. Skapa en springa genom att bända med ett finger kring LED-lampans kant.

2. För in en platt skruvmejsel i springan och ta bort LED-taklampan i den visade rikt-

ningen. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida730av7693. Lossa LED-lampans kontaktdon. LED-taklampan i kylutrymmet är nu borttagen.

4.16.2 Borttagning av lampan i kylutrymmets sida

1. Ta bort sidlampans övre hållare med en platt skrumejsel.

2. Ska med en platt skruvmejsel en springa på lamphållarens ena sida och ta bort

lamphållaren med den andra handen. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida731av7693. Ta bort LED-listen å samma sätt.

4. Ta bort LED-listen från uttaget.

Lampan i kylutrymmets sida är nu borttagen.

4.16.3 Borttagning av lampan i 0 °C-utrymmet

1. Ta bort lamhållaren genom att föra in en platt skruvmejsel i springan mellan lamp-

hållaren och dörren och bända isär dem.

Lampan i 0 °C-utrymmet är nu borttagen.

4.16.4 Ta bort bakväggslampor

På grund av den tekniska uppbyggnaden kan inte bakväggslampor bytas ut separat. Lamporna ingår i bakväggens reservdelssats. Förutsättning: Dörren är öppen. Tillbehör inuti kylutrymmet har tagits bort. Tillbehör inuti 0 °C-facket har tagits bort.

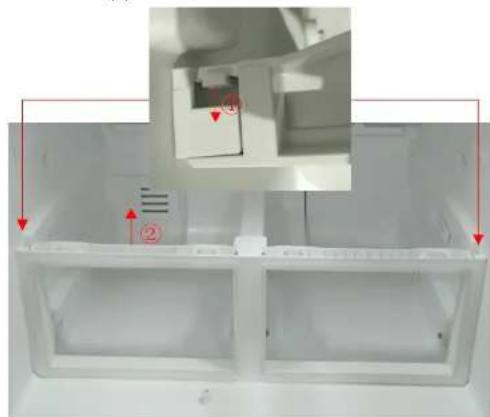

1. 1. Håll baksidan av fuktinställningens hölje med ena handen (1).

2. Lossa höljet med andra handen (2).

2. Ta bort det andra höljet på samma sätt.

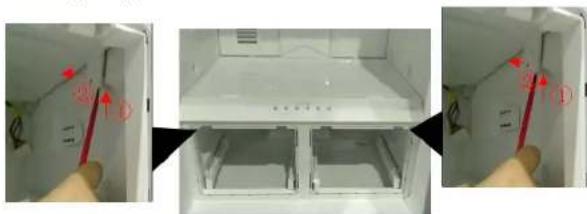

3. 1. Lossa de två clipsen (1).

7. 1. Lossa de två clipsen (1).

9. Dra 0 °C-fackets förångarhölje utåt.

Ett klickljud hörs när höljet lossnar.

10. Lossa 0 °C-fackets temperatursensor.

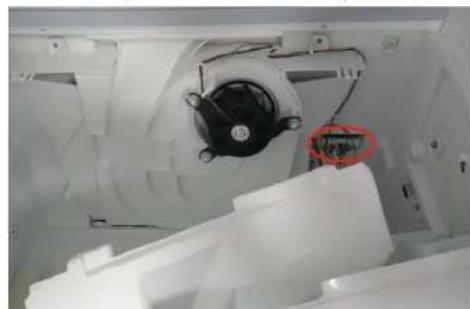

11. Lossa elanslutningarna till 0 °C-fackets förångarfronthöljen.

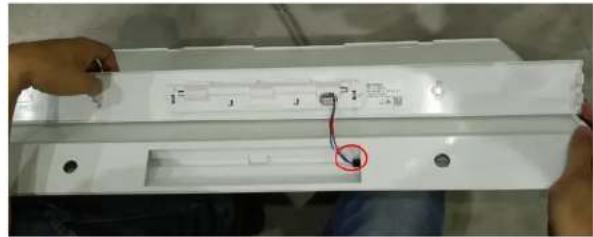

0 °C-fackets förångarfronthöljen har tagits bort. Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida735av76912. Lossa elanslutningen till bakväggslamporna. 13. 1. Skruva ut de två skruvarna (1).

2. Dra ut bakväggsenheten (2).

Reparation 2025-12-11_9001640334 Copyright BSH Hausgeräte GmbH Sida736av76914. Riv av tejpen och ta bort skumkanalen från 0 °C-fackets förångarfronthölje. Bakväggen med integrerade lampor har tagits bort.
