HASZNÁLATI ÚTMUTATÓ KF96RSBEA SIEMENS

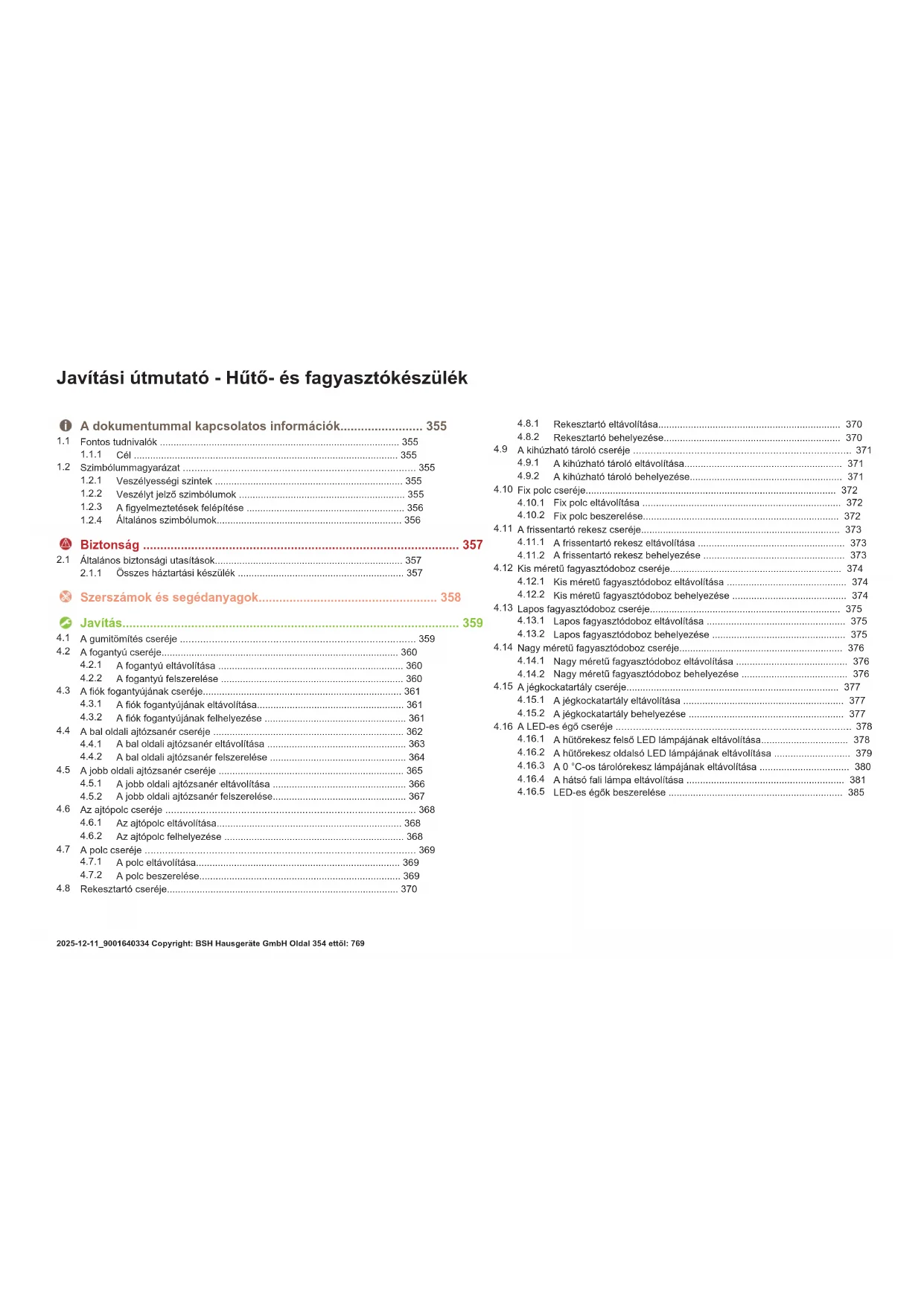

Veszélyességi szintek .....................................................................355

Veszélyt jelző szimbólumok .............................................................355

A figyelmeztetések felépítése ..........................................................356

Általános biztonsági utasítások.....................................................................357

Összes háztartási készülék .............................................................357 Szerszámok és segédanyagok....................................................358 Javítás..................................................................................................359

A fiók fogantyújának eltávolítása......................................................361

A fiók fogantyújának felhelyezése ....................................................361

A bal oldali ajtózsanér eltávolítása ...................................................363

A bal oldali ajtózsanér felszerelése ..................................................364

A jobb oldali ajtózsanér eltávolítása .................................................366

A jobb oldali ajtózsanér felszerelése.................................................367

Az ajtópolc eltávolítása....................................................................368

Az ajtópolc felhelyezése ..................................................................368

Rekesztartó eltávolítása................................................................... 370

Rekesztartó behelyezése................................................................. 370

A kihúzható tároló eltávolítása.......................................................... 371

A kihúzható tároló behelyezése........................................................ 371

A frissentartó rekesz eltávolítása ...................................................... 373

A frissentartó rekesz behelyezése .................................................... 373

Kis méretű fagyasztódoboz cseréje............................................................... 374

Kis méretű fagyasztódoboz eltávolítása ............................................ 374

Kis méretű fagyasztódoboz behelyezése .......................................... 374

Lapos fagyasztódoboz eltávolítása ................................................... 375

Lapos fagyasztódoboz behelyezése ................................................. 375

Nagy méretű fagyasztódoboz cseréje............................................................ 376

Nagy méretű fagyasztódoboz eltávolítása ......................................... 376

Nagy méretű fagyasztódoboz behelyezése ....................................... 376

A jégkockatartály eltávolítása ........................................................... 377

A jégkockatartály behelyezése ......................................................... 377

A hűtőrekesz felső LED lámpájának eltávolítása................................ 378

A hűtőrekesz oldalsó LED lámpájának eltávolítása ............................ 379

A 0 °C-os tárolórekesz lámpájának eltávolítása ................................. 380

A hátsó fali lámpa eltávolítása .......................................................... 381

LED-es égők beszerelése ................................................................ 385 Javítási útmutató-Hűtő- és fagyasztókészülék 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal354ettől:769A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően. Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is. Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A fi- gyelmeztető mondat utal a veszély súlyosságára. Veszélyességi szint Jelentés VESZÉLY A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz. FIGYELMEZTETÉS A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat. VIGYÁZAT A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat. FIGYELEM! A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat. Táblázat1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások. A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak: Veszélyt jelző szimbólum Jelentés Általános figyelmeztető üzenet Elektromos feszültség veszélye Robbanásveszély Vágásveszély Zúzódásveszély A dokumentummal kapcsolatos információk 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal355ettől:769Veszélyt jelző szimbólum Jelentés Forró felületek miatt fennálló veszély Erős mágneses mező miatt fennálló ve- szély Nem ionizáló sugárzás veszélye Táblázat2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és fel- építésűek. VESZÉLY A veszély típusa és forrása! A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei. ▶ A veszély megelőzésére szolgáló intézkedések és tiltások. Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatré- szek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intéz- kedést. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés ▶ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak: Ált. szimbólum Jelentés Különleges tanács (szöveg és/vagy grafi- ka) Ált. szimbólum Jelentés Egyszerű tanács (csak szöveg) Videós oktatóanyagra mutató hivatkozás A szükséges eszközök A szükséges feltételek Feltétel (ha..., akkor...) Eredmény Indítás Billentyű vagy gomb [00123456] Anyagszám azonosítója Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén) Táblázat3: Általános szimbólumok A dokumentummal kapcsolatos információk 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal356ettől:769Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt! ¡ Az elektromos alkatrészek hibás javítása áramütéshez vezethet! ¡ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról. ¡ A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozá- soknak megfelelő vizsgálatot. Éles peremek miatt fennálló sérülésveszély! ¡ Viseljen védőkesztyűt. Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt ¡ Viseljen védőcipőt. ¡ Biztosítsa leesés ellen a nehéz alkatrészeket. ¡ Ne dugja be a testrészeit a mozgó alkatrészek közé. Sérülhet a készülék biztonsága / működése! ¡ Kizárólag eredeti pótalkatrészeket használjon. Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye! ¡ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket. Biztonság 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal357ettől:769Szerszámok és segédanyagok Kijelölés Részletek Képek Hatszögletű cső- kulcs [00340820] 2,5mm Laposfejű csavar- húzó Hegy 2,4mm x 0,4mm x 60mm, a 00341820 számú [készletben] Laposfejű csavar- húzó Hegy 10mm x 1,6mm x 200mm TX20 Torx bithegy [00340865] 6,3 mm(1/4") Szerszámok és segédanyagok 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal358ettől:769Javítás

4.1 A gumitömítés cseréje

Követelmény: Az ajtó nyitva van Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal359ettől:7694.2 A fogantyú cseréje Különleges eszközök Hatszögletű csőkulcs 2,5mm [00340820]

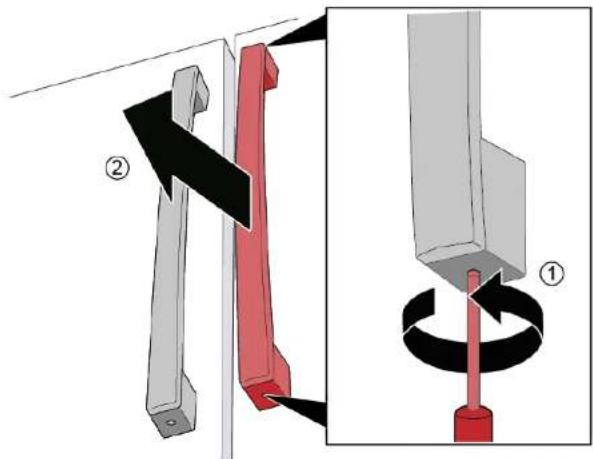

4.2.1 A fogantyú eltávolítása

1. Csavarja ki a két csavart (1).

2. Távolítsa el a fogantyút (2).

Eltávolította a fogantyút. A második fogantyú eltávolítása ugyanígy történik.

4.2.2 A fogantyú felszerelése

1. Helyezze fel függőlegesen a fogantyút az előre behelyezett csavarokra.

A fogantyú csavarhelyeinek felfelé, ill. lefelé kell nézniük.

2. Csavarja be az előre behelyezett csavarokat az óramutató járásával egyező irány-

ban a fogantyú alsó és felső csavarhelyébe. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal360ettől:7694.3 A fiók fogantyújának cseréje Különleges eszközök Hatszögletű csőkulcs 2,5mm [00340820]

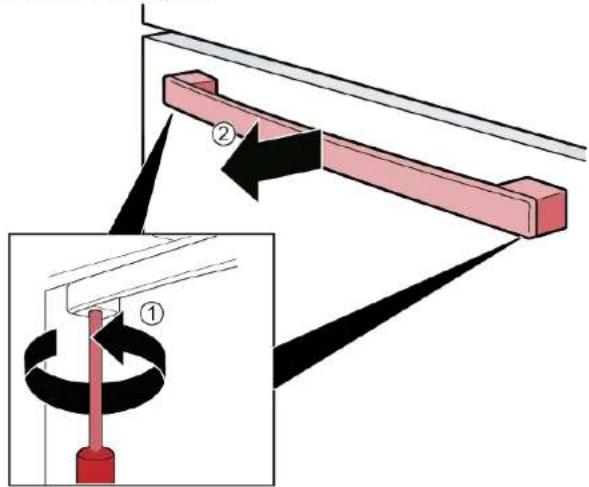

4.3.1 A fiók fogantyújának eltávolítása

1. Csavarja ki a két csavart (1).

2. Emelje le a fiók fogantyúját (2).

Eltávolította a fiók fogantyúját.

4.3.2 A fiók fogantyújának felhelyezése

1. Helyezze fel vízszintesen a fogantyút az előre behelyezett csavarokra.

A fogantyú csavarhelyeinek lefelé kell nézniük.

2. Csavarja be az előre behelyezett csavarokat az óramutató járásával egyező irány-

ban a fogantyú csavarhelyébe. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal361ettől:7694.4 A bal oldali ajtózsanér cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések ▶ A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse. ▶ A készülék elmozdításához két emberre van szükség. ▶ Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések ▶ Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések ▶ Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés. ▶ Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása. ▶ Biztosítsa az alkatrészt leesés ellen. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt ▶ Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti. ▶ A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés ▶ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal362ettől:7694.4.1 A bal oldali ajtózsanér eltávolítása

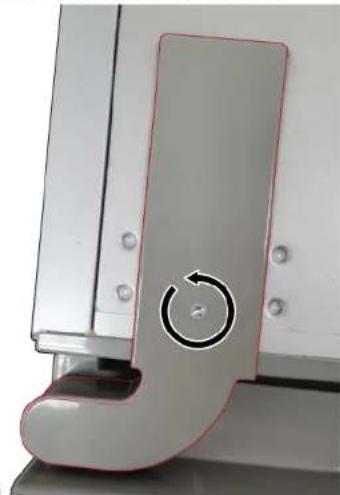

1. 1. Csavarja ki a csavart.

2. Távolítsa el a felső zsanér burkolatát.

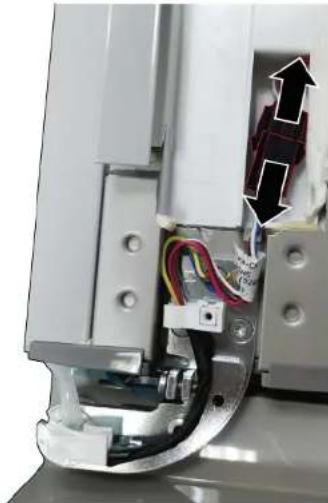

2. Válassza le az elektromos csatlakozást.

Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal363ettől:7693. 1. Csavarja ki a földelő csatlakozás csavarját (1).

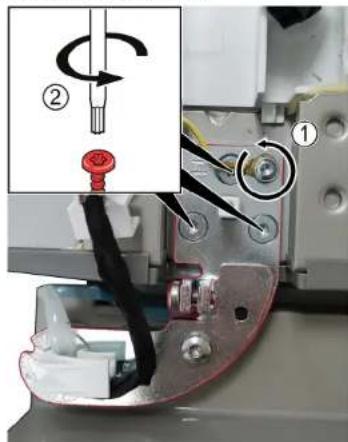

2. Csavarja ki a három csavart (2).

3. Távolítsa el a felső zsanért.

Eltávolította a felső zsanért.

4. Emelje le a bal oldali ajtót.

5. 1. Csavarja ki a három csavart.

2. Távolítsa el az alsó zsanért.

Eltávolította az alsó zsanért.

4.4.2 A bal oldali ajtózsanér felszerelése

1. Az elhelyezést fordított sorrendben végezze.

2. Szintezze ki a hűtőrekeszek ajtaját.

További információ a használati útmutatóban (AGA) található. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal364ettől:7694.5 A jobb oldali ajtózsanér cseréje Különleges eszközök TX20 Torx bithegy 6,3 mm(1/4") [00340865] FIGYELMEZTETÉS Nehéz, nagy készülékek! Hát- és izomsérülések ▶ A készülék ajtajának eltávolítását kizárólag szakemberrel végez- tesse. ▶ A készülék elmozdításához két emberre van szükség. ▶ Kizárólag megfelelő eszközöket és berendezéseket használjon. VIGYÁZAT Éles szélek! Vágási sérülések ▶ Viseljen védőkesztyűt. FIGYELMEZTETÉS Megdöntött készülékek elcsúszása! Csonttörés / zúzódási sérülések ▶ Biztosítsa a készülékeket elcsúszás ellen. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés. ▶ Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása. ▶ Biztosítsa az alkatrészt leesés ellen. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt ▶ Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti. ▶ A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés ▶ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. Követelmény: A készüléket leválasztotta az áramellátásról. Eltávolította a készülék belső szerelvényeit. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal365ettől:7694.5.1 A jobb oldali ajtózsanér eltávolítása

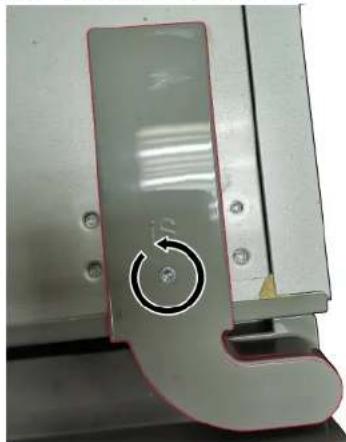

1. 1. Csavarja ki a csavart.

2. Távolítsa el a felső zsanér burkolatát.

2. Válassza le az elektromos csatlakozást.

Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal366ettől:7693. 1. Csavarja ki a földelő csatlakozás csavarját (1).

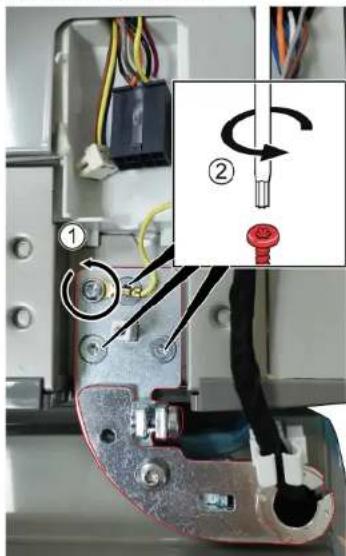

2. Csavarja ki a három csavart (2).

3. Távolítsa el a felső zsanért.

Eltávolította a felső zsanért.

4. Emelje le a jobb oldali ajtót.

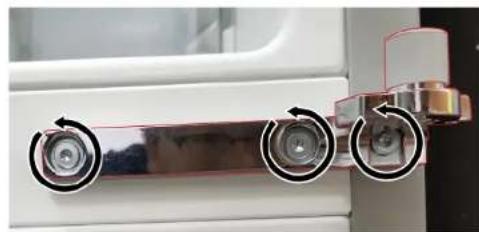

5. 1. Csavarja ki a három csavart.

2. Távolítsa el az alsó zsanért.

Eltávolította az alsó zsanért.

4.5.2 A jobb oldali ajtózsanér felszerelése

1. Az elhelyezést fordított sorrendben végezze.

2. Szintezze ki a hűtőrekeszek ajtaját.

További információ a használati útmutatóban (AGA) található. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal367ettől:7694.6 Az ajtópolc cseréje Követelmény: Az ajtó nyitva van

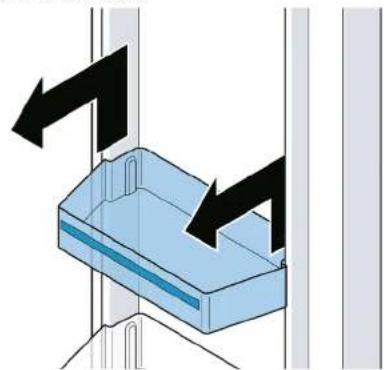

4.6.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot. Eltávolította az ajtópolcot.

4.6.2 Az ajtópolc felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal368ettől:7694.7 A polc cseréje Követelmény: Az ajtó nyitva van

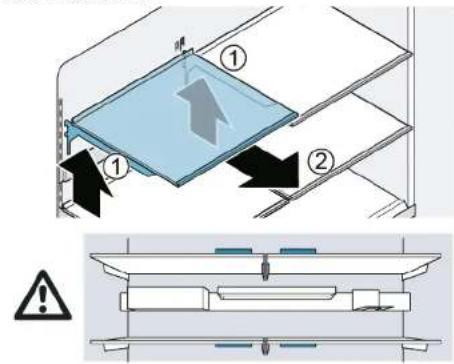

4.7.1 A polc eltávolítása

2. Vegye ki a polcot (2).

Eltávolította a polcot.

4.7.2 A polc beszerelése

Ne takarja le a szellőzőnyílásokat. Óvatosan helyezze be a polcot, ne karcolja meg vele az eszközt. Győződjön meg arról, hogy a kampók a helyükre kerültek és a polc víz- szintesen áll.

Az elhelyezést fordított sorrendben végezze. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal369ettől:7694.8 Rekesztartó cseréje Követelmény: Az ajtó nyitva van

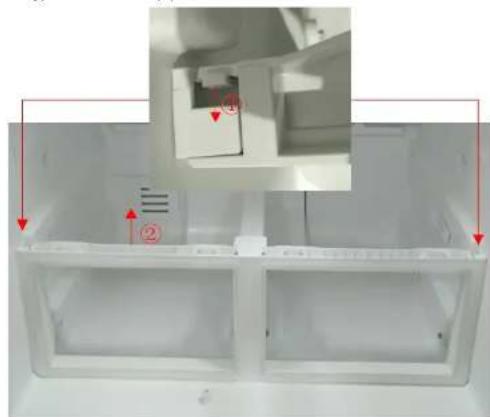

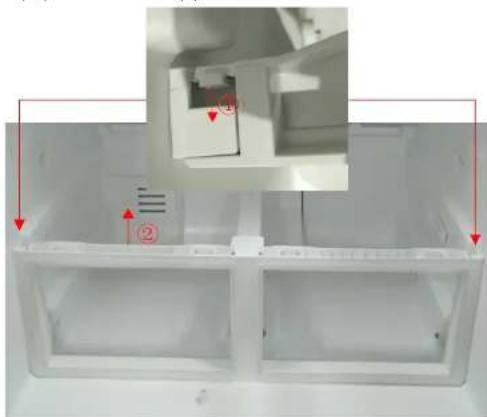

4.8.1 Rekesztartó eltávolítása

Emelje meg a rekesztartót. Eltávolította a rekesztartót.

4.8.2 Rekesztartó behelyezése

Győződjön meg arról, hogy a kampók a helyükre kerültek és a rekesztar- tó vízszintesen áll. Óvatosan helyezze be a rekesztartót, ne karcolja meg vele az eszközt. Győződjön meg arról, hogy a kampók a helyükre kerültek és a rekesztar- tó vízszintesen áll.

Az elhelyezést fordított sorrendben végezze. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal370ettől:7694.9 A kihúzható tároló cseréje Követelmény: Az ajtó nyitva van

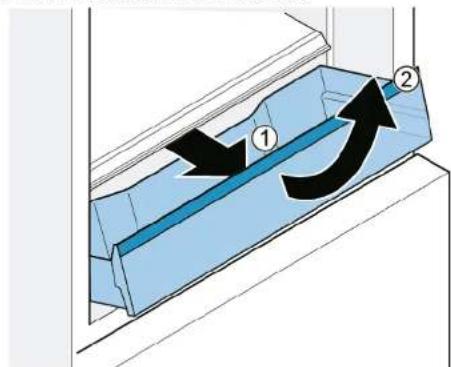

4.9.1 A kihúzható tároló eltávolítása

1. Húzza ki teljesen a tárolót (1).

2. Emelje fel elől a tárolót, és emelje ki (2).

Eltávolította a kihúzható tárolót.

4.9.2 A kihúzható tároló behelyezése

1. Húzza ki teljesen a teleszkópos tartósíneket.

2. Helyezze a tárolót a teleszkópos tartósínre, és tolja be ütközésig az eszközt.

Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal371ettől:7694.10 Fix polc cseréje Követelmény: Az ajtó nyitva van

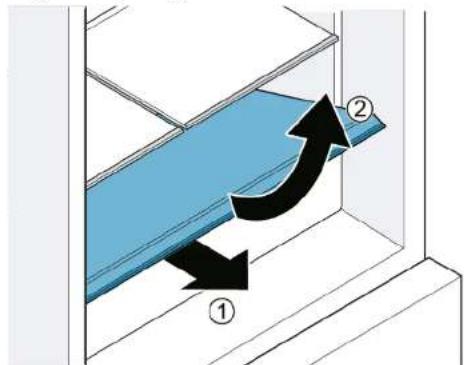

4.10.1 Fix polc eltávolítása

1. Nyissa ki a fedelet.

2. 1. Emelje meg a fix polc elülső részét (1).

2. Vegye ki a fix polcot (2).

Eltávolította a fix polcot.

4.10.2 Fix polc beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal372ettől:7694.11 A frissentartó rekesz cseréje Követelmény: Az ajtó nyitva van

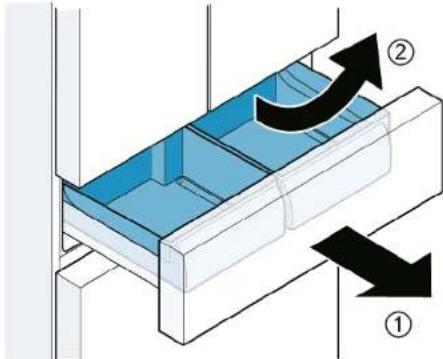

4.11.1 A frissentartó rekesz eltávolítása

1. Húzza ki teljesen a fiókot (1).

2. Maga felé húzva emelje ki a tárolót (2).

Eltávolította a frissentartó rekeszt.

4.11.2 A frissentartó rekesz behelyezése

Behelyezéskor a rekesz és a fiók vezetősínjének illeszkednie kell.

Az elhelyezést fordított sorrendben végezze. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal373ettől:7694.12 Kis méretű fagyasztódoboz cseréje Követelmény: Az ajtó nyitva van

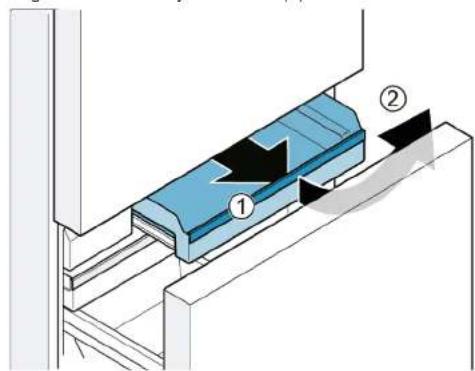

4.12.1 Kis méretű fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztórekesz fiókját.

2. 1. Húzza ki teljesen a tárolót (1).

2. Maga felé húzva emelje ki a tárolót (2).

Eltávolította a kis méretű fagyasztódobozt.

4.12.2 Kis méretű fagyasztódoboz behelyezése

1. Húzza ki teljesen a teleszkópos tartósíneket.

2. Helyezze a fiókot a teleszkópos tartósínre, és tolja be ütközésig az eszközt.

Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal374ettől:7694.13 Lapos fagyasztódoboz cseréje Követelmény: Az ajtó nyitva van

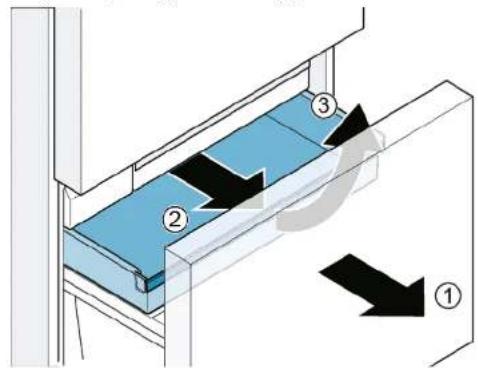

4.13.1 Lapos fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztórekesz fiókját (1).

2. Húzza ki teljesen a lapos fagyasztódobozt (2).

3. Emelje ki a lapos fagyasztódobozt (3).

Eltávolította a lapos fagyasztódobozt.

4.13.2 Lapos fagyasztódoboz behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal375ettől:7694.14 Nagy méretű fagyasztódoboz cseréje Követelmény: Az ajtó nyitva van

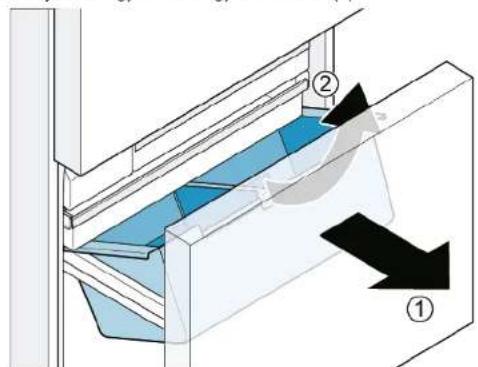

4.14.1 Nagy méretű fagyasztódoboz eltávolítása

FIGYELEM! KÉSZÜLÉK SÉRÜLÉSE! ▶ Soha ne távolítsa el a fagyasztódoboz választófalát.

1. Húzza ki teljesen a fagyasztórekesz fiókját, és távolítsa el a lapos fagyasztó-

2. Emelje ki a nagy méretű fagyasztódobozt (2).

Eltávolította a nagy méretű fagyasztódobozt.

4.14.2 Nagy méretű fagyasztódoboz behelyezése

1. Húzza ki teljesen a teleszkópos tartósíneket.

2. Helyezze a fiókot a teleszkópos tartósínre, és tolja be ütközésig az eszközt.

Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal376ettől:7694.15 A jégkockatartály cseréje Követelmény: Az ajtó nyitva van

4.15.1 A jégkockatartály eltávolítása

1. Húzza ki teljesen a fagyasztórekesz fiókját.

2. 1. Húzza ki a lapos fagyasztódobozt, amennyire csak tudja (1).

2. Vegye ki a jégkockatartályt (2).

Eltávolította a jégkockatartályt.

4.15.2 A jégkockatartály behelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal377ettől:7694.16 A LED-es égő cseréje Különleges eszközök Laposfejű csavarhúzó Hegy 2,4mm x 0,4mm x 60mm, a 00341820 számú [készletben] TX20 Torx bithegy 6,3 mm(1/4") [00340865] Laposfejű csavarhúzó Hegy 10mm x 1,6mm x 200mm A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett szerelő javít- hatja meg! VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Életveszély a nem megfelelő javítás okozta áramütés miatt ▶ Az elektromos alkatrészek javítását kizárólag képzett elektromű- szerész végezheti. ▶ A javítás után végeztessen a VDE 0701-nek vagy az országspe- cifikus szabályozásoknak megfelelő vizsgálatot. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés ▶ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról. VIGYÁZAT Éles szélek! Vágási sérülések ▶ Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. Az ajtó nyitva van Eltávolította a készülék felső szerelvényeit.

4.16.1 A hűtőrekesz felső LED lámpájának eltávolítása

1. Az ujjával piszkálja ki a LED lámpa peremét.

2. Lapos fejú csavarhúzóval pattintsa le a felső LED lámpát a képen látható módon.

3. Válassza le a LED égőt a csatlakozóról.

Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal378ettől:769Eltávolította a hűtőrekesz felső LED lámpáját.

4.16.2 A hűtőrekesz oldalsó LED lámpájának eltávolítása

1. Lapos fejű csavarhúzóval távolítsa el az oldalsó lámpa felső tartóját.

2. Lapos fejű csavarhúzóval pattintsa le a lámpabura egyik oldalát, majd a kezével

3. Távolítsa el ugyanígy a LED szalagot.

Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal379ettől:7694. Húzza ki a LED szalagot a csatlakozóból. Eltávolította a hűtőrekesz oldalsó LED lámpáját.

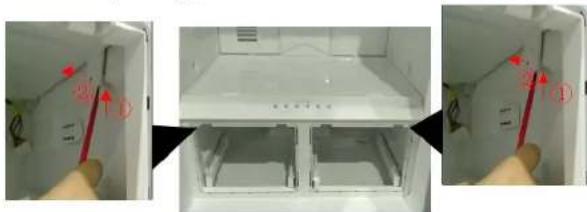

4.16.3 A 0 °C-os tárolórekesz lámpájának eltávolítása

1. Helyezze a lapos fejű csavarhúzó fejét a lámpabura és az ajtó közötti résbe, és

pattintsa le a lámpaburát.

2. Válassza le az égőt a csatlakozóról.

Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal380ettől:7693. 1. Akassza le a horogról (1).

2. Távolítsa el a lámpát (2).

Eltávolította 0 °C-os tárolórekesz lámpáját.

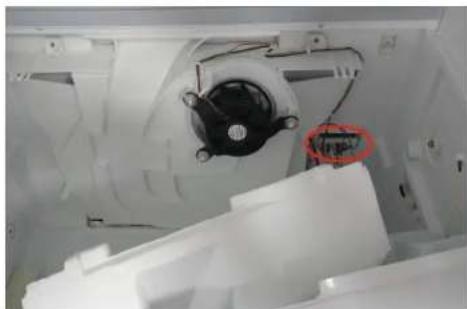

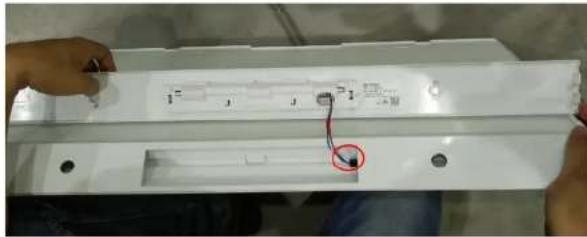

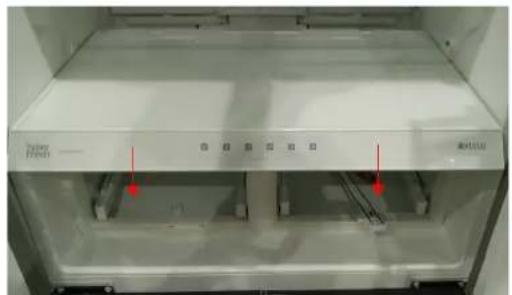

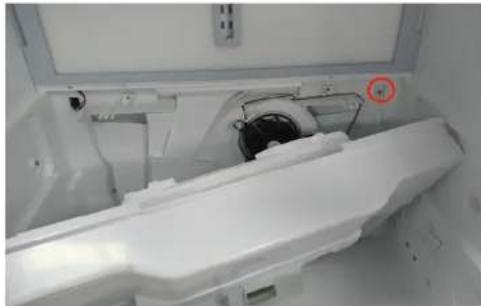

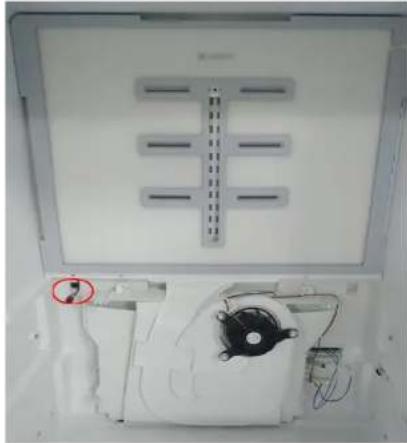

4.16.4 A hátsó fali lámpa eltávolítása

Az eszköz műszaki szerkezete miatt a hátsó fali lámpa nem cserélhető ki külön. A hátsó fal pótkészlete tartalmazza a lámpát is. Követelmény: Az ajtó nyitva van. Eltávolította a hűtőrekesz belső borítását. Eltávolította a 0 °C-os rekesz belső borítását.

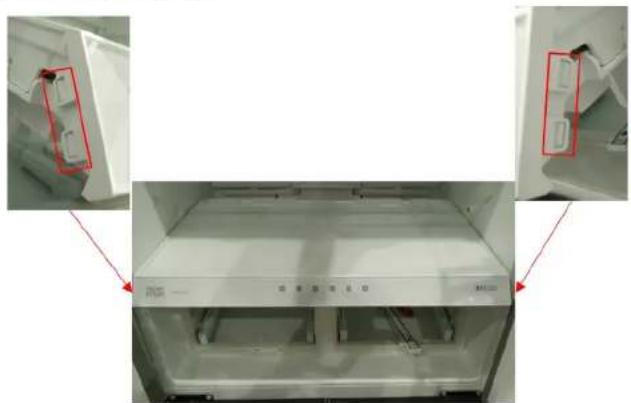

1. 1. Egyik kezével fogja meg a páraszabályozó fedlapját (1).

2. A másikkal oldja ki a fedlapot (2).

2. A második fedlap eltávolítása ugyanígy történik.

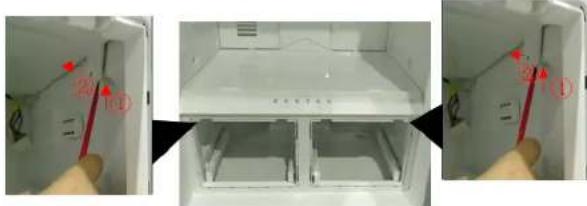

3. 1. Oldja ki mindkét kapcsot (1).

2. Húzza ki a kapcsokat (2).

Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal381ettől:7694. Húzza ki a középső elválasztóelemet.

5. Oldja ki mind a négy kapcsot.

6. Válassza le a kijelzőmodul elektromos csatlakozását.

7. 1. Oldja ki mindkét kapcsot (1).

2. Vegye ki a keretet (2).

Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal382ettől:7698. 1. Csavarja ki mindkét csavart (1).

2. Húzza ki a középső táblát (2).

9. Húzza ki a 0 °C-os rekesz párologtatófedelét.

Egy kattanás jelzi a fedél kioldását.

10. Leválasztotta a 0 °C-os rekesz hőmérséklet-érzékelőjét.

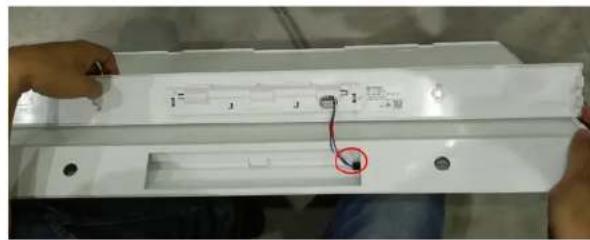

11. Válassza le a 0 °C-os rekesz párologtató fedlapegységének elektromos csatla-

kozóit. Távolítsa el a 0 °C-os rekesz párologtató fedlapegységét. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal383ettől:76912. Válassza le a hátsó fali lámpák elektromos csatlakozását. 13. 1. Csavarja ki mindkét csavart (1).

2. Húzza ki a hátsó fali egységet (2).

Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal384ettől:76914. Tépje le a ragasztót, és válassza le a habszivacs csatornát a 0 °C-os rekesz páro- logtatójának előlapjáról. Eltávolította a hátsó lapot a beépített lámpával együtt.

4.16.5 LED-es égők beszerelése

Az elhelyezést fordított sorrendben végezze. Javítás 2025-12-11_9001640334 Copyright: BSH Hausgeräte GmbH Oldal385ettől:769Utilizzo del documento ..................................................................387
