GEBRUIKSAANWIJZING KF96RSBEA SIEMENS

Inzetdeel vrieslade (klein) verwijderen .............................................. 150

Inzetdeel vrieslade (klein) plaatsen................................................... 150

Inzetdeel vrieslade (vlak) verwijderen ............................................... 151

Inzetdeel vrieslade (vlak) plaatsen.................................................... 151

Inzetdeel vrieslade (groot) verwijderen.............................................. 152

Inzetdeel vrieslade (groot) plaatsen ..................................................152

IJsblokjeshouder verwijderen ...........................................................153

Bovenste LED-lamp van koelvak verwijderen ....................................154

Lamp van het 0 °C vak verwijderen...................................................156

1.1 Belangrijke informatie

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021). Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden ver- vangen met inbegrip van waarschuwingen en gevaren. Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprake- lijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan. Waarschuwingsniveau Betekenis GEVAAR Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel. WAARSCHUWING Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden. VOORZICHTIG Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden. LET OP! Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden. Tabel1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar. De volgende gevarensymbolen worden in dit document gebruikt: Gevarensymbool Betekenis Algemene waarschuwing Gevaar voor elektrische spanning Ontploffingsgevaar Snijgevaar Over dit document 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.131van769Gevarensymbool Betekenis Beknellingsgevaar Gevaar voor hete oppervlakken Gevaar voor sterke magnetische velden Gevaar voor niet-ioniserende straling Tabel2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur. GEVAAR Soort gevaar en bron van het gevaar! Mogelijke gevolgen van het negeren van het gevaar / de waarschuwing. ▶ Maatregelen en verboden om het gevaar te voorkomen. In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het ge- vaar te vermijden wordt vermeld. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie ▶ Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt: Alg. symbool Betekenis Identificatie van een speciale tip (tekst en/ of afbeelding) Identificatie van een eenvoudige tip (tekst) Identificatie van een link naar een video- instructie Identificatie van vereiste gereedschappen Identificatie van vereiste voorwaarden Identificatie van een voorwaarde (als ..., dan ...) Identificatie van een resultaat Start Identificatie van een toets of knop [00123456] Identificatie van een materiaalnummer Status Identificatie van weergegeven tekst / ven- ster (in het display van het apparaat) Tabel3: Algemene symbolen Over dit document 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.132van769Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen! ¡ Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden! ¡ Koppel het apparaat minstens 60seconden los van het stroomnet voordat u met de werkzaamheden begint. ¡ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren. Gevaar voor letsel aan scherpe randen! ¡ Draag veiligheidshandschoenen. Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten ¡ Draag veiligheidsschoenen. ¡ Beveilig zware componenten tegen vallen. ¡ Steek geen lichaamsdelen in bewegende componenten. Gevaar voor de veiligheid / werking van het apparaat! ¡ Gebruik uitsluitend originele reserveonderdelen. Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)! ¡ Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan. Veiligheid 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.133van769Gereedschappen en hulpmiddelen Benaming Details Afbeeldingen Inbussleutel [00340820] 2,5mm Sleufschroeven- draaier Kop 2,4mm x 0,4mm x 60mm, in de set [00341820] Sleufschroeven- draaier Kop 10mm x 1,6mm x 200mm Torxbit TX20 [00340865] 6,3mm (1/4") Gereedschappen en hulpmiddelen 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.134van769Reparatie

4.2.1 Deurgreep verwijderen

1. Draai de twee schroeven los (1).

2. Verwijder de deurgreep (2).

Deurgreep wordt verwijderd. Deurgreep van de tweede deur kan op dezelfde wijze worden verwijderd.

4.2.2 Deurgreep monteren

1. Plaats deurgreep verticaal op de voorgemonteerde bouten.

De gaten in de deurgreep moeten naar boven en beneden wijzen.

2. Draai de voorgemonteerde schroeven rechtsom van boven naar beneden in de

deurgreep vast. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.136van7694.3 Handgreep van de lade vervangen Voorgestelde tools: Inbussleutel 2,5mm [00340820]

4.3.1 Handgreep van de lade verwijderen

1. Draai de twee schroeven los (1).

2. Verwijder handgreep van de lade (2).

Handgreep van de lade wordt verwijderd.

4.3.2 Handgreep van de lade monteren

1. Steek de handgreep horizontaal op de voorgemonteerde bouten.

De gaten in de handgreep moeten naar beneden wijzen.

2. Draai de voorgemonteerde schroeven rechtsom van boven naar beneden in de

handgreep vast. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.137van7694.4 Linker deurscharnieren vervangen Voorgestelde tools: Torxbit TX20 6,3mm (1/4") [00340865] WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ▶ De werkzaamheid van het verwijderen van de apparaatdeur mag alleen worden uitgevoerd door speciaal opgeleid personeel. ▶ Om het apparaat te verplaatsen zijn twee mensen nodig. ▶ Gebruik alleen geschikte gereedschappen en apparatuur. VOORZICHTIG Scherpe randen! Snijletsel ▶ Draag veiligheidshandschoenen. WAARSCHUWING Wegglijden van schuin staande apparaten! Botbreuken / beknellingsletsel ▶ Beveilig apparaten tegen wegglijden. VOORZICHTIG Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen. ▶ Beveilig component tegen vallen. LET OP! Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thuis bij- voorbeeld aan de vloer. ▶ Beveilig component tegen vallen. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie ▶ Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd. ▶ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie ▶ Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af. Voorwaarde: Apparaat is losgekoppeld is van de stroomvoorziening. Het interieur van het apparaat is verwijderd. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.138van7694.4.1 Linker deurscharnieren verwijderen

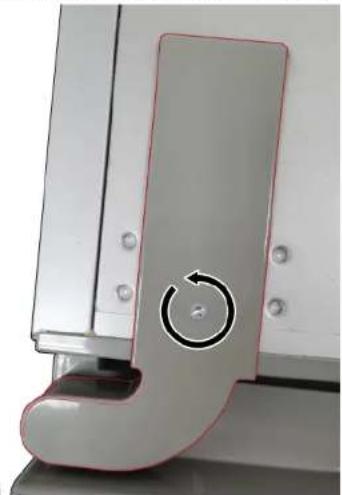

1. 1. Draai de schroef los.

2. Verwijder de bovenste scharnierafdekking.

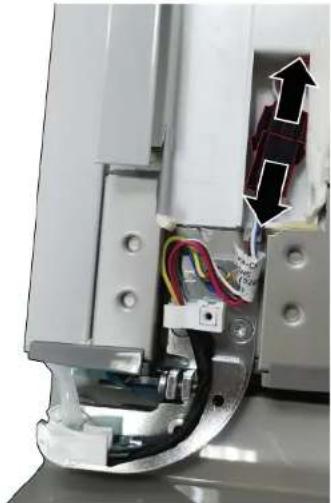

2. Haal de elektrische aansluiting van de deur los.

3. Verwijder het bovenste scharnier.

Het bovenste scharnier wordt verwijderd.

4. Verwijder de linkerdeur door hem omhoog te tillen.

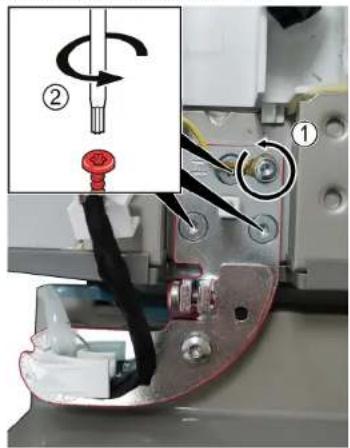

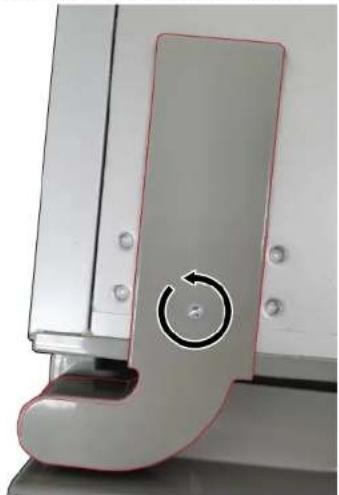

5. 1. Draai de drie schroeven los.

2. Verwijder het onderste scharnier.

Het onderste deurscharnier wordt verwijderd.

4.4.2 Linker deurscharnieren monteren

1. Monteer in omgekeerde volgorde.

2. Koelvakdeuren uitlijnen.

Zie voor details gebruikershandleiding (AGA). Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.140van7694.5 Rechter deurscharnieren vervangen Voorgestelde tools: Torxbit TX20 6,3mm (1/4") [00340865] WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ▶ De werkzaamheid van het verwijderen van de apparaatdeur mag alleen worden uitgevoerd door speciaal opgeleid personeel. ▶ Om het apparaat te verplaatsen zijn twee mensen nodig. ▶ Gebruik alleen geschikte gereedschappen en apparatuur. VOORZICHTIG Scherpe randen! Snijletsel ▶ Draag veiligheidshandschoenen. WAARSCHUWING Wegglijden van schuin staande apparaten! Botbreuken / beknellingsletsel ▶ Beveilig apparaten tegen wegglijden. VOORZICHTIG Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen. ▶ Beveilig component tegen vallen. LET OP! Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thuis bij- voorbeeld aan de vloer. ▶ Beveilig component tegen vallen. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie ▶ Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd. ▶ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie ▶ Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af. Voorwaarde: Apparaat is losgekoppeld is van de stroomvoorziening. Het interieur van het apparaat is verwijderd. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.141van7694.5.1 Rechter deurscharnieren verwijderen

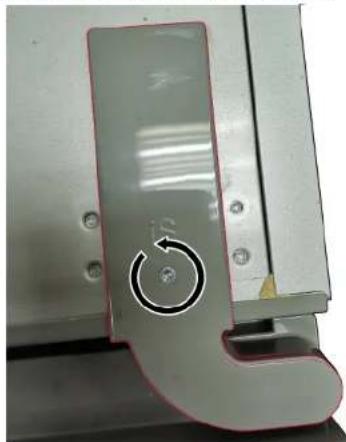

1. 1. Draai de schroef los.

2. Verwijder de bovenste scharnierafdekking.

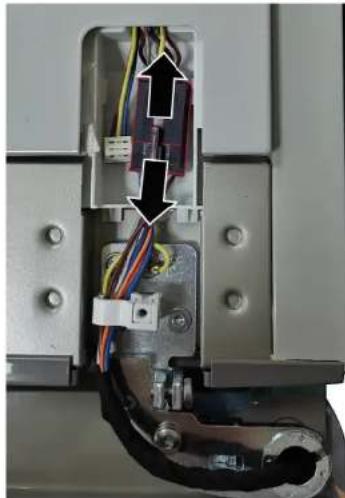

2. Haal de elektrische aansluiting van de deur los.

3. Verwijder het bovenste scharnier.

Het bovenste scharnier wordt verwijderd.

4. Verwijder de rechterdeur door hem omhoog te tillen.

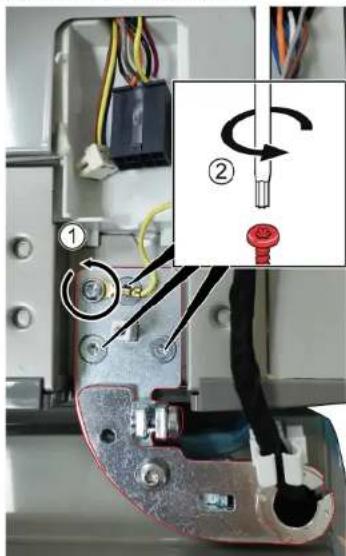

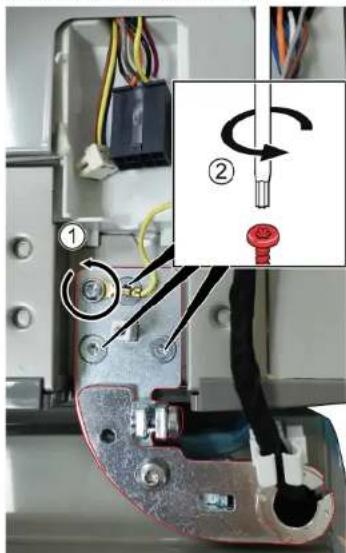

5. 1. Draai de drie schroeven los.

2. Verwijder het onderste scharnier.

Het onderste deurscharnier wordt verwijderd.

4.5.2 Rechter deurscharnieren monteren

1. Monteer in omgekeerde volgorde.

2. Koelvakdeuren uitlijnen.

Zie voor details gebruikershandleiding (AGA). Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.143van7694.6 Deurrek vervangen Voorwaarde: Deur is open.

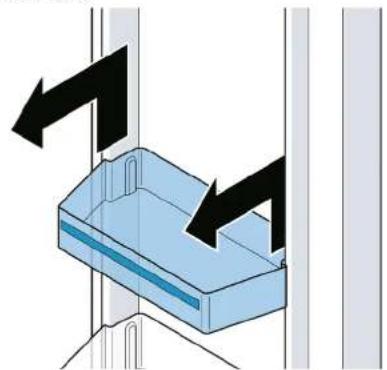

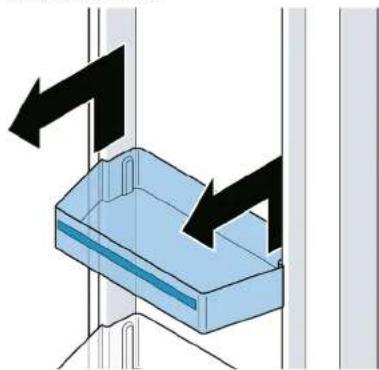

4.6.1 Deurrek verwijderen

Licht het deurrek omhoog. Deurrek wordt verwijderd.

Monteer in omgekeerde volgorde. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.144van7694.7 Legplateau vervangen Voorwaarde: Deur is open.

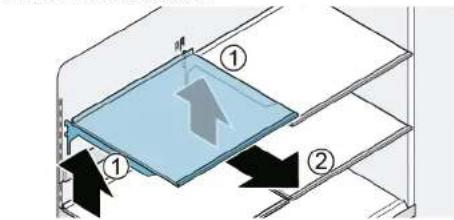

4.7.1 Legplateau verwijderen

1. Til het legplateau omhoog (1).

2. Verwijder het legplateau (2).

Legplateau wordt verwijderd.

4.7.2 Legplateau plaatsen

Dek de ventilatieopeningen niet af. Plaats het legplateau voorzichtig om krassen aan het apparaat te voor- komen. Zorg dat de haken er volledig in zijn gestoken en het legplateau horizon- taal zit.

Monteer in omgekeerde volgorde. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.145van7694.8 Uitrustingsbalk vervangen Voorwaarde: Deur is open.

4.8.1 Uitrustingsbalk verwijderen

Licht uitrustingsbalk omhoog. Uitrustingsbalk wordt verwijderd.

4.8.2 Uitrustingsbalk plaatsen

Controleer of de haken er volledig in zijn gestoken en de uitrustingsbalk horizontaal zit. Plaats de uitrustingsbalk voorzichtig om krassen aan het apparaat te voorkomen. Controleer of de haken er volledig in zijn gestoken en de uitrustingsbalk horizontaal zit.

Monteer in omgekeerde volgorde. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.146van7694.9 Uittreklade vervangen Voorwaarde: Deur is open.

4.9.1 Uittreklade verwijderen

1. Trek de lade er helemaal uit (1).

2. Til de lade aan de voorkant op en verwijder deze (2).

Lade wordt verwijderd.

1. Trek de telescopische rails helemaal uit.

2. Plaats de lade op de telescopische rails en duw hem in het apparaat tot hij vast-

klikt. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.147van7694.10 Vast legplateau vervangen Voorwaarde: Deur is open.

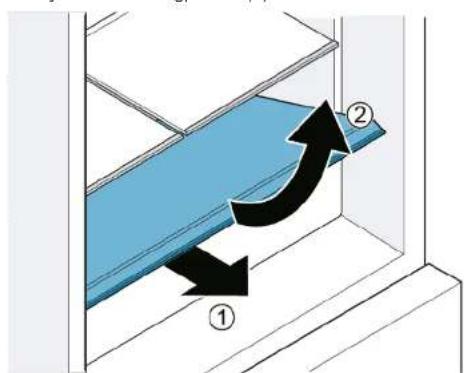

4.10.1 Vast legplateau verwijderen

2. 1. Til het vaste legplateau aan de voorkant op (1).

2. Verwijder het vaste legplateau (2).

Vast legplateau wordt verwijderd.

4.10.2 Vaste legplateau plaatsen

Monteer in omgekeerde volgorde. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.148van7694.11 Inzetdeel verskoellade vervangen Voorwaarde: Deur is open.

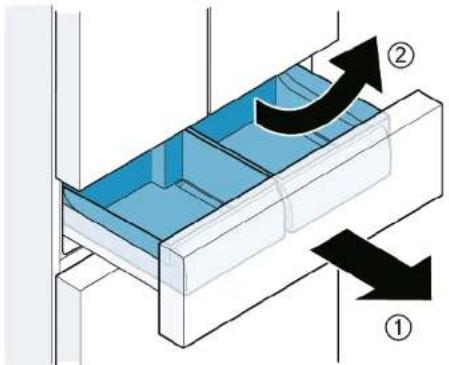

4.11.1 Inzetdeel verskoellade verwijderen

1. Trek de lade er helemaal uit (1).

2. Til het inzetdeel aan de voorkant op (2).

Inzetdeel van de verskoellade wordt verwijderd.

4.11.2 Inzetdeel verskoellade plaatsen

Tijdens de plaatsing moeten de railgeleiding van het inzetdeel en de lade in elkaar passen.

Monteer in omgekeerde volgorde. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.149van7694.12 Inzetdeel vrieslade (klein) vervangen Voorwaarde: Deur is open.

4.12.1 Inzetdeel vrieslade (klein) verwijderen

1. Trek de vrieslade er helemaal uit.

2. 1. Trek het inzetdeel er helemaal uit (1).

2. Til het inzetdeel aan de voorkant op (2).

Inzetdeel van de vrieslade (klein) wordt verwijderd.

4.12.2 Inzetdeel vrieslade (klein) plaatsen

1. Trek de telescopische rails helemaal uit.

2. Plaats de bak op de telescopische rails en duw hem in het apparaat tot hij vast-

klikt. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.150van7694.13 Inzetdeel vrieslade (vlak) vervangen Voorwaarde: Deur is open.

4.13.1 Inzetdeel vrieslade (vlak) verwijderen

1. Trek de vrieslade er helemaal uit (1).

2. Trek het inzetdeel van de vrieslade (vlak) er helemaal uit (2).

3. Til het inzetdeel van de vrieslade (vlak) omhoog (3).

Inzetdeel van de vrieslade (vlak) wordt verwijderd.

4.13.2 Inzetdeel vrieslade (vlak) plaatsen

Monteer in omgekeerde volgorde. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.151van7694.14 Inzetdeel vrieslade (groot) vervangen Voorwaarde: Deur is open.

4.14.1 Inzetdeel vrieslade (groot) verwijderen

LET OP! SCHADE AAN UITRUSTING! ▶ Verwijder nooit de scheidingswand uit het inzetstuk van de vriesla- de.

1. Trek de vrieslade er helemaal uit en verwijder het inzetstuk van de vrieslade

2. Til het inzetdeel van de vrieslade (groot) omhoog (2).

Inzetdeel van de vrieslade (groot) wordt verwijderd.

4.14.2 Inzetdeel vrieslade (groot) plaatsen

1. Trek de telescopische rails helemaal uit.

2. Plaats de bak op de telescopische rails en duw hem in het apparaat tot hij vast-

klikt. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.152van7694.15 IJsblokjeshouder vervangen Voorwaarde: Deur is open.

4.15.1 IJsblokjeshouder verwijderen

1. Trek de vrieslade er helemaal uit.

2. 1. Trek het inzetdeel van de vrieslade (vlak) er zo ver mogelijk uit (1).

2. Verwijder de ijsblokjeshouder (2).

De ijsblokjeshouder wordt verwijderd.

4.15.2 De ijsblokjeshouder plaatsen

Monteer in omgekeerde volgorde. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.153van7694.16 LED-lampen vervangen Voorgestelde tools: Sleufschroevendraaier Kop 2,4mm x 0,4mm x 60mm, in de set [00341820] Torxbit TX20 6,3mm (1/4") [00340865] Sleufschroevendraaier Kop 10mm x 1,6mm x 200mm Uw apparaat heeft een onderhoudsvrije LED-lamp. Deze lampen mogen alleen maar door de klantenservice of geautoriseer- de monteurs worden vervangen! GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie ▶ Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd. ▶ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie ▶ Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af. VOORZICHTIG Scherpe randen! Snijletsel ▶ Draag veiligheidshandschoenen. Voorwaarde: Apparaat is losgekoppeld is van de stroomvoorziening. Deur is open. De bovenste interieurdelen worden verwijderd.

4.16.1 Bovenste LED-lamp van koelvak verwijderen

1. Maak met uw vingers een opening rond de rand van de LED-lamp.

2. Steek een sleufschroevendraaier in de opening en verwijder de bovenste LED-

lamp in de aangegeven richting. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.154van7693. Haal de aansluitklem van de LED-lamp los. Bovenste LED-lamp van het koelvak wordt verwijderd.

4.16.2 LED-zijlamp van koelvak verwijderen

1. Gebruik een sleufschroevendraaier om de bovenste houder van de zijlamp te ver-

2. Gebruik een sleufschroevendraaier om een opening aan één kant van de lampaf-

dekking te maken en verwijder de afdekking met de andere hand. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.155van7693. Verwijder de LED-strook op dezelfde wijze.

4. Haal de LED-strook uit de contactdoos.

LED-zijlamp van het koelvak wordt verwijderd.

4.16.3 Lamp van het 0 °C vak verwijderen

1. Verwijder de lampafdekking door een sleufschroevendraaier in de opening tussen

de lampafdekking en deur te steken om ze van elkaar los te wrikken.

2. Haal de aansluitklem van de lamp los.

Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.156van7693. 1. Haal haak (1) los.

2. Verwijder lamp (2).

Lamp van het 0 °C vak wordt verwijderd.

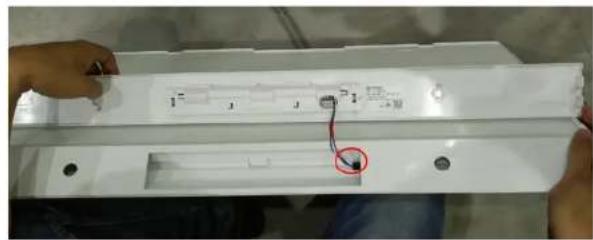

4.16.4 Achterwandlampen verwijderen

Door de technische constructie kunnen achterwandlampen niet apart worden vervangen. Lampen worden meegeleverd met de reserveonder- delenset voor de achterwand. Voorwaarde: Deur is open. De interieurdelen van het koelvak worden verwijderd. De interieurdelen van het 0 °C vak worden verwijderd.

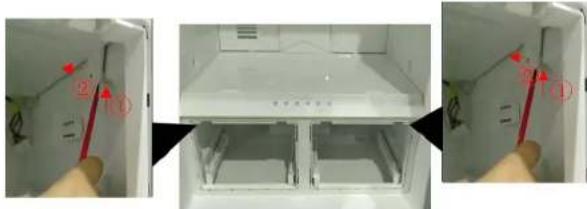

1. 1. Houd de achterkant van de afdekking van de vochtigheidsregelaar vast met

2. Haal de afdekking los met de andere hand (2).

2. Verwijder de tweede afdekking op dezelfde wijze.

6. Haal de elektrische aansluiting van de displaymodule los.

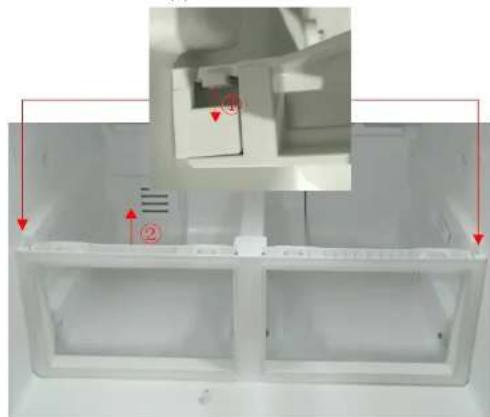

7. 1. Haal de twee clips los (1).

2. Haal het frame eruit (2).

Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.158van7698. 1. Draai de twee schroeven los (1).

2. Trek het middelste legbord eruit (2).

9. Trek de verdamperafdekking van het 0 °C vak naar buiten.

Er is een "klik" te horen als de afdekking wordt losgehaald.

10. Temperatuursensor van het losgehaalde 0 °C vak.

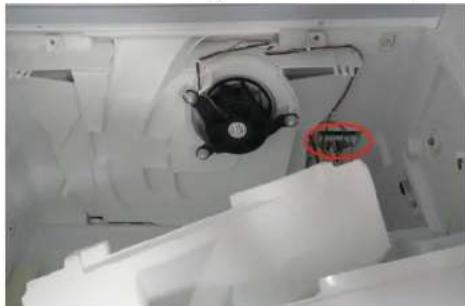

11. Haal de elektrische aansluitingen van de voorste afdekgroep van het 0 °C vak los.

De voorste afdekgroep van de verdamper van het 0 °C vak wordt verwijderd. Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.159van76912. Haal de elektrische aansluiting van de achterwandlampen los. 13. 1. Draai de twee schroeven los (1).

2. Trek de achterwandgroep eruit (2).

Reparatie 2025-12-11_9001640334 Auteursrecht BSH Hausgeräte GmbH Blz.160van76914. Trek het tape eraf en scheid het schuimkanaal van de voorste afdekking van de verdamper van het 0 °C vak. Achterwand met geïntegreerde lampen wordt verwijderd.
