Caractéristiques	Détails
Type d'appareil	Congélateur
Capacité totale brute	360 L
Classe énergétique	A++
Dimensions (H x L x P)	185 x 70 x 75 cm
Poids	80 kg
Système de refroidissement	Froid ventilé
Niveau sonore	42 dB
Fonctionnalités spéciales	Super congélation, affichage numérique
Entretien	Dégivrage automatique
Sécurité	Système de verrouillage de porte
Garantie	2 ans

FOIRE AUX QUESTIONS - KF96RSBEA SIEMENS

Comment régler la température de mon congélateur SIEMENS KF96RSBEA ?

Pour régler la température, appuyez sur le bouton de réglage de la température situé sur le panneau de contrôle. Utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Que faire si mon congélateur ne refroidit pas correctement ?

Vérifiez que la porte est bien fermée, que le congélateur n'est pas trop plein et que le joint de porte n'est pas endommagé. Si le problème persiste, contactez le service clientèle.

Comment dégivrer mon congélateur SIEMENS KF96RSBEA ?

Débranchez l'appareil et laissez la glace fondre naturellement. Placez des serviettes pour recueillir l'eau. N'utilisez pas d'objets pointus pour retirer la glace.

Quelle est la capacité de stockage de ce congélateur ?

Le congélateur SIEMENS KF96RSBEA a une capacité de stockage d'environ 200 litres.

Mon congélateur fait un bruit étrange, que dois-je faire ?

Vérifiez si l'appareil est sur une surface plane et stable. Les bruits peuvent également provenir de la circulation du réfrigérant ou de la compresseur. Si le bruit persiste, contactez un technicien.

Comment nettoyer l'intérieur de mon congélateur ?

Débranchez le congélateur et utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs.

Comment puis-je éviter les odeurs désagréables dans mon congélateur ?

Assurez-vous que les aliments sont bien emballés. Vous pouvez également placer un openodorisant ou une petite boîte de bicarbonate de soude à l'intérieur pour absorber les odeurs.

Quelle est la durée de garantie du congélateur SIEMENS KF96RSBEA ?

Le congélateur est généralement couvert par une garantie de 2 ans à partir de la date d'achat. Vérifiez les détails spécifiques dans le manuel d'utilisation.

MODE D'EMPLOI KF96RSBEA SIEMENS

1 Over dit document. 131

Conseils de réparation - Combiné réfrigérateur-congélateur

1 A propos de ce document 259

1.1 Informations importantes 259

1.1.1 Objectif 259
1.2 Explication des symboles 259
1.2.1 Niveau de risque 259
1.2.2 Symboles de danger 259
1.2.3 Structure des indications d'ajretissement 260
1.2.4 Symboles généraux 260

A Sécurité 261

2.1 Consignes de sécurité generales 261

2.1.1 Tous les appareils electroménagers 261

Outils et aides. 262

Réparation 263

4.1 Remplacer le joint de porte 263

4.2 Remplacer la poignee de porte 264

4.2.1 Retirer la poignee de porte 264
4.2.2 Monter la poignee de porte 264

4.3 Changer la poignee du bac 265

4.3.1 Retirer la poignee du bac.. 265
4.3.2 Monter la poignee du bac 265

4.4 Remplacer les charnières de la porte de gauche 266

4.4.1 Retirer les charnières de la porte de gauche 267
4.4.2 Monter les charmières de la porte de gauche 268

4.5 Remplacer les charnières de la porte de croite 269

4.5.1 Retirer les chamieres de la porte de droite 270
4.5.2 Monter les charnières de la porte de croite 271

4.6 Remplacer l'etagere de la porte 272

4.6.1 Retirer l'etagere de la porte 272
4.6.2 Monter l'etagere de la porte 272

4.7 Remplacer la tablette 273

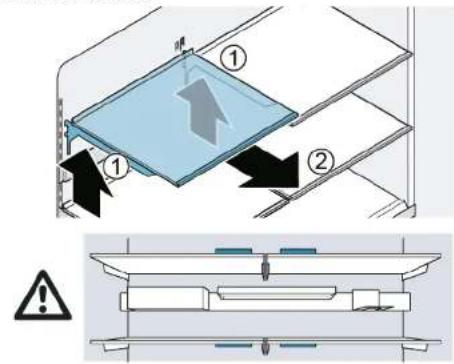

4.7.1 Retirer la tablette 273
4.7.2 Monter la tablette 273

4.8 Remplacer la barre d'equipement 274

4.8.1 Retirer la barre d'equipement 274
4.8.2 Monter la barre d'équipement 274

4.9 Remplacer le bac-tiroir 275

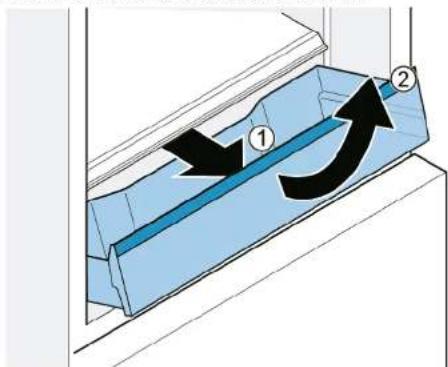

4.9.1 Retirer le bac-tiroir 275
4.9.2 Monter le bac-tiroir 275

4.10 Remplacer la tablette fixe 276

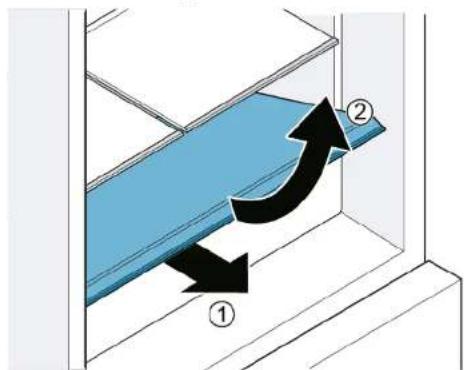

4.10.1 Retirer la tablette fixe 276
4.10.2 Monter la tablette fixe 276

4.11 Remplacer le bac cool-fresh 277

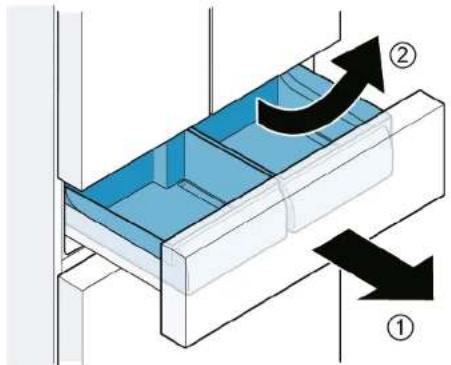

4.11.1 Retirer le bac cool-fresh 277
4.11.2 Monter le bac cool-fresh 277

4.12 Remplacer le bac d'aliments congeles (petit) 27

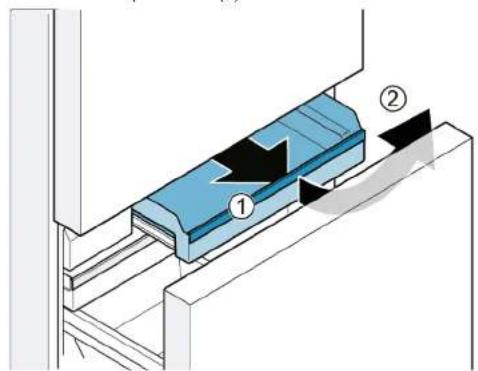

4.12.1 Retirer le bac d'aliments congeles (petit) 27
4.12.2 Monter le bac d'aliments congelés (petit) 278

4.13 Remplacer le bac d'aliments congelés (plat) 279

4.13.1 Retirer le bac d'aliments congelés (plat) 279
4.13.2 Monter le bac d'aliments congelés (plat) 279

4.14 Remplacer le bac d'aliments congelés (large) 280

4.14.1 Retirer le bac d'aliments congelés (large) 280
4.14.2 Monter le bac d'aliments congelés (large) 280

4.15 Remplacer le bac a glacons 281

4.15.1 Retirer le bac a glacons 281
4.15.2 Monter le bac a glacons 281

4.16 Remplacer les lampes LED 282

4.16.1 Retirer la lampe supérieure du compartmente réfrigerateur 282
4.16.2 Retirer la lampe latere du compartmente réfrigerateur 283
4.16.3 Retirer la lampe du compartment 0°C 284
4.16.4 Retrait des lampes de la paroi arriere 285
4.16.5 Monter les lampes LED 289

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent aident le consommateur à réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur en 03/2021).
Ils contiennent des informations sur l'échange de certaines pieces détaches, ainsi que des averissements et risques.

Pour toute question, veuillage contacter notre service après-vente. Nous ne serons responsables des dommages que si les indications de réparation ont été suivies correctement.

1.2 Explication des symboles

1.2.1 Niveau de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'avertis- sement provoque la mort ou des bless- sures graves.
AVERTISSEMENT	Le non respect de la consigne d'avertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'avertis- sement peut provoquer des blessures lé-gères.
ATTENTION !	Le non respect de la consigne d'avertis- sement peut provoquer des dégàts maté- riels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertissement

Les consignes d'advertisement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissementment mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caracterisation d'une astuce particulière (texte et/ou graphique)
1	Caracterisation d'une astuce simple (texte seul)
▶	Caracterisation d'un lien vers une réserve
+	Caracterisation d'outils nécessaires
√	Caracterisation de conditions nécessaires
if	Caracterisation d'une condition (si..., alors...)
●	Caracterisation d'un résultat
[Start] Caracterisation d'une touche ou surface de commande
[00123456] Caracterisation d'une référence de piece
Statut Caracterisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité generales

2.1.1 Tous les apparèils electroménagers

Risque d'electrocution en raison de pieces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entrainer une décharge électricité!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

• Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pièces du chassin sur les composants mobiles.

Risque lie à la sécurité / fonction de l'appareil!

Utiliser uniquement des pieces detaches d'origine.

Risque d'endommagement des composants sensibles aux décharges electrostatiques!

• Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Clé hexagonale [00340820]	2.5 mm
Tournevis plat Lame	2,4 mm x 0,4 mm x 60 mm, dans le kit [00341820]	①
Tournevis plat Lame	10 mm x 1,6 mm x 200 mm	①
Embout Torx TX20 [00340865]	6,3 mm (1/4")

2025-12-11 9001640334 Copyright par BSH Hausgeräte GmbH Pages 262 à 769

Réparation

4.1 Remplacer le joint de porte

Pré-requis:
La portes est ouverte.

Réparation

4.2 Remplacer la poignée de porte

Outillage suggérée:

Cle hexagonale 2.5mm [00340820]

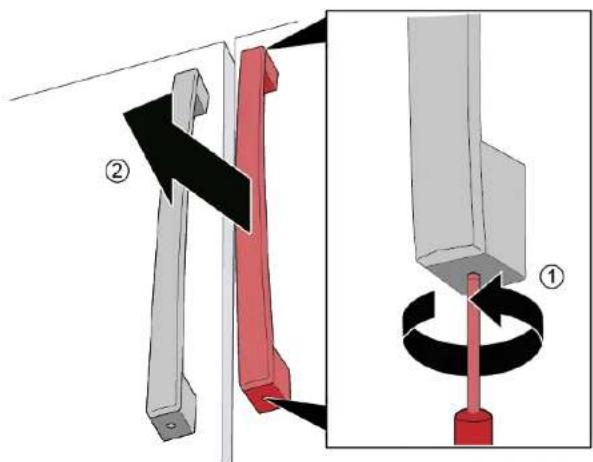

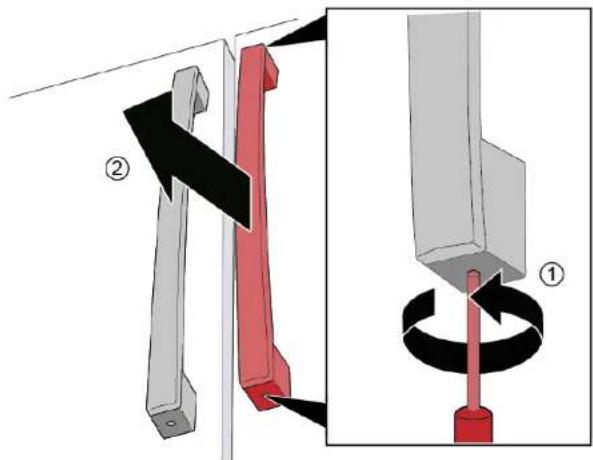

4.2.1 Retirer la poignee de porte

1. Devisser deux vis (1).
2. Retirer la poignee de porte (2).

La poignee de porte est retiree.

La poignée de la deuxième porte peut être retiree de la meme maniere.

4.2.2 Monter la poignee de porte

1. Monter la poignée de porte verticalément sur les boulons préassemblés.

Les troussand la poigneedoiventetreorientesverslehautetverslebas.

1. Serrer les vis préassemblées dans le sens des aiguilles d'une montre dans la poignée, à partir du haut et du bas.

Réparation

4.3 Changer la poignee du bac

Outillage suggérée:

Clé hexagonale 2.5 mm [00340820]

4.3.1 Retirer la poignée du bac

1. Devisser deux vis (1).
2. Retirer la poignee du bac (2).

La poignée du bac est retiree.

4.3.2 Monter la poignée du bac

1. Insérer la poignée horizontally sur les boulons préassemblés. Les trous dans la poignée doivent être dirigés vers le bas.
2. Serrer les vis préassemblées dans la poignée dans le sens des aiguilles d'une montre à partir du bas.

4.4 Remplacer les charnières de la porte de gauche

Outillage sugérése:

Embout Torx TX20 6,3 mm (1/4") [00340865]

A VERTISSEMENT

Apparels lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient-retirer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
Utiliser seulement des outils et de l'équipement appropriés.

A PRUDENCE

Arêtes vivies !

Blessures par coupure

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

actures/blessures d'écrasement

• Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
essures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION

Risque de pieces qui chutent en raison de vis trop laches!
Dommages à d'autres parties de l'appareil ou à la propriété du client, p.
ex. au plancher.
- Sécuriser les composants contre le risque de chute.

DANGER

Risque d'electrocution en raison de pieces sous tension!

sque d'electrocution en cas de réparation non conforme

Les pièces électriques doivent être répartirés par des techniciens qualifiés.
- Àprous la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'electrocution par des plèces conductrices de tension!

port par electrocution.

Debrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Pre-requis:

Appareil est déconnecté de l'aliment.
Les équipements interieurs de I'appareil sont retirés.

Réparation

4.4.1 Retirer les charnières de la porte de gauche

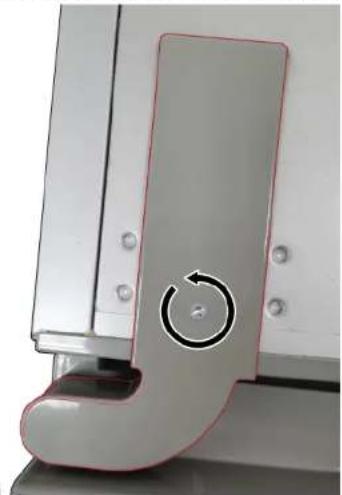

1. 1. Dévisser la vis.

2. Retirer le cache de la charmière supérieure.

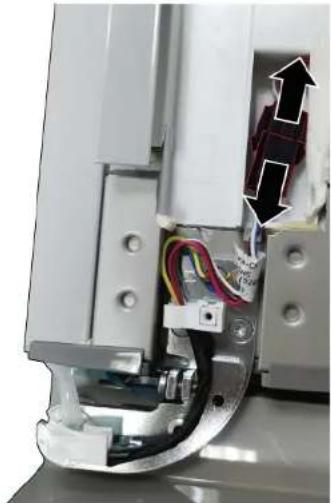

1. Debrancher la connexion électrique de la porte.

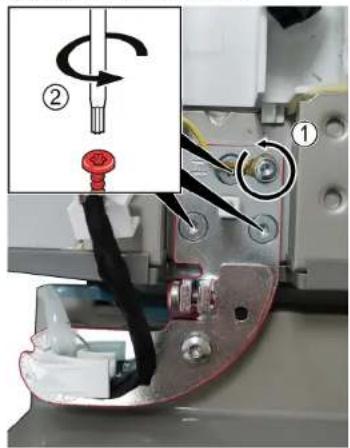

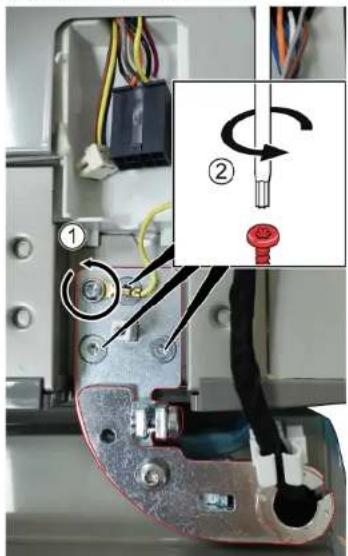

3.1. Devisser la vis de mise à la terre (1).

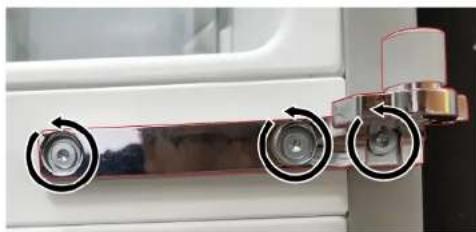

1. Devisser trois vis (2).
2. Retirer la charmière supérieure.

La charmière supérieure est retiree.

1. Retirer la porte de gauche en la soulevant.

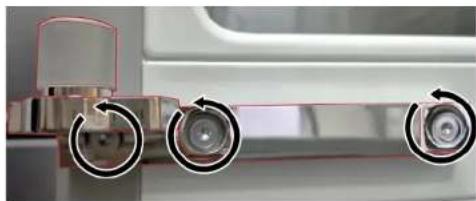

   5.1.Devisser les trois vis.

2. Retirer la chamière inférieure.

La chamière inférieure est retiree.

4.4.2 Monter les charnières de la porte de gauche

1. Le montage s'effectue dans l'ordre chronologique inverse.
2. Aligner les portes du compartmenté réfrigerateur. Se reporter au mode d'emploi pour plus de détails (AGA).

Réparation

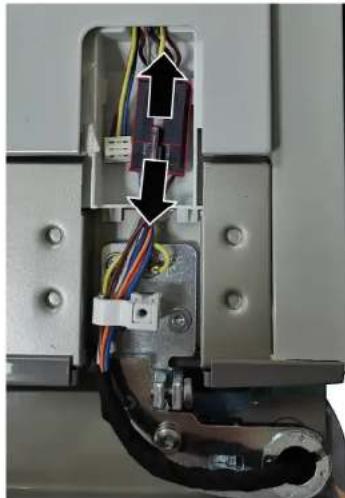

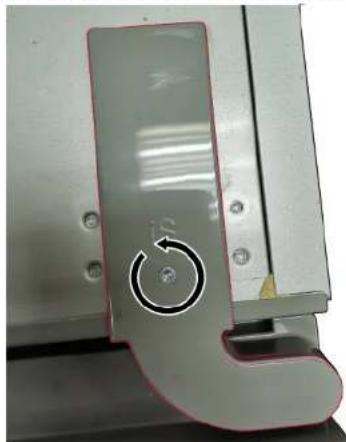

4.5 Remplacer les charnières de la porte de droite

Apparels lourds et volumineux!

Blessures dorsales et musculaires

Seuls des spécialistes dument formés devraient-retirer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
Utiliser seulement des outils et de l'équipement appropriés.

A PRUDENCE

Arêtes vivies !

Blessures par coupure

Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

actures/blessures d'écrasement

• Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
essures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION

Risque de pieces qui chutent en raison de vis trop laches!
Dommages à d'autres parties de l'appareil ou à la propriété du client, p.
ex. au plancher.
- Sécuriser les composants contre le risque de chute.

DANGER

Risque d'electrocution en raison de pieces sous tension!

sque d'electrocution en cas de réparation non conforme

Les pièces électriques doivent être répartirés par des techniciens qualifiés.
- Àprous la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des plèces conductrices de tension!

port par electrocution.
Debrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Pre-requis:

Appareil est déconnecté de l'alimentation.
Les équipements interieurs de I'appareil sont retirés.

Réparation

4.5.1 Retirer les charnières de la porte de droite

1. 1. Devisser la vis.

2. Retirer le cache de la chamière supérieure.

1. Debrancher la connexion électrique de la porte.

2025-12-11 9001640334 Copyright par BSH Hausgeräte GmbH Pages 270 à 769

Réparation

3.1. Devisser la vis de mise à la terre (1).

1. Devisser trois vis (2).
2. Retirer la charmière supérieure.

La charnière supérieure est retiree.

1. Retirer la porte de droite en la soulevant.

5.1.Devisser les trois vis.

1. Retirer la charmière inférieure.

La charnière inférieure est retiree.

4.5.2 Monter les charnières de la porte de droite

1. Le montage s'effectue dans l'ordre chronologique inverse,
2. Aligner les portes du compartmenté réfrigerateur. Se reporter au mode d'emploi pour plus de détails (AGA).

Réparation

4.6 Remplacer l'étagère de la porte

Pre-requis:
La portes est ouverte.

4.6.1 Retirer l'etagere de la porte

Soulever l'étagère de la porte.

L'etagere de la porte est retiree.

4.6.2 Monter l'etagere de la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette

Pré-requis:
La portes est ouverte.

4.7.1 Retirer la tablette

1. Soulever la tablette (1).
2. Retirer la tablette (2).

La tablette est retiree.

4.7.2 Monter la tablette

1	Ne pas couvrir les ouvertures de ventilation.
1	Insérer l'étagère soigneusement pour éviter d'égratigner l'appareil.
1	S'assurer que les crochets sont bien insérés et que l'étagère est à l'horizontale.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer la barre d'équipement

Pre-requis:

La porte est ouverte.

4.8.1 Retirer la barre d'équipement

• Soulever la barre d'équipement.

La barre d'equipement est retiree.

4.8.2 Monter la barre d'equipement

i	S'assurer que les crochets sont bien insérés et que la barre d'équipment est à l'horizontal.
i	Insérer la barre d'équipment soignement pour éviter d'égratigner l'appareil.
i	S'assurer que les crochets sont bien insérés et que la barre d'équipment est à l'horizontal.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer le bac-tiroir

Pre-requils:
La portes est ouverte.

4.9.1 Retirer le bac-tiroir

1.Extraire complètement le bac (1).
2. Soulever le bac-tiroir par I'avant et le retirer (2).

Le bac-tiroir est retiree.

4.9.2 Monter le bac-tiroir

1. Extraire complètement les rails téléscopiques.
2. Placer le bac sur les rails téléscopiques et le pousser dans l'appareil jusqu'à ce qu'il s'engage.

Réparation

4.10 Remplacer la tablette fixe

Pre-requis:

La portes est ouverte.

4.10.1 Retirer la tablette fixe

1. Ouvrir le bac.
   2.1.Soulever la tablette fixe a l'avant (1). 2.Retirer la tablette fixe (2).

La tablette fixe est retiree.

4.10.2 Monter la tablette fixe

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac cool-fresh

Pre-requis:

La porte est ouverte.

4.11.1 Retirer le bac cool-fresh

1.Extraire complètement le tiroir (1).
2. Soulever le bac par I'avant (2).

Le bac cool-fresh est retire.

4.11.2 Monter le bac cool-fresh

Durant l'insertion, les rails de guidage du bac et du tiroir doivent s'imbriquer l'un dans l'autre.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer le bac d'aliments congeles (petit)

Pre-requis:

La portes est ouverte.

4.12.1 Retirer le bac d'aliments congeles (petit)

1. Extraire complètement le tiroir du compartment congélateur.
   2.1.Extraire complètement le bac (1). 2.Soulever le bac par I'avant (2).

Le bac d'aliments congeles (petit) est retire.

4.12.2 Monter le bac d'aliments congelés (petit)

1. Extraire complètement les rails téléscopiques.
2. Placer le bac sur les rails téléscopiques et le pousser dans l'appareil jusqu'à ce qu'il s'engage.

Réparation

4.13 Remplacer le bac d'aliments congelés (plat)

Pre-requils:

La portes est ouverte.

4.13.1 Retirer le bac d'aliments congeles (plat)

1.Extraire complètement te tiroir du compartment condélateur (1).

1. Soulever le bac d'aliments congeles (plat) (3).

Le bac d'aliments congeles (plat) est retire.

4.13.2 Monter le bac d'aliments congelés (plat)

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.14 Remplacer le bac d'aliments congelés (large)

Pre-requis:
La port est ouverte.

4.14.1 Retirer le bac d'aliments congelés (large)

ATTENTION!

DOMMAGES A L'ÉQUIPEMENT!

Ne jamais retirer la séparation du bac d'aliments congeles.

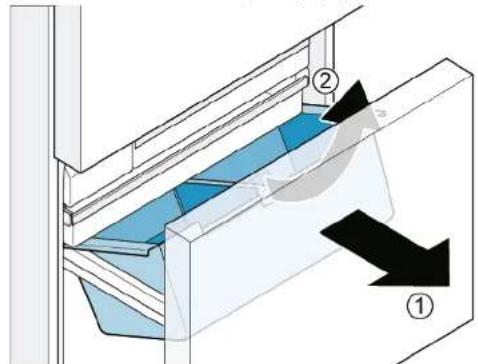

1. Extraire complètement le tiroir du compartment congestéauter et retirer le bac d'alments congeçés (plat) (1).
2. Soulever le bac d'aliments congeles (large) (2).

Le bac d'aliments congeLés (large) est retire.

4.14.2 Monter le bac d'aliments congelés (large)

1. Extraire complètement les rails téléscopiques.
2. Placer le bac sur les rails téléscopiques et le pousser dans l'appareil jusqu'à ce qu'il s'engage.

Réparation

4.15 Remplacer le bac à glaçons

Pre-requis:

La portes est ouverte.

4.15.1 Retirer le bac à glaçons

1. Extraire complètement le tiroir du compartment congélateur.
   2.1.Extraire complètement le bac d'aliments congelés (plat) (1). 2.Retirer le bac a glaçons (2).

Le bac a glaçons est rétrie.

4.15.2 Monter le bac a glaçons

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.16 Remplacer les lampes LED

Outillage sugérése:

Tournevis plat Lame 2,4 mm x 0,4 mm x 60 mm dans le kit [00341820]
Embout Torx TX20 6,3 mm (1/4") [00340865]
Tournevis plat Lame 10mm× 1,6mm× 200mm

Votre apparéil comprend un éclairage LED sans maintenance.
Ces lampes peuvent être réparées exclusivement par le service après-venture ou un technicien autorisé!

DANGER

Risque d'electrocution en raison de pieces sous tension!

Risque d'electrocution en cas de réparation non conforme
- Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Àprous la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'electrocution par des pieces conductrices de tension! Mort par electrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vivies! Blessures par coupure Porter des gants de protection.

Pré-requils:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les équipements interieurs supérieurs de I'appareil sont retirés.

4.16.1 Retirer la lampe supérieure du compartment réfrigerateur

1. Creer un interstice autour du rebord de la lampe LED avec le doigt.

1. Insérer le tournevis plat dans l'interstice, puis retard la lampe LED supérieure dans la direction indiquée.

Réparation

1. Déconnecter le terminal de la lampe LED.

La lampe LED supérieure du compartmente réfrigerateur est retiree.

4.16.2 Retirer la lampe laterale du compartmente réfrigérateur

1. Utiliser un tournevis plat pour-retirer la lampe latetale du dispositif de rétention supérieur.

1. Avec le tournevis plat, creer un interstice d'un cote du couvercle de la lampe, puis retirer le couvercle de l'autre main.

Réparation

1. Retirer la bande LED de la même maniere.

1. Retirer la bande LED de la prise.

La lampe latérale du compartment réfrigérateur est retiree.

4.16.3 Retirer la lampe du compartment 0 °C

1. Retirer le couvercle de la lampe en insererant le tournevis plat dans l'interstice entre le couvercle de la lampe et la porte pour les séparer.

1. Deconnecter le terminal de la lampe.

Réparation

3.1.Defaire le crochet (1). 2.Retirer la lampe (2).

4.16.4 Retrait des lampes de la paroi arrêté

En raison de la structure technique,les lampes de la paroi arrriere ne peuvent etre changees séparément. Les lampes sont inclues dans le kit SAV de la paroi arrriere.

Pre-requis:

La portesteouverte.
Les équipements interieurs du compartmente refrigerateur sont retirés.
Les équipements interieurs du compartment 0 ^ C sont retirés.
1. 1. D'une seule main, tenir l'arrêt du couvercle d'ajustement de l'humidité (1).
2. Relâcher le couvercle de l'autre main (2).

1. Retirer le deuxieme couvercle de la meme maniere.

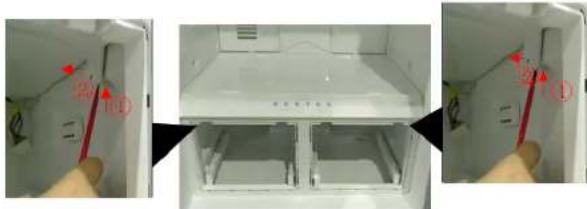

3.1.Defaire les deux clips (1). 2.Extraire les clips (2).

Réparation

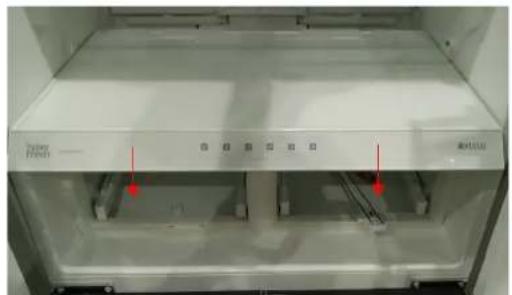

1. Extraire la séparation centrale.

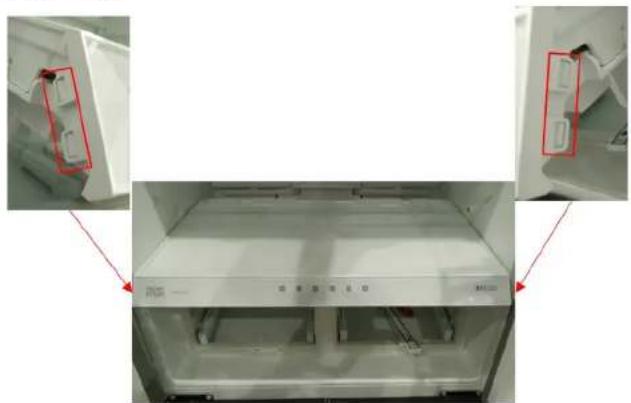

1. Défaire quatre clips.

1. Debrancher la connexion électrique du module d'affichage.

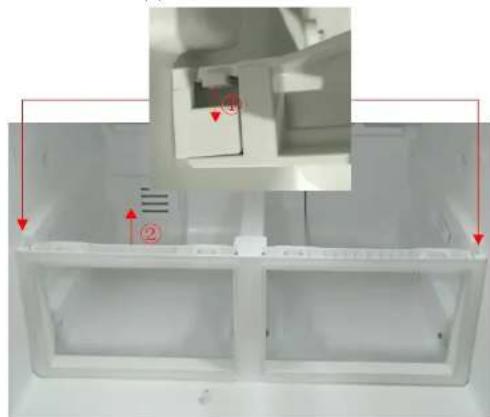

7.1.Defaire les deux clips (1).

1. Extraire le cadre (2).

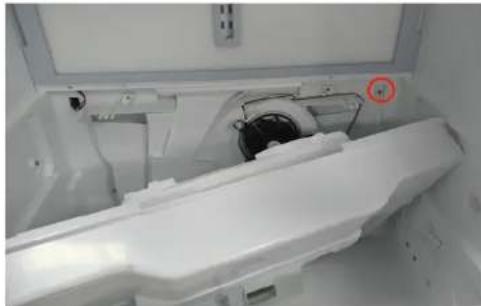

8.1.Devisser deux vis (1).

1. Extraire la planche centrale (2).

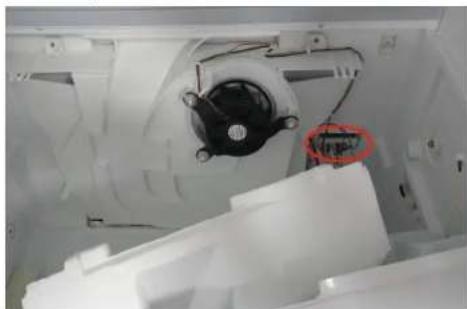

1. Tirer le couvercle de I'evaporateur du compartment 0 °C vers l'extérieur.

Un clic est audible lorsque le couvercle se detache.

1. Sonde de température du compartment 0 °C débranchée.

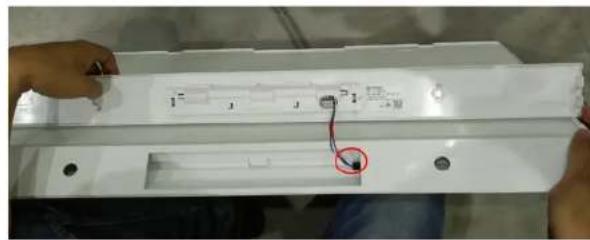

1. Debrancher les connexions électriques du groupe du couvercle avant de l'évaporateur du compartment 0 °C.

Le groupe du couvercle avant de l'évaporateur du compartment 0 °C est ré.

Réparation

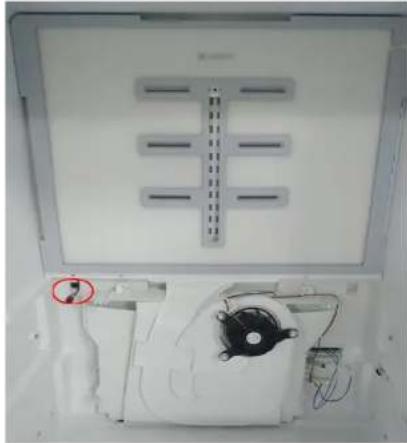

1. Debrancher la connexion électrique des lampes de la paroi arrête. 13. 1. Devisser deux vis (1).

1. Extraire le groupe de la paroi arrirée (2).

Réparation

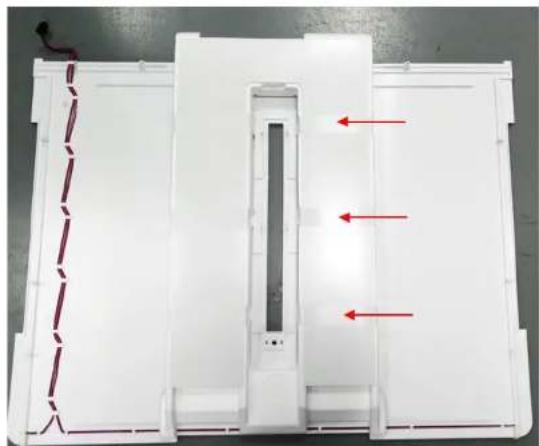

1. Retirer la bande et séparer le conduit en mousse du couvercle avant de l'évaporateur du compartment 0 °C.

La paroi arriere avec lampes integregees est retirée.

4.16.5 Monter les lampes LED

Le montage s'effectue dans l'ordre chronologique inverse.

4.1 A gumitomités cseréje 359

1. lstraukite galinés sienélés elementu groupe (2).

5.1. Desaperte très parafusos.

1. Remova a dobradiça inferior.

A dobrada inferior está removida.

3.1.Solte dois clips (1).

1. Puxe os clipes (2).

Reparacao

1. Puxe a该怎么 central para fora.

1. Solte quatre clipes.

7.1.Solte dois clips (1).

1. Deurubati doua suruburi (1). 2. Reputi d'au jusqu'au jusqu'au
2. Demontata manerul usii (2).

Mainerul usii est demontat.
