LIETOŠANAS INSTRUKCIJA KF96RSBEA SIEMENS

1. Vedā vālilevy ulos (2).

1. Vedā takaseināryhma (2) ulos.

1.2 Simbolu skaidrojums

1.2.1 Bistamibas limeni

Bridinajuma lmenus veido symbols un signalvards. Signalvards apzime bistamfas pa-kapi.

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezultātă iestāsies năve vai radīsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezultātă var iestāties năve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezultātă var rasties nelīelas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezultātă var rasties kaitējums ipašumam.

Tabula 1:Bistamibas lmeni

1.2.2 Bistamibas symboli

Bistamibas simboli ir simboliskpazimejumi, kas sniedz norades par bistamibas veidu. Saija dokumenta ir izmantoti sadi bistamibas simboli:

Bistamibas Symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts apdraudē-jums
	Sprādzierbistamibas risks
	Griezumu bīstamība
	Saspieṣanas bistamība

1 Par šo dokumentu

Bistamības symbols Nozime
	Karstu virsmu radīta bistamība
	Spěcīgu magnétisko lauku radīta bistamī- ba
	Nejonizējoša starojuma radīta bistamība

Tabula 2:Bistamibas symboli

1.2.3 Bridinajumu struktura

Sajā documenting sniegtajem bridinājumiem ir standartizëts noformëjums un standaritëzë struktura.

Nakamajā piēmerī ir āpàrdits bridinajums, kas azpīme elektrotriëciena risku, ko rada sigrepugkɪfvas detalas. Ir ārpàrdits bistamīs noverşanas pasakūms.

Atvienojiet iekartas no stravas padeves vismaz 60 sekundes pirms lobasanas saksanas.

1.2.4 Visparigie symboli

Sajadokumenta ir izmantoli sadi visparrtie simbolo:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ vai grafika)
i	Vienkāršu ieteikumu apzimējums (tikai teksts)

Visp. symbols Nozime
[✔]	Video pamácíbas saites apzimējums
[✔]	Nepiecieśamo riku apzimējums
[✔]	Nepiecieśamo priekšnosacijumu apzimējums
[if]	Nosacijuma apzimējums (ja ..., tad ...)
[✔]	Rezultāta apzimējums
[Sākt] Taustiña vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statusss Attēlotā teksta / loga apzimējums (iekār- tas displejā)

Tabula 3: Vispangie symboli

Drosiba

2.1 Visparejie drośibas norādijumi

2.1.1 Visam majsalmniecibas iericem

Elektrotrieciena risks spriegumaktivu daludell

• Ja remonts, kas skar elektriskas dajas, ir veikts kjdaini, pastav elektrotreciana risks!
  Iericei ir jabut atvienotai no tikla vismaz 60 sekundes, pirms sak darbu.
• Pec remonta ierfice dreðíba ir japäbauda atbilstigi noteikumiem VDE 0701 vail valsts noteikumiem.

Savainojumu risks asu malu del!

Valkajiet aizsargcimdus.

Saspiešanas risks labošanas, uzturešanas, traucejumu novéršanas un apkopes laikā, ko rada smagas un kustigas detalias

Valkajiet aizsargapavirus.
Nostipriniet smagas detalias, lai tās nenokristu.
Neievietojiet kermena dalas kustigas detalas.

lerices drofibas / darfibas traucejuma risks!

Pret elektrostatisko izladi juffgu dalu (ESDS) bojajuma risks!

• Izmantojiet tikai originalas rezervesyalas.
  Neaiztieciemodulus,ieskaitot savienojumus un vadojumu.

Piederumi un paliglidzekli

Apzimējums Sikkaka informacija Attēli
Sešstūră galatslēga [00340820]	2,5 mm
Plakanais skrūv-griezis	Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektlä [00341820]
Plakanais skrūv-griezis	Izmērs: 10 mm x 1.6 mm x 200 mm
Torch uzgalis TX20 [00340865]	6,3 mm (1/4")

1. Horizontali uzlieciet rokturi uz nodrosinatajiem stiprinajumiem Roktura atverumiem ir jabut verstiem lejup.
2. Pievelciet roktura apaksdalā nodrosinās skruves pulkstenraditāju kustibas virzie-nā.

Nostipriniet detalu, lai tā nenokristu

UZMANIBU!

Kritosu detalu risks, ko izraisa vallgas skruves!

Citu erfces detalu bojajumi vai bojajumi, kas rodas clienta majas, piem., apakspuse.

Nostipriniet detalu, lai tnenokristu.

BISTAMI

Elektrotrieciena risks spriegumaktivu dalu del!

Dzvibas apadrujëums nepareiza remonta izraistva elektrotriecija dě Elektriská dalas iljaremonté kvalitěctam elektrikim.

Pec remonta ierfces drosiba ir japarbauda atbilstfgi noteikumiem VDE 0701 vai vastis noteikumiem.

BISTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalias!

Ievjoess elektrotrieciens

Atvienojiet iekartas no stravas padeves vismaz 60 sekundes pirms labosanas saksanas.

Prasiba:

Ierices elektropadevei ir jabut atvienotai.
Ierfcies iekejam dalamir jabut iznemtam.

Remonts

4.4.1 Kreiso durvu viru nonemsana

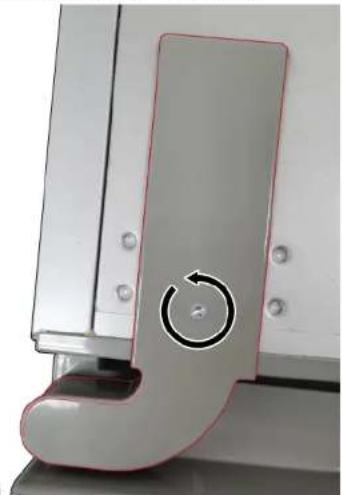

1.1. Izskruvejiet skruvi.

1. Nonemiet augsejas viruses parsegu.

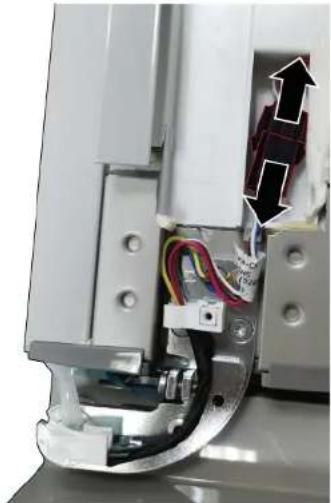

1. Atvienojiet durvy elektrisko savienojumu.

Remonts

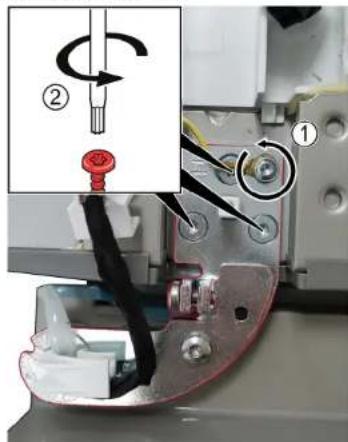

3.1. Izskruvejiet zemetajsvienojuma skruvi (1).

1. Izskruvejiet trs skruves (2).
2. Nonemiet augsjo viru.

Augsejā vira ir nonemta.

1. Kreisās durvis nonemiet, celot augsup.

5.1. Izskruvejiet trs skruves

1. Nonemiet apaksjo viru.

Apaksejavirairnonema.

4.4.2 Kreiso durvu viru uzstadihana

1. Uzstadiet apgrezta kartiba.
2. Taisni novietojit ledusskapja nodaljuma durvis. Vairak informacijs skatiet lletosanas pamacib (AGA).

Remonts

4.5 Labo durvju viru nomaina

Speciali riki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

BRIDINAJUMS

Smaga Iellizmera Ierfce!

Muguras un muskulu savainojumi

lerices durvis drikst nonemt tikai apmacits specialists.
lericeirjaparvieto divata.
Ir jazmanto tikai piemeroi darbariki un aprikojums

ESIET PIESARDZIGI

Asas malas!

Grieztas bruces

Lietojiet aizarsargcimdus.

BRIDINAJUMS

Sasveruos jeric paaslidesana!

Kaulu luzumi / saspiesanas traumas

Nostipriniet ierices, lai tas neslidetu.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!

Kritosu detalu izraisitas traumas.

Nostipriniet detalu, lai tā nenokristu

UZMANIBU!

Kritosu detalu risks, ko izraisa vallgas skruves!

Citu irferces detalu bojajumi vai bojajumi, kas rodas clienta majas, piem., apakspuse.

Nostipriniet detalu, lai tnenokristu.

BISTAMI

Elektrotrieciena risks spriegumaktivu dalu del!
Dzivbas apdraedjums nepareiza remonta izraistta elektrotricena del
Elektriskas dalas ir jaremontekvalificetam elektrikim.
Pec remonta ierces drojba ir japarbauda atbilstigi noteikumiem
VDE 0701 yai valsts notejkumiem.

BISTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalias!

vējòss elektrotriciens

Atvienojietiekartas no stravaspadeves vismaz 60 sekundes pirms

laboşanas sakişanas.

Prasiba:

Ierices elektropadevei ir jabut atvienotai.

lerces ieksejam damir jabut iznemtam.

Remonts

4.5.1 Labo durvju viru nonemsana

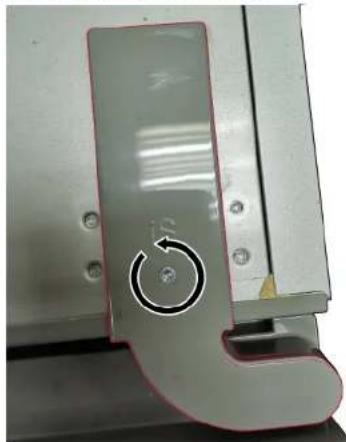

1. 1. Izskruvejiet skruvi.

2. Nonemiet augsejas viras parsegu.

1. Atvienojiet durvy elektrisko savienojumu.

Remonts

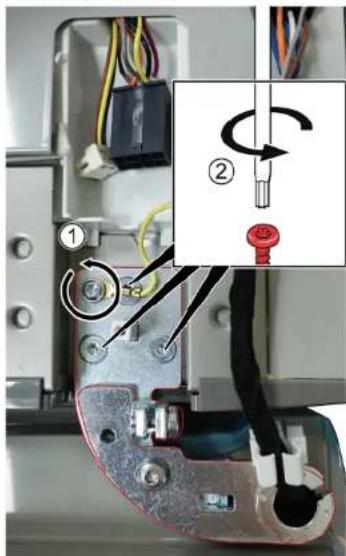

3.1. Izskruvejiet zemetajsvienojuma skruvi (1).

1. Izskruvejiet trs skruves (2).
2. Nonemiet augsejo viru.

Augsejira ir nonemta.

1. Labas durvis nonemiet, celot augsup.

5.1. Izskruvejiet trs skruves.

1. Nonemiet apaksejo viru.

Apaksejā vira ir nonemta.

4.5.2 Labo durvu viru uzstadihana

1. Uzstadiet apgrietz kärtbä.
2. Taisni novietojit ledusskapja nodalijuma durvis. Vairak informacijas skiati lietosanas pamacibā (AGA).

Remonts

4.6 Durvy plaukta nomaina

Prastba:
Durvimirjabutavertam.

4.6.1 Durvy plaukta nonemsana

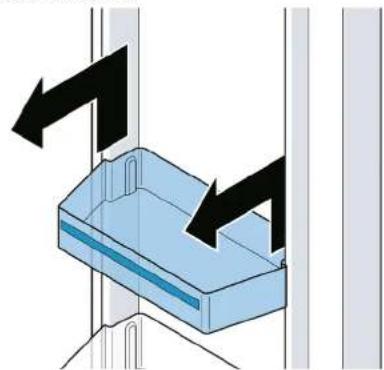

Paceliet durvuplauktu.

Durvju plaukts iR nonemts.

4.6.2 Durvju plaukta uzstadiisana

Uzstadiet apgriezta kartiba

Remonts

4.7 Plaukta nomina

Prastba:
Durvimirjabutatvertam.

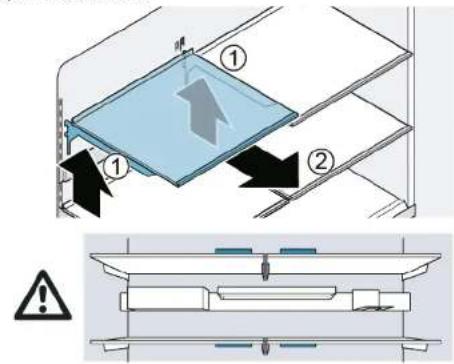

4.7.1 Plaukta iznemsana

1. Paceliet plauktu (1). 2. Iznemiet plauktu (2).

Plaukts ir iznemts.

4.7.2 Plaukta uzstadihana

i	Nenosedziet ventilacijas atveres.
i	Lai neskrapetu iekārtu, ielieciet plauktu uzmanīgi.
i	Pärbaudiet, ka āki ir pilnībā iestiprināti un plauktis ir horizontali.

i	Pärbaudiet, ka öki ir pilnībā iestiprināti un piederumu stlenis ir horizontāli.
i	Lai neskrapētu iekārtu, ielieciet piederumu stleni uzmanıgi.
i	Pärbaudiet, ka öki ir pilnībā iestiprināti un piederumu stlenis ir horizontāli.

Uzstadiapgrieztarkrtiba

Remonts

4.9 Izvelkamas tvertnes nomina

Prastba:
Durvimirjabutatvertam.

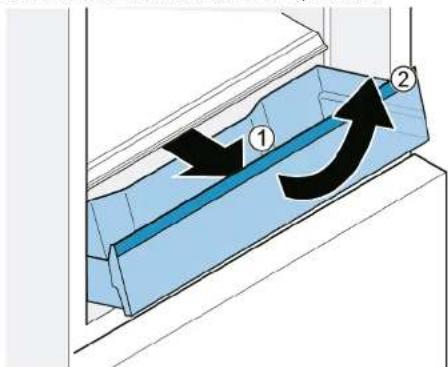

4.9.1 Izvelkamas tvertnes iznemsana

1. Pilenba izvelciet tvertni (1).
2. Izvelkamo tvertni prieksa paceliet un iznemiet (2).

Izvelkamatverteiriznemta.

4.9.2 Izvelkamas tverntes uzstadišana

1. Pileniba izvelciet teleskopiskas vadotnes.
2. Tvertni uzlieciet uz teleskopiskajam vadolnem un iebidiet iekartā tā, ka tā nostiprinās.

Remonts

4.10 Nekustigä plaukta nomaina

Prastba:
Durvimirjabutavertam.

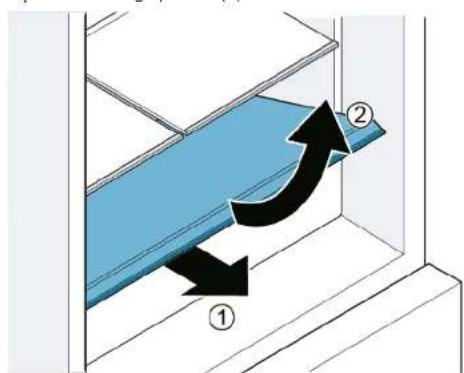

4.10.1 Nekustigā plaukta iznemśana

1. Averiet tvertni.
   2.1.Paceliet nekustigo plauktu pireksa 1). 2.Iznemiet nekustigo plauktu (2).

Nekustigais plauktsir iznemts.

4.10.2 Nekustigā plaukta uzstādišana

Uzstadiet apgrietz kartiba

Remonts

4.11 Svaiguma saglabasanas tvertnes nomaina

Prastba:
Durvimirjabutatvertam.

4.11.1 Svaiguma saglabasanas tverntes iznemsana

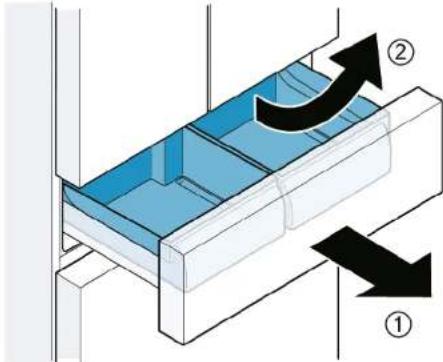

1. Pilenbā izvelciet atvilktni (1).
2. Paceliet tvertni pireksa (2).

Svaiguma saglabasanas tvertne ir izemta.

4.11.2 Svaiguma saglabasanas tvertnes uzstadisana

Kad Ieliek tvertni, tvertnes vadotnei un atvilktnei ir jasaviietojas.

Uzstadiet apgriezt kartiba.

Remonts

4.12 Saldetās partikas tvertnes (maza) nomaina

Prastba:
Durvimirjabutatvertam.

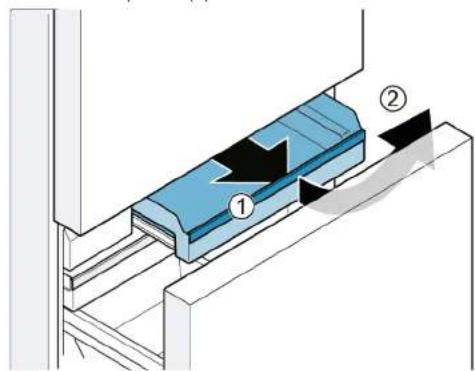

4.12.1 Saldetās partikas tvertnes (maza) iznemśana

1. Pilmibā izvelciet saldetavas nodalfjuma atvilktni.
   2.1.Pilnibia izvelciet tvertni (1).

2. Paceliet tverni prieksa (2).

Saldetas partikas tverne (maza) ir izemta.

4.12.2 Saldetaspartikas tvernes (maza) uzstadisana

1. Piltnbā izvelciet teleskopiskās vadotnes.
2. Tvertri uzlieciet uz teleskopiskajam vadolnem un iebidiet iekartā tā, ka tā nostiprinas.

Remonts

4.13 Saldetās partikas tvertnes (plakana) nomaina

Prastba:
Durvimirjabutatvertam.

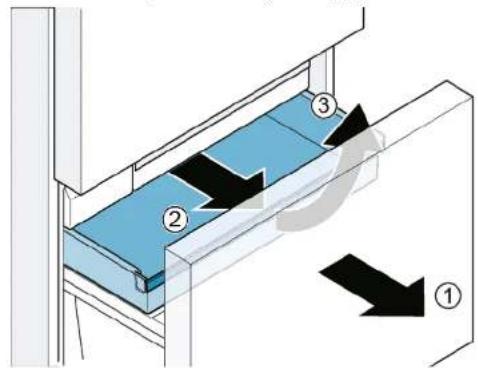

4.13.1 Saldetās partikas tvertnes (plakana) iznemśana

1. Piltibizvelciestaldetavas nodalljuma atvilktni (1).
2. Pilnibā izvelciet saldetās partikas tvertni (plakana) (2).
3. Paceliet saldetas partikas tvertni (plakana) (3).

Saldetaspartikas tvertne (plakana) ir izemta.

4.13.2 Saldetas partikas tvernes (plakana) uzstadisana

Uzstadiet apgrieztarkrtiba

Remonts

4.14 Saldetās partikas tverntes (liela) nomaina

Prastba:
Durvimirjabutavertam.

4.14.1 Saldetas partikas tvertnes (liela) iznemsana

UZMANIBUI

Tehniskas uzbúves del aizmugurējas sienas spuldzes nevar mainit atseviški. Spuldzes ir ieklautas aizmugurējas sienas rezerves dalu komplektā.

Prasiba:

Durvisiratvertas.
Ledusskapja nodalijuma ieksejas dalas ir iznemtas.
0°C nodalijuma ieksjjas dalas ir iznemtas.
1. 1. Ar vienu roku turiet mitru rulgelesanas vaka azmuguri (1). 2. Ar oru roku abrivojeit vaku (2).

1. Tādā paśā veidā nonemiet otru vaku.

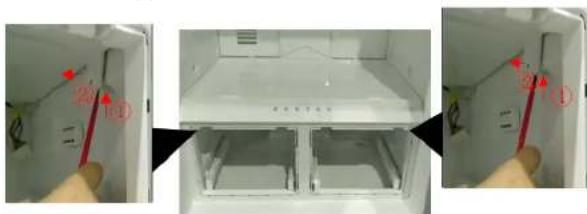

3.1. Albrvjoet abas skavas (1). 2. Izvelciet skavas (2).

Remonts

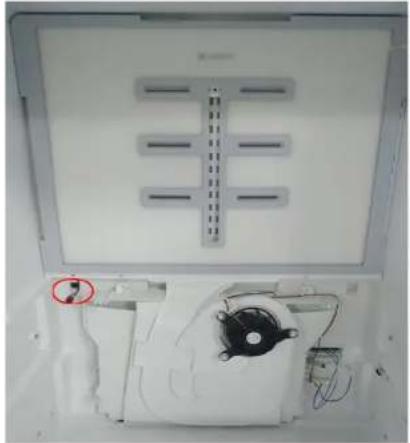

1. Atvienojiet aizmugurejās sienas spuldzu elektrisko savienojumu. 13. 1. Izskruvejiet abas skruves (1).

1. Izvelci et aizmugurejas sienas grupu (2).

Aizmugurejā siena ar integretajam spuldzem ir nonemta.

4.16.5 LED gaismekju uzstadišana

Uzstadiet apgrietz kartiba.
