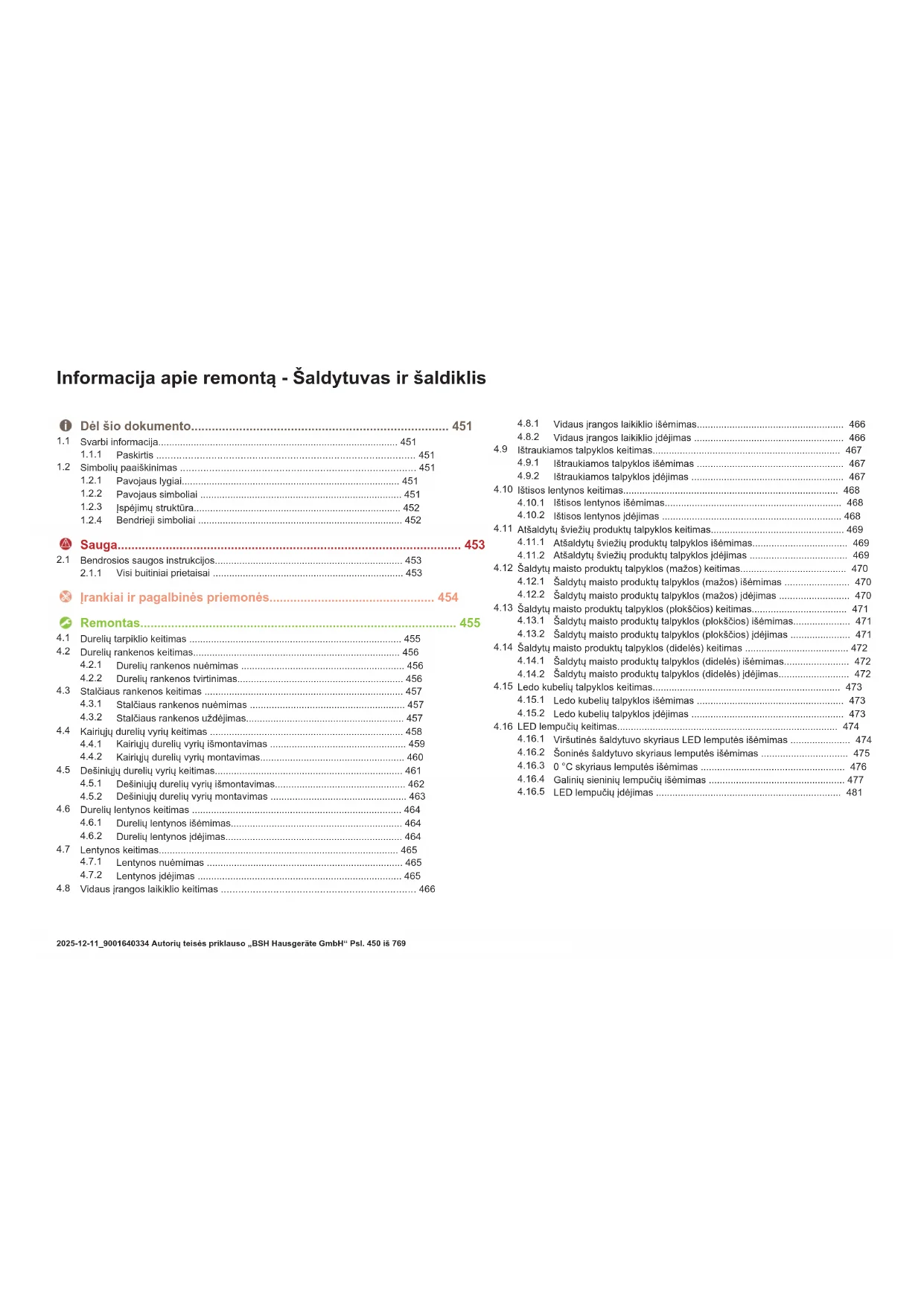

NAUDOJIMO INSTRUKCIJA KF96RSBEA SIEMENS

Įspėjimų struktūra............................................................................452

Stalčiaus rankenos uždėjimas..........................................................457

Kairiųjų durelių vyrių keitimas .......................................................................458

Kairiųjų durelių vyrių išmontavimas ..................................................459

Kairiųjų durelių vyrių montavimas.....................................................460

Dešiniųjų durelių vyrių keitimas.....................................................................461

Dešiniųjų durelių vyrių išmontavimas................................................462

Dešiniųjų durelių vyrių montavimas ..................................................463

Durelių lentynos įdėjimas.................................................................464

Vidaus įrangos laikiklio įdėjimas ....................................................... 466

Ištraukiamos talpyklos įdėjimas ........................................................ 467

Ištisos lentynos įdėjimas ..................................................................468

Atšaldytų šviežių produktų talpyklos keitimas.................................................469

Atšaldytų šviežių produktų talpyklos išėmimas................................... 469

Atšaldytų šviežių produktų talpyklos įdėjimas .................................... 469

Šaldytų maisto produktų talpyklos (mažos) keitimas....................................... 470

Šaldytų maisto produktų talpyklos (mažos) išėmimas ........................ 470

Šaldytų maisto produktų talpyklos (mažos) įdėjimas .......................... 470

Šaldytų maisto produktų talpyklos (plokščios) keitimas................................... 471

Šaldytų maisto produktų talpyklos (plokščios) išėmimas..................... 471

Šaldytų maisto produktų talpyklos (plokščios) įdėjimas ...................... 471

Šaldytų maisto produktų talpyklos (didelės) keitimas ......................................472

Šaldytų maisto produktų talpyklos (didelės) išėmimas........................ 472

Šaldytų maisto produktų talpyklos (didelės) įdėjimas.......................... 472

Ledo kubelių talpyklos įdėjimas ........................................................ 473

Viršutinės šaldytuvo skyriaus LED lemputės išėmimas ...................... 474

Šoninės šaldytuvo skyriaus lemputės išėmimas ................................ 475

0 °C skyriaus lemputės išėmimas ..................................................... 476

Galinių sieninių lempučių išėmimas ..................................................477

LED lempučių įdėjimas .................................................................... 481 Informacija apie remontą-Šaldytuvas ir šaldiklis 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.450iš769Dėl šio dokumento

Šios remonto nuorodos padeda naudotojui pataisyti prietaisus patiems pagal galiojantį ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija). Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką. Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodų.

1.2 Simbolių paaiškinimas

1.2.1 Pavojaus lygiai

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą. Įspėjimo lygis Reikšmė PAVOJUS Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai. ĮSPĖJIMAS Nepaisant įspėjamojo pranešimo, gali iš- tikti mirtis arba sunkūs sužalojimai. PERSPĖJIMAS Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai. DĖMESIO! Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas. Lentelė1: Pavojaus lygiai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodantys pavojaus rūšį. Šiame: dokumente naudojami tokie pavojaus simboliai Pavojaus simbolis Reikšmė Bendrasis įspėjamasis pranešimas Pavojinga elektros įtampa Sprogimo pavojus Įpjovimo pavojus Prispaudimo pavojus Dėl šio dokumento 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.451iš769Pavojaus simbolis Reikšmė Pavojus dėl karštų paviršių Pavojus dėl stipraus magnetinio lauko Pavojus dėl nejonizuojančiosios spindu- liuotės Lentelė2: Pavojaus simboliai

1.2.3 Įspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros. PAVOJUS Pavojaus tipas ir šaltinis! Galimos pasekmės, jei nepaisoma pavojaus/ įspėjimo. ▶ Priemonės ir draudimai pavojui išvengti. Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtam- pa. Paminėta priemonė, kaip išvengti pavojaus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio ▶ Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai: Bendr. simbolis Reikšmė Žymi specialų patarimą (tekstas ir(arba) grafika) Žymi paprastą patarimą (tik tekstas) Žymi nuorodą į vaizdo pamoką Bendr. simbolis Reikšmė Žymi reikalingus įrankius Žymi reikalingas prielaidas Žymi sąlygą (jei ..., tai ...) Žymi rezultatą Paleisti Žymi klavišą arba ekrano mygtuką [00123456] Žymi dalies numerį Būsena Žymi rodomą tekstą / langą (prietaiso ek- rane) Lentelė3: Bendrieji simboliai Dėl šio dokumento 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.452iš769Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! ¡ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį! ¡ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo. ¡ Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus. Pavojus susižeisti į aštrias briaunas! ¡ Mūvėkite apsaugines pirštines. Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių ¡ Avėkite apsauginius batus. ¡ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų. ¡ Neartinkite kūno dalių prie judančių konstrukcinių dalių. Rizika prietaiso saugai / veikimui! ¡ Naudokite tik originalias atsargines dalis. Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika! ¡ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių. Sauga 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.453iš769Įrankiai ir pagalbinės priemonės Paskyrimas Išsami informacija Vaizdai Šešiabriaunis įstatomasis atsuktu- vas [00340820] 2,5mm Plokščiasis atsuktu- vas Mentė 2,4mm x 0,4mm x 60mm, rinkinyje [00341820] Atsuktuvas su įpjo- vomis Mentė 10mm x 1,6mm x 200mm „Torx“ antgalis TX20 [00340865] 6,3mm (1/4 col.) Įrankiai ir pagalbinės priemonės 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.454iš769Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas. Durelės turi būti atidarytos. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.455iš7694.2 Durelių rankenos keitimas Specialūs įrankiai. Šešiabriaunis įstatomasis at- suktuvas 2,5mm [00340820]

4.2.1 Durelių rankenos nuėmimas

1. Išsukite du varžtus (1).

2. Nuimkite durelių rankeną (2).

Durelių rankena nuimta. Antrų durelių rankeną galima nuimti tokiu pačiu būdu.

4.2.2 Durelių rankenos tvirtinimas

1. Pritaikykite rankeną vertikaliai prie jau įstatytų varžtų.

Skylutės rankenoje turi būti nukreiptos aukštyn ir žemyn.

2. Sukdami pagal laikrodžio rodyklę priveržkite įdėtus varžtus rankenos apačioje ir

viršuje. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.456iš7694.3 Stalčiaus rankenos keitimas Specialūs įrankiai. Šešiabriaunis įstatomasis at- suktuvas 2,5mm [00340820]

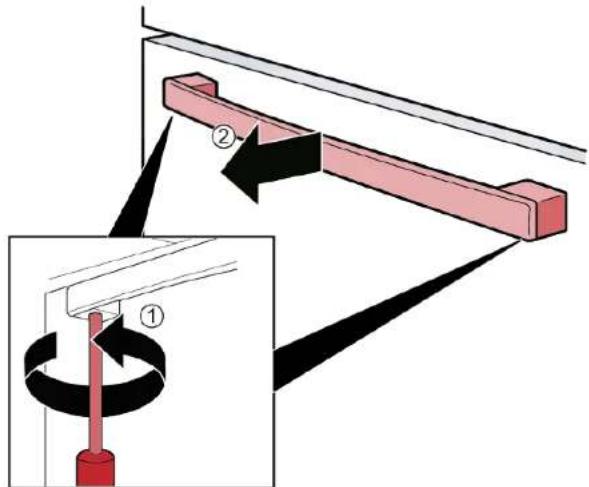

4.3.1 Stalčiaus rankenos nuėmimas

1. Išsukite du varžtus (1).

2. Nuimkite stalčiaus rankeną(2).

Stalčiaus rankena nuimta.

4.3.2 Stalčiaus rankenos uždėjimas

1. Horizontaliai įstatykite rankeną ant jau įdėtų varžtų.

Rankenoje esančios skylutės turi būti nukreiptos žemyn.

2. Sukdami pagal laikrodžio rodyklę iš apačios priveržkite rankenoje esančius varž-

tus. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.457iš7694.4 Kairiųjų durelių vyrių keitimas Specialūs įrankiai. „Torx“ antgalis TX20 6,3mm (1/4 col.) [00340865] ĮSPĖJIMAS Sunkūs ir dideli prietaisai! Nugaros ir raumenų sužalojimai ▶ Prietaiso dureles nuimti gali tik apmokyti specialistai. ▶ Norint perkelti prietaisą į kitą vietą, reikalingi du žmonės. ▶ Naudokite tik tinkamus įrankius ir įrangą. PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti ▶ Mūvėkite apsaugines pirštines. ĮSPĖJIMAS Paverstų prietaisų slydimas! Galimi kaulų lūžiai ir prispaudimai ▶ Apsaugokite prietaisus, kad jie nepaslystų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti. ▶ Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys. ▶ Apsaugokite konstrukcinę dalį, kad ji nenukristų. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju ▶ Elektrines dalis remontuoti turi kvalifikuoti elektrikai. ▶ Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pa- gal VDE 0701 arba šalyje galiojančius reglamentus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio ▶ Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo. Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaiso vidiniai tvirtinimo elementai turi būti nuimti. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.458iš7694.4.1 Kairiųjų durelių vyrių išmontavimas

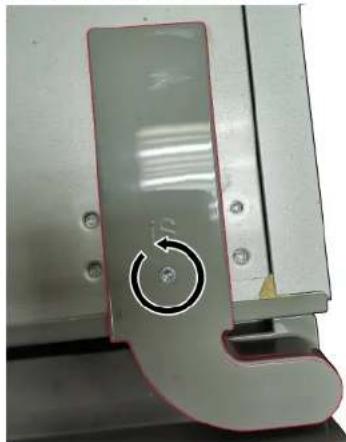

1. 1. Išsukite varžtą.

2. Nuimkite viršutinio vyrio uždangą.

2. Atjunkite durelių elektros jungtį.

Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.459iš7693. 1. Atsukite įžeminimo jungties varžtą (1).

2. Išsukite tris varžtus (2).

3. Nuimkite viršutinį vyrį.

Viršutinis vyris nuimtas.

4. Keldami aukštyn nuimkite kairiąsias dureles.

5. 1. Išsukite tris varžtus.

2. Nuimkite apatinį vyrį.

Apatinis vyris nuimtas.

4.4.2 Kairiųjų durelių vyrių montavimas

1. Uždėkite atvirkščia eilės tvarka.

2. Išlygiuokite šaldytuvo skyriaus dureles.

Išsamesnės informacijos ieškokite naudojimo instrukcijoje (AGA). Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.460iš7694.5 Dešiniųjų durelių vyrių keitimas Specialūs įrankiai. „Torx“ antgalis TX20 6,3mm (1/4 col.) [00340865] ĮSPĖJIMAS Sunkūs ir dideli prietaisai! Nugaros ir raumenų sužalojimai ▶ Prietaiso dureles nuimti gali tik apmokyti specialistai. ▶ Norint perkelti prietaisą į kitą vietą, reikalingi du žmonės. ▶ Naudokite tik tinkamus įrankius ir įrangą. PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti ▶ Mūvėkite apsaugines pirštines. ĮSPĖJIMAS Paverstų prietaisų slydimas! Galimi kaulų lūžiai ir prispaudimai ▶ Apsaugokite prietaisus, kad jie nepaslystų. PERSPĖJIMAS Pavojus, kad atpalaidavus varžtus dalys nukris! Krentančios dalys gali sužeisti. ▶ Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys. ▶ Apsaugokite konstrukcinę dalį, kad ji nenukristų. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju ▶ Elektrines dalis remontuoti turi kvalifikuoti elektrikai. ▶ Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pa- gal VDE 0701 arba šalyje galiojančius reglamentus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio ▶ Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo. Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Prietaiso vidiniai tvirtinimo elementai turi būti nuimti. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.461iš7694.5.1 Dešiniųjų durelių vyrių išmontavimas

1. 1. Išsukite varžtą.

2. Nuimkite viršutinio vyrio uždangą.

2. Atjunkite durelių elektros jungtį.

Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.462iš7693. 1. Atsukite įžeminimo jungties varžtą (1).

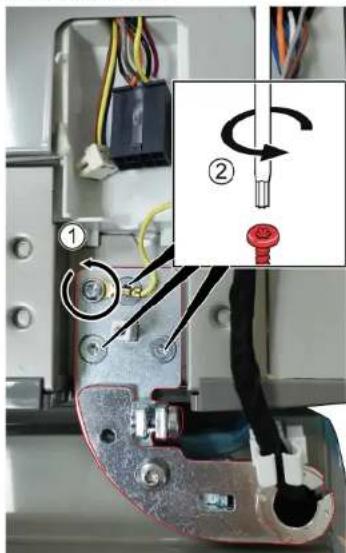

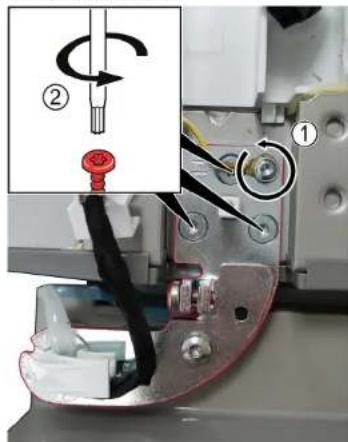

2. Išsukite tris varžtus (2).

3. Nuimkite viršutinį vyrį.

Viršutinis vyris nuimtas.

4. Keldami aukštyn nuimkite dešiniąsias dureles.

5. 1. Išsukite tris varžtus.

2. Nuimkite apatinį vyrį.

Apatinis vyris nuimtas.

4.5.2 Dešiniųjų durelių vyrių montavimas

1. Uždėkite atvirkščia eilės tvarka.

2. Išlygiuokite šaldytuvo skyriaus dureles.

Išsamesnės informacijos ieškokite naudojimo instrukcijoje (AGA). Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.463iš7694.6 Durelių lentynos keitimas Reikalavimas. Durelės turi būti atidarytos.

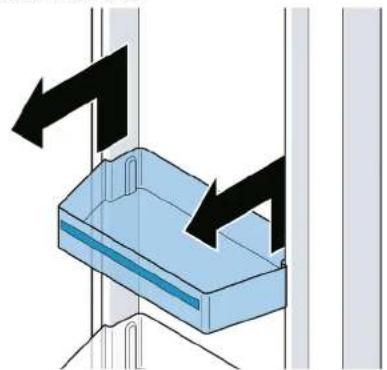

4.6.1 Durelių lentynos išėmimas

Iškelkite durelių lentyną. Durelių lentyna išimta.

4.6.2 Durelių lentynos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.464iš7694.7 Lentynos keitimas Reikalavimas. Durelės turi būti atidarytos.

1. Iškelkite lentyną (1).

4.7.2 Lentynos įdėjimas

Neuždenkite ventiliacijos angų. Lentyną dėkite atsargiai, kad nesubraižytumėte prietaiso. Įsitikinkite, kad kabliukai būtų iki galo įstatyti ir lentyna būtų horizontali.

Uždėkite atvirkščia eilės tvarka. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.465iš7694.8 Vidaus įrangos laikiklio keitimas Reikalavimas. Durelės turi būti atidarytos.

4.8.1 Vidaus įrangos laikiklio išėmimas

Iškelkite vidaus įrangos laikiklį. Vidaus įrangos laikiklis išimtas.

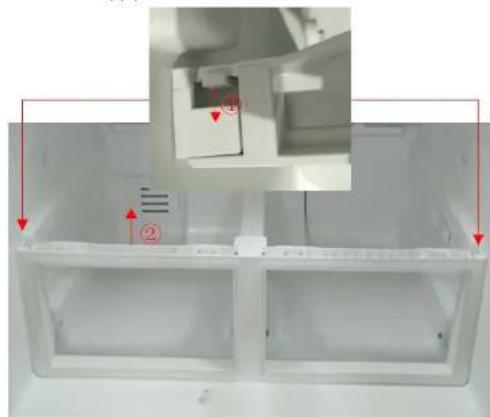

4.8.2 Vidaus įrangos laikiklio įdėjimas

Įsitikinkite, kad kabliukai būtų iki galo įstatyti ir vidaus įrangos laikiklis bū- tų horizontalus. Vidaus įrangos laikiklį įstatykite atsargiai, stengdamiesi nesubraižyti prie- taiso. Įsitikinkite, kad kabliukai būtų iki galo įstatyti ir vidaus įrangos laikiklis bū- tų horizontalus.

Uždėkite atvirkščia eilės tvarka. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.466iš7694.9 Ištraukiamos talpyklos keitimas Reikalavimas. Durelės turi būti atidarytos.

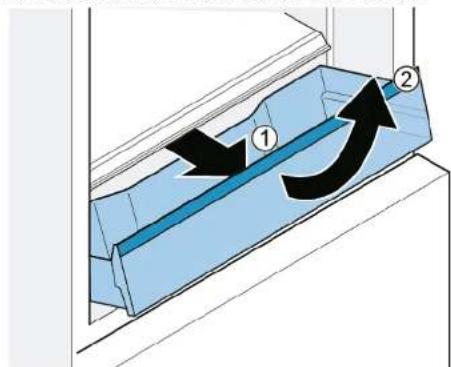

4.9.1 Ištraukiamos talpyklos išėmimas

1. Ištraukite talpyklą iki pat galo (1).

2. Pakelkite ištraukiamos talpyklos priekį ir ją išimkite (2).

Ištraukiama talpykla išimta.

4.9.2 Ištraukiamos talpyklos įdėjimas

1. Ištraukite teleskopinius bėgelius iki pat galo.

2. Uždėkite talpyklą ant teleskopinių bėgelių ir stumkite į prietaisą, kol ji užsifiksuos.

Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.467iš7694.10 Ištisos lentynos keitimas Reikalavimas. Durelės turi būti atidarytos.

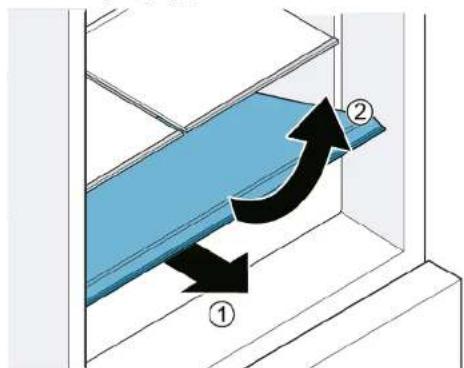

4.10.1 Ištisos lentynos išėmimas

1. Atidarykite talpyklą.

2. 1. Pakelkite ištisos lentynos priekį(1).

2. Išimkite ištisą lentyną (2).

Ištisa lentyna išimta.

4.10.2 Ištisos lentynos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.468iš7694.11 Atšaldytų šviežių produktų talpyklos keitimas Reikalavimas. Durelės turi būti atidarytos.

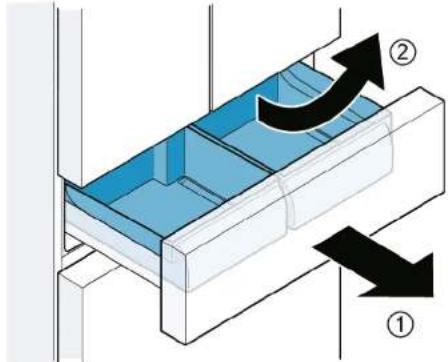

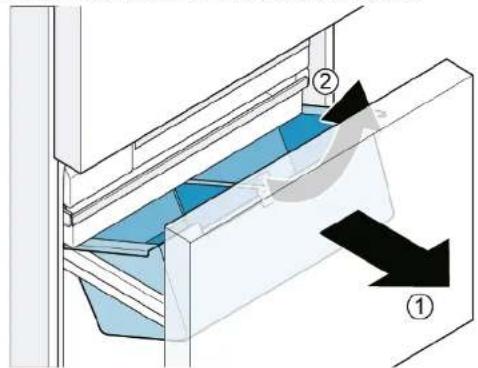

4.11.1 Atšaldytų šviežių produktų talpyklos išėmimas

1. Ištraukite stalčių iki pat galo (1).

2. Pakelkite talpyklos priekį (2).

Atšaldytų šviežių produktų talpykla išimta.

4.11.2 Atšaldytų šviežių produktų talpyklos įdėjimas

Įdedant talpyklos ir stalčiaus kreipiamieji bėgeliai turi atitikti kartu.

Uždėkite atvirkščia eilės tvarka. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.469iš7694.12 Šaldytų maisto produktų talpyklos (mažos) keitimas Reikalavimas. Durelės turi būti atidarytos.

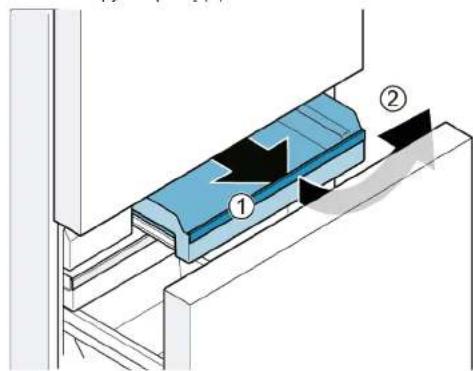

4.12.1 Šaldytų maisto produktų talpyklos (mažos) išėmimas

1. Ištraukite šaldiklio skyriaus stalčių iki pat galo.

2. 1. Ištraukite talpyklą iki pat galo (1).

2. Pakelkite talpyklos priekį (2).

Šaldytų maisto produktų talpykla (maža) išimta.

4.12.2 Šaldytų maisto produktų talpyklos (mažos) įdėjimas

1. Ištraukite teleskopinius bėgelius iki pat galo.

2. Įstatykite talpyklą į teleskopinius bėgelius ir stumkite į prietaisą, kol ji užsifiksuos.

Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.470iš7694.13 Šaldytų maisto produktų talpyklos (plokščios) keitimas Reikalavimas. Durelės turi būti atidarytos.

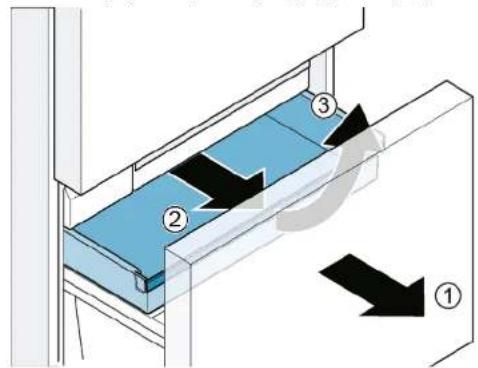

4.13.1 Šaldytų maisto produktų talpyklos (plokščios) išėmimas

1. Ištraukite šaldiklio skyriaus stalčių iki pat galo(1).

2. Ištraukite šaldytų maisto produktų talpyklą (plokščią)(2).

3. Iškelkite šaldytų maisto produktų talpyklą (plokščią) (3).

Šaldytų maisto produktų talpykla (plokščia) išimta.

4.13.2 Šaldytų maisto produktų talpyklos (plokščios) įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.471iš7694.14 Šaldytų maisto produktų talpyklos (didelės) keitimas Reikalavimas. Durelės turi būti atidarytos.

4.14.1 Šaldytų maisto produktų talpyklos (didelės) išėmimas

DĖMESIO! ĮRANGOS PAŽEIDIMAS! ▶ Jokiu būdu neišmikite iš šaldytų maisto produktų talpyklos skiria- mosios sienelės.

1. Iki galo ištraukite šaldiklio skyriaus stalčių ir išimkite šaldytų maisto produktų

talpyklą (plokščią)(1).

2. Iškelkite šaldytų maisto produktų talpyklą (didelę)(2).

Šaldytų maisto produktų talpykla (didelė) išimta.

4.14.2 Šaldytų maisto produktų talpyklos (didelės) įdėjimas

1. Ištraukite teleskopinius bėgelius iki pat galo.

2. Įstatykite talpyklą į teleskopinius bėgelius ir stumkite į prietaisą, kol ji užsifiksuos.

Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.472iš7694.15 Ledo kubelių talpyklos keitimas Reikalavimas. Durelės turi būti atidarytos.

4.15.1 Ledo kubelių talpyklos išėmimas

1. Ištraukite šaldiklio skyriaus stalčių iki pat galo.

2. 1. Ištraukite šaldytų maisto produktų talpyklą (plokščią) tiek kiek galima(1).

2. Išimkite ledo kubelių talpyklą (2).

Ledo kubelių talpykla išimta.

4.15.2 Ledo kubelių talpyklos įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.473iš7694.16 LED lempučių keitimas Specialūs įrankiai. Plokščiasis atsuktuvas Mentė 2,4mm x 0,4mm x 60mm, ri- nkinyje [00341820] „Torx“ antgalis TX20 6,3mm (1/4 col.) [00340865] Atsuktuvas su įpjovomis Mentė 10mm x 1,6mm x 200mm Jūsų prietaise įrengtas techninės priežiūros nereikalaujantis LED apšvie- timas. Šias lemputes gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai! PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju ▶ Elektrines dalis remontuoti turi kvalifikuoti elektrikai. ▶ Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pa- gal VDE 0701 arba šalyje galiojančius reglamentus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio ▶ Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo. PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti ▶ Mūvėkite apsaugines pirštines. Reikalavimas. Prietaisas turi būti atjungtas nuo maitinimo šaltinio. Durelės turi būti atidarytos. Viršutiniai vidiniai tvirtinimo elementai nuimti.

4.16.1 Viršutinės šaldytuvo skyriaus LED lemputės išėmimas

1. Pirštais aplink LED lemputės kraštą padarykite plyšį.

2. Įstatykite į plyšį plokščiąjį atsuktuvą ir traukdami žemyn išimkite viršutinę LED lem-

putę. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.474iš7693. Atjunkite LED lemputės gnybtą. Viršutinė šaldytuvo skyriaus LED lemputė išimta.

4.16.2 Šoninės šaldytuvo skyriaus lemputės išėmimas

1. Naudodamiesi plokščiuoju atsuktuvu nuimkite viršutinį šoninės lemputės laikiklį.

2. Naudodamiesi plokščiuoju atsuktuvu padarykite plyšį viename lemputės uždangos

šone ir kita ranka nuimkite uždangą. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.475iš7693. Tokiu pačiu būdu nuimkite LED juostelę.

4. Išimkite LED juostelę iš lizdo.

Šoninė šaldytuvo skyriaus lemputė išimta.

4.16.3 0 °C skyriaus lemputės išėmimas

1. Įstatykite plokščiąjį atsuktuvą į plyšį tarp lemputės uždangos ir durelių, kad juos at-

skirtumėte, ir taip nuimkite lemputės uždangą.

2. Atjunkite lemputės gnybtą.

Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.476iš7693. 1. Atpalaiduokite kabliuką(1).

2. Išimkite lemputę(2).

0 °C skyriaus lemputė išimta.

4.16.4 Galinių sieninių lempučių išėmimas

Dėl techninės konstrukcijos galinių sieninių lempučių negalima keisti at- skirai. Lemputės yra įtrauktos į galinių sieninių atsarginių dalių komplek- tą. Reikalavimas. Durelės atidarytos. Vidiniai šaldytuvo skyriaus elementai yra išimti. 0 °C skyriaus vidaus elementai yra išimti.

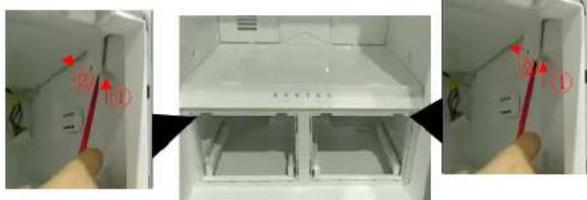

1. 1. Viena ranka laikykite drėgmės reguliavimo dangtelio užpakalinę dalį (1).

2. Atlaisvinkite dangtelį su kita ranka (2).

2. Taip pat išimkite antrą dangtelį.

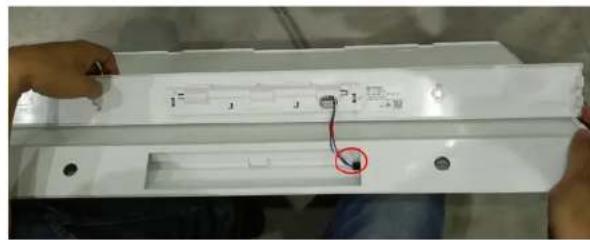

3. 1. Atlaisvinkite du gnybtus (1).

2. Ištraukite gnybtus (2).

Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.477iš7694. Ištraukite centrinę pertvarą.

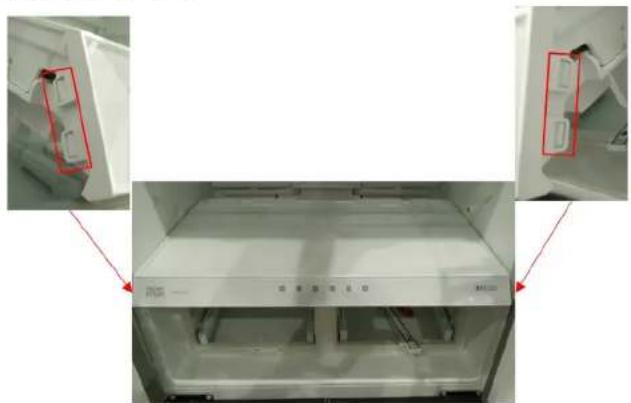

5. Atlaisvinkite keturis gnybtus.

6. Atjunkite ekrano modulio elektros jungtį.

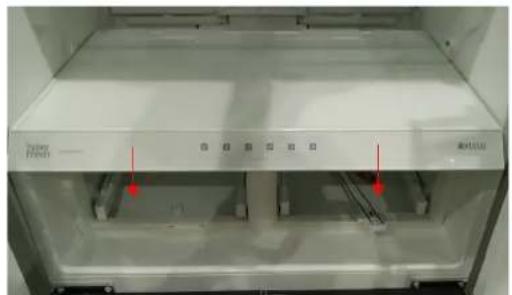

7. 1. Atlaisvinkite du gnybtus (1).

2. Išimkite rėmą (2).

Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.478iš7698. 1. Išsukite du varžtus (1).

2. Ištraukite vidurinę plokštę (2).

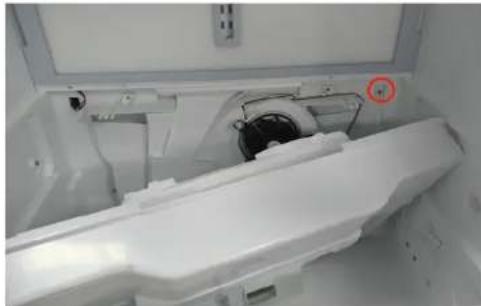

9. Traukite 0 °C skyriaus garintuvo dangtelį į išorę.

Atlaisvinant dangtelį pasigirs „spragtelėjimas“.

10. Atjungtas 0 °Cskyriaus temperatūros jutiklis.

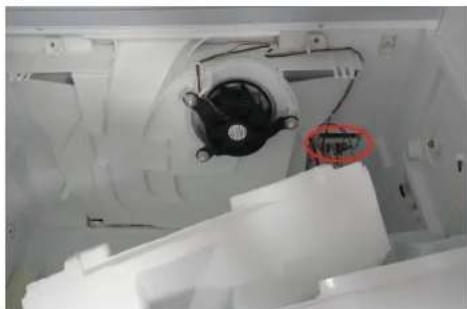

11. Atjunkite elektros jungtis nuo0 °C skyriaus garintuvo priekinio dangtelio elementų

grupės. 0 °C skyriaus garintuvo priekinio dangčio elementų grupė yra išimta. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.479iš76912. Atjunkite galinių sieninių lempučių elektros jungtį. 13. 1. Išsukite du varžtus (1).

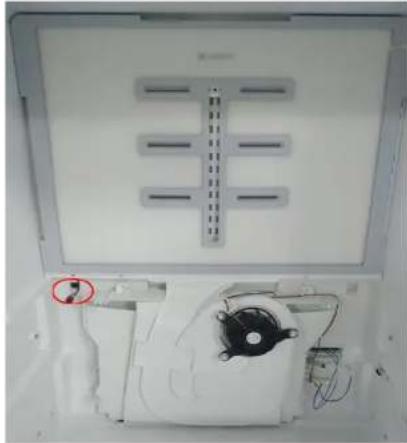

2. Ištraukite galinės sienėlės elementų grupę (2).

Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.480iš76914. Nuplėškite juostą ir atskirkite putplasčio kanalą nuo 0 °C skyriaus garintuvo prieki- nio dangtelio. Priekinė sienelė su integruotomis lemputėmis yra išimta.

4.16.5 LED lempučių įdėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2025-12-11_9001640334 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.481iš769Om dette dokumentet.....................................................................483
