NÁVOD NA OBSLUHU KF96RSBEA SIEMENS
Odobratie (veľkej) nádoby na zmrazené potraviny ............................. 632
Tieto pokyny pre opravu pomáhajú spotrebiteľovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021). Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík. Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.
Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva. Úroveň varovania Význam NEBEZPEČENSTVO Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia. VAROVANIE Možným následkom nerešpektovania va- rovného hlásenia je úmrtie alebo vážne zranenia. UPOZORNENIE Možným následkom nerešpektovania va- rovného hlásenia sú mierne zranenia. POZOR! Možným následkom nerešpektovania va- rovného hlásenia je poškodenie majetku. Tabuľka1: Úrovne nebezpečenstva
1.2.2 Symboly označujúce riziká
Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpe- čenstva. V tomto dokumente sa používajú nasledujúce symboly označujúce riziká: Symbol označujúci riziko Význam Všeobecné varovné hlásenie Nebezpečenstvo v súvislosti s elektrickým napätím Nebezpečenstvo výbuchu Nebezpečenstvo porezania Nebezpečenstvo pomliaždenia O tomto dokumente 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana611z769Symbol označujúci riziko Význam Nebezpečenstvo v súvislosti s horúcimi povrchmi Nebezpečenstvo v súvislosti s magnetic- kým poľom Nebezpečenstvo v súvislosti s neionizujú- cou radiáciou Tabuľka2: Symboly označujúce riziká
1.2.3 Štruktúra varovaní
Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru. NEBEZPEČENSTVO Druh a zdroj nebezpečenstva! Možné následky pri ignorovaní nebezpečenstva/varovania. ▶ Opatrenia a zákazy na zabránenie nebezpečenstvu. Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predídenie nebezpečenstvu. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom ▶ Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.
1.2.4 Všeobecné symboly
V tomto dokumente sa používajú nasledujúce všeobecné symboly: Všeob. symbol Význam Označenie špeciálneho pokynu (textové a/alebo grafické) Označenie jednoduchého pokynu (len textové) Všeob. symbol Význam Označenie prepojenia na videonávod Označenie požadovaných nástrojov Označenie požadovaných podmienok Označenie podmienky (ak ..., potom ...) Označenie výsledku Spustenie Označenie klávesu alebo tlačidla [00123456] Označenie čísla materiálu Stav Označenie zobrazeného textu/okna (na displeji spotrebiča) Tabuľka3: Všeobecné symboly O tomto dokumente 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana612z769Bezpečnosť
Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! ¡ Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektric- kým prúdom! ¡ Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce. ¡ Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. Riziko poranenia na ostrých hranách! ¡ Noste ochranné rukavice. Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na ťažkých a pohybujúcich sa komponentoch ¡ Noste ochrannú obuv. ¡ Zaistite ťažké komponenty proti pádu. ¡ Nesiahajte končatinami do pohybujúcich sa komponentov. Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča! ¡ Používajte len originálne náhradné diely. Riziko poškodenia elektrostaticky citlivých komponentov (ESD)! ¡ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov. Bezpečnosť 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana613z769Nástroje a pomôcky Označenie Detaily Snímky Šesťhranný imbu- sový kľúč [00340820] 2,5mm Plochý skrutkovač Čepeľ 2,4mm x 0,4mm x 60mm, v sade [00341820] Plochý skrutkovač Čepeľ 10mm x 1,6mm x 200mm Bit Torx TX20 [00340865] 6,3mm (1/4") Nástroje a pomôcky 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana614z769Oprava
4.1 Výmena tesnenia dvierok
Požiadavka: Dvierka sú otvorené. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana615z7694.2 Výmena dverovej úchytky Špeciálne nástroje: Šesťhranný imbusový kľúč 2,5mm [00340820]

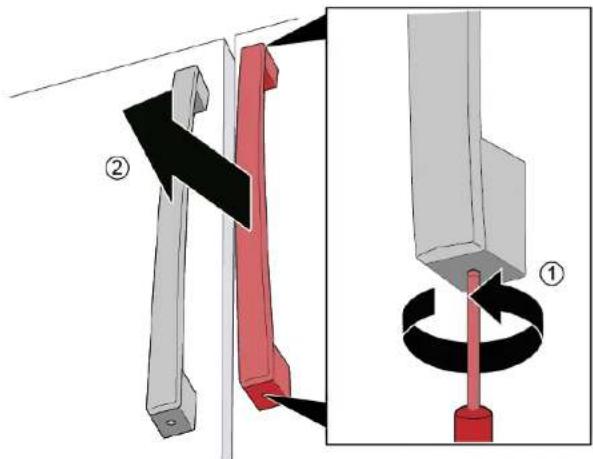

4.2.1 Odoberanie dverovej úchytky
2. Odoberte dverovú úchytku (2).
Dverová úchytka je odobratá. Druhá dverová úchytka sa dá odobrať rovnakým spôsobom.
4.2.2 Montáž dverovej úchytky
1. Prichyťte držadlo vertikálne na vopred namontované čapy.
Diery na držadle musia smerovať nahor a nadol.
2. Utiahnite vopred namontované skrutky v smere hodinových ručičiek do držadla
zhora a zdola. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana616z7694.3 Výmena držadla zásuvky Špeciálne nástroje: Šesťhranný imbusový kľúč 2,5mm [00340820]
1. Držadlo vložte horizontálne do vopred namontovaných čapov.
Diery na držadle musia smerovať nadol.
2. Utiahnite vopred namontované skrutky v smere hodinových ručičiek do držadla

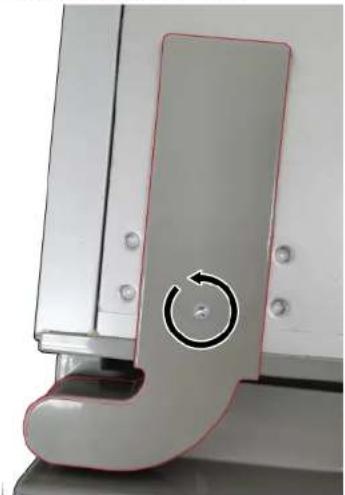

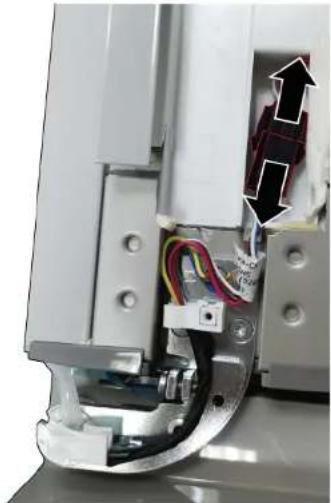

zdola. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana617z7694.4 Výmena ľavých závesov dverí Špeciálne nástroje: Bit Torx TX20 6,3mm (1/4") [00340865] VAROVANIE Ťažké, objemné spotrebiče! Poranenie chrbta a svalov ▶ Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník. ▶ Na presunutie spotrebiča sa vyžadujú dve osoby. ▶ Použite vhodné nástroje a vybavenie. UPOZORNENIE Ostré hrany! Rezné poranenia ▶ Noste ochranné rukavice. VAROVANIE Zošmyknutie naklonených spotrebičov! Zlomeniny/pomliaždenia ▶ Zaistite spotrebiče proti zošmyknutiu. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi. ▶ Zaistite komponent proti pádu. POZOR! Riziko pádu dielov po uvoľnení skrutiek! Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy. ▶ Zaistite komponent proti pádu. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy ▶ Elektrické diely má opravovať kvalifikovný elektrikár. ▶ Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom ▶ Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv. Požiadavka: Spotrebič je odpojený od elektrického napájania. Tvarovky z interiéru spotrebiča sú odobraté. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana618z7694.4.1 Odoberanie ľavých závesov dverí
4. Odoberte ľavé dvierka pohybom nahor.

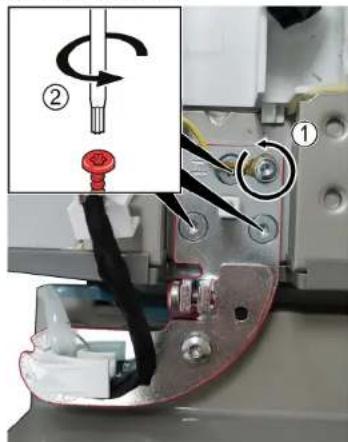

5. 1. Odskrutkujte tri skrutky.
2. Odoberte spodný záves.
Spodný záves je odobratý.
4.4.2 Montáž ľavých závesov dverí

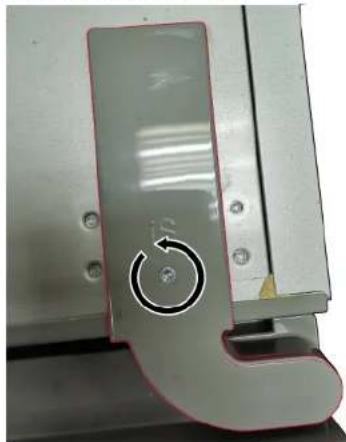

Podrobnosti nájdete v Príručke pre používateľa (AGA). Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana620z7694.5 Výmena pravých závesov dverí Špeciálne nástroje: Bit Torx TX20 6,3mm (1/4") [00340865] VAROVANIE Ťažké, objemné spotrebiče! Poranenie chrbta a svalov ▶ Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník. ▶ Na presunutie spotrebiča sa vyžadujú dve osoby. ▶ Použite vhodné nástroje a vybavenie. UPOZORNENIE Ostré hrany! Rezné poranenia ▶ Noste ochranné rukavice. VAROVANIE Zošmyknutie naklonených spotrebičov! Zlomeniny/pomliaždenia ▶ Zaistite spotrebiče proti zošmyknutiu. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi. ▶ Zaistite komponent proti pádu. POZOR! Riziko pádu dielov po uvoľnení skrutiek! Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy. ▶ Zaistite komponent proti pádu. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy ▶ Elektrické diely má opravovať kvalifikovný elektrikár. ▶ Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom ▶ Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv. Požiadavka: Spotrebič je odpojený od elektrického napájania. Tvarovky z interiéru spotrebiča sú odobraté. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana621z7694.5.1 Odoberanie pravých závesov dverí

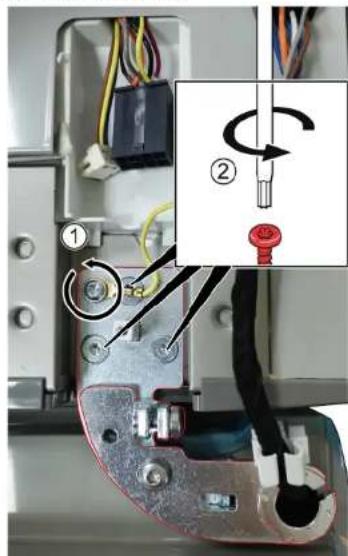

2. Odoberte spodný záves.
Spodný záves je odobratý.
Podrobnosti nájdete v Príručke pre používateľa (AGA). Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana623z7694.6 Výmena poličky v dvierkach Požiadavka: Dvierka sú otvorené.

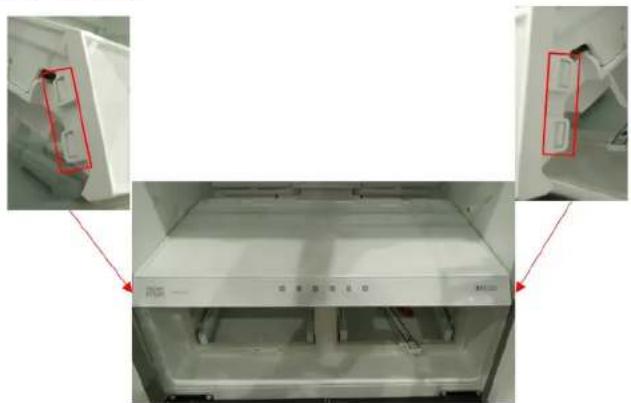

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana624z7694.7 Výmena odkladacej plochy Požiadavka: Dvierka sú otvorené.
Nezakrývajte vetracie otvory. Odkladaciu plochu vložte opatrne, aby ste nepoškriabali spotrebič. Uistite sa, že sú háčiky úplne vložené a odkladacia plocha je horizontál- ne.

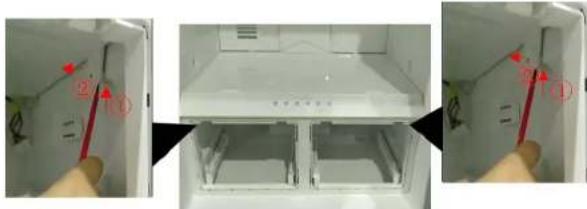

Skontrolujte, či sú háčiky úplne vložené a pás s vybavením je horizontál- ne. Pás s vybavením vložte opatrne, aby ste nepoškriabali spotrebič. Skontrolujte, či sú háčiky úplne vložené a pás s vybavením je horizontál- ne.
Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana626z7694.9 Výmena vysúvacej nádoby Požiadavka: Dvierka sú otvorené.
4.9.1 Odobratie vysúvacej nádoby
2. Nadvihnite vyťahovaciu nádobu za prednú časť a odoberte (2).
Vysúvacia nádoba je odobratá.
4.9.2 Montáž vysúvacej nádoby
1. Úplne vytiahnite teleskopické koľajnice.
2. Umiestnite nádobu na teleskopické koľajnice a zatlačte do spotrebiča, aby zacvak-
la. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana627z7694.10 Výmena pevnej odkladacej plochy Požiadavka: Dvierka sú otvorené.

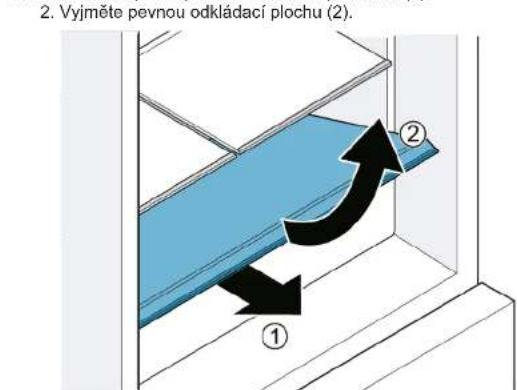

2. 1. Nadvihnite pevnú odkladaciu plochu za prednú časť (1).
2. Odoberte pevnú odkladaciu plochu (2).
Pevná odkladacia plocha je odobratá.
4.10.2 Montáž pevnej odkladacej plochy
Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana628z7694.11 Výmena nádoby cool-fresh Požiadavka: Dvierka sú otvorené.

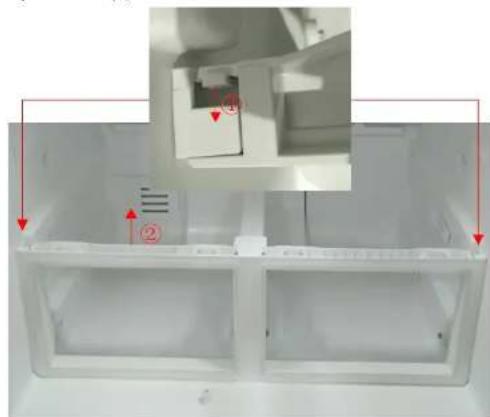

2. Nadvihnite nádobu za prednú časť (2).
Počas vloženia musí vodiaca koľajnica nádoby a zásuvka do seba za- padnúť.
Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana629z7694.12 Výmena (malej) nádoby na zmrazené potraviny Požiadavka: Dvierka sú otvorené.
2. Nadvihnite nádobu za prednú časť (2).
1. Úplne vytiahnite teleskopické koľajnice.
2. Umiestnite nádobu na teleskopické koľajnice a zatlačte do spotrebiča, aby zacvak-
la. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana630z7694.13 Výmena (plochej) nádoby na zmrazené potraviny Požiadavka: Dvierka sú otvorené.
Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana631z7694.14 Výmena (veľkej) nádoby na zmrazené potraviny Požiadavka: Dvierka sú otvorené.
4.14.1 Odobratie (veľkej) nádoby na zmrazené potraviny
2. Nadvihnite (veľkú) nádobu na zmrazené potraviny (2).
(Veľká) nádoba na zmrazené potraviny je odobratá.
4.14.2 Montáž (veľkej) nádoby na zmrazené potraviny
1. Úplne vytiahnite teleskopické koľajnice.
2. Umiestnite nádobu na teleskopické koľajnice a zatlačte do spotrebiča, aby zacvak-
la. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana632z7694.15 Výmena nádoby na ľadové kocky Požiadavka: Dvierka sú otvorené.
4.15.1 Odobratie nádoby na ľadové kocky
2. Odoberte nádobu na ľadové kocky (2).
Nádoba na ľadové kocky je odobratá.
4.15.2 Montáž nádoby na ľadové kocky
Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana633z7694.16 Výmena LED žiaroviek Špeciálne nástroje: Plochý skrutkovač Čepeľ 2,4mm x 0,4mm x 60mm, v sade [00341820] Bit Torx TX20 6,3mm (1/4") [00340865] Plochý skrutkovač Čepeľ 10mm x 1,6mm x 200mm Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik! NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy ▶ Elektrické diely má opravovať kvalifikovný elektrikár. ▶ Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom ▶ Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv. UPOZORNENIE Ostré hrany! Rezné poranenia ▶ Noste ochranné rukavice. Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené. Horné tvarovky z interiéru sú odobraté.
4.16.1 Odobratie hornej LED žiarovky v chladiacom priestore
1. Vytvorte medzeru pomocou prsta okolo okraju LED žiarovky.
2. Do medzery vložte plochý skrutkovač a odoberte hornú LED žiarovku v zobraze-

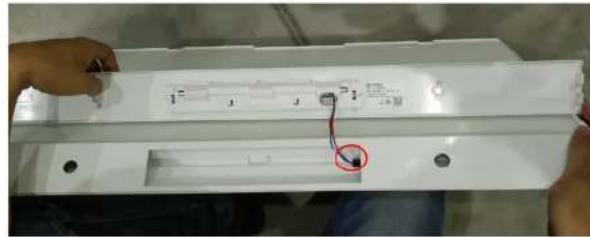

nom smere. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana634z7693. Odpojte terminál LED žiarovky. Horná LED žiarovka v chladiacom priestore je odobratá.
4.16.2 Odobratie bočnej LED žiarovky v chladiacom priestore
1. Pomocou plochého skrutkovača odstráňte horný držiak bočnej žiarovky.
2. Pomocou plochého skrutkovača vytvorte medzeru na jednej strane krytu žiarovky
a druhou rukou odoberte kryt. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana635z7693. Rovnakým spôsobom odoberte pás LED.
4. Odoberte pás LED zo zásuvky.
Bočná LED žiarovka v chladiacom priestore je odobratá.
4.16.3 Odobratie žiarovky priestoru 0 °C
1. Odoberte kryt žiarovky vložením plochého skrutkovača do medzery medzi kryt
žiarovky a dvierka, čím ich oddelíte.

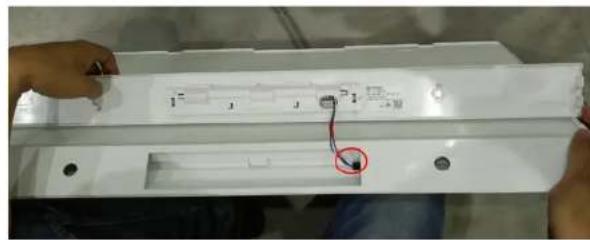

2. Odpojte terminál žiarovky.

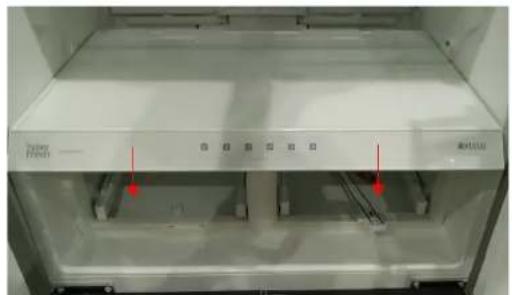

Kvôli technickej štruktúre nie je možné vymeniť žiarovky na zadnej stene osobitne. Žiarovky sú súčasťou súpravy s náhradnými dielmi pre zadnú stenu. Požiadavka: Dvierka sú otvorené. Tvarovky interiéru v chladiacom priestore sú odobraté. 0 °C tvarovky interiéru priehradky sú odobraté.
1. 1. Zadnú časť krytu nastavenia vlhkosti pridržte jednou rukou (1).
2. Kryt uvoľnite druhou rukou (2).
2. Druhý kryt odoberte rovnakým spôsobom.
3. 1. Uvoľnite dve úchytky (1).
5. Uvoľnite štyri úchytky.

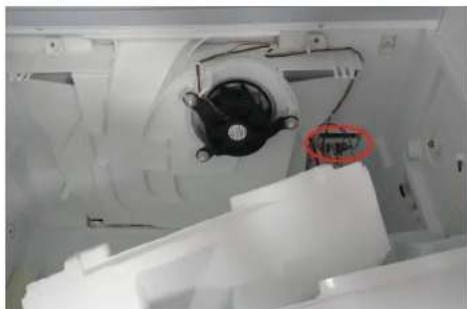

6. Odpojte indikátor elektrického pripojenia modulu.
7. 1. Uvoľnite dve úchytky (1).
Pri uvoľňovaní krytu budete počuť „kliknutie“.
10. Odpojte teplotný senzor 0 °C priehradky.
11. Odpojte všetky elektrické pripojenia skupiny predného krytu odparovača 0 °C

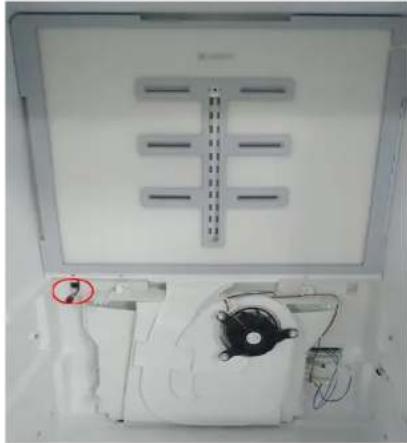

priehradky. Skupina predného krytu odparovača 0 °C priehradky je odobratá. Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana639z76912. Odpojte elektrické pripojenie žiaroviek zadnej steny. 13. 1. Odskrutkujte dve skrutky (1).
2. Vytiahnite skupinu zadnej steny (2).
Oprava 2025-12-11_9001640334 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana640z76914. Strhnite pásku a oddeľte penové potrubie z predného krytu odparovača 0 °C priehradky. Zadná stena s integrovanými žiarovkami je odobratá.
