Typ produktu	Mraznička
Značka	Siemens
Model	KI86SSDE0
Rozmery (V x Š x H)	186 x 60 x 65 cm
Hmotnosť	72 kg
Energetická trieda	E
Objem mrazničky	220 L
Výdrž pri výpadku prúdu	15 h
Mraziaca kapacita	10 kg/24h
Napájanie	220-240 V, 50 Hz
Klimatická trieda	SN-T
Hladina hluku	42 dB
Hlavné funkcie	Ventilované chladenie (No Frost), teplotný alarm, LED osvetlenie
Dostupné náhradné diely	Tesnenie dverí, pánty, police, zásobníky, LED osvetlenie
Index opraviteľnosti	8,0/10
Bezpečnosť	Pred zásahom odpojiť od siete, nosiť ochranné rukavice
Údržba	Pravidelné čistenie mäkkou handričkou, žiadne manuálne odmrazovanie (No Frost)

Často kladené otázky - KI86SSDE0 SIEMENS

Ako vymeniť tesnenie dverí?

Otvorte dvere, vytiahnite staré tesnenie, potom nainštalujte nové tesnenie pevným stlačením. Podrobnosti nájdete v návode.

Ako vymeniť LED osvetlenie?

Odpojte spotrebič od siete a počkajte 60 sekúnd. Odstráňte kryt LED reflektora plochým skrutkovačom, odpojte modul a vymeňte ho. Nebezpečenstvo úrazu elektrickým prúdom, v prípade potreby zavolajte odborníka.

Ako vybrať police z mrazničky?

Mierne nadvihnite policu a vytiahnite ju dopredu. Pri výsuvných policiach sklopte poistnú páčku.

Čo robiť, ak je teplota príliš vysoká?

Skontrolujte, či sú dvere správne zatvorené a tesnenie nie je poškodené. Uistite sa, že vetracie otvory nie sú upchaté. Ak problém pretrváva, kontaktujte zákaznícky servis.

Ako vyčistiť mrazničku?

Odpojte spotrebič od siete, vyprázdnite ho a vyčistite vnútro mäkkou handričkou a mydlovou vodou. Opláchnite a osušte. Nepoužívajte abrazívne prostriedky.

Kde nájsť náhradné diely?

Diely ako tesnenie dverí, pánty a zásobníky sú k dispozícii u spoločnosti Siemens alebo autorizovaných predajcov. Používajte iba originálne diely.

Mraznička vydáva hluk, je to normálne?

Mierny bzučivý zvuk je normálny. Ak je hluk nezvyčajný, skontrolujte, či je spotrebič v rovine a či sa nič nedotýka zadnej strany.

Ako vymeniť zásobník na ovocie a zeleninu?

Vytiahnite zásobník dopredu až na doraz, potom ho nadvihnite a vyberte. Montáž vykonajte v opačnom poradí.

Čo robiť pri výpadku prúdu?

Neotvárajte dvere, aby ste udržali chlad. Výdrž je približne 15 hodín. Potom skontrolujte kvalitu mrazených potravín.

Ako zmeniť smer otvárania dverí?

Táto operácia vyžaduje demontáž pántov. Pozrite si montážny návod alebo zavolajte odborníka, aby ste predišli poškodeniu.

NÁVOD NA OBSLUHU KI86SSDE0 SIEMENS

1.1 Dôležité informácie 421

1.1.1 Účel 421

1.2 Vysvetlenie symbolov 421

1.2.1 Úrovne nebezpečenstva.... 421

1.2.2 Symboly označujúce riziká 421

1.2.3 Štruktúra varovaní 422

Nástroje a pomôcky 424

Oprava 425

4.1 Výmena tesnenia dvierok.... 425

4.2.1 Odobratie plochého závesu 426

4.3 Výmena posuvného závesu 429

4.3.1 Odobratie posuvného závesu 429

4.4 Výmena poličky v dvierkach 431

4.4.1 Odobratie poličky v dvierkach 431

4.4.2 Montáž poličky do dvierok 431

4.5 Výmena odkladacej plochy.... 432

4.5.1 Odobratie odkladacej plochy.... 432

4.5.2 Montáz odkladacej plochy 432

4.6 Výmena výsuvnej police 433

4.6.1 Odobratie výsuvnej police 433

4.11 Výmena nádoby cool-fresh 438

4.11.1 Odobratie nádoby cool-fresh 438

4.11.2 Montáž nádoby cool-fresh 438

4.12 Výmena výsuvnej nádoby.... 439

4.12.1 Odobratie výsuvnej nádoby.... 439

4.12.2 Montáž výsuvnej nádoby.... 439

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.
  Riziko poranenia na ostrých hranách!
  ■ Noste ochranné rukavice.
  Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch
  ■ Noste ochrannú obuv.
  ■ Zaistite t'ažké komponenty proti pádu.
  ■ Nesiahajte končatinami do pohybujúcich sa komponentov.
  Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!
  ■ Používajte len originálne náhradné diely.
  Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
  ■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

Oprava

Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku sú odobraté. Prečítajte si návod na montáz.
Dvierka sú otvorené.

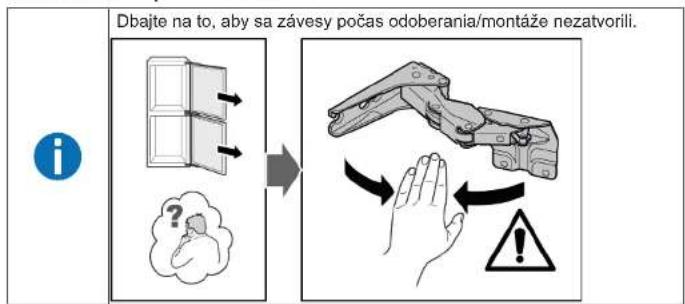

4.2.1 Odobratie plochého závesu

1. Odoberte štyri kryty závesu.


1. 1. Uvoľnite štyri skrutky (1).

2. Vysuňte a odoberte horné dvierka (2).

1. 1. Odoberte štyri skrutky (1).

2. Odoberte závesy (2).

Závesy horných dvierok sú odobraté.

1. 1. Uvol'nite štyri skrutky (1).

2. Vysuňte a odoberte spodné dvierka (2).

1. 1. Odoberte štyri skrutky (1).

2. Odoberte závesy (2).

Závesy spodných dvierok sú odobraté.

Oprava

4.3 Výmena posuvného závesu

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka nábytku a dvierka spotrebiča sú oddelené. Prečítajte si návod na montáz.

4.3.1 Odobratie posuvného závesu

1. 1. Odskrutkujte dve skrutky (1).

2. Odoberte horný záves horných dvierok (2).

3. Odoberte horné dvierka (3).
4. Odskrutkujte dve skrutky (4).
5. Odoberte horný záves spodných dvierok (5).
6. Odoberte spodné dvierka (6).

1. 1. Odoberte štyri skrutky (1).
2. Odoberte spodné závesy

4.4 Výmena poličky v dvierkach

Požiadavka:

Dvierka sú otvorené.

4.4.1 Odobratie poličky v dvierkach

▶ Poličku v dvierkach zodvihnite smerom nahor.

4.5 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.5.2 Montáž odkladacej plochy

4.6 Výmena výsuvnej police

Požiadavka:

Dvierka sú otvorené.

4.6.1 Odobratie výsuvnej police

1. Vysuňte výsuvnú policu, aby sa uvoľnila blokovacia úchytka.

1. Znížte výsuvnú policu a vyklopte ju nabok.

2. Výsuvná polica je odobratá.

4.6.2 Montáž výsuvnej police

Dvierka sú otvorené.

4.7.1 Odobratie police mraziaceho priestoru

Vysuňte policu mraziaceho priestoru.

Dvierka sú otvorené.

4.8.1 Odobratie nádoby na zmrazené potraviny

1. Úplne vytiahnite nádobu na zmrazené potraviny (1).
2. Odoberte nádobu na zmrazené potraviny (2).

Dvierka sú otvorené.

1. Úplne vytiahnite nádobu (1).

2. Odoberte nádobu (2).

Dvierka sú otvorené.

4.10.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu

1. Odoberte sklenenú dosku z priehradky.

4.11 Výmena nádoby cool-fresh

Požiadavka:

Dvierka sú otvorené.

4.11.1 Odobratie nádoby cool-fresh

1. Nádobu cool-fresh nakloňte dopredu (1).
2. Odoberte nádobu cool-fresh (2).

4.12 Výmena výsuvnej nádoby

Požiadavka:

Dvierka sú otvorené.

4.12.1 Odobratie výsuvnej nádoby

1. Výsuvnú nádobu nakloňte dopredu (1).

2. Odoberte výsuvnú nádobu (2)

4.12.2 Montáž výsuvnej nádoby

Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

• Elektrické diely má opravovat' kvalifikovný elektrikár.
  Po oprave zariad'te vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Úmrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
√ Poličky chladiaceho priestoru sú odobraté.

4.13.1 Odoberanie bodového LED svetla
