Tip produs	Congelator
Marcă	Siemens
Model	KI86SSDE0
Dimensiuni (Î x L x A)	186 x 60 x 65 cm
Greutate	72 kg
Clasă energetică	E
Volum congelator	220 L
Autonomie în caz de pană	15 h
Capacitate de congelare	10 kg/24h
Alimentare	220-240 V, 50 Hz
Clasă climatică	SN-T
Nivel sonor	42 dB
Funcții principale	Răcire ventilată (No Frost), alarmă de temperatură, iluminare LED
Piese de schimb disponibile	Garnitură ușă, balamale, rafturi, sertare, iluminare LED
Indice de reparabilitate	8,0/10
Siguranță	Deconectați înainte de intervenție, purtați mănuși de protecție
Întreținere	Curățare regulată cu o cârpă moale, fără dezghețare manuală (No Frost)

Întrebări frecvente - KI86SSDE0 SIEMENS

Cum se înlocuiește garnitura ușii?

Deschideți ușa, scoateți garnitura veche trăgând, apoi montați garnitura nouă apăsând ferm. Consultați manualul pentru mai multe detalii.

Cum se schimbă iluminarea LED?

Deconectați aparatul și așteptați 60 de secunde. Scoateți capacul proiectorului LED cu o șurubelniță plată, deconectați modulul și înlocuiți-l. Risc de electrocutare, apelați un profesionist dacă este necesar.

Cum se scot rafturile din congelator?

Ridicați ușor raftul și trageți-l în față. Pentru rafturile telescopice, coborâți clapeta de blocare.

Ce trebuie făcut dacă temperatura este prea ridicată?

Verificați dacă ușa este bine închisă și dacă garnitura nu este deteriorată. Asigurați-vă că orificiile de ventilație nu sunt obstrucționate. Dacă problema persistă, contactați serviciul de asistență.

Cum se curăță congelatorul?

Deconectați aparatul, goliți-l și curățați interiorul cu o cârpă moale și apă cu săpun. Clătiți și uscați. Nu utilizați produse abrazive.

Unde se găsesc piese de schimb?

Piesele precum garnitura ușii, balamalele și sertarele sunt disponibile la Siemens sau la distribuitorii autorizați. Utilizați numai piese originale.

Congelatorul face zgomot, este normal?

Un ușor zumzet este normal. Dacă zgomotul este neobișnuit, verificați dacă este nivelat și dacă nimic nu atinge partea din spate.

Cum se schimbă sertarul pentru fructe și legume?

Trageți sertarul în față până la limită, apoi ridicați-l pentru a-l scoate. Montarea se face în ordine inversă.

Ce trebuie făcut în caz de întrerupere a curentului?

Nu deschideți ușa pentru a păstra frigul. Autonomia este de aproximativ 15 ore. Apoi, verificați calitatea alimentelor congelate.

Cum se inversează sensul de deschidere al ușii?

Această operațiune necesită demontarea balamalelor. Consultați manualul de montaj sau apelați un profesionist pentru a evita orice deteriorare.

MANUAL DE UTILIZARE KI86SSDE0 SIEMENS

Indicii pentru reparații - Combină frigorifică

i Referitor la acest document.... 399

1.1 Informatii importante 399
1.1.1 Aplicabilitatea 399

1.2 Explicatia simbolurilor 399

1.2.1 Nivelurile de pericol.... 399

1.2.2 Simbolurile de pericol 399

1.2.3 Structura avertismentelor....400

2.1 Instructiuni generale de sigurantă....401

2.1.1 Toate aparatele electrocasnice 401

Instrumente și materiale utile.... 402

Repararea....403

4.1 Înlocuirea garniturii uşii 403

4.2 Înlocuirea balamalei plate.... 404

4.2.1 Demontarea balamalei plate 404

4.2.2 Montarea balamalei plate 406

4.3 Înlocuirea balamalei glisante 407

4.3.1 Demontarea balamalei glisante.... 407

4.3.2 Montarea balamalei glisante 408

4.4 Repoziționarea raftului pentru ușă 409

4.4.1 Demontarea raftului pentru uşă.... 409

4.4.2 Montarea raftului pentru uşă 409

4.5 Repozitionarea raftului 410

4.5.1 Demontarea raftului.... 410

4.5.2 Montarea raftului.... 410

4.6 Repoziționarea raftului extensibil 411

4.6.1 Demontarea raftului extensibil.... 411

4.6.2 Montarea raftului extensibil 411

4.7 Repozitionarea raftului din compartimentul congelatorului.... 412

4.7.1 Demontarea raftului din compartimentul congelatorului.... 412

4.7.2 Montarea raftului din compartimentul congelatorului.... 412

4.8 Repozitionarea containerului pentru alimente înghețate 413

4.8.1 Demontarea containerului pentru alimente înghețate 413

4.8.2 Montarea containerului pentru alimente înghețate.... 413

4.9 Repozitionarea containerului pentru fructe și legume.... 414

4.9.1 Demontarea containerului pentru fructe și legume 414

4.9.2 Montarea containerului pentru fructe și legume 414

4.10 Repoziționarea separatorului și a capacului containerului pentru fructe și legume.... 415

4.10.1 Demontarea separatorului și a capacului containerului pentru fructe și legume 415

4.10.2 Montarea separatorului și a capacului containerului pentru fructe și legume.... 415

4.11 Repozitionarea containerului pentru alimente proaspete.... 416

4.11.1 Demontarea containerului pentru alimente proaspete 416

4.11.2 Montarea containerului pentru alimente proaspete.... 416

4.12 Repozitionarea containerului extensibil.... 417

4.12.1 Demontarea containerului extensibil 417

4.12.2 Montarea containerului extensibil.... 417

4.13 Înlocuirea spotului luminos LED 418

4.13.1 Demontarea spotului luminos LED 418

4.13.2 Montarea spotului luminos LED 419

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protecție[00342013]	60 cm x 50 cm
Cap torx TX20[00340865]	6,3 mm (1/4")
Instrumentul auxili-ar[00342180]	Instrument pentru slăbirea pie-selor din plastic, "magic tool"

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

Repararea

4.2 Înlocuirea balamalei plate

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa piesei de mobilier este demontată. Consultați Instrucțiunile de montare.

Uşa este deschisă.

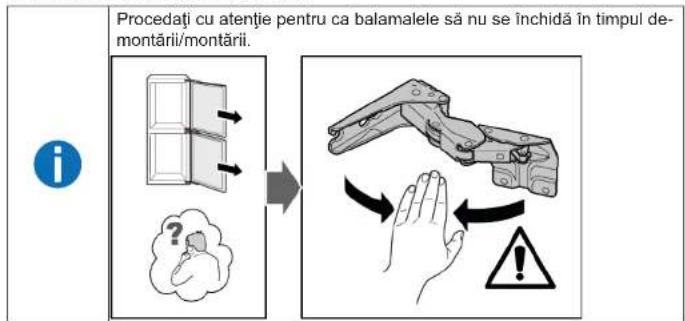

4.2.1 Demontarea balamalei plate

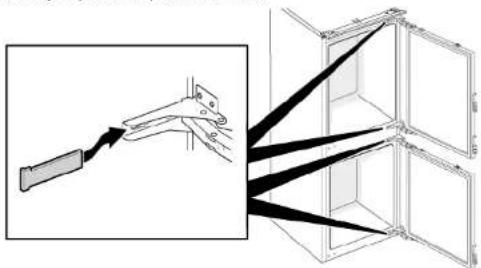

1. Demontați capacele a patru balamale.

1. 1. Slăbiți patru şuruburi (1).

2. Glisati uşa de sus în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

1. 1. Slăbiti patru şuruburi (1).

2. Glisati uşa de jos în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea balamalei glisante

Scule speciale:

- Fixati componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa piesei de mobilier și ușa aparatului sunt separate. Consultați Instrucțiunile de montare.

4.3.1 Demontarea balamalei glisante

1. 1. Deşurubați două şuruburi (1).

2. Demontați balamaua de sus a ușii de sus (2).

3. Demontați ușa de sus (3).
4. Deşurubați două şuruburi (4).
5. Demontați balamaua de sus a ușii de jos (5).
6. Demontați ușa de jos (6).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele de jos (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.4.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.4.2 Montarea raftului pentru uşă

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repoziționarea raftului

Cerință:

Uşa este deschisă.

4.5.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.5.2 Montarea raftului

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repozitionarea raftului extensibil

Cerință:

Uşa este deschisă.

4.6.1 Demontarea raftului extensibil

1. Trageți afară raftul extensibil până când blocatorul se decuplează.

1. Coborâți raftul extensibil și scoateți-l afară inclinându-l pe o parte.

2. Raftul extensibil este demontat.

4.6.2 Montarea raftului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului din compartimentul congelatorului

Cerință:

Uşa este deschisă.

4.7.1 Demontarea raftului din compartimentul congelatorului

- Trageți afară raftul din compartimentul congelatorului.

Raftul din compartimentul congelatorului este demontat.

4.7.2 Montarea raftului din compartimentul congelatorului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea containerului pentru alimente înghețate

Cerință:

Uşa este deschisă.

4.8.1 Demontarea containerului pentru alimente înghețate

1. Extrageți complet containerul pentru alimente înghețate (1).
2. Scoateți containerul pentru alimente înghețate (2).

Containerul pentru alimente înghețate este demontat.

4.8.2 Montarea containerului pentru alimente înghețate

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.9.1 Demontarea containerului pentru fructe și legume

▶ 1. Extrageți containerul complet (1).
2. Scoateți containerul (2).

Containerul este demontat.

4.9.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Repoziționarea separatorului și a capacului containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.10.1 Demontarea separatorului și a capacului containerului pentru fructe și legume

1. Îndepărtați placa de sticlă de pe separator.

1. Scoateți containerul pentru fructe și legume.→414

2. 1. Apăsați maneta prezentă pe ambele părți laterale de pe fața inferioară a separatorului (1).

3. Tragetii separatorul în sus (2).

1. Ridicati separatorul și scoateți-l răsucindu-l pe o parte.

→ Separatorul este demontat.

1. 1. Ridicati capacul containerului pentru fructe și legume.

2. Trageți capacul containerului pentru fructe și legume în față și scoateți-I răsucindu-I pe o parte.

Capacul containerului pentru fructe și legume este demontat.

4.10.2 Montarea separatorului și a capacului containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.11 Repoziționarea containerului pentru alimente proaspete

Cerință:

Uşa este deschisă.

4.11.1 Demontarea containerului pentru alimente proaspete

1. Înclinați containerul pentru alimente proaspete în față (1).
2. Scoateți containerul pentru alimente proaspete (2).

Compartimentul pentru alimente proaspete este demontat.

4.11.2 Montarea containerului pentru alimente proaspete

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.12 Repoziționarea containerului extensibil

Cerință:

Uşa este deschisă.

4.12.1 Demontarea containerului extensibil

1. Înclinați containerul extensibil în față (1).
2. Demontați containerul extensibil (2).

Containerul extensibil este demontat.

4.12.2 Montarea containerului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.13 Înlocuirea spotului luminos LED

Scule speciale:

Instrument special [00342180]
Şurubelnită plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.

Aceste lâmpi pot fi înlocuite numai de câtre departamentul de service pentru clienti sau de câtre tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare

- Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparatiile.

ATENTIONARE

Marginea ascuțite!

Rănire prin täiere

▶ Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisā.
√ Rafturile din compartimentul frigiderului sunt demontate.

4.13.1 Demontarea spotului luminos LED

1. Eliberati capacul spotului luminos LED.

1. Trageți capacul spotului luminos LED în interior și simultan împingeți-l în față.

1. Detaşati modulul spotului luminos LED.

1. Deconectați conexiunea electrică a spotului luminos LED.

Sportul luminos LED este demontat.

4.13.2 Montarea spotului luminos LED

Montați urmând procedura de demontare în ordine inversă.
