KI86SSDE0 - фризер SIEMENS - Безплатно ръководство за потребителя

Тип продукт	Фризер
Марка	Siemens
Модел	KI86SSDE0
Размери (В x Ш x Д)	186 x 60 x 65 см
Тегло	72 кг
Енергиен клас	E
Обем на фризера	220 л
Автономия при прекъсване на захранването	15 ч
Капацитет на замразяване	10 кг/24 ч
Захранване	220-240 V, 50 Hz
Климатичен клас	SN-T
Ниво на шум	42 dB
Основни функции	Вентилиран студ (No Frost), температурна аларма, LED осветление
Налични резервни части	Уплътнение на вратата, панти, рафтове, кошници, LED осветление
Индекс на ремонтопригодност	8,0/10
Безопасност	Изключвайте от захранването преди обслужване, носете защитни ръкавици
Поддръжка	Редовно почистване с мека кърпа, без ръчно размразяване (No Frost)

Често задавани въпроси - KI86SSDE0 SIEMENS

Как да сменя уплътнението на вратата?

Отворете вратата, извадете старото уплътнение като го издърпате, след което монтирайте новото уплътнение като го притиснете здраво. Консултирайте се с ръководството за повече подробности.

Как да сменя LED осветлението?

Изключете уреда и изчакайте 60 секунди. Отстранете капака на LED прожектора с плоска отвертка, изключете модула и го сменете. Опасност от токов удар, ако е необходимо, се обърнете към професионалист.

Как да извадя рафтовете от фризера?

Повдигнете леко рафта и го издърпайте напред. За телескопичните рафтове спуснете заключващата клапа.

Какво да направя, ако температурата е твърде висока?

Проверете дали вратата е добре затворена и дали уплътнението не е повредено. Уверете се, че вентилационните отвори не са запушени. Ако проблемът продължава, свържете се с отдела за обслужване на клиенти.

Как да почистя фризера?

Изключете уреда, изпразнете го и почистете вътрешността с мека кърпа и сапунена вода. Изплакнете и подсушете. Не използвайте абразивни продукти.

Къде мога да намеря резервни части?

Части като уплътнението на вратата, пантите и кошниците са налични при Siemens или оторизирани търговци. Използвайте само оригинални части.

Фризерът издава шум, нормално ли е?

Леко бръмчене е нормално. Ако шумът е необичаен, проверете дали е нивелиран и дали нищо не докосва задната част.

Как да сменя кошницата за плодове и зеленчуци?

Издърпайте кошницата напред до упор, след което я повдигнете, за да я извадите. Монтирането се извършва в обратен ред.

Какво да направя при прекъсване на тока?

Не отваряйте вратата, за да запазите студа. Автономията е около 15 часа. След това проверете качеството на замразените храни.

Как да обърна посоката на отваряне на вратата?

Тази операция изисква демонтаж на пантите. Консултирайте се с монтажното ръководство или се обърнете към професионалист, за да избегнете повреди.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ KI86SSDE0 SIEMENS

Съвети за ремонт - Уред за охлаждане и замразяване

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи 4

Безопасност...... 5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

Инструменти и помощни средства.... 6

Ремонт....7

4.1 Смяна на уплътнителя на вратата.... 7

4.2 Смяна на плоска панта 8

4.2.1 Сваляне на плоската панта 8

4.2.2 Монтиране на плоска панта.... 10

4.3 Смяна на плъзгащата се панта.... 11

4.3.1 Сваляне на плъзгащата се панта 11

4.3.2 Монтиране на плъзгащата се панта 12

4.4 Смяна на стелажа на вратата.... 13

4.4.1 Изваждане на стелажа на вратата 13

4.4.2 Монтиране на стелажа на вратата 13

4.5 Смяна на рафта.... 14

4.5.1 Изваждане на рафта 14

4.5.2 Монтиране на рафта 14

4.6 Смяна на разтегателния рафт 15

4.6.1 Изваждане на разтегателния рафт 15

4.6.2 Монтиране на разтегателния рафт.... 15

4.7 Смяна на рафта на фризерното отделение.... 16

4.7.1 Изваждане на рафта на фризерното отделение 16

4.7.2 Монтиране на рафта на фризерното отделение 16

4.8 Смяна на контейнера за замразени хранителни продукти.... 17

4.8.1 Изваждане на контейнера за замразени хранителни продукти..... 17

4.8.2 Монтиране на контейнера за замразени хранителни продукти..... 17

4.9 Смяна на контейнера за плодове и зеленчуци....18

4.9.1 Изваждане на контейнера за плодове и зеленчуци 18

4.9.2 Монтиране на контейнера за плодове и зеленчуци 18

4.10 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци .... 19

4.10.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци 19

4.10.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци 19

4.11 Смяна на контейнера за прясно охладени продукти 20

4.11.1 Изваждане на контейнера за прясно охладени продукти.... 20

4.11.2 Монтиране на контейнера за прясно охладени продукти.... 20

4.12 Смяна на разтегателния контейнер.... 21

4.12.1 Изваждане на разтегателния контейнер 21

4.12.2 Монтиране на разтегателния контейнер 21

4.13 Смяна на LED спот лампата.... 22

4.13.1 Сваляне на LED спот лампата.... 22

4.13.2 Монтиране на LED спот лампата 23

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
[coxcl]		Идентифициране на прост съвет (само текст)
[ontel]		Идентифициране на връзка към видео урок
[ostc]		Идентифициране на необходимите ин-струменти
[cecl]		Идентифициране на необходимите предварителни условия
[worm]		Идентифициране на условие (ако ..., тогава ...)
[trncl]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Накрайник TorxTX20[00340865]	6,3 мм (1/4")
Помощен инстру-мент[00342180]	Инструмент за разхлабванена пластмасови части "magictool"

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

Ремонт

4.2 Смяна на плоска панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата е свалена. Вижте "Инструкция за монтаж".
Вратата е отворена.

2025-12-11_9001628791 Copyright by BSH Hausgeräte GmbH Страница 8 от 529

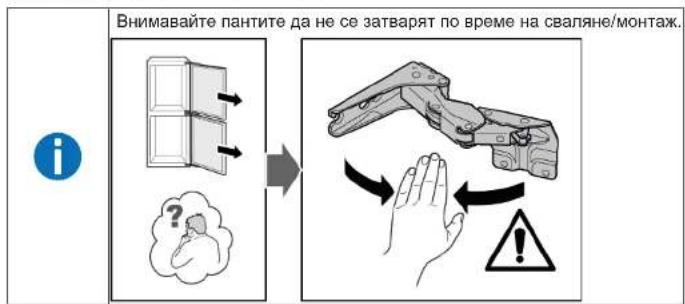

4.2.1 Сваляне на плоската панта

1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете горната врата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

Пантите на горната врата са свалени.

1. 1. Разхлабете четирите винта (1).

2. Плъзнете навън и свалете долната врата (2).

1. 1. Свалете четирите винта (1).

2. Свалете пантите (2).

Пантите на долната врата са свалени.

Ремонт

4.2.2 Монтиране на плоска панта

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на плъзгащата се панта

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
√ Мебелната врата и вратата на уреда са разделени. Викте "Инструкция за монтаж".

4.3.1 Сваляне на плъзгащата се панта

1. 1. Развийте двата винта (1).

2. Свалете горната панта на горната врата (2).

3. Свалете горната врата (3).
   4.Развийте двата винта (4)
4. Свалете горната панта на долната врата (5).
5. Свалете долната врата (6).

4.3.2 Монтиране на плъзгащата се панта

4.4 Смяна на стелажа на вратата

Изискване:

Вратата е отворена.

4.4.1 Изваждане на стелажа на вратата

- Повдигнете стелажа на вратата нагоре.

Стелажът на вратата е свален.

4.4.2 Монтиране на стелажа на вратата

4.5.2 Монтиране на рафта

4.6 Смяна на разтегателния рафт

Изискване:

Вратата е отворена.

4.6.1 Изваждане на разтегателния рафт

1. Издърпайте разтегателния рафт до освобождаване на фиксатора.

1. Спуснете разтегателния рафт и го завъртете настрани.

2. → Разтегателният рафт е изваден.

4.6.2 Монтиране на разтегателния рафт

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на рафта на фризерното отделение

Изискване:

Вратата е отворена.

4.7.1 Изваждане на рафта на фризерното отделение

- Издърпайте рафта на фризерното отделение.

Рафтът на фризерното отделение е изваден.

4.7.2 Монтиране на рафта на фризерното отделение

4.8 Смяна на контейнера за замразени хранителни продукти

Изискване:

Вратата е отворена.

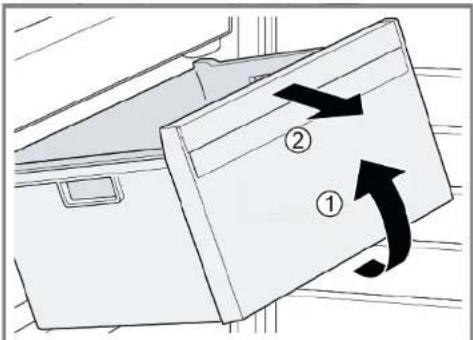

4.8.1 Изваждане на контейнера за замразени хранителни продукти

1. Издърпайте докрай контейнера за замразени хранителни продукти (1).
2. Извадете контейнера за замразени хранителни продукти (2).

Контейнерът за замразени хранителни продукти е изваден.

4.8.2 Монтиране на контейнера за замразени хранителни продукти

4.9 Смяна на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

4.9.1 Изваждане на контейнера за плодове и зеленчуци

1. Издърпайте напълно контейнера (1).

2. Извадете контейнера (2).

Контейнерът е изваден.

4.9.2 Монтиране на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.10 Смяна на преградната плоча и капака на контейнера за плодове и зеленчуци

Изискване:

Вратата е отворена.

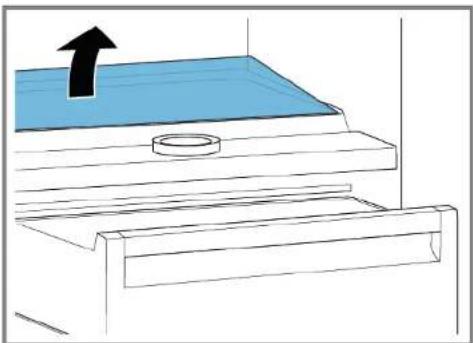

4.10.1 Изваждане на преградната плоча и капака на контейнера за плодове и зеленчуци

1. Свалете стъклената плоча от преградната плоча.

1. Извадете контейнера за плодове и зеленчуци.→18

2. 1. Натиснете лоста отдолу върху двете страни на преградната плоча (1).
3. Издърпайте преградната плоча напред (2).

1. Вдигнете преградната плоча и я завъртете настрани.

1. 1. Повдигнете капака на контейнера за плодове и зеленчуци.

2. Издърпайте капака на контейнера за плодове и зеленчуци напред и го за- въртете настрани.

Капакът на контейнера за плодове и зеленчуци е свален.

4.10.2 Монтиране на преградната плоча и капака на контейнера за плодове и зеленчуци

▶ Монтирайте в обратен ред.

Ремонт

4.11 Смяна на контейнера за прясно охладени продукти

Изискване:

Вратата е отворена.

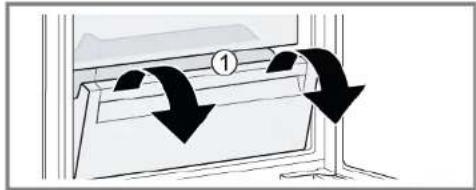

4.11.1 Изваждане на контейнера за прясно охладени продукти

1. Наклонете контейнера за прясно охладени продукти напред (1).
2. Извадете контейнера за прясно охладени продукти (2).

Контейнерът за прясно охладени продукти е изваден.

4.11.2 Монтиране на контейнера за прясно охладени продукти

4.12 Смяна на разтегателния контейнер

Изискване:

Вратата е отворена.

4.12.1 Изваждане на разтегателния контейнер

1. Наклонете разтегателния контейнер напред (1).
   2.Извадете разтегателния контейнер (2).

Разтегателният контейнер е изваден.

4.12.2 Монтиране на разтегателния контейнер

4.13 Смяна на LED спот лампата

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

• Електрическите части трябва да се ремонтират от квалифици- рани електротехници.
• След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение! Смърт от токов удар

- Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
Рафтовете на хладилното отделение са извадени.

4.13.1 Сваляне на LED спот лампата

1. Освободете кальфа на LED спот лампата.

1. Издърпайте кальфа на LED спот лампата навътре и едновременно с натиснете напред.

1. Отделете модула на LED спот лампата.

1. Изключете електрическата връзка на LED спот лампата.

LED спот лампата е свалена.

4.13.2 Монтиране на LED спот лампата

▶ Монтирайте в обратен ред.
