| Produkttyp | Gefrierschrank |
| Marke | Siemens |
| Modell | KI86SSDE0 |
| Abmessungen (H x B x T) | 186 x 60 x 65 cm |
| Gewicht | 72 kg |
| Energieeffizienzklasse | E |
| Gefrierraumvolumen | 220 L |
| Betriebsdauer bei Stromausfall | 15 h |
| Gefriervermögen | 10 kg/24h |
| Spannung | 220-240 V, 50 Hz |
| Klimaklasse | SN-T |
| Geräuschpegel | 42 dB |
| Hauptfunktionen | Umluftkühlung (No Frost), Temperaturalarm, LED-Beleuchtung |
| Verfügbare Ersatzteile | Türdichtung, Scharniere, Ablagen, Behälter, LED-Beleuchtung |
| Reparierbarkeitsindex | 8,0/10 |
| Sicherheit | Vor dem Eingriff vom Netz trennen, Schutzhandschuhe tragen |
| Wartung | Regelmäßige Reinigung mit weichem Tuch, kein manuelles Abtauen (No Frost) |
Häufig gestellte Fragen - KI86SSDE0 SIEMENS
Benutzerfragen zu KI86SSDE0 SIEMENS
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Gefrierschrank kostenlos im PDF-Format! Finden Sie Ihr Handbuch KI86SSDE0 - SIEMENS und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. KI86SSDE0 von der Marke SIEMENS.
BEDIENUNGSANLEITUNG KI86SSDE0 SIEMENS
2025-12-11_9001628791 Auteursrecht BSH Hausgeräte GmbH Blz. 96 van 529
4.11.2 Verskoellade installeren
2025-12-11_9001628791 Copyright by BSH Hausgeräte GmbH Page 114 of 529
Reparatur Hinweise - Kühl- und Gefriergerät
Zu diesem Dokument...... 201
1.1 Wichtige Hinweise: 201
1.1.1 Zweck 201
1.2 Zeichenerklärung.... 201
1.2.1 Gefahrenstufen.... 201
1.2.2 Gefahrensymbole 201
1.2.3 Struktur der Warnhinweise.... 202
1.2.4 Allgemeine Symbole 202
Sicherheit....203
2.1 Allgemeine Sicherheitshinweise 203
2.1.1 Alle Hausgeräte 203
Werkzeuge und Hilfsmittel.... 204
Instandsetzen 205
4.1 Austauschen der Türdichtung....205
4.2 Austauschen des Flachscharniers 206
4.2.1 Ausbauen des Flachscharniers 206
4.2.2 Einbauen des Flachscharriers.... 208
4.3 Austauschen des Schleppscharniers 209
4.3.1 Ausbauen des Schleppscharniers 209
4.3.2 Einbauen des Schleppscharniers 210
4.4 Austauschen des Türabstellers 211
4.4.1 Ausbauen des Türabstellers 211
4.4.2 Einbauen des Türabstellers 211
4.5 Austauschen der Ablage 212
4.5.1 Ausbauen der Ablage 212
4.5.2 Einbauen der Ablage 212
4.6 Austauschen der ausziehbaren Ablage 213
4.6.1 Ausbauen der ausziehbaren Ablage 213
4.6.2 Einbauen der ausziehbaren Ablage 213
4.7 Austauschen der Gefrierfachablage 214
4.7.1 Ausbauen der Gefrierfachablage 214
4.7.2 Einbauen der Gefrierfachablage 214
4.8 Austauschen des Gefriergutbehälters 215
4.8.1 Ausbauen des Gefriergutbehälters 215
4.8.2 Einbauen des Gefriergutbehälters 215
4.9 Austauschen des Obst- und Gemüsebehälters 216
4.9.1 Ausbauen des Obst- und Gemüsebehälters 216
4.9.2 Einbauen des Obst- und Gemüsebehälters 216
4.10 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters.... 217
4.10.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters.... 217
4.10.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 217
4.11 Austauschen des Frischkühlbehälters 218
4.11.1 Ausbauen des Frischkühlbehälters 218
4.11.2 Einbauen des Frischkühlbehälters 218
4.12 Austauschen des ausziehbaren Behälters 219
4.12.1 Ausbauen des ausziehbaren Behälters.... 219
4.12.2 Einbauen des ausziehbaren Behälters.... 219
4.13 Austauschen des LED-Strahlers 220
4.13.1 Ausbauen des LED-Strahlers 220
4.13.2 Einbauen des LED-Strahlers 221
Zu diesem Dokument
1.1 Wichtige Hinweise:
1.1.1 Zweck
Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.
Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.
1.2 Zeichenerklärung
1.2.1 Gefahrenstufen
Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.
| Gefahrenstufe Bedeutung | |
| GEFAHR | Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen. |
| WARNUNG | Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen. |
| VORSICHT | Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen. |
| ACHTUNG | Nichtbeachtung des Warnhinweises kann zu Sachschäden führen. |
Tabelle 1: Gefahrenstufen
1.2.2 Gefahrensymbole
Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:
| Gefahrensymbol Bedeutung | ||
![]() | Allgemeiner Warnhinweis | |
![]() | Gefahr durch elektrische Spannung | |
![]() | Gefahr durch Explosion | |
![]() | Gefahr von Schnittverletzungen | |
![]() | Gefahr von Quetschverletzungen | |
Zu diesem Dokument
| Gefahrensymbol Bedeutung | ||
![]() | Gefahr durch heiße Oberflächen | |
![]() | Gefahr durch starkes Magnetfeld | |
![]() | Gefahr durch nicht ionisierende Strahlung | |
Tabelle 2: Gefahrensymbole
1.2.3 Struktur der Warnhinweise
Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.


Art und Quelle der Gefahr!
Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.
- Maßnahmen und Verbote zur Vermeidung der Gefahr.
Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.


Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.
1.2.4 Allgemeine Symbole
In diesem Dokument werden folgende allgemeine Symbole verwendet:
| Allg. Symbol Bedeutung | |
| Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps | |
| Kennzeichnung eines einfachen (nur Text) Tipps |
| Allg. Symbol Bedeutung | ||
| [0587] | Kennzeichnung eines Links zu einer Videoanleitung | |
| [BXCO] | Kennzeichnung erforderlicher Werkzeuge | |
![]() | Kennzeichnung erforderlicher Voraussetzungen | |
| [A764] | Kennzeichnung einer Bedingung (Wenn ..., dann ...) | |
| [6844] | Kennzeichnung eines Ergebnisses | |
| [Start] | Kennzeichnung einer Taste oder Schaltfläche | |
| [00123456] Kennzeichnung einer Materialnummer | ||
| Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay) | ||
Tabelle 3: Allgemeine Symbole
Sicherheit
2.1 Allgemeine Sicherheitshinweise
2.1.1 Alle Hausgeräte
Stromschlaggefahr durch spannungsführende Teile!
■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.
Verletzungsgefahr durch scharfe Kanten!
■ Schutzhandschuhe tragen.
Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile
■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.
Gefährdung der Gerätesicherheit/-funktion!
■ Ausschließlich Originalersatzteile verwenden.
Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!
■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.
Werkzeuge und Hilfsmittel
| Bezeichnung Details Bilder | ||
| Schulztuch[00342013] | 60 cm x 50 cm | ![]() |
| Torx-Bit TX20[00340865] | 6,3 mm (1/4") | ![]() |
| Hilfswerkszeug[00342180] | Für die Demontage von Kunststoffteilen, "Magic Tool" | ![]() |
Instandsetzen
4.1 Austauschen der Türdichtung
Voraussetzung:
√ Die Tür ist offen.

Instandsetzen
4.2 Austauschen des Flachscharniers
Vorgeschlagene Hilfsmittel:
Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING
Schwere, unhandliche Geräte!
Rücken- und Muskelverletzungen
Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.
Zum Bewegen des Geräts sind zwei Personen erforderlich.
- Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT
Scharfe Kanten!
Schnittverletzungen
▶ Schutzhandschuhe tragen.

VORSICHT
Offener Scharnierbereich!
Quetschen / Einklemmen der Finger
▶ Nicht in den Scharnierbereich greifen.
▶ Schutzhandschuhe tragen.

VORSICHT
Risiko herabfallender Teile durch gelöste Schrauben!
Verletzungsgefahr durch herabfallende Teile.
Die Komponenten gegen Herunterfallen sichern.

ACHTUNG
Risiko herabfallender Teile durch gelöste Schrauben!
Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.
Die Komponenten gegen Herunterfallen sichern.
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Möbeltür ist entfernt. Siehe Installationsanleitung.
√ Die Tür ist offen.
2025-12-11_9001628791 Copyright by BSH Hausgeräte GmbH Seite 206 von 529
4.2.1 Ausbauen des Flachscharniers

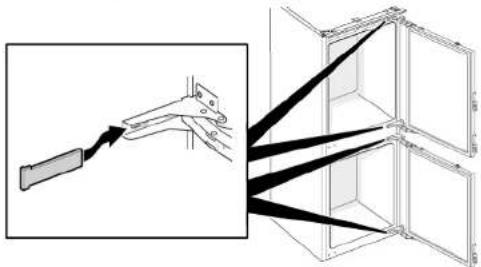

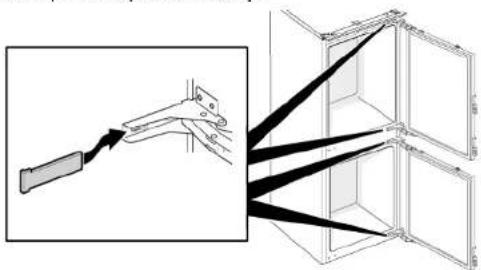

- Die vier Scharnierabdeckungen entfernen.

-

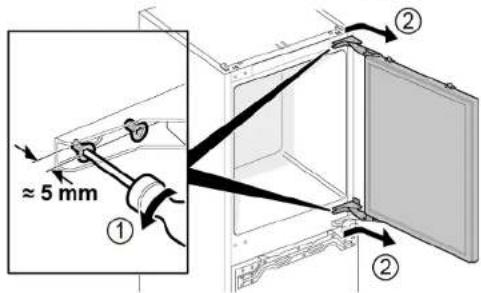

- Die vier Schrauben lösen (1).
-
Die obere Tür herausschieben und entfernen (2).

-
- Die vier Schrauben entfernen (1).
-
Die Scharniere entfernen (2).

Die oberen Türscharniere sind entfernt.
-
- Die vier Schrauben lösen (1).
-
Die untere Tür herausschieben und entfernen (2).

-
- Die vier Schrauben entfernen (1).
-
Die Scharniere entfernen (2).

Die unteren Türscharniere sind entfernt.
Instandsetzen
4.2.2 Einbauen des Flachscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.3 Austauschen des Schleppscharniers
Vorgeschlagene Hilfsmittel:
Torx-Bit TX20 6,3 mm (1/4") [00340865]








Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Möbeltür und die Gerätetür sind getrennt. Siehe Installationsanleitung.

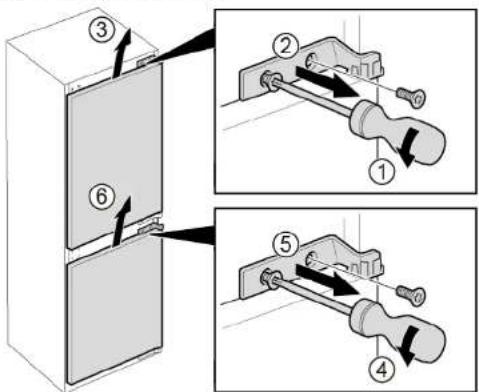

4.3.1 Ausbauen des Schleppscharniers
-
- Die beiden Schrauben herausschrauben (1).
-
Das obere Scharnier der oberen Tür entfernen (2).
- Die obere Tür entfernen (3).
- Die beiden Schrauben herausschrauben (4).
- Das obere Schamier der unteren Tür entfernen (5).
- Die untere Tür entfernen (6)

-

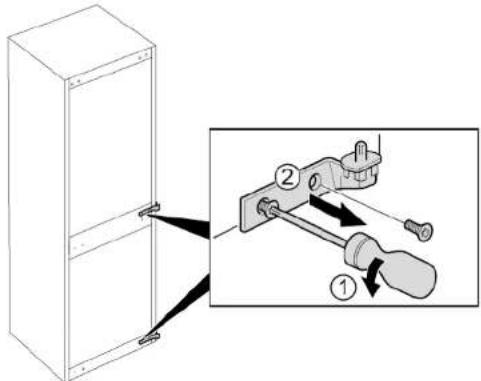

- Die vier Schrauben entfernen (1).
-
Die unteren Scharniere entfernen (2).

Die Scharniere sind entfernt.
4.3.2 Einbauen des Schleppscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.4 Austauschen des Türabstellers
Voraussetzung:
√ Die Tür ist offen.
4.4.1 Ausbauen des Türabstellers
▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.
4.4.2 Einbauen des Türabstellers
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.5 Austauschen der Ablage
Voraussetzung:
√ Die Tür ist offen.
4.5.1 Ausbauen der Ablage
▶ Die Ablage herausziehen.

Die Ablage ist entfernt.
4.5.2 Einbauen der Ablage
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.6 Austauschen der ausziehbaren Ablage
Voraussetzung:
√ Die Tür ist offen.
4.6.1 Ausbauen der ausziehbaren Ablage
- Die ausziehbare Ablage herausziehen, bis die Rastnase ausrastet.

-
Die ausziehbare Ablage absenken und seitlich herausschwenken.
-
Die ausziehbare Ablage ist entfernt.
4.6.2 Einbauen der ausziehbaren Ablage
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.7 Austauschen der Gefrierfachablage
Voraussetzung:
√ Die Tür ist offen.
4.7.1 Ausbauen der Gefrierfachablage
▶ Die Gefrierfachablage herausziehen.

Die Gefrierfachablage ist entfernt.
4.7.2 Einbauen der Gefrierfachablage
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.8 Austauschen des Gefriergutbehälters
Voraussetzung:
√ Die Tür ist offen.

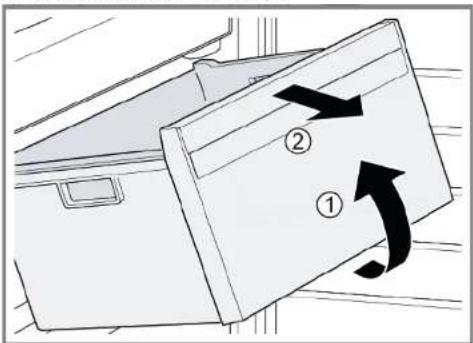

4.8.1 Ausbauen des Gefriergutbehälters
- Den Gefriergutbehälter vollständig herausziehen (1).
- Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.
4.8.2 Einbauen des Gefriergutbehälters
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.9 Austauschen des Obst- und Gemüsebehälters
Voraussetzung:
√ Die Tür ist offen.

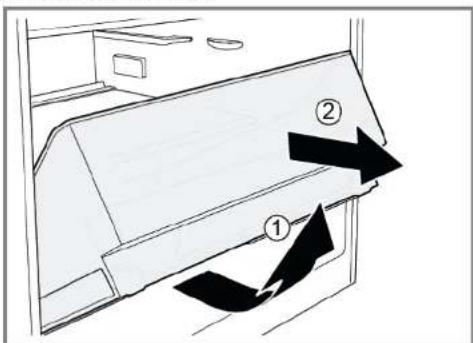

4.9.1 Ausbauen des Obst- und Gemüsebehälters
- Den Behälter vollständig herausziehen (1).
- Den Behälter entfernen (2).

Der Behälter ist entfernt.
4.9.2 Einbauen des Obst- und Gemüsebehälters
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.10 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters
Voraussetzung:

Die Tür ist offen.
4.10.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters
- Die Glasplatte von der Trennplatte entfernen.

-
Den Obst- und Gemüsebehälter entnehmen.→ Seite 216
-
- Auf beiden Trennplattenseiten den Hebel an der Unterseite drücken (1).
- Die Trennplatte nach vorn ziehen (2).

- Die Trennplatte anheben und seitlich herausschwenken.
Die Trennplatte ist entfernt.
-
- Die Abdeckung des Obst- und Gemüsebehälters anheben.
-
Die Abdeckung des Obst- und Gemüsebehälters nach vom ziehen und seitlich herausschwenken.
Die Abdeckung des Obst- und Gemüsebehälters ist entfernt.
4.10.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.11 Austauschen des Frischkühlbehälters
Voraussetzung:
√ Die Tür ist offen.
4.11.1 Ausbauen des Frischkühlbehälters
- Den Frischkühlbehälter nach vorn neigen (1).
- Den Frischkühlbehälter entfernen (2).

Der Frischkühlbehälter ist entfernt.
4.11.2 Einbauen des Frischkühlbehälters
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.12 Austauschen des ausziehbaren Behälters
Voraussetzung:
√ Die Tür ist offen.

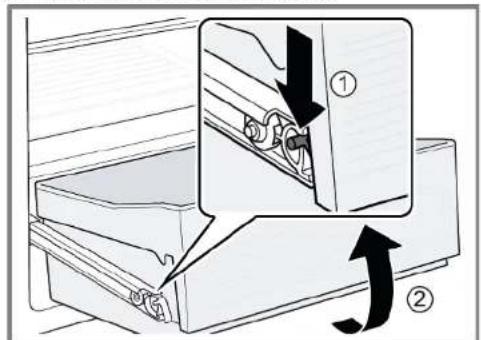

4.12.1 Ausbauen des ausziehbaren Behälters
- Den ausziehbaren Behälter nach vorn neigen (1).
- Den ausziehbaren Behälter entfernen (2).


Der ausziehbare Behälter ist entfernt.
4.12.2 Einbauen des ausziehbaren Behälters
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.13 Austauschen des LED-Strahlers
Vorgeschlagene Hilfsmittel:
Spezialwerkzeug [00342180]
Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!


GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur - Elektroteile sollten von eine Elektrofachkraft repariert werden. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.


GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag ▶ Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.


VORSICHT
Scharfe Kanten!
Schnittverletzungen ▶ Schutzhandschuhe tragen.
Voraussetzung:
Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.
4.13.1 Ausbauen des LED-Strahlers
- Die Abdeckung des LED-Strahlers lösen.

- Die Abdeckung des LED-Strahlers nach innen ziehen und gleichzeitig nach vorn schieben.

- Das LED-Strahler-Modul lösen.

- Den elektrischen Anschluss des LED-Strahlers trennen.

Der LED-Strahler ist entfernt.
4.13.2 Einbauen des LED-Strahlers
Der Einbau erfolgt in umgekehrter Reihenfolge.
2025-12-11_9001628791 Copyright: BSH Hausgeräte GmbH Oldal 250 ettöl: 529
2025-12-11_9001628791 Diritti d'autore di BSH Hausgeräte GmbH Pagina 272 di 529
2025-12-11_9001628791 Copyright by BSH Hausgeräte GmbH Strona 356 z 529
2025-12-11_9001628791 Copyright by BSH Hausgeräte GmbH Strona 360 z 529
2025-12-11_9001628791 Copyright by BSH Hausgeräte GmbH Página 382 de 529

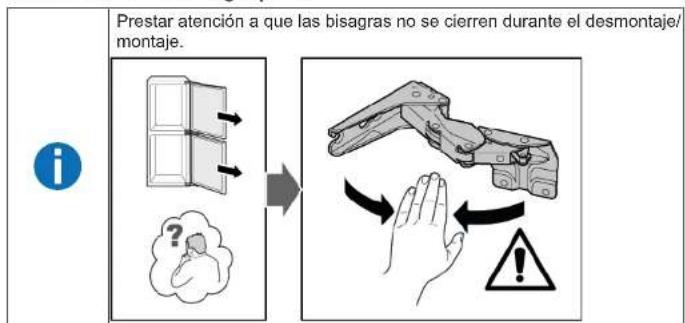

4.2.1 Remover a dobradiça plana
- Remova quatro tampas de dobradiça.

2025-12-11_9001628791 Copyright BSH Hausgeräte GmbH Pagina 404 de la 529
2025-12-11_9001628791 Copyright by BSH Hausgeräte GmbH Página 466 de 529
![]() |
2025-12-11_9001628791 Copyright by BSH Hausgeräte GmbH Página 470 de 529
4.2.1 Desmontar la bisagra plana
