KI86SSDE0 - Fagyasztó SIEMENS - Ingyenes használati útmutató

Termék típusa	Fagyasztó
Márka	Siemens
Modell	KI86SSDE0
Méretek (M x Sz x Mé)	186 x 60 x 65 cm
Tömeg	72 kg
Energiaosztály	E
Fagyasztó térfogata	220 L
Üzemidő áramkimaradás esetén	15 h
Fagyasztási kapacitás	10 kg/24h
Tápellátás	220-240 V, 50 Hz
Éghajlati osztály	SN-T
Zajszint	42 dB
Fő funkciók	Ventilátoros hűtés (No Frost), hőmérséklet riasztás, LED világítás
Elérhető alkatrészek	Ajtótömítés, zsanérok, polcok, rekeszek, LED világítás
Javíthatósági index	8,0/10
Biztonság	Áramtalanítsa beavatkozás előtt, viseljen védőkesztyűt
Karbantartás	Rendszeres tisztítás puha ruhával, nincs kézi leolvasztás (No Frost)

Gyakran ismételt kérdések - KI86SSDE0 SIEMENS

Hogyan cseréljem ki az ajtótömítést?

Nyissa ki az ajtót, húzza ki a régi tömítést, majd nyomja be erősen az újat. A részletekért lásd a használati útmutatót.

Hogyan cseréljem ki a LED világítást?

Áramtalanítsa a készüléket, és várjon 60 másodpercet. Távolítsa el a LED lámpa fedelét egy lapos csavarhúzóval, válassza le a modult, és cserélje ki. Áramütés veszélye, szükség esetén hívjon szakembert.

Hogyan távolítsam el a fagyasztó polcait?

Enyhén emelje meg a polcot, és húzza előre. Teleszkópos polcoknál engedje le a reteszt.

Mit tegyek, ha túl magas a hőmérséklet?

Ellenőrizze, hogy az ajtó megfelelően záródik, és a tömítés nem sérült. Győződjön meg arról, hogy a szellőzőnyílások nincsenek elzárva. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan tisztítsam a fagyasztót?

Áramtalanítsa a készüléket, ürítse ki, és tisztítsa meg a belsejét puha ruhával és szappanos vízzel. Öblítse le és szárítsa meg. Ne használjon dörzsölő hatású tisztítószereket.

Hol találok pótalkatrészeket?

Az olyan alkatrészek, mint az ajtótömítés, a zsanérok és a rekeszek, beszerezhetők a Siemensnél vagy hivatalos forgalmazóknál. Csak eredeti alkatrészeket használjon.

A fagyasztó zajt ad, ez normális?

Enyhe zúgás normális. Ha a zaj szokatlan, ellenőrizze, hogy a készülék vízszintesen áll-e, és semmi nem ér hátul.

Hogyan cseréljem ki a gyümölcs- és zöldségtárolót?

Húzza előre a rekeszt ütközésig, majd emelje ki. A beszerelés fordított sorrendben történik.

Mit tegyek áramkimaradás esetén?

Ne nyissa ki az ajtót a hideg megőrzése érdekében. Az üzemidő körülbelül 15 óra. Ezt követően ellenőrizze a fagyasztott élelmiszerek minőségét.

Hogyan fordítom meg az ajtó nyitási irányát?

Ez a művelet a zsanérok szétszerelését igényli. A sérülések elkerülése érdekében olvassa el a szerelési útmutatót, vagy hívjon szakembert.

HASZNÁLATI ÚTMUTATÓ KI86SSDE0 SIEMENS

Javítási útmutató - Hűtő- és fagyasztókészülék

i A dokumentummal kapcsolatos információk.... 245

1.1 Fontos tudnivalók 245

1.1.1 Cél 245

1.2 Szimbólummagyarázat 245

1.2.1 Veszélyességi szintek 245

1.2.2 Veszélyt jelző szimbólumok 245

1.2.3 A figyelmeztetések felépítése 246

1.2.4 Általános szimbólumok 246

Biztonság 247

2.1 Általános biztonsági utasítások.... 247

2.1.1 Összes háztartási készülék 247

Szerszámok és segédanyagok.... 248

Javítás 249

4.1 A gumitömítés cseréje 249

4.2 Lapos zsanér cseréje.... 250

4.2.1 Lapos zsanér eltávolítása 250

4.2.2 Lapos zsanér beszerelése.... 252

4.3 A csúszózsánér cseréje 253

4.3.1 A csúszózsanér eltávolítása 253

4.3.2 A csúszózsanér felszerelése.... 254

4.4 Az ajtópolc cseréje 255

4.4.1 Az ajtópolc eltávolítása.... 255

4.4.2 Az ajtópolc felhelyezése 255

4.5 A polc cseréje 256

4.5.1 A polc eltávolítása.... 256

4.5.2 A polc beszerelése.... 256

4.6 A kihúzható polc cseréje 257

4.6.1 A kihúzható polc eltávolítása.... 257

4.6.2 A kihúzható polc behelyezése.... 257

4.7 Fagyasztórekesz polcának cseréje 258

4.7.1 Fagyasztórekesz polcának eltávolítása 258

4.7.2 Fagyasztórekesz polcának beszerelése 258

4.8 Fagyasztódoboz cseréje 259

4.8.1 Fagyasztódoboz eltávolítása 259

4.8.2 A fagyasztódoboz behelyezése 259

4.9 A gyümölcs- és zöldségtároló cseréje.... 260

4.9.1 A gyümölcs- és zöldségtároló eltávolítása.... 260

4.9.2 A gyümölcs- és zöldségtároló behelyezése 260

4.10 A gyümölcs- és zöldségtároló elválasztóelemének cseréje 261

4.10.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása.... 261

4.10.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése 261

4.11 A frissentartó rekesz cseréje.... 262

4.11.1 A frissentartó rekesz eltávolítása 262

4.11.2 A frissentartó rekesz behelyezése 262

4.12 A kihúzható tároló cseréje 263

4.12.1 A kihúzható tároló eltávolítása.... 263

4.12.2 A kihúzható tároló behelyezése.... 263

4.13 LED-es oldalsó spotvilágítás cseréje 264

4.13.1 LED-es spotvilágítás eltávolítása.... 264

4.13.2 A LED-es spotvilágítás beszerelése.... 265

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

① A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelm kezményei.

▶ A veszély megelőzésére sz

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

Veszély

Áramütés veszélye áram alatt lé Halálos áramütésA javítás megkezdése előtt a készülékeket az elektrom

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Segédeszköz[00342180]	Műanyag alkatrészek meglazítására szolgáló szerszám "magic tool"

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

Javítás

4.2 Lapos zsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a bútorajtót. Lásd a Beszerelési útmutatót.
Az ajtó nyitva van

4.2.1 Lapos zsanér eltávolítása


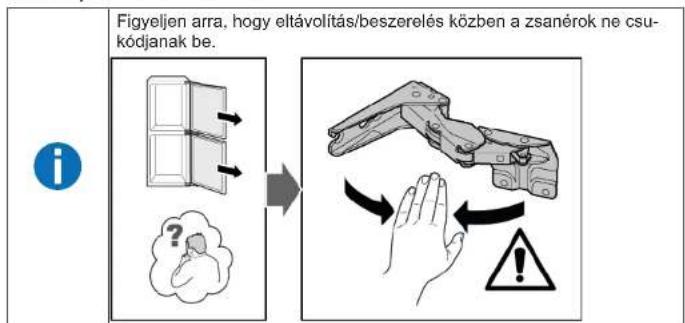

    E["Figure: Figyeljen arra, hogy eltávolítás/beszerelés közben a zsanérok ne csukódjanak be."] --> A

1. Távolítsa el a négy zsanérburkolatot.


1. 1. Lazítsa meg a négy csavart (1).

2. Csúsztassa ki és vegye le a felső ajtót (2).

1. 1. Távolítsa el a négy csavart (1).

2. Távolítsa el a zsanérokat (2).

Eltávolította a felső ajtózsanérokat.

1. 1. Lazítsa meg a négy csavart (1).

2. Csúsztassa ki és vegye le az alsó ajtót (2).

1. 1. Távolítsa el a négy csavart (1).

2. Távolítsa el a zsanérokat (2).

→ Eltávolította az alsó ajtózsanérokat.

Javítás

4.2.2 Lapos zsanér beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A csúszózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
Szétválasztotta a bútorajtót és a készülékajtót. Lásd a Beszerelési útmutatót.

4.3.1 A csúszózsánér eltávolítása

1. 1. Csavarja ki a két csavart (1).

2. Távolítsa el a felső ajtó felső zsanérját (2).

3. Vegye le a felső ajtót (3).
4. Csavarja ki a két csavart (4).
5. Távolítsa el az alsó ajtó felső zsanérját (5).
6. Vegye le az alsó ajtót (6).

1. 1. Távolítsa el a négy csavart (1).

2. Távolítsa el az alsó zsanérokat (2).

Eltávolította a zsanérokat.

4.3.2 A csúszózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 Az ajtópolc cseréje

Követelmény:

Az ajtó nyitva van

4.4.1 Az ajtópolc eltávolítása

Emelje fel az ajtópolcot.

Eltávolította az ajtópolcot.

4.4.2 Az ajtópolc felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.5.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.5.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 A kihúzható polc cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 A kihúzható polc eltávolítása

1. Húzza ki a kihúzható polcot a rögzítőelem kinyílásáig.

1. Engedje le a kihúzható polcot és emelje ki.

2. Eltávolította a kihúzható polcot.

4.6.2 A kihúzható polc behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 Fagyasztórekesz polcának cseréje

Követelmény:

Az ajtó nyitva van

4.7.1 Fagyasztórekesz polcának eltávolítása

Húzza ki a fagyasztórekesz polcát.

Eltávolította a fagyasztórekesz polcát.

4.7.2 Fagyasztórekesz polcának beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.8 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.8.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.8.2 A fagyasztódoboz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.9 A gyümölcs- és zöldségtároló cseréje

Követelmény:

Az ajtó nyitva van

4.9.1 A gyümölcs- és zöldségtároló eltávolítása

1. Húzza ki teljesen a tárolót (1).
2. Távolítsa el a tárolót (2).

Eltávolította a tárolót.

4.9.2 A gyümölcs- és zöldségtároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.10 A gyümölcs- és zöldségtároló elválasztóelemének cseréje

Követelmény:

Az ajtó nyitva van

4.10.1 A gyümölcs- és zöldségtároló elválasztóelemének eltávolítása

1. Távolítsa el az üvegpolcot az elválasztóelemröl.

1. Távolítsa el a gyümölcs- és zöldségtárolót.→260

2. 1. Nyomja meg az elválasztóelem két oldalán található karokat (1).
3. Húzza előre az elválasztóelemet (2).

1. Emelje fel az elválasztóelemet, és fordítsa oldalra. Eltávolította az elválasztóelemet.

2. 1. Emelje fel a gyümölcs- és zöldségtároló fedelét.
3. Húzza előre a gyümölcs- és zöldségtároló fedelét, és fordítsa oldalra. Eltávolította a gyümölcs- és zöldségtároló fedelét.

4.10.2 A gyümölcs- és zöldségtároló elválasztóelemének és fedelének behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.11 A frissentartó rekesz cseréje

Követelmény:

Az ajtó nyitva van

4.11.1 A frissentartó rekesz eltávolítása

1. Döntse előre a frissentartó rekeszt (1).
2. Távolítsa el a frissentartó rekeszt (2).

Eltávolította a frissentartó rekeszt.

4.11.2 A frissentartó rekesz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.12 A kihúzható tároló cseréje

Követelmény:

Az ajtó nyitva van

4.12.1 A kihúzható tároló eltávolítása

1. Döntse előre a kihúzható tárolót (1).
2. Távolítsa el a kihúzható tárolót (2).

Eltávolította a kihúzható tárolót.

4.12.2 A kihúzható tároló behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.13 LED-es oldalsó spotvilágítás cseréje

Különleges eszközök

Különleges szerszám [00342180]
Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik.
A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

• Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
  A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miattl

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek!

Vágási sérülések

- Viseljen védökesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a hütőszekrény polcait.

4.13.1 LED-es spotvilágítás eltávolítása

1. Oldja ki a LED-es spotvilágítás burkolatát.

1. Húzza befelé a LED-es spotvilágítás burkolatát, és ezzel egyidejűleg tolja előre.

1. Válassza le a LED-es spotvilágítás modulját.

1. Válassza le a LED-es spotvilágítás elektromos csatlakozását.

Eltávolította a LED-es spotvilágítást.

4.13.2 A LED-es spotvilágítás beszerelése

- Az elhelyezést fordított sorrendben végezze.
