Type de produit	Congélateur
Marque	Siemens
Modèle	KI86SSDE0
Dimensions (H x L x P)	186 x 60 x 65 cm
Poids	72 kg
Classe énergétique	E
Volume congélateur	220 L
Autonomie en cas de panne	15 h
Capacité de congélation	10 kg/24h
Alimentation	220-240 V, 50 Hz
Classe climatique	SN-T
Niveau sonore	42 dB
Fonctions principales	Froid ventilé (No Frost), alarme de température, éclairage LED
Pièces détachées disponibles	Joint de porte, charnières, clayettes, bacs, éclairage LED
Indice de réparabilité	8,0/10
Sécurité	Débrancher avant intervention, porter des gants de protection
Entretien	Nettoyage régulier avec chiffon doux, pas de dégivrage manuel (No Frost)

FOIRE AUX QUESTIONS - KI86SSDE0 SIEMENS

Comment remplacer le joint de porte ?

Ouvrez la porte, retirez l'ancien joint en tirant, puis installez le nouveau joint en appuyant fermement. Consultez la notice pour plus de détails.

Comment changer l'éclairage LED ?

Débranchez l'appareil et attendez 60 secondes. Retirez le cache du projecteur LED avec un tournevis plat, déconnectez le module et remplacez-le. Risque d'électrocution, faites appel à un professionnel si nécessaire.

Comment retirer les clayettes du congélateur ?

Soulevez légèrement la clayette et tirez-la vers l'avant. Pour les clayettes télescopiques, abaissez la languette de verrouillage.

Que faire si la température est trop élevée ?

Vérifiez que la porte est bien fermée et que le joint n'est pas endommagé. Assurez-vous que les orifices de ventilation ne sont pas obstrués. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le congélateur ?

Débranchez l'appareil, videz-le, et nettoyez l'intérieur avec un chiffon doux et de l'eau savonneuse. Rincez et séchez. Ne pas utiliser de produits abrasifs.

Où trouver des pièces détachées ?

Les pièces comme le joint de porte, les charnières et les bacs sont disponibles chez Siemens ou les revendeurs agréés. Utilisez uniquement des pièces d'origine.

Le congélateur fait du bruit, est-ce normal ?

Un léger bourdonnement est normal. Si le bruit est inhabituel, vérifiez qu'il est de niveau et que rien ne touche l'arrière.

Comment changer le bac de fruits et légumes ?

Tirez le bac vers l'avant jusqu'à butée, puis soulevez-le pour le retirer. Le montage s'effectue dans l'ordre inverse.

Que faire en cas de panne de courant ?

N'ouvrez pas la porte pour conserver le froid. L'autonomie est d'environ 15 heures. Ensuite, vérifiez la qualité des aliments congelés.

Comment inverser le sens d'ouverture de la porte ?

Cette opération nécessite le démontage des charnières. Consultez la notice de montage ou faites appel à un professionnel pour éviter tout dommage.

MODE D'EMPLOI KI86SSDE0 SIEMENS

Conseils de réparation - Combiné réfrigérateur-congélateur

i A propos de ce document.... 179

1.1 Informations importantes.... 179

1.1.1 Objectif 179

1.2 Explication des symboles.... 179

1.2.1 Niveaux de risque 179

1.2.2 Symboles de danger 179

1.2.3 Structure des indications d'avertissement 180

1.2.4 Symboles généraux 180

Sécurité.... 181

2.1 Consignes de sécurité générales.... 181

2.1.1 Tous les appareils électroménagers.... 181

Outils et aides.... 182

Réparation 183

4.1 Remplacer le joint de porte 183

4.2 Remplacer la charnière plate.... 184

4.2.1 Retirer la charnière plate 184

4.2.2 Monter la charnière plate.... 186

4.3 Remplacer la charnière à glissière....187

4.3.1 Démonter la charnière à glissière.... 187

4.3.2 Monter la charnière à glissière 188

4.4 Remplacer l'étagère de la porte.... 189

4.4.1 Retirer l'étagère de la porte.... 189

4.4.2 Monter l'étagère de la porte 189

4.5 Remplacer la tablette....190

4.5.1 Retirer la tablette.... 190

4.5.2 Monter la tablette 190

4.6 Remplacer la tablette télescopique 191

4.6.1 Retirer la tablette télescopique.... 191

4.6.2 Monter la tablette télescopique 191

4.7 Remplacer la tablette du compartiment congélateur.... 192

4.7.1 Retirer la tablette du compartiment congélateur 192

4.7.2 Monter la tablette du compartiment congélateur.... 192

4.8 Remplacer le bac d'aliments congelés 193

4.8.1 Retirer le bac d'aliments congelés 193

4.8.2 Monter le bac d'aliments congelés.... 193

4.9 Remplacer le bac de fruits et légumes.... 194

4.9.1 Retirer le bac de fruits et légumes 194

4.9.2 Monter le bac de fruits et légumes 194

4.10 Remplacer la séparation et le couvercle du bac de fruits et légumes ..... 195

4.10.1 Retirer la séparation et le couvercle du bac de fruits et légumes..... 195

4.10.2 Monter la séparation et le couvercle du bac de fruits et légumes ..... 195

4.11 Remplacer le bac cool-fresh 196

4.11.1 Retirer le bac cool-fresh.... 196

4.11.2 Monter le bac cool-fresh.... 196

4.12 Remplacer le bac télescopique 197

4.12.1 Extraire le bac télescopique 197

4.12.2 Monter le bac télescopique 197

4.13 Changer le projecteur LED 198

4.13.1 Démontage du projecteur LED 198

4.13.2 Monter le projecteur LED 199

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent aident le consommateur à réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur en 03/2021). Ils contiennent des informations sur l'échange de certaines pièces détachées, ainsi que des avertissements et risques.

Pour toute question, veuillez contacter notre service après-vente. Nous ne serons responsables des dommages que si les indications de réparation ont été suivies correctement.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magné-tique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Embout Torx TX20[00340865]	6,3 mm (1/4")
Outil auxiliaire[00342180]	Pour le démontage de pièces plastique, "outil magique"

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

Réparation

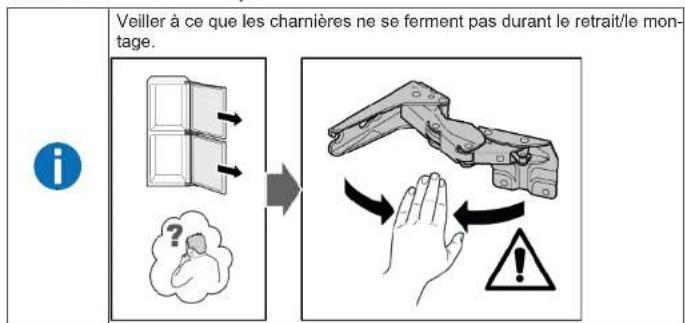

4.2 Remplacer la charnière plate

Pré-requis:

Appareil est déconnecté de l'alimentation.
√ La porte du meuble est retirée. Voir les instructions de montage.
La porte est ouverte.

4.2.1 Retirer la charnière plate

1. Retirer quatre caches de charnière.


1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte supérieure pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières supérieures de la porte sont retirées.

1. 1. Desserrer quatre vis (1).

2. Faire glisser la porte inférieure pour l'extraire (2).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières (2).

Les charnières de la porte sont retirées.

Réparation

4.2.2 Monter la charnière plate

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la charnière à glissière

Pré-requis:

√ Appareil est déconnecté de l'alimentation.
√ La porte du meuble et la porte de l'appareil sont séparées. Voir les instructions de montage.

4.3.1 Démonter la charnière à glissière

1. 1. Dévisser deux vis (1).

2. Retirer la charnière supérieure de la porte supérieure (2)

3. Retirer la porte supérieure (3).
4. Dévisser deux vis (4)
5. Retirer la charnière supérieure de la porte inférieure (5).
6. Retirer la porte inférieure (6).

1. 1. Retirer quatre vis (1).

2. Retirer les charnières inférieures (2).

Les charnières sont retirées.

4.3.2 Monter la charnière à glissière

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer l'étagère de la porte

Pré-requis:

La porte est ouverte.

4.4.1 Retirer l'étagère de la porte

- Soulever l'étagère de la porte.

L'étagère de la porte est retirée.

4.4.2 Monter l'étagère de la porte

- Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.5.1 Retirer la tablette

La tablette est retirée.

4.5.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la tablette télescopique

Pré-requis:

La porte est ouverte.

4.6.1 Retirer la tablette télescopique

1. Extraire la tablette télescopique jusqu'à ce que la languette de verrouillage se débloque.

1. Abaisser la tablette télsecopique inférieure et la faire pivoter sur le côté.

2. La tablette télescopique est retirée.

4.6.2 Monter la tablette télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette du compartiment congélateur

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette du compartiment congélateur

- Extraire la tablette du compartiment congélateur.

La tablette du compartiment congélateur est retirée.

4.7.2 Monter la tablette du compartiment congélateur

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le bac d'aliments congelés

Pré-requis:

La porte est ouverte.

4.8.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments congelés (2).

Le bac d'aliments congelés est retiré.

4.8.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer le bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.9.1 Retirer le bac de fruits et légumes

1. Extraire complètement le bac (1).

2. Retirer le bac (2).

→ Le bac est retiré.

4.9.2 Monter le bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer la séparation et le couvercle du bac de fruits et légumes

Pré-requis:

La porte est ouverte.

4.10.1 Retirer la séparation et le couvercle du bac de fruits et légumes

1. Retirer la plaque verre de la séparation.

1. Retirer le bac de fruits et légumes.→194

2. 1. Appuyer sur le levier sous chaque côté de la séparation (1).
3. Tirer la séparation vers l'avant (2).

1. Soulever la séparation et la faire pivoter sur le côté. La séparation est retirée.

2. 1. Soulever le couvercle du bac de fruits et légumes.
3. Soulever le couvercle du bac de fruits et légumes vers l'avant et le faire pivoter sur le côté. Le couvercle du bac de fruits et légumes est retiré.

4.10.2 Monter la séparation et le couvercle du bac de fruits et légumes

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.11 Remplacer le bac cool-fresh

Pré-requis:

La porte est ouverte.

4.11.1 Retirer le bac cool-fresh

1. Pencher le bac cool-fresh vers l'avant (1).
2. Retirer le bac cool-fresh (2).

Le bac cool-fresh est retiré.

4.11.2 Monter le bac cool-fresh

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.12 Remplacer le bac télescopique

Pré-requis:

La porte est ouverte.

4.12.1 Extraire le bac télescopique

1. Pencher le bac télescopique vers l'avant (1).
2. Retirer le bac télescopique (2).

Le bac télescopique est retiré.

4.12.2 Monter le bac télescopique

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.13 Changer le projecteur LED

Outil spécial [00342180]

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm,

dans le kit [00341820]

Votre appareil est équipé d'un éclairage LED ne demandant pas d'entre- tien.

Les réparations de cet éclairage sont exclusivement réservées au service après-vente ou à des spécialistes autorisés!

DANGER

Risque d'électrocution en raison de pièces sous tension !

Risque d'électrocution en cas de réparation non conforme

• Les pièces électriques doivent être réparées par des techniciens qualifiés.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

DANGER

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

PRUDENCE

Arêtes vives !

Blessures par coupure

▶ Porter des gants de protection.

Pré-requis:

Appareil est déconnecté de l'alimentation.

La porte est ouverte.

Les clayettes du réfrigérateur sont retirées.

4.13.1 Démontage du projecteur LED

1. Défaire le cache du projecteur LED.

1. Tirer le cache du projecteur LED vers l'intérieur et le pousser simultanément vers l'avant.

1. Défaire le module projecteur LED.

1. Défaire le raccord électrique du projecteur LED.

Le projecteur LED est retiré.

4.13.2 Monter le projecteur LED

▶ Le montage s'effectue dans l'ordre chronologique inverse.

4.9 Auglu un dârzenu tvertnes nomaina 304

4.9.1 Auglu un dârzenu tvertnes iznemšana 304

4.9 Auglu un dârzenu tvertnes nomaina

Prasība:
