KI86SSDE0 - Pakastin SIEMENS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pakastin
Merkki	Siemens
Malli	KI86SSDE0
Mitat (K x L x S)	186 x 60 x 65 cm
Paino	72 kg
Energialuokka	E
Pakastimen tilavuus	220 L
Sähkökatkon kesto	15 h
Pakastuskapasiteetti	10 kg/24h
Sähköliitäntä	220-240 V, 50 Hz
Ilmastoluokka	SN-T
Melutaso	42 dB
Tärkeimmät toiminnot	Tuuletettu kylmä (No Frost), lämpötilahälytys, LED-valaistus
Saatavilla olevat varaosat	Oven tiiviste, saranat, hyllyt, laatikot, LED-valaistus
Korjattavuusindeksi	8,0/10
Turvallisuus	Irrota pistoke ennen toimenpiteitä, käytä suojakäsineitä
Huolto	Säännöllinen puhdistus pehmeällä liinalla, ei manuaalista sulatusta (No Frost)

Usein kysytyt kysymykset - KI86SSDE0 SIEMENS

Miten oven tiiviste vaihdetaan?

Avaa ovi, vedä vanha tiiviste irti vetämällä, asenna sitten uusi tiiviste painamalla tiukasti. Katso lisätietoja käyttöohjeesta.

Miten LED-valaistus vaihdetaan?

Irrota laite verkkovirrasta ja odota 60 sekuntia. Poista LED-valaisimen suojus litteällä ruuvitaltalla, irrota moduuli ja vaihda se. Sähköiskun vaara, ota tarvittaessa yhteyttä ammattilaiseen.

Miten pakastimen hyllyt poistetaan?

Nosta hyllyä hieman ja vedä se eteenpäin. Teleskooppihyllyissä laske lukituskielekettä.

Mitä tehdä, jos lämpötila on liian korkea?

Tarkista, että ovi on kunnolla kiinni ja tiiviste on ehjä. Varmista, että ilmanvaihtoaukot eivät ole tukossa. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Miten pakastin puhdistetaan?

Irrota laite verkkovirrasta, tyhjennä se ja puhdista sisäosa pehmeällä liinalla ja saippuavedellä. Huuhtele ja kuivaa. Älä käytä hankaavia puhdistusaineita.

Mistä löydän varaosia?

Osat, kuten oven tiiviste, saranat ja laatikot, ovat saatavana Siemensiltä tai valtuutetuilta jälleenmyyjiltä. Käytä vain alkuperäisiä osia.

Pakastin pitää ääntä, onko se normaalia?

Kevyt humina on normaalia. Jos ääni on epätavallinen, tarkista, että laite on vaakasuorassa ja ettei mikään kosketa takaosaa.

Miten hedelmä- ja vihanneslaatikko vaihdetaan?

Vedä laatikkoa eteenpäin rajaan asti, nosta se sitten irti. Asennus tapahtuu päinvastaisessa järjestyksessä.

Mitä tehdä sähkökatkon sattuessa?

Älä avaa ovea kylmyyden säilyttämiseksi. Toiminta-aika sähkökatkon aikana on noin 15 tuntia. Tarkista tämän jälkeen pakasteiden laatu.

Miten oven avautumissuunta käännetään?

Tämä toimenpide edellyttää saranojen irrottamista. Katso asennusohjeita tai ota yhteyttä ammattilaiseen vaurioiden välttämiseksi.

KÄYTTÖOHJE KI86SSDE0 SIEMENS

1.1 Tähtis teave 135

1.1.1 Eesmärk 135

1.2 Sümbolite selgitus 135

1.2.1 Ohutasemed.... 135

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

Liikuvatest osadest tingitud elektrilöögi oht!

Korjausvinkit - Jääkaappi- ja pakastinyhdistelmä

Tämä asiakirja 157

1.1 Tärkeitä tietoja.... 157

1.1.1 Tarkoitus 157

1.2 Symboleiden merkitys.... 157

1.2.1 Vaaratasot.... 157

1.2.2 Varoitusmerkit.... 157

1.2.3 Varoitusten rakenne 158

1.2.4 Yleiset symbolit.... 158

Turvallisuus....159

2.1 Yleiset turvallisuusohjeet.... 159

2.1.1 Kaikki kotitalouskoneet.... 159

Työkalut ja apuvälineet.... 160

Korjaus....161

4.1 Oven tiivisteen vaihtaminen.... 161

4.2 Litteän saranan vaihtaminen 162

4.2.1 Litteän saranan poistaminen.... 162

4.2.2 Litteän saranan asennus 164

4.3 Liukusaranan vaihtaminen 165

4.3.1 Liukusaranan poistaminen.... 165

4.3.2 Liukusaranan asennus 166

4.4 Ovihyllyn vaihtaminen....167

4.4.1 Ovihyllyn poistaminen 167

4.4.2 Ovihyllyn asennus.... 167

4.5 Hyllyn vaihtaminen 168

4.5.1 Hyllyn poistaminen.... 168

4.5.2 Hyllyn asennus 168

4.6 Ulosvedettävän hyllyn vaihtaminen.... 169

4.6.1 Ulosvedettävän hyllyn poistaminen 169

4.6.2 Ulosvedettävän hyllyn asennus.... 169

4.7 Pakastinosan hyllyn vaihtaminen....170

4.7.1 Pakastinosan hyllyn poistaminen 170

4.7.2 Pakastinosan hyllyn asennus.... 170

4.8 Pakastelokeron vaihtaminen 171

4.8.1 Pakastelokeron poistaminen 171

4.8.2 Pakastelokeron asennus....171

4.9 Hedelmä- ja vihanneslokeron vaihtaminen.... 172

4.9.1 Hedelmä- ja vihanneslokeron poistaminen 172

4.9.2 Hedelmä- ja vihanneslokeron asennus.... 172

4.10 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen vaihtaminen 173

4.10.1 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen poistaminen..... 173

4.10.2 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen asennus .... 173

4.11 Cool-fresh-lokeron vaihtaminen 174

4.11.1 Cool-fresh-lokeron poistaminen.... 174

4.11.2 Cool-fresh-lokeron asennus 174

4.12 Ulosvedettävän lokeron vaihlaminen 175

4.12.1 Ulosvedettävän lokeron poistaminen.... 175

4.12.2 Ulosvedettävän lokeron asennus.... 175

4.13 LED-kohdevalon vaihtaminen 176

4.13.1 LED-kohdevalon poistaminen.... 176

4.13.2 LED-kohdevalon asennus 177

i Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti.

Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
	VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
	VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
	HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!		Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
		Yleinen varoitus
		Sähköjännitteestä aiheutuva vaara
		Räjähdysvaara
		Viiltohaavojen vaara
		Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
		Kuumista pinnoista aiheutuva vaara
		Voimakkaasta magneettikentästä aiheutuva vaara
		Ionisoimattomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Vaaran tyyppi ja lähde!

Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset.

- Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan.

Jännitteisten osien aiheuttama sähköiskun vaara!

Sähköiskun aiheuttama kuolema

▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen

korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yl. symboli Merkitys
	Erikoisohjeen tunniste (teksti ja/tai kaavio)
	Yksinkertaisen ohjeen tunniste (vain teksti)

Yl. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
[Käynnistä] Näppäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun!
■ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

■ Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

■ Käytä suojakenkiä.

■ Estä painavien komponenttien putoaminen.

- Älä koske liikkuviiin komponentteihin.

Laitteen turvallisuudelle/toiminnalle aiheutuva riski!

■ Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riskil!

- Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite[00342013]	60 cm x 50 cm
Torx-kärki TX20[00340865]	6,3 mm (1/4")
Lisätyökalu[00342180]	Työkalu, jota käytetään muoviosien irrottamiseen "magic tool"

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:

Ovi on auki.

Korjaus

4.2 Litteän saranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Kalusteovi on poistettu. Katso Asennusohjeet.
Ovi on auki.

2025-12-11_9001628791 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 162 alkaa 529

4.2.1 Litteän saranan poistaminen


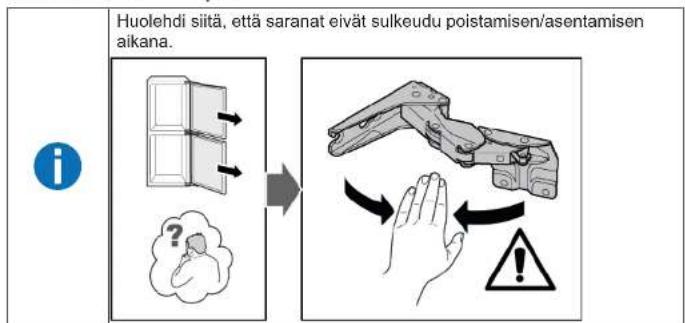

    A["Hand gesture: Huolehdi siitä, että saranat eivät sulkeudu poistamisen/asentamisen aikana."] --> B["Manual grip: Hand gesture with hand, hand pointing to correct gesture"]
    B --> C["Warning sign: An icon with exclamation mark"]

1. Poista neljä saranan suojusta.


1. 1. Löysää neljä ruuvia (1).

2. Liu'uta ylempi ovi ulos ja poista se (2).

1. 1. Poista neljä ruuvia (1).

2. Poista saranat (2).

Ylemmän oven saranat on poistettu.

1. 1. Löysää neljä ruuvia (1).

2. Liu'uta alempi ovi ulos ja poista se (2).

1. 1. Poista neljä ruuvia (1).

2. Poista saranat (2).

Alemman oven saranat on poistettu.

Korjaus

4.2.2 Litteän saranan asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.3 Liukusaranan vaihtaminen

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

Vaatimus:

Kone on erotettu teholähteestä.
√ Kalusteovi ja laitteen ovi on erotettu toisistaan. Katso Asennusohjeet.

4.3.1 Liukusaranan poistaminen

1. 1. Kierrä kaksi ruuvia auki (1).

2. Poista ylemmän oven yläsarana (2).

3. Poista ylempi ovi (3).
4. Kierrä kaksi ruuvia auki (4).
5. Poista alemman oven yläsarana (5).
6. Poista alempi ovi (6).

1. 1. Poista neljä ruuvia (1).
2. Poista alasaranat (2).

Saranat on poistettu.

4.3.2 Liukusaranan asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Ovihyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.4.1 Ovihyllyn poistaminen

▶ Nosta ovihylly pois yläsuuntaan.

Ovihylly on poistettu.

4.4.2 Ovihyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.5 Hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.5.1 Hyllyn poistaminen

▶ Vedä hylly ulos.

4.5.2 Hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.6 Ulosvedettävän hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.6.1 Ulosvedettävän hyllyn poistaminen

1. Vedä ulosvedettävää hyllyä ulos, kunnes lukitus avautuu.

1. Laske ulosvedettävää hyllyä ja vedä se ulos sivuttain kääntämällä.

2. Ulosvedettävä hylly on poistettu.

4.6.2 Ulosvedettävän hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.7 Pakastinosan hyllyn vaihtaminen

Vaatimus:

Ovi on auki.

4.7.1 Pakastinosan hyllyn poistaminen

▶ Vedä pakastinosan hylly ulos.

Pakastinosan hylly on poistettu.

4.7.2 Pakastinosan hyllyn asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.8 Pakastelokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.8.1 Pakastelokeron poistaminen

1. Vedä pakastelokero kokonaan ulos (1).
2. Poista pakastelokero (2).

Pakastelokero on poistettu.

4.8.2 Pakastelokeron asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.9 Hedelmä- ja vihanneslokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.9.1 Hedelmä- ja vihanneslokeron poistaminen

▶ 1. Vedä lokero kokonaan ulos (1).
2. Poista lokero (2).

Lokero on poistettu.

4.9.2 Hedelmä- ja vihanneslokeron asennus

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.10 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen vaihtaminen

Vaatimus:

Ovi on auki.

4.10.1 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen poistaminen

1. Poista lasilevy välilevystä.

1. Poista hedelmä- ja vihanneslokero.→172

2. 1. Paina vipua välilevyn kummallakin puolella alhaalla (1).
3. Vedä välilevyä etusuuntaan (2).

1. Nosta välilevyä ja vedä se ulos sivuttain kääntämällä.

Välilevy on poistettu.

1. 1. Nosta hedelmä- ja vihanneslokeron suojusta.

2. Vedä hedelmä- ja vihanneslokeron suojusta etusuuntaan ja vedä se ulos sivuttain kääntämällä.

Hedelmä- ja vihanneslokeron suojus on poistettu.

4.10.2 Hedelmä- ja vihanneslokeron välilevyn ja suojuksen asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.11 Cool-fresh-lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.11.1 Cool-fresh-lokeron poistaminen

1. Kallista cool-fresh-lokeroa etusuuntaan (1).
2. Poista cool-fresh-lokero (2).

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.12 Ulosvedettävän lokeron vaihtaminen

Vaatimus:

Ovi on auki.

4.12.1 Ulosvedettävän lokeron poistaminen

1. Kallista ulosvedettävää lokeroa etusuuntaan (1).
2. Poista ulosvedettävä lokero (2).

Ulosvedettävä lokero on poistettu.

4.12.2 Ulosvedettävän lokeron asennus

- Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 LED-kohdevalon vaihtaminen

Erikoistyökalut:

Erikoistyökalu [00342180]
Uraruuvimeisseli Terä 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapaalla LED-valolla.
Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot!

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!
Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa

Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!
Sähköiskun aiheuttama kuolema

- Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

HUOMAA

Terävät reunat!
Viiltovammat

- Käytä suojakäsineitä

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.
Jääkaappiosan hyllyt on poistettu.

4.13.1 LED-kohdevalon poistaminen

1. Irrota LED-kohdevalon suojus.

1. Vedä LED-kohdevalon suojusta sisäänpäin ja työnnä samalla eteenpäin.

1. Irrota LED-kohdevalon sähköliitäntä.

LED-kohdevalo on poistettu.

4.13.2 LED-kohdevalon asennus

Asenna vastakkaisessa järjestyksessä.

1.2.1 Pavojaus lygiai

Lentelé 1: Pavojaus lygiai

1.2.2 Pavojaus simboliai
