KI86SSDE0 - Congelatore SIEMENS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Congelatore
Marca	Siemens
Modello	KI86SSDE0
Dimensioni (A x L x P)	186 x 60 x 65 cm
Peso	72 kg
Classe energetica	E
Volume congelatore	220 L
Autonomia in caso di guasto	15 h
Capacità di congelamento	10 kg/24h
Alimentazione	220-240 V, 50 Hz
Classe climatica	SN-T
Livello sonoro	42 dB
Funzioni principali	Freddo ventilato (No Frost), allarme di temperatura, illuminazione LED
Pezzi di ricambio disponibili	Guarnizione porta, cerniere, ripiani, cassetti, illuminazione LED
Indice di riparabilità	8,0/10
Sicurezza	Scollegare prima dell'intervento, indossare guanti di protezione
Manutenzione	Pulizia regolare con panno morbido, nessuno sbrinamento manuale (No Frost)

Domande frequenti - KI86SSDE0 SIEMENS

Come sostituire la guarnizione della porta?

Aprire la porta, rimuovere la vecchia guarnizione tirandola, quindi installare la nuova guarnizione premendo saldamente. Consultare il manuale per maggiori dettagli.

Come cambiare l'illuminazione LED?

Scollegare l'apparecchio e attendere 60 secondi. Rimuovere il coperchio del proiettore LED con un cacciavite piatto, scollegare il modulo e sostituirlo. Rischio di scossa elettrica, chiamare un professionista se necessario.

Come rimuovere i ripiani del congelatore?

Sollevare leggermente il ripiano e tirarlo in avanti. Per i ripiani telescopici, abbassare la linguetta di blocco.

Cosa fare se la temperatura è troppo alta?

Verificare che la porta sia ben chiusa e che la guarnizione non sia danneggiata. Assicurarsi che le aperture di ventilazione non siano ostruite. Se il problema persiste, contattare il servizio post-vendita.

Come pulire il congelatore?

Scollegare l'apparecchio, svuotarlo e pulire l'interno con un panno morbido e acqua saponata. Sciacquare e asciugare. Non utilizzare prodotti abrasivi.

Dove trovare i pezzi di ricambio?

I pezzi come la guarnizione della porta, le cerniere e i cassetti sono disponibili presso Siemens o rivenditori autorizzati. Utilizzare solo pezzi originali.

Il congelatore fa rumore, è normale?

Un leggero ronzio è normale. Se il rumore è insolito, verificare che sia in piano e che nulla tocchi il retro.

Come cambiare il cassetto per frutta e verdura?

Tirare il cassetto in avanti fino all'arresto, poi sollevarlo per rimuoverlo. Il montaggio avviene in ordine inverso.

Cosa fare in caso di interruzione di corrente?

Non aprire la porta per conservare il freddo. L'autonomia è di circa 15 ore. Successivamente, verificare la qualità degli alimenti congelati.

Come invertire il senso di apertura della porta?

Questa operazione richiede lo smontaggio delle cerniere. Consultare il manuale di montaggio o chiamare un professionista per evitare danni.

MANUALE UTENTE KI86SSDE0 SIEMENS

▶ Extraire la tablette.

Consigli di riparazione - Frigorifero e congelatore

i Utilizzo del documento 267

1.1 Avvertenze importanti 267

1.1.1 Scopo 267

1.2 Spiegazione dei simboli 267

1.2.1 Livelli di pericolo 267

1.2.2 Simboli di pericolo.... 267

1.2.3 Struttura degli avvertimenti 268

1.2.4 Simboli generici 268

Sicurezza....269

2.1 Note generali sulla sicurezza.... 269

2.1.1 Tutti gli elettrodomestici.... 269

Strumenti e ausili.... 270

Riparazione....271

4.1 Sostituzione della guarnizione della porta 271

4.2 Sostituzione della cerniera piatta 272

4.2.1 Smontaggio della cerniera piatta.... 272

4.2.2 Montaggio della cerniera piatta 274

4.3 Sostituzione della cerniera scorrevole....275

4.3.1 Smontaggio della cerniera scorrevole 275

4.3.2 Montaggio della cerniera scorrevole 276

4.4 Sostituzione del balconcino della porta 277

4.4.1 Smontaggio del balconcino della porta 277

4.4.2 Montaggio del balconcino della porta 277

4.5 Sostituzione del ripiano....278

4.5.1 Smontaggio del ripiano.... 278

4.5.2 Montaggio del ripiano 278

4.6 Sostituzione del ripiano estraibile....279

4.6.1 Rimozione del ripiano estraibile 279

4.6.2 Inserimento del ripiano estraibile.... 279

4.7 Sostituzione del ripiano del comparto freezer 280

4.7.1 Rimozione del ripiano del comparto freezer 280

4.7.2 Inserimento del ripiano del comparto freezer 280

4.8 Sostituzione del cassetto surgelati.... 281

4.8.1 Rimozione del cassetto surgelati 281

4.8.2 Inserimento del cassetto surgelati.... 281

4.9 Sostituzione del cassetto frutta e verdura 282

4.9.1 Rimozione del cassetto frutta e verdura 282

4.9.2 Inserimento del cassetto frutta e verdura.... 282

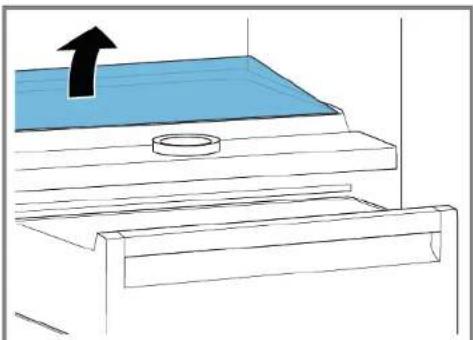

4.10 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura ..... 283

4.10.1 Smontaggio della divisoria e del coperchio del cassetto frutta e ver- dura....283

4.10.2 Montaggio della divisoria e del coperchio del cassetto frutta e ver- dura....283

4.11 Sostituzione del cassetto a 0 °C....284

4.11.1 Estrazione del cassetto a 0 °C....284

4.11.2 Inserimento del cassetto a 0 °C.... 284

4.12 Sostituzione del cassetto estraibile.... 285

4.12.1 Rimozione del cassetto estraibile.... 285

4.12.2 Inserimento del cassetto estraibile.... 285

4.13 Sostituzione del faretto a LED....286

4.13.1 Smontaggio del faretto a LED.... 286

4.13.2 Montaggio del faretto a LED 287

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Strumento ausiliario [00342180]	Per lo smontaggio di parti in plastica, "strumento magico".

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

Riparazione

4.2 Sostituzione della cerniera piatta

Attrezzi suggeriti:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta è rimosso. Vedere le Istruzioni di installazione.
La porta è aperta.

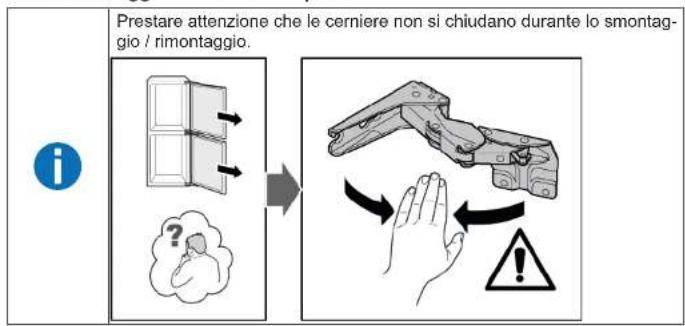

4.2.1 Smontaggio della cerniera piatta

1. Togliere le coperture delle quattro cerniere.


1. 1. Svitare le quattro viti (1).

2. Far scorrere e rimuovere la porta superiore (2).

1. 1. Togliere le quattro viti (1).

2. Togliere le cerniere (2).

→ Le cerniere superiori della porta sono rimosse.

1. 1. Svitare le quattro viti (1).

2. Far scorrere e rimuovere la porta inferiore (2).

1. 1. Togliere le quattro viti (1).

2. Togliere le cerniere (2).

Le cerniere inferiori della porta sono rimosse.

Riparazione

4.2.2 Montaggio della cerniera piatta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera scorrevole

Attrezzi suggeriti:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta e la porta dell'apparecchio sono separate. Vedere le Istruzioni di installazione.

4.3.1 Smontaggio della cerniera scorrevole

1. 1. Svitare le due viti (1).

2. Rimuovere la cerniera superiore della porta superiore (2).

3. Togliere la porta superiore (3).
4. Svitare le due viti (4).
5. Rimuovere la cerniera superiore della porta inferiore (5).
6. Togliere la porta inferiore (6).

1. 1. Togliere le quattro viti (1).
2. Togliere le cerniere inferiori (2).

→ Le cerniere sono rimosse.

4.3.2 Montaggio della cerniera scorrevole

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del balconcino della porta

Prerequisiti:

La porta è aperta.

4.4.1 Smontaggio del balconcino della porta

- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.

4.4.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.5.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.5.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del ripiano estraibile

Prerequisiti:

La porta è aperta.

4.6.1 Rimozione del ripiano estraibile

1. Estrarre il ripiano estraibile fino a sganciare il fermo.

1. Abbassare il ripiano estraibile e girarlo di lato.

2. Il ripiano estraibile è rimosso.

4.6.2 Inserimento del ripiano estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano del comparto freezer

Prerequisiti:

La porta è aperta.

4.7.1 Rimozione del ripiano del comparto freezer

▶ Estrarre il ripiano del comparto freezer.

Il ripiano del comparto freezer è rimosso.

4.7.2 Inserimento del ripiano del comparto freezer

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.8.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.8.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.9.1 Rimozione del cassetto frutta e verdura

▶ 1. Estrarre completamente il cassetto (1).
2. Rimuovere il cassetto (2).

Il cassetto è rimosso.

4.9.2 Inserimento del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione della divisoria e del coperchio del cassetto frutta e verdura

Prerequisiti:

La porta è aperta.

4.10.1 Smontaggio della divisoria e del coperchio del cassetto frutta e verdura

1. Togliere la lastra di vetro dalla divisoria.

1. Togliere il cassetto frutta e verdura.→282

2. 1. Premere la leva nella parte inferiore di entrambi i lati della divisoria (1).
3. Tirare la divisoria in avanti (2).

1. Sollevare la divisoria e ruotarla di lato.

→ La divisoria è rimossa.

1. 1. Sollevare il coperchio del cassetto frutta e verdura.

2. Tirare il coperchio del cassetto frutta e verdura in avanti e girarlo di lato.

Il coperchio del cassetto frutta e verdura è rimosso.

4.10.2 Montaggio della divisoria e del coperchio del cassetto frutta e verdura

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto a 0 °C

Prerequisiti:

La porta è aperta.

4.11.1 Estrazione del cassetto a 0 °C

1. Inclinare il cassetto a 0 °C in avanti (1).
2. Togliere il cassetto a 0 °C (2).

Il cassetto a 0 °C è rimosso.

4.11.2 Inserimento del cassetto a 0 °C

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.12 Sostituzione del cassetto estraibile

Prerequisiti:

La porta è aperta.

4.12.1 Rimozione del cassetto estraibile

1. Inclinare il cassetto estraibile in avanti (1).
2. Togliere il cassetto estraibile (2).

Il cassetto estraibile è rimosso.

4.12.2 Inserimento del cassetto estraibile

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.13 Sostituzione del faretto a LED

Attrezzi suggeriti:

Utensile speciale [00342180]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti!

Ferite da taglio - Indossare guanti di protezione.

Prerequisiti:

√ L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.

4.13.1 Smontaggio del faretto a LED

1. Sganciare il coperchio del faretto a LED.

1. Tirare il coperchio del faretto a LED all'interno e contemporaneamente spingerlo in avanti.

1. Staccare il modulo del faretto a LED.

1. Staccare il collegamento elettrico del faretto a LED.

Il faretto a LED è rimosso.

4.13.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 400

Siguranța....401

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța
