KI86SSDE0 - Vriezer SIEMENS - Gratis gebruiksaanwijzing en handleiding

Soort product	Vriezer
Merk	Siemens
Model	KI86SSDE0
Afmetingen (H x B x D)	186 x 60 x 65 cm
Gewicht	72 kg
Energielabel	E
Vriezerinhoud	220 L
Autonomie bij stroomuitval	15 h
Vriescapaciteit	10 kg/24h
Voeding	220-240 V, 50 Hz
Klimaatklasse	SN-T
Geluidsniveau	42 dB
Hoofdfuncties	No Frost, temperatuuralarm, LED-verlichting
Beschikbare reserveonderdelen	Deurrubber, scharnieren, legroosters, bakken, LED-verlichting
Repareerbaarheidsindex	8,0/10
Veiligheid	Uitschakelen voor onderhoud, draag beschermende handschoenen
Onderhoud	Regelmatig reinigen met een zachte doek, geen handmatig ontdooien (No Frost)

Veelgestelde vragen - KI86SSDE0 SIEMENS

Hoe vervang ik het deurrubber?

Open de deur, verwijder het oude rubber door te trekken en installeer het nieuwe rubber door stevig aan te drukken. Raadpleeg de handleiding voor meer details.

Hoe vervang ik de LED-verlichting?

Koppel het apparaat los en wacht 60 seconden. Verwijder de afdekkap van de LED-unit met een platte schroevendraaier, koppel de module los en vervang deze. Elektrocutiegevaar, schakel een professional in indien nodig.

Hoe verwijder ik de legroosters uit de vriezer?

Til het rooster iets op en trek het naar voren. Voor telescopische roosters, laat u het vergrendelingslipje zakken.

Wat te doen als de temperatuur te hoog is?

Controleer of de deur goed gesloten is en of het rubber niet beschadigd is. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn. Neem contact op met de klantenservice als het probleem aanhoudt.

Hoe reinig ik de vriezer?

Koppel het apparaat los, leeg het en reinig de binnenkant met een zachte doek en zeepwater. Spoel en droog. Gebruik geen schurende middelen.

Waar kan ik reserveonderdelen vinden?

Onderdelen zoals het deurrubber, de scharnieren en de bakken zijn verkrijgbaar bij Siemens of erkende dealers. Gebruik alleen originele onderdelen.

De vriezer maakt geluid, is dat normaal?

Een licht zoemend geluid is normaal. Als het geluid ongebruikelijk is, controleer dan of het apparaat waterpas staat en of er niets tegen de achterkant aan komt.

Hoe vervang ik de groentelade?

Trek de lade naar voren tot de aanslag en til hem eruit om te verwijderen. De montage gebeurt in omgekeerde volgorde.

Wat te doen bij stroomuitval?

Open de deur niet om de kou te behouden. De autonomie is ongeveer 15 uur. Controleer daarna de kwaliteit van de diepvriesproducten.

Hoe draai ik de deurrichting om?

Deze bewerking vereist het demonteren van de scharnieren. Raadpleeg de montagehandleiding of schakel een professional in om schade te voorkomen.

GEBRUIKSAANWIJZING KI86SSDE0 SIEMENS

Reparatie informatie - Koel-vriescombinatie

i Over dit document....91

1.1 Belangrijke informatie 91

1.1.1 Doel 91

1.2 Verklaring van symbolen.... 91

1.2.1 Gevarenniveaus.... 91

1.2.2 Gevarensymbolen.... 91

1.2.3 Structuur van de waarschuwingen.... 92

1.2.4 Algemene symbolen 92

Veiligheid....93

2.1 Algemene veiligheidsinstructies 93

2.1.1 Alle huishoudelijke apparaten 93

Gereedschappen en hulpmiddelen 94

Reparatie....95

4.1 Deurafdichting vervangen 95

4.2 Plat scharnier vervangen 96

4.2.1 Plat deurscharnier verwijderen.... 96

4.2.2 Plat scharnier monteren 98

4.3 Sleepscharnier vervangen....99

4.3.1 Sleepscharnier verwijderen 99

4.3.2 Sleepscharnier monteren....100

4.4 Deurrek vervangen 101

4.4.1 Deurrek verwijderen 101

4.4.2 Deurrek monteren 101

4.5 Plateau vervangen....102

4.5.1 Plateau verwijderen.... 102

4.5.2 Plateau monteren.... 102

4.6 Uittrekbaar plateau vervangen.... 103

4.6.1 Uittrekbaar plateau verwijderen.... 103

4.6.2 Het uittrekbare plateau installeren.... 103

4.7 Plateau van het vriesvak vervangen 104

4.7.1 Plateau van het vriesvak verwijderen 104

4.7.2 Plateau van het vriesvak installeren 104

4.8 Vrieslade vervangen.... 105

4.8.1 Vrieslade verwijderen 105

4.8.2 Vrieslade installeren 105

4.9 Groente- en fruitlade vervangen.... 106

4.9.1 Groente- en fruitlade verwijderen.... 106

4.9.2 Groente- en fruitlade installeren.... 106

4.10 Tussenschot en afdekplaat van de groente- en fruitlade vervangen 107

4.10.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen.. 107

4.10.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren .... 107

4.11 Verskoellade vervangen 108

4.11.1 Verskoellade verwijderen 108

4.11.2 Verskoellade installeren.... 108

4.12 Uittrekbare lade vervangen.... 109

4.12.1 Uittrekbare lade verwijderen.... 109

4.12.2 Uittrekbare lade monteren.... 109

4.13 LED-verlichting vervangen.... 110

4.13.1 LED-verlichting verwijderen.... 110

4.13.2 LED-verlichting installeren.... 111

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Torxbit TX20[00340865]	6,3 mm (1/4")
Hulpgereedschap[00342180]	Gereedschap voor loshalen uit kunststof onderdelen, "magic tool"

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

Reparatie

4.2 Plat scharnier vervangen

Voorgestelde tools:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

√ Meubeldeur wordt verwijderd. Zie montage-instructie.
Deur is open.

4.2.1 Plat deurscharnier verwijderen


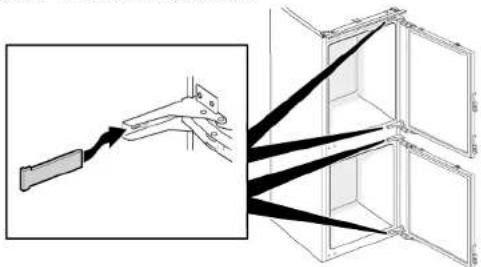

1. Verwijder vier scharnierafdekkingen.


1. 1. Draai vier schroeven los (1).

2. Schuif de bovendeur eruit en verwijder hem (2).

1. 1. Verwijder vier schroeven (1).

2. Verwijder scharnieren (2).

Scharnieren van bovendeur worden verwijderd.

1. 1. Draai vier schroeven los (1).

2. Schuif de onderdeur eruit en verwijder hem (2).

1. 1. Verwijder vier schroeven (1).

2. Verwijder scharnieren (2).

Scharmieren van onderdeur worden verwijderd.

Reparatie

4.2.2 Plat scharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Sleepscharnier vervangen

Voorgestelde tools:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

Meubeldeur en apparaatdeur zijn gescheiden. Zie montage-instructie.

4.3.1 Sleepscharnier verwijderen

1. 1. Draai de twee schroeven los (1).

2. Verwijder het bovenste scharnier van de bovendeur (2).

3. Verwijder de bovendeur (3).
4. Draai de twee schroeven los (4).
5. Verwijder het bovenste scharnier van de onderdeur (5).
6. Verwijder de onderdeur (6).

1. 1. Verwijder vier schroeven (1).

2. Verwijder de onderste schamieren (2).

Scharnieren worden verwijderd.

4.3.2 Sleepscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Deurrek vervangen

Voorwaarde:

Deur is open.

4.4.1 Deurrek verwijderen

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.4.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Plateau vervangen

Voorwaarde:

Deur is open.

4.5.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.5.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Uittrekbaar plateau vervangen

Voorwaarde:

Deur is open.

4.6.1 Uittrekbaar plateau verwijderen

1. Trek het uittrekbare plateau naar buiten tot de vergrendeling loskomt.

1. Laat het uittrekbare plateau zakken en draai het naar de zijkant eruit.

2. Het uittrekbare plateau wordt verwijderd.

4.6.2 Het uittrekbare plateau installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Plateau van het vriesvak vervangen

Voorwaarde:

Deur is open.

4.7.1 Plateau van het vriesvak verwijderen

- Trek het plateau van het vriesvak eruit.

Plateau van het vriesvak wordt verwijderd.

4.7.2 Plateau van het vriesvak installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Vrieslade vervangen

Voorwaarde:

Deur is open.

4.8.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1).
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.8.2 Vrieslade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 Groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.9.1 Groente- en fruitlade verwijderen

1. Trek de lade er helemaal uit (1).
2. Verwijder de lade (2).

Lade wordt verwijderd.

4.9.2 Groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.10 Tussenschot en afdekplaat van de groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.10.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen

1. Haal de glasplaat van het tussenschot af.

1. Verwijder de groente- en fruitlade.→106

2. 1. Druk op de hendel aan de onderkant aan beide kanten van het tussenschot (1).

3. Trek het tussenschot naar voren (2).

1. Til het tussenschot op en zwenk het er naar de zijkant uit.

Tussenschot wordt verwijderd.

1. 1. Til de afdekplaat van de groente- en fruitlade verwijderen op.

2. Trek de afdekplaat van de groente- en fruitlade naar voren en zwenk hem er naar de zijkant uit.

Afdekplaat van de groente- en fruitlade wordt verwijderd.

4.10.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.11 Verskoellade vervangen

Voorwaarde:

Deur is open.

4.11.1 Verskoellade verwijderen

1. Kantel de verskoellade naar voren (1).
2. Verwijder de verskoellade (2).

Verskoellade wordt verwijderd.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.12 Uittrekbare lade vervangen

Voorwaarde:

Deur is open.

4.12.1 Uittrekbare lade verwijderen

1. Kantel de uittrekbare lade naar voren (1).
2. Verwijder de uittrekbare lade (2).

Uittrekbare lade wordt verwijderd.

4.12.2 Uittrekbare lade monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.13 LED-verlichting vervangen

Voorgestelde tools:

Speciaal gereedschap [00342180]
Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting.
Deze verlichting mag alleen maar door de klantenservice of geautori-seerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

• Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
• Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen!

Sniletsel
▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.13.1 LED-verlichting verwijderen

1. Haal de afdekking van de LED-verlichting los.

1. Trek de afdekking van de LED-verlichting naar binnen en duw deze tegelijk naar voren.

1. Haal de LED-verlichting los.

1. Haal de elektrische aansluiting van de LED-verlichting los.

LED-verlichting wordt verwijderd.

4.13.2 LED-verlichting installeren

▶ Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 117

4.2 Replacing flat hinge 118

4.2.1 Removing flat hinge 118

4.2.2 Installing flat hinge 120

4.3 Replacing sliding hinge 121

4.3.1 Removing sliding hinge 121

4.3.2 Installing sliding hinge 122

4.4.1 Removing door rack 123

4.4.2 Installing door rack.... 123

4.5 Replacing shelf....124

4.5.1 Removing shelf.... 124

4.5.2 Installing shelf....124

4.6 Replacing extendable shelf 125

4.6.1 Removing extendable shelf 125

4.6.2 Installing extendable shelf 125

4.1 Replacing door gasket

Prerequisite:

√ Door is open.

Repair

4.2 Replacing flat hinge

Suggested tools:

Torx Bit TX20 6,3 mm (1/4") [00340865]

4.4.1 Removing door rack

4.4.2 Installing door rack

4.5.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.
