Produkto tipas	Šaldiklis
Prekės ženklas	Siemens
Modelis	KI86SSDE0
Matmenys (A x P x G)	186 x 60 x 65 cm
Svoris	72 kg
Energijos klasė	E
Šaldiklio tūris	220 L
Veikimo trukmė dingus elektrai	15 h
Užšaldymo talpa	10 kg/24h
Maitinimas	220-240 V, 50 Hz
Klimato klasė	SN-T
Triukšmo lygis	42 dB
Pagrindinės funkcijos	Orinis šaldymas (No Frost), temperatūros aliarmas, LED apšvietimas
Galimos atsarginės dalys	Durų tarpinės, vyriai, lentynėlės, dėžutės, LED apšvietimas
Remontuojamumo indeksas	8,0/10
Sauga	Prieš intervenciją atjunkite, dėvėkite apsaugines pirštines
Priežiūra	Reguliarus valymas minkšta šluoste, nereikia rankinio atšildymo (No Frost)

Dažnai užduodami klausimai - KI86SSDE0 SIEMENS

Kaip pakeisti durų tarpinę?

Atidarykite duris, ištraukite seną tarpinę traukdami, tada sumontuokite naują tarpinę stipriai paspausdami. Daugiau informacijos rasite instrukcijoje.

Kaip pakeisti LED apšvietimą?

Atjunkite prietaisą ir palaukite 60 sekundžių. Išimkite LED prožektoriaus dangtelį plokščiu atsuktuvu, atjunkite modulį ir pakeiskite jį. Elektros smūgio pavojus, prireikus kreipkitės į specialistą.

Kaip išimti šaldiklio lentynėles?

Šiek tiek pakelkite lentynėlę ir traukite į priekį. Teleskopinėms lentynėlėms nuleiskite fiksavimo liežuvėlį.

Ką daryti, jei temperatūra per aukšta?

Patikrinkite, ar durys gerai uždarytos ir ar tarpinė nepažeista. Įsitikinkite, kad ventiliacijos angos neužblokuotos. Jei problema išlieka, kreipkitės į klientų aptarnavimo tarnybą.

Kaip išvalyti šaldiklį?

Atjunkite prietaisą, ištuštinkite jį ir išvalykite vidų minkšta šluoste su muiluotu vandeniu. Nuplaukite ir nusausinkite. Nenaudokite abrazyvinių priemonių.

Kur rasti atsargines dalis?

Tokios dalys kaip durų tarpinė, vyriai ir dėžutės yra prieinamos Siemens arba įgaliotuose prekybos atstovuose. Naudokite tik originalias dalis.

Šaldiklis kelia triukšmą, ar tai normalu?

Lengvas dūzginimas yra normalus. Jei triukšmas neįprastas, patikrinkite, ar prietaisas stovi lygiai ir ar niekas neliečia galinės dalies.

Kaip pakeisti vaisių ir daržovių dėžę?

Patraukite dėžę į priekį iki atramos, tada pakelkite ją, kad išimtumėte. Montavimas atliekamas atvirkštine tvarka.

Ką daryti dingus elektrai?

Neatidarykite durų, kad išlaikytumėte šaltį. Veikimo trukmė be elektros yra maždaug 15 valandų. Po to patikrinkite sušaldytų maisto produktų kokybę.

Kaip pakeisti durų atidarymo pusę?

Šiam veiksmui reikia išardyti vyrius. Norėdami išvengti žalos, peržiūrėkite montavimo instrukciją arba kreipkitės į specialistą.

NAUDOJIMO INSTRUKCIJA KI86SSDE0 SIEMENS

→ Augšējo durvju viras ir nonemtas.

Starplika ir iznemta.

1. 1. Paceliet auglu un dârzenu tvertnes vâku.

2. Auglu un dârzenu tvertnes vâku pavelciet uz priekšu un sagâziet uz sâniem, lai iznemtu.

Informacija apie remontą - Šaldytuvas ir šaldiklis

i Dél šio dokumento.... 311

1.1 Svarbi informacija....311
1.1.1 Paskirtis 311

1.2 Simbolių paaiškinimas 311

1.2.1 Pavojaus lygiai....311

1.2.2 Pavojaus simboliai 311

1.2.3 Ispėjimu struktūra 312

1.2.4 Bendrieji simboliai 312

Sauga....313

2.1 Bendrosios saugos instrukcijos.... 313

2.1.1 Visi buitiniai prietaisai 313

Irankiai ir pagalbinės priemonės.... 314

Remontas 315

4.1 Durelių tarpiklio keitimas 315

4.2 Atlenkiamo vyrio keitimas.... 316

4.2.1 Atlenkiamo vyrio nuémimas 316

4.2.2 Atlenkiamo vyrio montavimas 318

4.3 Slankiojo vyrio keitimas.... 319

4.3.1 Slankiojo vyrio nuémimas 319

4.3.2 Slankiojo vyrio montavimas 320

4.4 Durelių lentynos keitimas 321

4.4.1 Durelių lentynos išėmimas.... 321

4.4.2 Durelių lentynos įdėjimas.... 321

4.5 Lentynos keitimas.... 322

4.5.1 Lentynos nuèmimas 322

4.5.2 Lentynos idėjimas 322

4.6 Ištraukiamos lentynos keitimas.... 323

4.6.1 Ištraukiamos lentynos išėmimas.... 323

4.6.2 Ištraukiamos lentynos jdėjimas 323

4.7 Šaldiklio skyriaus lentynos keitimas 324

4.7.1 Šaldiklio skyriaus lentynos išėmimas.... 324

4.7.2 Šaldiklio skyriaus lentynos jdėjimas.... 324

4.8 Šaldytų maisto produktų talpyklos keitimas 325

4.8.1 Šaldytų maisto produktų talpyklos išėmimas.... 325

4.8.2 Šaldytų maisto produktų talpyklos įdėjimas 325

4.9 Vaisių ir daržovių talpyklos keitimas 326

4.9.1 Vaisių ir daržovių talpyklos išėmimas.... 326

4.9.2 Vaisių ir daržovių talpyklos įdėjimas.... 326

4.10 Vaisių ir daržovių talpyklos pertvaros ir dangčio keitimas.... 327

4.10.1 Vaisių ir daržovių talpyklos pertvaros išėmimas ir dangčio nuėmimas 327

4.10.2 Vaisių ir daržovių talpyklos pertvaros įdėjimas ir dangčio uždėjimas ... 327

4.11 Atšaldytų šviežių produktų talpyklos keitimas.... 328

4.11.1 Atšaldytų šviežių produktų talpyklos išémimas.... 328

4.11.2 Atšaldytų šviežių produktų talpyklos įdėjimas 328

4.12 Ištraukiamos talpyklos keitimas.... 329

4.12.1 Ištraukiamos talpyklos išémimas 329

4.12.2 Ištraukiamos talpyklos jdėjimas 329

4.13 LED apšvietimo lemputės keitimas.... 330

4.13.1 LED apšvietimo lemputės išėmimas 330

4.13.2 LED apšvietimo lemputės montavimas.... 331

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali iš-tikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dél šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 |spėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

- Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
■ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas Išsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
„Torx" antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Pagalbinis jrankis [00342180]	Jrankis plastikinėms dalims at-palaiduoti "magic tool"

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

Remontas

4.2 Atlenkiamo vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

▶ Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisą j kitą vieta, reikalingi du žmonės.
▶ Naudokite tik tinkamus įrankius ir įrangą.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

PERSPÉJIMAS

Atvira vyrių sritis!

Galima prisispausti / prisiverti pirštus

▶ Nekiškite rankų j vyrių sritį.
▶ Mūvėkite apsaugines pirštines.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

DÉMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin-

dys

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Baldų durelės turi būti nuimtos. Žr. „Irengimo instrukcija“.
Durelés turi būti atidarytos.

4.2.1 Atlenkiamo vyrio nuèmimas

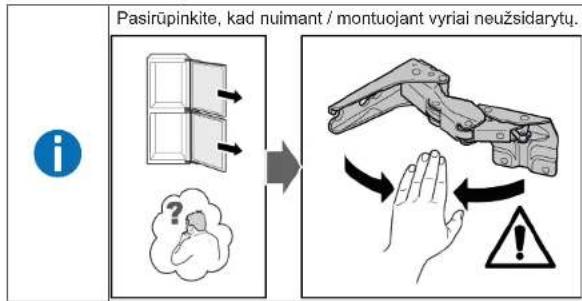


1. Nuimkite nuo keturių vyrių dangtelius.


1. 1. Atleiskite keturis varžtus (1).

2. Patraukite ir išimkite viršutines dureles (2).

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite vyrius (2).

Viršutinių durelių vyriai nuimti.

1. 1. Atleiskite keturis varžtus (1).

2. Patraukite ir išimkite apatines dureles (2).

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite vyrius (2).

Apatinių durelių vyriai nuimti.

Remontas

4.2.2 Atlenkiamo vyrio montavimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.3 Slankiojo vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Baldų ir prietaiso durelės yra atskiros. Žr. „Irengimo instrukcija“.

4.3.1 Slankiojo vyrio nuémimas

1. 1. lšsukite du varžtus (1).

2. Nuimkite viršutinių durelių viršutinį vyrį (2).

3. Nuimkite viršutines dureles (3).
4. Išsukite du varžtus (4).
5. Nuimkite apatinių durelių viršutinį vyrį (5).
6. Nuimkite apatines dureles (6)

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite apatinius vyrius (2).

4.3.2 Slankiojo vyrio montavimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.4 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.4.1 Durelių lentynos išėmimas

- Pakelkite durelių lentyną i viršų.

Durelių lentyna išimta.

4.4.2 Durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

Durelės turi būti atidarytos.

4.5.1 Lentynos nuémimas

Ištraukite lentyną.

4.5.2 Lentynos idėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.6 Ištraukiamos lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.6.1 Ištraukiamos lentynos išémimas

1. Traukite ištraukiamą lentyną, kol atsifiksuos fiksatorius.

1. Nuleiskite ištraukiamą lentyną ir pakreipkite i šoną.

2. Ištraukiama lentyna išimta.

4.6.2 Ištraukiamos lentynos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.7 Šaldiklio skyriaus lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.7.1 Šaldiklio skyriaus lentynos išémimas

Ištraukite šaldiklio skyriaus lentyną.

Šaldiklio skyriaus lentyna išimta.

4.7.2 Šaldiklio skyriaus lentynos jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.8 Šaldytų maisto produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.8.1 Šaldytų maisto produktų talpyklos išėmimas

1. Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).
2. Išimkite šaldytų maisto produktų talpyklą (2).

Šaldytų maisto produktų talpykla išimta.

4.8.2 Šaldytų maisto produktų talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.9 Vaisių ir daržovių talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.9.1 Vaisių ir daržovių talpyklos išėmimas

1. Ištraukite talpyklą iki pat galo (1).

2. Išimkite talpyklą (2).

4.9.2 Vaisių ir daržovių talpyklos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.10 Vaisių ir daržovių talpyklos pertvaros ir dangčio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.10.1 Vaisių ir daržovių talpyklos pertvaros išėmimas ir dangčio nuėmimas

1. Nuimkite nuo pertvaros stiklinę plokštelę.

1. Išimkite vaisių ir daržovių talpykla.→326

2. 1. Abiejose pertvaros pusése apačioje nuspauskite svirtelę (1).
3. Patraukite pertvarą i priekį (2).

1. Pakelkite pertvarą ir pakreipkite šonu.

Pertvara išimta.

1. 1. Iškelkite vaisių ir daržovių talpyklos dangtį.
2. Patraukite vaisių ir daržovių talpyklos dangtį i priekį ir pakreipkite šonu. Vaisių ir daržovių talpyklos dangtis nuimtas.

4.10.2 Vaisių ir daržovių talpyklos pertvaros jdėjimas ir dangčio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.11 Atšaldytų šviežių produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.11.1 Atšaldytų šviežių produktų talpyklos išėmimas

1. Palenkite šviežių produktų talpykla i priekį (1).
2. Išimkite atšaldytų šviežių produktų talpyklą (2).

Atšaldytų šviežių produktų talpykla išimta.

4.11.2 Atšaldytų šviežių produktų talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.12 Ištraukiamos talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.12.1 Ištraukiamos talpyklos išémimas

1. Palenkite ištraukiamą talpykłą j priekį (1).
2. Išimkite ištraukiamą talpykla (2).

Ištraukiama talpykla išimta.

4.12.2 Ištraukiamos talpyklos jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.13 LED apšvietimo lemputės keitimas

Specialüs įrankiai.

Specialus jrankis [00342180]
Atsuktuvas su jpjovomis Mentė 2,4 mm x 0,4 mm x 60 mm, rinkinyje [00341820]

Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dël elektros smügio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

Prieš pradėdami remonta, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Durelės turi būti atidarytos.
Šaldytuvo skyriaus lentynos išimtos.

4.13.1 LED apšvietimo lemputės išėmimas

1. Atleiskite LED apšvietimo lemputės dangtelį.

1. Patraukite LED apšvietimo lemputės dangtelį i vidų ir tuo pat metu paspauskite i priekį.

1. Atkabinkite LED apšvietimo lemputės modulį.

1. Atjunkite LED apšvietimo lemputės elektros jungti.

LED apšvietimo lemputė išimta.

4.13.2 LED apšvietimo lemputės montavimas

▶ Uždékite atvirkščia eilès tvarka.
