Produkta veids	Saldētava
Zīmols	Siemens
Modelis	KI86SSDE0
Izmēri (A x P x D)	186 x 60 x 65 cm
Svars	72 kg
Enerģijas klase	E
Saldētavas tilpums	220 L
Autonomija bojājuma gadījumā	15 h
Sasaldēšanas jauda	10 kg/24h
Barošana	220-240 V, 50 Hz
Klimatiskā klase	SN-T
Trokšņu līmenis	42 dB
Galvenās funkcijas	Ventilēts aukstums (No Frost), temperatūras trauksme, LED apgaismojums
Pieejamas rezerves daļas	Durvju blīve, eņģes, plaukti, tvertnes, LED apgaismojums
Remontējamības indekss	8,0/10
Drošība	Pirms iejaukšanās atvienot no tīkla, valkāt aizsargcimdus
Apkope	Regulāra tīrīšana ar mīkstu drānu, nav nepieciešama manuāla atkausēšana (No Frost)

Bieži uzdotie jautājumi - KI86SSDE0 SIEMENS

Kā nomainīt durvju blīvi?

Atveriet durvis, noņemiet veco blīvi, velkot to, pēc tam uzstādiet jauno blīvi, stingri piespiežot. Skatiet lietošanas instrukciju, lai uzzinātu sīkāk.

Kā nomainīt LED apgaismojumu?

Atvienojiet ierīci no tīkla un nogaidiet 60 sekundes. Noņemiet LED prožektora vāciņu ar plakanu skrūvgriezi, atvienojiet moduli un nomainiet to. Elektrošoka risks, ja nepieciešams, sazinieties ar speciālistu.

Kā izņemt saldētavas plauktus?

Paceliet plauktu nedaudz un velciet to uz priekšu. Teleskopiskiem plauktiem nolaidiet fiksācijas mēlīti.

Ko darīt, ja temperatūra ir pārāk augsta?

Pārbaudiet, vai durvis ir cieši aizvērtas un vai blīve nav bojāta. Pārliecinieties, ka ventilācijas atveres nav aizsprostotas. Ja problēma turpinās, sazinieties ar klientu apkalpošanas dienestu.

Kā tīrīt saldētavu?

Atvienojiet ierīci, iztukšojiet to un notīriet iekšpusi ar mīkstu drānu un ziepjūdeni. Noskalojiet un nosusiniet. Neizmantojiet abrazīvus tīrīšanas līdzekļus.

Kur atrast rezerves daļas?

Tādas daļas kā durvju blīve, eņģes un tvertnes ir pieejamas Siemens vai pilnvarotos izplatītājos. Izmantojiet tikai oriģinālās detaļas.

Saldētava rada troksni, vai tas ir normāli?

Neliela dūkošana ir normāla. Ja troksnis ir neparasts, pārbaudiet, vai ierīce ir līdzena un vai nekas nepieskaras aizmugurei.

Kā nomainīt augļu un dārzeņu tvertni?

Velciet tvertni uz priekšu līdz galam, pēc tam paceliet to, lai izņemtu. Uzstādīšana notiek pretējā secībā.

Ko darīt strāvas padeves pārtraukuma gadījumā?

Neatveriet durvis, lai saglabātu aukstumu. Autonomija ir aptuveni 15 stundas. Pēc tam pārbaudiet sasaldēto pārtikas produktu kvalitāti.

Kā mainīt durvju atvēršanas virzienu?

Šī darbība prasa eņģu demontāžu. Skatiet montāžas instrukciju vai sazinieties ar speciālistu, lai izvairītos no bojājumiem.

LIETOŠANAS INSTRUKCIJA KI86SSDE0 SIEMENS

Informācija par remontu - Dzesēšanas un saldēšanas ierīce

i Par šo dokumentu.... 289

1.1 Būtiska informācija 289

1.1.1 Mérkis 289

1.2 Simbolu skaidrojums.... 289

1.2.1 Bīstamības līmeni 289

1.2.2 Bīstamības simboli 289

1.2.3 Brīdinājumu struktūra 290

1.2.4 Vispārīgie simboli....290

Drošība....291

2.1 Vispārējie drošības norādījumi 291

2.1.1 Visām mājsaimniecības ierīcem.... 291

Piederumi un paliglidzekli....292

Remonts 293

4.1 Durvju blīvslēga nomaina....293

4.2 Plakanās viras nomaiņa.... 294

4.2.1 Plakanās viras nonemšana.... 294

4.2.2 Plakanās viras uzstādīšana 296

4.3 Slīdošās viras nomaiņa....297

4.3.1 Slīdošās viras nonemšana....297

4.3.2 Slīdošās viras uzstādīšana 298

4.4 Durvju plaukta nomaiņa 299

4.4.1 Durvju plaukta nonemšana 299

4.4.2 Durvju plaukta uzstādīšana.... 299

4.5 Plaukta nomaiņa....300

4.5.1 Plaukta iznemšana.... 300

4.5.2 Plaukta uzstādīšana.... 300

4.6 Izvelkamā plaukta nomaina.... 301

4.6.1 Izvelkamā plaukta izņemšana 301

4.6.2 Izvelkamā plaukta uzstādīsana 301

4.7 Saldētavas nodallijuma plaukta nomaiņa 302

4.7.1 Saldētavas nodalījuma plaukta iznemšana 302

4.7.2 Saldētavas nodalījuma plaukta uzstādīšana 302

4.8 Saldētās pārtikas tvertnes nomaina 303

4.8.1 Saldētās pārtikas tvertnes iznemšana.... 303

4.8.2 Saldētās pārtikas tvertnes uzstādīšana.... 303

4.9.2 Auglu un dārzenu tvertnes uzstādīsana 304

4.10 Starplikas un auglu un dârzenu tvertnes vâka nomaiņa 305

4.10.1 Starplikas iznemšana un auglu un dârzenu tvertnes vâka noņemša-

na....305

4.10.2 Starplikas un auglu un dârzenu tverlnes vâka uzstâdîšana 305

4.11 Svaiguma saglabāšanas tvertnes nomaiņa.... 306

4.11.1 Svaiguma saglabāšanas tvertnes izņemšana 306

4.11.2 Svaiguma saglabāšanas tvertnes uzstādīšana 306

4.12 Izvelkamās tvertnes nomaina.... 307

4.12.1 Izvelkamās tvertnes izņemšana.... 307

4.12.2 Izvelkamās tvertnes uzstādīšana.... 307

4.13 LED starmeša nomaiņa 308

4.13.1 LED starmeša nonemšana.... 308

4.13.2 LED starmeša uzstādīšana 309

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, lai patstāvīgi labotu ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Ir sniegta informācija, kā nomainīt noteiktas rezerves daļas, un brīdinājumi, kā arī ir aprakstīti riski.

Ja ir jautājumi, sazinieties ar mūsu klientu apkalpošanas dienestu. Mēs atbildam par zaudējumiem tikai tad, ja šie labošanas ieteikumi ir pienācīgi ievēroti.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pa-kāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīts apdraudē-jums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.

BISTAMI

Bīstamības veids un avots!lespējamās sekas, kas rodas, neikājumu.

Bīstamības novēršanas pas

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzimē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BISTAMI

Elektotrieciena risks, ko rada s Navejošs elektotrieciens • Atvienojiet iekārtas no strāv labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmē-jums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums (iekār-tas displejā)

Tabula 3: Vispāñigie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detaļās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
Papildu instruments[00342180]	Instruments plastmasas detaļu atvienošanai "magic tool"

Remonts

4.1 Durvju blīvslēga nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

Remonts

4.2 Plakanās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
Mēbeles durvīm ir jābūt noņemtām. Skatiet uzstādīšanas instrukciju.
√ Durvīm ir jābūt atvērtām.

4.2.1 Plakanās viras nonemšana

1. Nonemiet četrus viras pärsegus.


1. 1. Atskrūvējiet četras skrūves (1).

2. Augšējās durvis izvelciet un nonemiet (2).

1. 1. Izskrūvējiet četras skrūves (1).

2. Nonemiet viras (2).

1. 1. Atskrūvējiet četras skrūves (1).

2. Apakšējās durvis izvelciet un nonemiet (2).

1. 1. Izskrūvējiet četras skrūves (1).

2. Nonemiet viras (2).

Apakšējo durvju viras ir noņemtas.

Remonts

4.2.2 Plakanās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Slīdošās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
Mēbeles durvis un ierīces durvis ir atvienotas. Skatiet uzstādīšanas instrukciju.

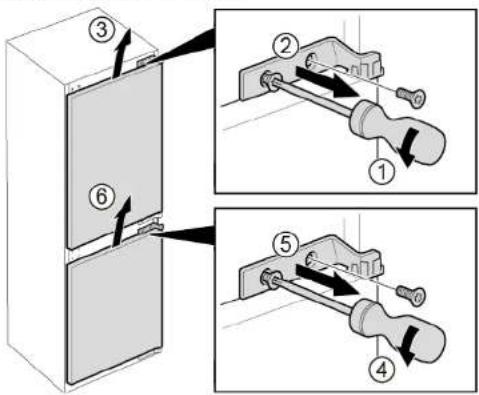

4.3.1 Slīdošās viras noņemšana

1. 1. lzskrūvējiet abas skrūves (1).

2. Nonemiet augšējo durvju augšējo viru (2).

3. Nonemiet augšējās durvis (3)
4. Izskrūvējiet abas skrūves (4).
5. Nonemiet apakšējo durvju augšējo viru (5).
6. Nonemiet apakšējās durvis (6).

1. 1. Izskrūvējiet četras skrūves (1).
2. Noņemiet apakšējās viras (2)

4.3.2 Slīdošās viras uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.4.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir nonemts.

4.4.2 Durvju plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Plaukta nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.5.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Izvelkamā plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.6.1 Izvelkamā plaukta izņemšana

1. Velciet izvelkamo plauktu uz āru, līdz aizturis atbrīvojas.

1. Izvelkamo plauktu nolaidiet un sasveriet uz sāniem, lai izņemtu.

2. Izvelkamais plaukts ir iznemts.

4.6.2 Izvelkamā plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Saldētavas nodalijuma plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.7.1 Saldētavas nodalījuma plaukta izņemšana

- Izvelciet saldētavas nodalījuma plauktu.

Saldētavas nodalījuma plaukts ir izņemts.

4.7.2 Saldētavas nodalījuma plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Saldētās pārtikas tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.8.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Iznemiet saldētās pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.8.2 Saldētās pārtikas tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

√ Durvīm ir jābūt atvērtām.

4.9.1 Auglu un dârzenu tvertnes iznemšana

1. Pilnībā izvelciet tvertni (1).

2. Iznemiet tvertni (2).

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Starplikas un auglu un dârzenu tvertnes vâka nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.10.1 Starplikas iznemšana un auglu un dârzenu tvertnes vâka noņemšana

1. Iznemiet no starplikas stikla plâksni.

1. Izņemiet auglu un dārzeņu tvertni.→304

2. 1. Nospiediet sviru starplikas apakšā abās pusēs (1).
3. Velciet starpliku uz priekšu (2).

→ Auglu un dārzenu tvertnes vāks ir nonemts.

4.10.2 Starplikas un auglu un dârzenu tvertnes vâka uzstâdîšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.11 Svaiguma saglabāšanas tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.11.1 Svaiguma saglabāšanas tvertnes izņemšana

1. Sagāziet svaiguma saglabāšanas tvertni uz priekšu (1).
2. Izņemiet svaiguma saglabāšanas tvertni (2).

Svaiguma saglabāšanas tvertne ir iznemta.

4.11.2 Svaiguma saglabāšanas tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.12 Izvelkamās tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

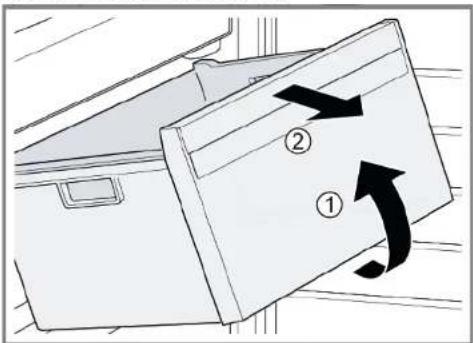

4.12.1 Izvelkamās tvertnes izņemšana

1. Sagaziet izvelkamo tvertni uz priekšu (1).
2. Iznemiet izvelkamo tvertni (2).

Izvelkamā tvertne ir izņemta.

4.12.2 Izvelkamās tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.13 LED starmeša nomaina

Speciāli rīki:

Ipašs darbarīks [00342180]
Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lerīcē ir LED gaismeklis, kam nav jāveic apkope.

Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstā-vis vai pilnvarots tehnikis!

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzīvības apdraudējums nepareiza remonta izraisīta elektrotrieciena dēl

• Elektriskās daļas ir jāremontē kvalificētam elektrikim.
  Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZİGI

Asas malas!

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
Ledusskapja nodalijuma plauktiem ir jābūt izņemtiem.

4.13.1 LED starmeša nonemšana

1. Atbrīvojiet LED starmeša pārsegu.

1. LED starmeša pärsegu vienlaikus velciet uz iekšu un prom no sienas.

4.13.2 LED starmeša uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
