KI86SSDE0 - καταψύκτης SIEMENS - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Καταψύκτης
Μάρκα	Siemens
Μοντέλο	KI86SSDE0
Διαστάσεις (Υ x Π x Β)	186 x 60 x 65 cm
Βάρος	72 kg
Ενεργειακή κλάση	E
Όγκος καταψύκτη	220 L
Αυτονομία σε περίπτωση βλάβης	15 ώρες
Ικανότητα κατάψυξης	10 kg/24h
Τροφοδοσία	220-240 V, 50 Hz
Κλιματική κλάση	SN-T
Στάθμη θορύβου	42 dB
Κύριες λειτουργίες	Ψύξη με αέρα (No Frost), συναγερμός θερμοκρασίας, φωτισμός LED
Διαθέσιμα ανταλλακτικά	Τσιμούχα πόρτας, μεντεσέδες, ράφια, δοχεία, φωτισμός LED
Δείκτης επισκευασιμότητας	8,0/10
Ασφάλεια	Αποσυνδέστε πριν από την επέμβαση, φοράτε προστατευτικά γάντια
Συντήρηση	Τακτικός καθαρισμός με μαλακό πανί, χωρίς χειροκίνητη απόψυξη (No Frost)

Συχνές ερωτήσεις - KI86SSDE0 SIEMENS

Πώς να αντικαταστήσετε την τσιμούχα της πόρτας;

Ανοίξτε την πόρτα, αφαιρέστε την παλιά τσιμούχα τραβώντας την, στη συνέχεια τοποθετήστε τη νέα τσιμούχα πιέζοντας σταθερά. Συμβουλευτείτε το εγχειρίδιο για περισσότερες λεπτομέρειες.

Πώς να αλλάξετε τον φωτισμό LED;

Αποσυνδέστε τη συσκευή και περιμένετε 60 δευτερόλεπτα. Αφαιρέστε το κάλυμμα του προβολέα LED με ένα κατσαβίδι επίπεδης κεφαλής, αποσυνδέστε τη μονάδα και αντικαταστήστε την. Κίνδυνος ηλεκτροπληξίας, καλέστε έναν επαγγελματία αν χρειαστεί.

Πώς να αφαιρέσετε τα ράφια του καταψύκτη;

Σηκώστε ελαφρά το ράφι και τραβήξτε το προς τα εμπρός. Για τα τηλεσκοπικά ράφια, κατεβάστε τη γλωττίδα ασφάλισης.

Τι να κάνετε αν η θερμοκρασία είναι πολύ υψηλή;

Ελέγξτε ότι η πόρτα είναι καλά κλειστή και ότι η τσιμούχα δεν έχει υποστεί ζημιά. Βεβαιωθείτε ότι τα ανοίγματα εξαερισμού δεν είναι φραγμένα. Αν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Πώς να καθαρίσετε τον καταψύκτη;

Αποσυνδέστε τη συσκευή, αδειάστε την και καθαρίστε το εσωτερικό με ένα μαλακό πανί και σαπουνόνερο. Ξεπλύνετε και στεγνώστε. Μη χρησιμοποιείτε λειαντικά προϊόντα.

Πού να βρείτε ανταλλακτικά;

Τα εξαρτήματα όπως η τσιμούχα πόρτας, οι μεντεσέδες και τα δοχεία είναι διαθέσιμα από τη Siemens ή τους εξουσιοδοτημένους αντιπροσώπους. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Ο καταψύκτης κάνει θόρυβο, είναι φυσιολογικό;

Ένας ελαφρός βόμβος είναι φυσιολογικός. Αν ο θόρυβος είναι ασυνήθιστος, ελέγξτε ότι είναι επίπεδο και ότι τίποτα δεν ακουμπάει το πίσω μέρος.

Πώς να αλλάξετε το δοχείο φρούτων και λαχανικών;

Τραβήξτε το δοχείο προς τα εμπρός μέχρι τέρμα, στη συνέχεια σηκώστε το για να το αφαιρέσετε. Η συναρμολόγηση γίνεται με αντίστροφη σειρά.

Τι να κάνετε σε περίπτωση διακοπής ρεύματος;

Μην ανοίγετε την πόρτα για να διατηρήσετε το κρύο. Η αυτονομία είναι περίπου 15 ώρες. Στη συνέχεια, ελέγξτε την ποιότητα των κατεψυγμένων τροφίμων.

Πώς να αντιστρέψετε την φορά ανοίγματος της πόρτας;

Αυτή η λειτουργία απαιτεί την αποσυναρμολόγηση των μεντεσέδων. Συμβουλευτείτε το εγχειρίδιο συναρμολόγησης ή καλέστε έναν επαγγελματία για να αποφύγετε ζημιές.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KI86SSDE0 SIEMENS

Υποδείξεις επισκευής - Ψυγειοκαταψύκτης

i Σχετικά με αυτό το έγγραφο.... 223

1.1 Σημαντικές πληροφορίες 223

1.1.1 Σκοπός 223

1.2 Επεξήγηση συμβόλων 223

1.2.1 Επίπεδα κινδύνου 223

1.2.2 Σύμβολα κινδύνου 223

1.2.3 Δομή των προειδοποιήσεων 224

1.2.4 Γενικά σύμβολα 224

Ασφάλεια 225

2.1 Γενικές οδηγίες ασφαλείας 225

2.1.1 Όλες οι οικιακές συσκευές 225

Εργαλεία και βοηθήματα.... 226

Επισκευή 227

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 227

4.2 Αντικατάσταση επίπεδου μεντεσέ 228

4.2.1 Αφαίρεση επίπεδου μεντεσέ 228

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 230

4.3 Αντικατάσταση συρόμενου μεντεσέ 231

4.3.1 Αφαίρεση συρόμενου μεντεσέ 231

4.3.2 Τοποθέτηση συρόμενου μεντεσέ 232

4.4 Αντικατάσταση ραφιού πόρτας 233

4.4.1 Αφαίρεση ραφιού πόρτας 233

4.4.2 Τοποθέτηση ραφιού πόρτας 233

4.5 Αντικατάσταση ραφιού 234

4.5.1 Αφαίρεση ραφιού 234

4.5.2 Τοποθέτηση ραφιού 234

4.6 Αντικατάσταση τηλεσκοπικού ραφιού 235

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού.... 235

4.6.2 Τοποθέτηση τηλεσκοπικού ραφιού.... 235

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης 236

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης 236

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης 236

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων 237

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων.... 237

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων.... 237

4.9 Αντικατάσταση συρταριού φρούτων και λαχανικών 238

4.9.1 Αφαίρεση συρταριού φρούτων και λαχανικών 238

4.9.2 Τοποθέτηση συρταριού φρούτων και λαχανικών 238

4.10 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχα- νικών.... 239

4.10.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 239

4.10.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 239

4.11 Αντικατάσταση συρταριού cool-fresh 240

4.11.1 Αφαίρεση συρταριού cool-fresh 240

4.11.2 Τοποθέτηση συριαριού cool-fresh...... 240

4.12 Αντικατάσταση τηλεσκοπικού συρταριού 241

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού 241

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού 241

4.13 Αντικατάσταση προβολέα LED 242

4.13.1 Αφαίρεση spot φωτισμού LED 242

4.13.2 Τοποθέτηση spot φωτισμού LED 243

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπερι- λαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποίησης Σημασία
⚠ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.
⚠ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προείδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[6ωσει]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[6ωσει]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[6ωσει]		Ταυτοποίηση απαραίτητων εργαλείων
[6ωσει]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[6ωσει]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[6ωσει]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Βοηθητικό εργαλείο[00342180]	Εργαλείο λυσίματος πλαστικώντμημάτων, "magic tool"

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

Επισκευή

4.2 Αντικατάσταση επίπεδου μεντεσέ

Προτεινόμενα εργαλεία:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης.
Η πόρτα είναι ανοιχτή.

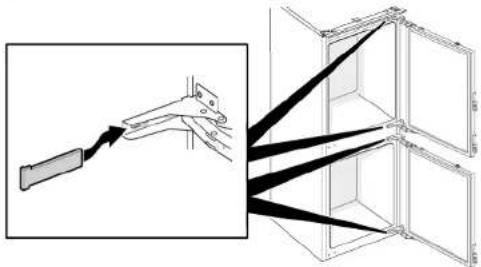

4.2.1 Αφαίρεση επίπεδου μεντεσέ

1. Αφαιρέστε τέσσερα καλύμματα μεντεσέ.


1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την επάνω πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι επάνω μεντεσέδες πόρτας έχουν αφαιρεθεί.

1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την κάτω πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι κάτω μεντεσέδες πόρτας έχουν αφαιρεθεί.

Επισκευή

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

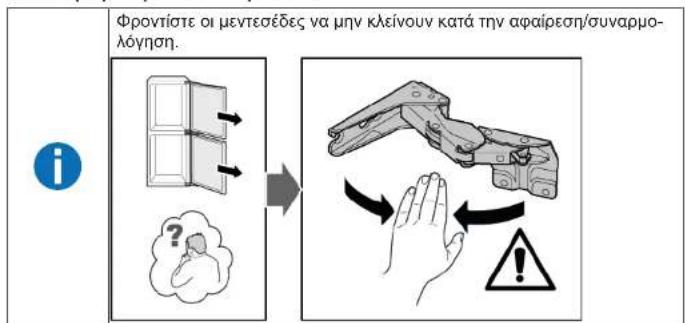

4.3 Αντικατάσταση συρόμενου μεντεσέ

Προτεινόμενα εργαλεία:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού και η πόρτα συσκευής είναι διαχωρισμένες. Βλέπε οδηγίες εγκατάστασης.

4.3.1 Αφαίρεση συρόμενου μεντεσέ

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Αφαιρέστε τον επάνω μεντεσέ επάνω πόρτας (2).

3. Αφαιρέστε την επάνω πόρτα (3).
4. Ξεβιδώστε δύο βίδες (4).
5. Αφαιρέστε τον επάνω μεντεσέ κάτω πόρτας (5).
6. Αφαιρέστε την κάτω πόρτα (6).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους κάτω μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.3.2 Τοποθέτηση συρόμενου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.4.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.5.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση τηλεσκοπικού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

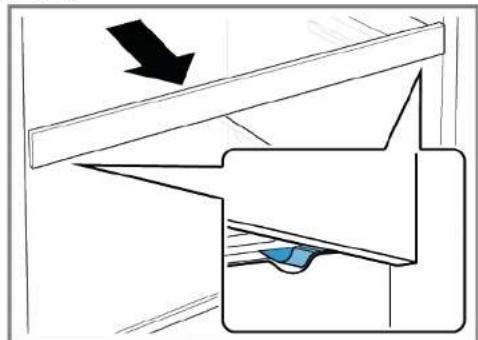

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού

1. Τραβήξτε προς τα έξω το τηλεσκοπικό ράφι μέχρι να απελευθερωθεί το άγκιστρο ασφάλισης.

1. Κατεβάστε το τηλεσκοπικό ράφι και στρέψτε το έξω πλευρικά.

2. Το τηλεσκοπικό ράφι αφαιρέθηκε.

4.6.2 Τοποθέτηση τηλεσκοπικού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης

▶ Τραβήξτε προς τα έξω το ράφι χώρου κατάψυξης.

To páfi{xώρου κατάψυξης έχει αφαιρεθεί.

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων (2).

To συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθει.

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

To συρτάρι αφαιρέθηκε.

4.9.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το συρτάρι φρούτων και λαχανικών.→238

2. 1. Πιέστε τον μοχλό στο κάτω μέρος και των δύο μερών διαχωριστικού (1).
3. Τραβήξτε το διαχωριστικό προς τα εμπρός (2).

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

To διαχωριστικό αφαιρέθηκε.

1. 1. Ανασηκώστε το κάλυμμα συρταριού φρούτων και λαχανικών.

2. Σπρώξτε το κάλυμμα συρταριού φρούτων και λαχανικών προς τα εμπρός και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

To κάλυμμα συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.10.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση συρταριού cool-fresh

1. Γείρετε το συρτάρι cool-fresh προς τα εμπρός (1).
2. Αφαιρέστε το συρτάρι cool-fresh (2).

To συρτάρι cool-fresh αφαιρέθηκε.

4.11.2 Τοποθέτηση συρταριού cool-fresh

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση τηλεσκοπικού συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού

1. Γείρετε το τηλεσκοπικό συρτάρι προς τα εμπρός (1).
2. Αφαιρέστε το τηλεσκοπικό συρτάρι (2).

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.13 Αντικατάσταση προβολέα LED

Протеινόμενα εργαλεία:

Ειδικό εργαλείο [00342180]
Плакé катσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επι- σκευής

• Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
  Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

KINAYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

- Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμπρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Τα ράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.13.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

1. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε προς τα εμπρός.

1. Απασφαλίστε τη μονάδα spot φωτισμού LED.

1. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

To spot φωτισμού LED αφαιρέθηκε.

4.13.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
