Tip produs	Congelator
Marcă	Siemens
Model	GI31NACE0
Dimensiuni (aprox.)	1860 x 600 x 650 mm (În x L x Ad)
Greutate (aprox.)	70 kg
Alimentare electrică	220-240 V, 50 Hz
Iluminare	Spot LED fără întreținere
Tipuri de balamale	Balama plată și balama culisantă (înlocuibile)
Garnitura ușii	Înlocuibilă, cu orificii de ventilație
Rafturi	Raft compartiment congelator și raft principal (demontabile)
Container pentru alimente congelate	Înlocuibil
Disponibilitate piese de schimb	Garnitura ușii, balamale, rafturi, container pentru alimente congelate, spot LED
Reparabilitate	Reparabil de către consumator cu piese de schimb originale; instrucțiuni de siguranță furnizate
Unelte necesare pentru reparație	Bit Torx TX20, șurubelniță plată (2,4 mm x 0,4 mm), unealtă specială [00342180]
Măsuri de siguranță	Deconectați alimentarea cu 60 de secunde înainte de reparație; purtați mănuși de protecție; utilizați piese originale
Clasă de eficiență energetică	Nu este specificat în manual

Întrebări frecvente - GI31NACE0 SIEMENS

Cum înlocuiesc garnitura ușii la congelatorul meu Siemens GI31NACE0?

Pentru a înlocui garnitura ușii, mai întâi eliberați-o din canalul de la colțurile dreapta și stânga. Trageți garnitura complet afară. Verificați canalul pentru deteriorări. Dacă este deteriorat, contactați serviciul clienți. Pentru instalare, încălziți noua garnitură cu un uscător de păr sau apă fierbinte, apoi împingeți colțurile în canal și presați întreaga garnitură pas cu pas în canal. Asigurați-vă că există mici orificii laterale (ventilație).

Ce unelte sunt necesare pentru repararea congelatorului GI31NACE0?

Principalele unelte necesare sunt un bit Torx TX20 (6,3 mm / 1/4 inch) pentru balamale, și o șurubelniță plată (lamă 2,4 mm x 0,4 mm) împreună cu o unealtă specială [00342180] pentru spotul LED. Se poate folosi și o pânză de protecție.

Cum înlocuiesc o balama plată la congelatorul meu Siemens?

Mai întâi, deconectați aparatul de la curent și scoateți ușa mobilierului dacă este cazul. Asigurați-vă că ușa este deschisă. Scoateți capacele balamalelor, slăbiți patru șuruburi, trageți ușa afară, apoi scoateți cele patru șuruburi care țin balamalele. Îndepărtați balamalele. Montați în ordine inversă.

Pot înlocui singur lumina LED din congelator?

Da, dar cu prudență. Spotul LED este fără întreținere, dar înlocuibil. Deconectați alimentarea timp de 60 de secunde. Scoateți capacul eliberându-l și trăgându-l înăuntru/în față. Desprindeți modulul și deconectați conexiunea electrică. Montați în ordine inversă. Dacă nu sunteți sigur, contactați un electrician calificat.

Cum scot raftul compartimentului congelator?

Deschideți ușa și trageți raftul compartimentului congelator complet afară. Apoi poate fi îndepărtat. Pentru instalare, împingeți-l înapoi.

Ce măsuri de siguranță trebuie să urmez înainte de a repara congelatorul?

Deconectați întotdeauna aparatul de la rețea pentru cel puțin 60 de secunde înainte de a începe orice reparație. Purtați mănuși de protecție pentru a evita tăieturile de la muchii ascuțite. Utilizați numai piese de schimb originale pentru a menține siguranța și funcționarea. Pentru componente electrice, efectuați un test de siguranță după reparație.

Cum înlocuiesc containerul pentru alimente congelate?

Deschideți ușa, trageți containerul pentru alimente congelate complet afară, apoi ridicați-l pentru a-l scoate. Pentru instalare, glisați-l înapoi până când se fixează cu un clic.

Garnitura ușii are mici găuri – este acesta un defect?

Nu, micile orificii laterale din garnitura ușii sunt funcționale și necesare pentru ventilație. Nu sunt defecte de producție.

Pot ajusta balamaua după înlocuirea garniturii ușii?

Da, dacă aparatul dumneavoastră are balamale reglabile sau atașamente de balamale, puteți optimiza comportamentul de închidere după înlocuirea garniturii. Consultați instrucțiunile de instalare pentru reglarea balamalei.

Unde pot găsi piese de schimb originale pentru GI31NACE0?

Piesele de schimb originale sunt disponibile prin serviciul clienți Siemens sau dealerii autorizați. Utilizați numai piese originale pentru a asigura siguranța și funcționarea corectă.

MANUAL DE UTILIZARE GI31NACE0 SIEMENS

Indicii pentru reparații - Congelator

i Referitor la acest document.... 291

1.1 Informatii importante 291
1.1.1 Aplicabilitatea 291

1.2 Explicatia simbolurilor 291

1.2.1 Nivelurile de pericol.... 291

1.2.2 Simbolurile de pericol 291

1.2.3 Structura avertismentelor.... 292

2.1 Instructiuni generale de sigurantă.... 293

2.1.1 Toate aparatele electrocasnice 293

Instrumente și materiale utile.... 294

Repararea.... 295

4.1 Înlocuirea garniturii uşii 295

4.1.1 Demontarea garniturii uşii....295

4.1.2 Montarea garniturii uşii 295

4.2 Înlocuirea balamalei plate.... 298

4.2.1 Demontarea balamalei plate 298

4.2.2 Montarea balamalei plate 299

4.3 Înlocuirea balamalei glisante 300

4.3.1 Demontarea balamalei glisante.... 300

4.3.2 Montarea balamalei glisante 300

4.4 Repozitionarea raftului 301

4.4.1 Demontarea raftului.... 301

4.4.2 Montarea raftului.... 301

4.5 Repozitionarea raftului din compartimentul congelatorului.... 302

4.5.1 Demontarea raftului din compartimentul congelatorului.... 302

4.5.2 Montarea raftului din compartimentul congelatorului.... 302

4.6 Repoziționarea containerului pentru alimente înghețate 303

4.6.1 Demontarea containerului pentru alimente înghetate.... 303

4.6.2 Montarea containerului pentru alimente înghețate 303

4.7 Înlocuirea spotului luminos LED.... 304

4.7.1 Demontarea spotului luminos LED 304

4.7.2 Montarea spotului luminos LED 305

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
- Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protecție [00342013]	60 cm x 50 cm
Cap torx TX20 [00340865]	6,3 mm (1/4")
Instrument special [00342180]

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

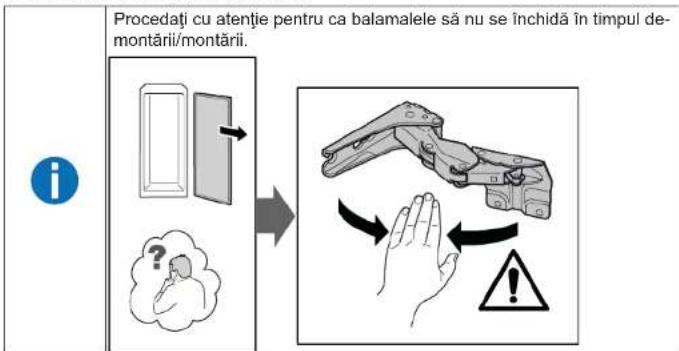

4.2 Înlocuirea balamalei plate

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa piesei de mobilier este demontată. Consultați Instrucțiunile de montare.
Uşa este deschisă.

4.2.1 Demontarea balamalei plate

1. Demontați capacele a două balamale.


1. 1. Slăbiți patru şuruburi (1).

2. Glisati uşa în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea balamalei glisante

Scule speciale:

Fixați componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa piesei de mobilier și ușa aparatului sunt separate. Consultați Instrucțiunile de montare.

4.3.1 Demontarea balamalei glisante

1. Deşurubați două şuruburi (1).
2. Demontați balamaua de sus (2).
3. Demontați uşa (3).
4. Deşurubați două şuruburi (4).
5. Demontați balamaua de jos (5).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repoziționarea raftului

Cerință:

Uşa este deschisă.

4.4.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.4.2 Montarea raftului

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repoziționarea raftului din compartimentul congelatorului

Cerință:

Uşa este deschisă.

4.5.1 Demontarea raftului din compartimentul congelatorului

- Trageți afară raftul din compartimentul congelatorului.

Raftul din compartimentul congelatorului este demontat.

4.5.2 Montarea raftului din compartimentul congelatorului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repoziționarea containerului pentru alimente înghețate

Cerință:

Uşa este deschisă.

4.6.1 Demontarea containerului pentru alimente înghețate

1. Extrageți complet containerul pentru alimente înghețate (1).
2. Scoateți containerul pentru alimente înghețate (2).

Containerul pentru alimente înghețate este demontat.

4.6.2 Montarea containerului pentru alimente înghețate

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Înlocuirea spotului luminos LED

Scule speciale:

Instrument special [00342180]
Şurubelniță plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.
Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENTIONARE

Marginea ascuțite!

Rânire prin tâiere

▶ Purtati mänuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.7.1 Demontarea spotului luminos LED

1. Eliberati capacul spotului luminos LED.

1. Trageți capacul spotului luminos LED în interior și simultan împingeți-l în față.

1. Detaşati modulul spotului luminos LED.

1. Deconectați conexiunea electrică a spotului luminos LED.

Sportul luminos LED este demontat.

4.7.2 Montarea spotului luminos LED

Montați urmând procedura de demontare în ordine inversă.
