Tipo di prodotto	Congelatore
Marca	Siemens
Modello	GI31NACE0
Dimensioni (circa)	1860 x 600 x 650 mm (A x L x P)
Peso (circa)	70 kg
Alimentazione	220-240 V, 50 Hz
Illuminazione	Punto luce LED senza manutenzione
Tipi di cerniere	Cerniera piatta e cerniera scorrevole (sostituibili)
Guarnizione della porta	Sostituibile, con fori di ventilazione
Ripiani	Ripiano del vano congelatore e ripiano principale (rimovibili)
Contenitore per alimenti surgelati	Sostituibile
Disponibilità di ricambi	Guarnizione porta, cerniere, ripiani, contenitore surgelati, punto luce LED
Riparabilità	Riparabile dal consumatore con ricambi originali; istruzioni di sicurezza fornite
Utensili necessari per la riparazione	Torx Bit TX20, cacciavite a lama piatta (2,4 mm x 0,4 mm), attrezzo speciale [00342180]
Precauzioni di sicurezza	Scollegare l'alimentazione 60 secondi prima della riparazione; indossare guanti protettivi; utilizzare ricambi originali
Classe di efficienza energetica	Non specificata nel manuale

Domande frequenti - GI31NACE0 SIEMENS

Come si sostituisce la guarnizione della porta sul mio congelatore Siemens GI31NACE0?

Per sostituire la guarnizione della porta, prima rilasciatela dalla scanalatura negli angoli destro e sinistro. Tirate fuori completamente la guarnizione. Controllate la scanalatura per danni. Se danneggiata, contattate il servizio clienti. Per installare, riscaldate la nuova guarnizione con un asciugacapelli o acqua calda, quindi spingete gli angoli nella scanalatura e premete gradualmente l'intera guarnizione nella scanalatura. Assicuratevi che i piccoli fori laterali (ventilazione) siano presenti.

Quali utensili sono necessari per riparare il congelatore GI31NACE0?

I principali utensili necessari sono un Torx Bit TX20 (6,3 mm / 1/4 di pollice) per le cerniere, e un cacciavite a lama piatta (lama 2,4 mm x 0,4 mm) insieme a un attrezzo speciale [00342180] per il punto luce LED. Può essere utilizzato anche un panno protettivo.

Come si sostituisce una cerniera piatta sul mio congelatore Siemens?

Prima, scollegate l'apparecchio dall'alimentazione e rimuovete la porta del mobile se applicabile. Assicuratevi che la porta sia aperta. Rimuovete le coperture delle cerniere, allentate quattro viti, fate scorrere la porta verso l'esterno, quindi rimuovete le quattro viti che tengono le cerniere. Rimuovete le cerniere. Installate in ordine inverso.

Posso sostituire la luce LED nel congelatore da solo?

Sì, ma con cautela. Il punto luce LED è senza manutenzione ma sostituibile. Scollegate l'alimentazione per 60 secondi. Rimuovete il coperchio sganciandolo e tirandolo verso l'interno/avanti. Staccate il modulo e scollegate il collegamento elettrico. Installate in ordine inverso. In caso di dubbi, contattate un elettricista qualificato.

Come si rimuove il ripiano del vano congelatore?

Aprite la porta e tirate fuori completamente il ripiano del vano congelatore. Può quindi essere rimosso. Per installare, spingetelo indietro.

Quali precauzioni di sicurezza devo seguire prima di riparare il congelatore?

Scollegate sempre l'apparecchio dalla rete elettrica per almeno 60 secondi prima di iniziare qualsiasi riparazione. Indossate guanti protettivi per evitare tagli da bordi affilati. Usate solo ricambi originali per mantenere sicurezza e funzionalità. Per i componenti elettrici, fate eseguire un test di sicurezza dopo la riparazione.

Come si sostituisce il contenitore per alimenti surgelati?

Aprite la porta, tirate completamente fuori il contenitore per alimenti surgelati, quindi sollevatelo per rimuoverlo. Per installare, fatelo scorrere indietro fino a sentire uno scatto.

La guarnizione della porta ha piccoli fori – è un difetto?

No, i piccoli fori laterali nella guarnizione della porta sono funzionali e necessari per la ventilazione. Non sono difetti di produzione.

Posso regolare la cerniera dopo aver sostituito la guarnizione della porta?

Sì, se il vostro apparecchio ha cerniere regolabili o attacchi per cerniere, potete ottimizzare il comportamento di chiusura dopo la sostituzione della guarnizione. Consultate le istruzioni di installazione per la regolazione delle cerniere.

Dove posso trovare ricambi originali per il GI31NACE0?

I ricambi originali sono disponibili tramite il servizio clienti Siemens o rivenditori autorizzati. Utilizzate solo parti originali per garantire sicurezza e corretto funzionamento.

MANUALE UTENTE GI31NACE0 SIEMENS

▶ Extraire la tablette.

Consigli di riparazione - Congelatore

i Utilizzo del documento 195

1.1 Avvertenze importanti 195
1.1.1 Scopo 195

1.2 Spiegazione dei simboli 195

1.2.1 Livelli di pericolo 195

1.2.2 Simboli di pericolo.... 195

1.2.3 Struttura degli avvertimenti 196

1.2.4 Simboli generici 196

Sicurezza.... 197

2.1 Note generali sulla sicurezza.... 197

2.1.1 Tutti gli elettrodomestici.... 197

Strumenti e ausili.... 198

Riparazione.... 199

4.1 Sostituzione della guarnizione della porta 199

4.1.1 Smontaggio della guarnizione della porta 199

4.1.2 Montaggio della guarnizione della porta.... 199

4.2 Sostituzione della cerniera piatta 202

4.2.1 Smontaggio della cerniera piatta.... 202

4.2.2 Montaggio della cerniera piatta 203

4.3 Sostituzione della cerniera scorrevole.... 204

4.3.1 Smontaggio della cerniera scorrevole.... 204

4.3.2 Montaggio della cerniera scorrevole.... 204

4.4 Sostituzione del ripiano....205

4.4.1 Smontaggio del ripiano....205

4.4.2 Montaggio del ripiano 205

4.5 Sostituzione del ripiano del comparto freezer 206

4.5.1 Rimozione del ripiano del comparto freezer 206

4.5.2 Inserimento del ripiano del comparto freezer 206

4.6 Sostituzione del cassetto surgelati.... 207

4.6.1 Rimozione del cassetto surgelati....207

4.6.2 Inserimento del cassetto surgelati 207

4.7 Sostituzione del faretto a LED 208

4.7.1 Smontaggio del faretto a LED 208

4.7.2 Montaggio del faretto a LED 209

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Utensile speciale [00342180]

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. if Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. i Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della cerniera piatta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta è rimosso. Vedere le Istruzioni di installazione.
La porta è aperta.

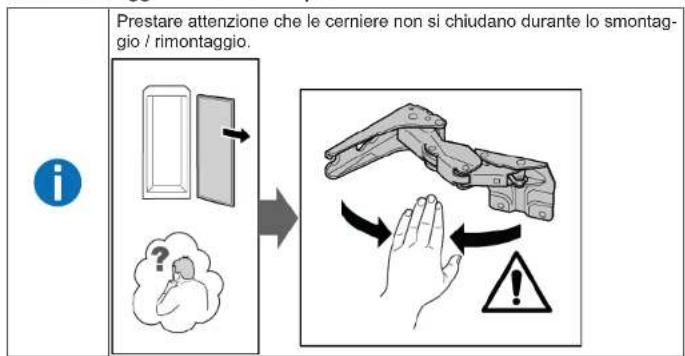

4.2.1 Smontaggio della cerniera piatta

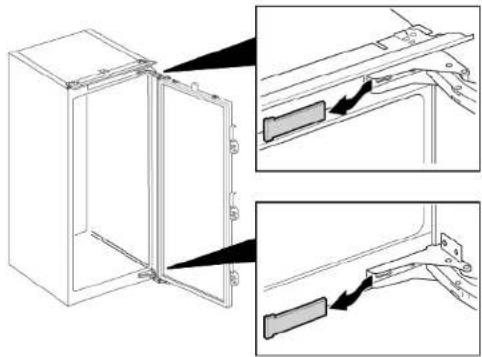

1. Togliere le coperture delle due cerniere.

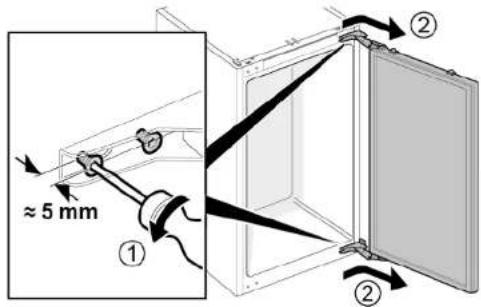

1. 1. Svitare le quattro viti (1).

2. Far scorrere e rimuovere la porta (2).

1. 1. Togliere le quattro viti (1).

2. Togliere le cerniere (2).

→ Le cerniere sono rimosse.

4.2.2 Montaggio della cerniera piatta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della cerniera scorrevole

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

√ L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta e la porta dell'apparecchio sono separate. Vedere le Istruzioni di installazione.

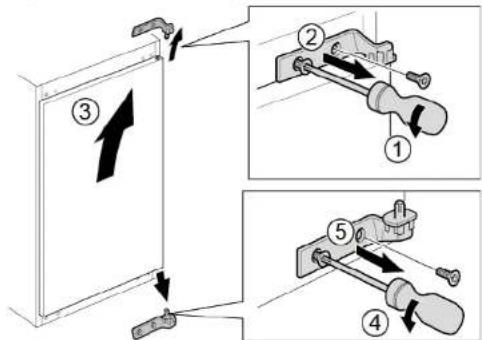

4.3.1 Smontaggio della cerniera scorrevole

▶ 1. Svitare le due viti (1).
2. Togliere la cerniera superiore (2).
3. Togliere la porta (3).
4. Svitare le due viti (4).
5. Togliere la cerniera inferiore (5).

→ Le cerniere sono rimosse.

4.3.2 Montaggio della cerniera scorrevole

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.4.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.4.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione del ripiano del comparto freezer

Prerequisiti:

La porta è aperta.

4.5.1 Rimozione del ripiano del comparto freezer

▶ Estrarre il ripiano del comparto freezer.

Il ripiano del comparto freezer è rimosso.

4.5.2 Inserimento del ripiano del comparto freezer

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

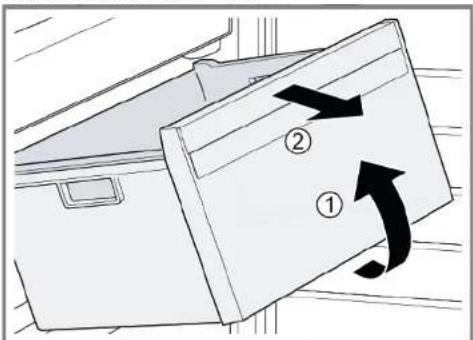

4.6.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.6.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del faretto a LED

Attrezzi speciali:

Utensile speciale [00342180]
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglienti! Ferite da taglio

- Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.
√ I ripiani del comparto frigorifero sono rimossi.

4.7.1 Smontaggio del faretto a LED

1. Sganciare il coperchio del faretto a LED.

1. Tirare il coperchio del faretto a LED all'interno e contemporaneamente spingerlo in avanti.

1. Staccare il modulo del faretto a LED.

1. Staccare il collegamento elettrico del faretto a LED.

Il faretto a LED è rimosso.

4.7.2 Montaggio del faretto a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 292

Siguranța....293

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța
