GI31NACE0 - Vriezer SIEMENS - Gratis gebruiksaanwijzing en handleiding

Type product	Vriezer
Merk	Siemens
Model	GI31NACE0
Afmetingen (bij benadering)	1860 x 600 x 650 mm (H x B x D)
Gewicht (bij benadering)	70 kg
Voeding	220-240 V, 50 Hz
Verlichting	Onderhoudsvrije LED-spotverlichting
Scharniervarianten	Vlak scharnier en schuifscharnier (vervangbaar)
Deurafdichting	Vervangbaar, met ventilatiegaten
Legplanken	Legplank vriezercompartiment en hoofdlegplank (verwijderbaar)
Diepvriescontainer	Vervangbaar
Beschikbaarheid reserveonderdelen	Deurafdichting, scharnieren, legplanken, diepvriescontainer, LED-spotverlichting
Repareerbaarheid	Repareerbaar door consument met originele reserveonderdelen; veiligheidsinstructies meegeleverd
Benodigd gereedschap voor reparatie	Torx-bit TX20, gleufschroevendraaier (2,4 mm x 0,4 mm), speciaal gereedschap [00342180]
Veiligheidsmaatregelen	Koppel de stroom los 60 seconden voor reparatie; draag beschermende handschoenen; gebruik originele onderdelen
Energie-efficiëntieklasse	Niet gespecificeerd in handleiding

Veelgestelde vragen - GI31NACE0 SIEMENS

Hoe vervang ik de deurafdichting van mijn Siemens GI31NACE0 vriezer?

Om de deurafdichting te vervangen, maak je deze eerst los van de groef aan de rechter- en linkerhoeken. Trek de afdichting er volledig uit. Controleer de groef op beschadigingen. Indien beschadigd, neem dan contact op met de klantenservice. Om te monteren, verwarm je de nieuwe afdichting met een haardroger of heet water, duw dan de hoeken in de groef en druk de gehele afdichting stap voor stap in de groef. Zorg ervoor dat er kleine zijdelingse gaten (ventilatie) aanwezig zijn.

Welk gereedschap is nodig voor het repareren van de GI31NACE0 vriezer?

De belangrijkste benodigde gereedschappen zijn een Torx-bit TX20 (6,3 mm / 1/4 inch) voor de scharnieren, en een gleufschroevendraaier (blad 2,4 mm x 0,4 mm) samen met een speciaal gereedschap [00342180] voor de LED-spotverlichting. Een beschermdoek kan ook worden gebruikt.

Hoe vervang ik een vlak scharnier op mijn Siemens vriezer?

Koppel eerst het apparaat los van de stroom en verwijder indien van toepassing de meubeldeur. Zorg ervoor dat de deur open is. Verwijder scharnierafdekkingen, draai vier schroeven los, schuif de deur eruit, verwijder dan de vier schroeven die de scharnieren vasthouden. Verwijder de scharnieren. Monteer in omgekeerde volgorde.

Kan ik zelf de LED-verlichting in de vriezer vervangen?

Ja, maar met voorzichtigheid. De LED-spotverlichting is onderhoudsvrij maar vervangbaar. Koppel de stroom 60 seconden los. Verwijder de afdekking door deze los te maken en naar binnen/vooruit te trekken. Maak de module los en koppel de elektrische verbinding los. Monteer in omgekeerde volgorde. Raadpleeg bij twijfel een gekwalificeerde elektricien.

Hoe verwijder ik de legplank van het vriezercompartiment?

Open de deur en trek de legplank van het vriezercompartiment volledig naar buiten. Deze kan dan worden verwijderd. Om te monteren, duw je hem terug.

Welke veiligheidsmaatregelen moet ik nemen voordat ik de vriezer repareer?

Koppel het apparaat altijd minstens 60 seconden los van het net voordat u met een reparatie begint. Draag beschermende handschoenen om snijwonden aan scherpe randen te voorkomen. Gebruik alleen originele reserveonderdelen om de veiligheid en functie te waarborgen. Laat bij elektrische componenten na reparatie een veiligheidstest uitvoeren.

Hoe vervang ik de diepvriescontainer?

Open de deur, trek de diepvriescontainer helemaal naar buiten, til hem dan op om te verwijderen. Om te monteren, schuif je hem terug tot hij vastklikt.

De deurafdichting heeft kleine gaatjes – is dit een defect?

Nee, kleine zijdelingse gaatjes in de deurafdichting zijn functioneel en nodig voor ventilatie. Het zijn geen productiefouten.

Kan ik het scharnier aanpassen na het vervangen van de deurafdichting?

Ja, als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u het sluitgedrag optimaliseren na vervanging van de afdichting. Raadpleeg de installatie-instructies voor scharnieraanpassing.

Waar kan ik originele reserveonderdelen voor de GI31NACE0 vinden?

Originele reserveonderdelen zijn verkrijgbaar via de Siemens klantenservice of erkende dealers. Gebruik alleen originele onderdelen om de veiligheid en juiste werking te garanderen.

GEBRUIKSAANWIJZING GI31NACE0 SIEMENS

Reparatie informatie - Vriezer

i Over dit document....67

1.1 Belangrijke informatie 67 1.1.1 Doel 67

1.2 Verklaring van symbolen....67

1.2.1 Gevarenniveaus....67

1.2.2 Gevarensymbolen....67

1.2.3 Structuur van de waarschuwingen....68

1.2.4 Algemene symbolen....68

Veiligheid....69

2.1 Algemene veiligheidsinstructies....69
2.1.1 Alle huishoudelijke apparaten 69

Gereedschappen en hulpmiddelen 70

Reparatie....71

4.1 Deurafdichting vervangen 71

4.1.1 Deurafdichting verwijderen 71
4.1.2 Deurafdichting monteren 71

4.2 Plat scharnier vervangen 74

4.2.1 Plat deurscharnier verwijderen....74
4.2.2 Plat scharnier monteren 75

4.3 Sleepscharnier vervangen....76

4.3.1 Sleepscharnier verwijderen....76
4.3.2 Sleepscharnier monteren....76

4.4 Plateau vervangen....77

4.4.1 Plateau verwijderen....77
4.4.2 Plateau monteren....77

4.5 Plateau van het vriesvak vervangen 78

4.5.1 Plateau van het vriesvak verwijderen 78
4.5.2 Plateau van het vriesvak installeren 78

4.6 Vrieslade vervangen....79

4.6.1 Vrieslade verwijderen 79
4.6.2 Vrieslade installeren....79

4.7 LED-verlichting vervangen 80

4.7.1 LED-verlichting verwijderen 80
4.7.2 LED-verlichting installeren 81

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Torxbit TX20[00340865]	6,3 mm (1/4")
Speciaal gereedschap[00342180]

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

	De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
	Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
	De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. ⑨ Als de sleuf voor de afdichting is beschadigd:

- Neem contact op met de klantenservice.

1. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Plat scharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

√ Meubeldeur wordt verwijderd. Zie montage-instructie.

Deur is open.

4.2.1 Plat deurscharnier verwijderen

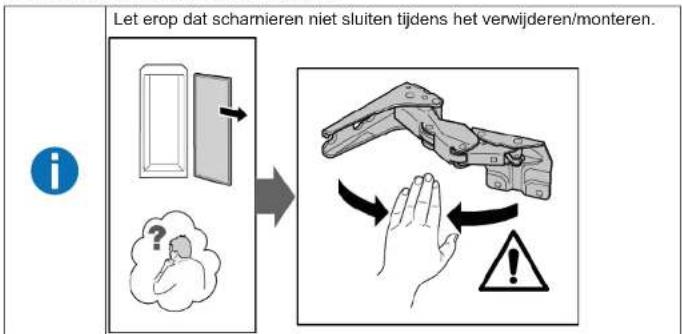

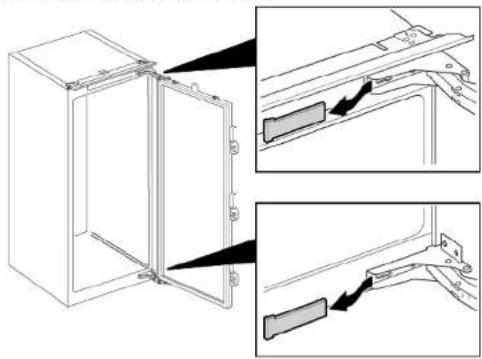

1. Verwijder twee scharnierafdekkingen.


1. 1. Draai vier schroeven los (1).

2. Schuif de deur eruit en verwijder hem (2).

1. 1. Verwijder vier schroeven (1).

2. Verwijder schamieren (2).

Scharnieren worden verwijderd.

4.2.2 Plat scharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Sleepscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Meubeldeur en apparaatdeur zijn gescheiden. Zie montage-instructie.

4.3.1 Sleepscharnier verwijderen

1. Draai de twee schroeven los (1).
2. Verwijder het bovenste scharnier (2).
3. Verwijder de deur (3).
4. Draai de twee schroeven los (4).
5. Verwijder het onderste scharnier (5).

Scharnieren worden verwijderd.

4.3.2 Sleepscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Plateau vervangen

Voorwaarde:

Deur is open.

4.4.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.4.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Plateau van het vriesvak vervangen

Voorwaarde:

Deur is open.

4.5.1 Plateau van het vriesvak verwijderen

- Trek het plateau van het vriesvak eruit.

Plateau van het vriesvak wordt verwijderd.

4.5.2 Plateau van het vriesvak installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Vrieslade vervangen

Voorwaarde:

Deur is open.

4.6.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1).
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.6.2 Vrieslade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 LED-verlichting vervangen

Speciale hulpmiddelen:

Speciaal gereedschap [00342180]
Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting.

Deze verlichting mag alleen maar door de klantenservice of geautori-seerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen!

Snijletsel
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.7.1 LED-verlichting verwijderen

1. Haal de afdekking van de LED-verlichting los.

1. Trek de afdekking van de LED-verlichting naar binnen en duw deze tegelijk naar voren.

1. Haal de LED-verlichting los.

1. Haal de elektrische aansluiting van de LED-verlichting los.

LED-verlichting wordt verwijderd.

4.7.2 LED-verlichting installeren

▶ Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 87
4.1.1 Removing door gasket 87
4.1.2 Installing door gasket 87

4.2 Replacing flat hinge 90
4.2.1 Removing flat hinge 90
4.2.2 Installing flat hinge 91

4.3 Replacing sliding hinge 92
4.3.1 Removing sliding hinge 92
4.3.2 Installing sliding hinge 92

4.4 Replacing shelf....93
4.4.1 Removing shelf....93
4.4.2 Installing shelf....93

4.1 Replacing door gasket

Prerequisite:

Door is open.

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.4.1 Odobratie odkladacej plochy.... 317

4.4.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.
