Terméktípus	Fagyasztó
Márka	Siemens
Modell	GI31NACE0
Méretek (hozzávetőleges)	1860 x 600 x 650 mm (Ma x Szé x Mé)
Súly (hozzávetőleges)	70 kg
Tápellátás	220-240 V, 50 Hz
Világítás	Karbantartásmentes LED spotlámpa
Zsanértípusok	Lapos zsanér és csúszó zsanér (cserélhető)
Ajtótömítés	Cserélhető, szellőzőnyílásokkal
Polcok	Fagyasztórekesz polc és főpolc (eltávolítható)
Fagyasztott élelmiszer tároló	Cserélhető
Pótalkatrészek elérhetősége	Ajtótömítés, zsanérok, polcok, fagyasztott élelmiszer tároló, LED spotlámpa
Javíthatóság	Fogyasztó által javítható eredeti pótalkatrészekkel; biztonsági utasítások mellékelve
Javításhoz szükséges szerszámok	Torx Bit TX20, réses csavarhúzó (2,4 mm x 0,4 mm), speciális szerszám [00342180]
Biztonsági óvintézkedések	A javítás előtt 60 másodpercre húzza ki a készüléket a hálózatból; viseljen védőkesztyűt; használjon eredeti alkatrészeket
Energiahatékonysági osztály	Nincs megadva a kézikönyvben

Gyakran ismételt kérdések - GI31NACE0 SIEMENS

Hogyan cseréljem ki az ajtótömítést a Siemens GI31NACE0 fagyasztómon?

Az ajtótömítés cseréjéhez először oldja ki a jobb és bal sarkoknál lévő horonyból. Húzza ki teljesen a tömítést. Ellenőrizze a hornyot sérülés szempontjából. Ha sérült, lépjen kapcsolatba az ügyfélszolgálattal. A beszereléshez melegítse fel az új tömítést hajszárítóval vagy forró vízzel, majd nyomja be a sarkokat a horonyba, és fokozatosan nyomja be a teljes tömítést a horonyba. Győződjön meg arról, hogy a kis oldalsó lyukak (szellőzés) jelen vannak.

Milyen szerszámok szükségesek a GI31NACE0 fagyasztó javításához?

A fő szükséges szerszámok egy Torx Bit TX20 (6,3 mm / 1/4 hüvelyk) a zsanérokhoz, és egy réses csavarhúzó (penge 2,4 mm x 0,4 mm) a [00342180] speciális szerszámmal együtt a LED spotlámpához. Védőruha is használható.

Hogyan cseréljek ki egy lapos zsanért a Siemens fagyasztómon?

Először húzza ki a készüléket a hálózatból, és ha szükséges, távolítsa el a bútorajtót. Győződjön meg, hogy az ajtó nyitva van. Távolítsa el a zsanérfedeleket, lazítsa meg a négy csavart, csúsztassa ki az ajtót, majd távolítsa el a zsanérokat tartó négy csavart. Vegye le a zsanérokat. Szerelje fel fordított sorrendben.

Le tudom cserélni a LED-lámpát a fagyasztóban magam?

Igen, de óvatosan. A LED spotlámpa karbantartásmentes, de cserélhető. 60 másodpercre húzza ki a hálózatból. Távolítsa el a fedelet a kioldással és befelé/előre húzással. Válassza le a modult, és húzza ki az elektromos csatlakozást. Szerelje fel fordított sorrendben. Ha bizonytalan, forduljon szakképzett villanyszerelőhöz.

Hogyan távolítsam el a fagyasztórekesz polcot?

Nyissa ki az ajtót, és húzza ki teljesen a fagyasztórekesz polcot. Ezután eltávolítható. A beszereléshez tolja vissza.

Milyen biztonsági óvintézkedéseket kell betartanom a fagyasztó javítása előtt?

Mindig húzza ki a készüléket a hálózatból legalább 60 másodpercre bármilyen javítás megkezdése előtt. Viseljen védőkesztyűt az éles szélek okozta vágások elkerülése érdekében. Csak eredeti pótalkatrészeket használjon a biztonság és a működés fenntartásához. Elektromos alkatrészek esetén a javítás után végeztessen biztonsági tesztet.

Hogyan cseréljem ki a fagyasztott élelmiszer tárolót?

Nyissa ki az ajtót, húzza ki teljesen a fagyasztott élelmiszer tárolót, majd emelje ki az eltávolításhoz. A beszereléshez csúsztassa vissza, amíg kattan.

Az ajtótömítésen kis lyukak vannak – ez hiba?

Nem, a kis oldalsó lyukak az ajtótömítésen funkcionálisak és szellőzéshez szükségesek. Nem gyártási hibák.

Be tudom állítani a zsanért az ajtótömítés cseréje után?

Igen, ha a készülékének állítható zsanérjai vagy zsanérrögzítései vannak, optimalizálhatja a záródási viselkedést a tömítés cseréje után. A zsanér beállításához tekintse meg a szerelési utasításokat.

Hol találok eredeti pótalkatrészeket a GI31NACE0-hoz?

Eredeti pótalkatrészek a Siemens ügyfélszolgálatán vagy hivatalos kereskedőknél kaphatók. Csak eredeti alkatrészeket használjon a biztonság és a megfelelő működés érdekében.

HASZNÁLATI ÚTMUTATÓ GI31NACE0 SIEMENS

Javítási útmutató - Fagyasztószekrény

i A dokumentummal kapcsolatos információk.... 179

1.1 Fontos tudnivalók 179

1.1.1 Cél 179

1.2 Szimbólummagyarázat 179

1.2.1 Veszélyességi szintek 179

1.2.2 Veszélyt jelző szimbólumok 179

1.2.3 A figyelmeztetések felépítése 180

1.2.4 Általános szimbólumok.... 180

Biztonság 181

2.1 Általános biztonsági utasítások.... 181

2.1.1 Összes háztartási készülék 181

Szerszámok és segédanyagok.... 182

Javítás.... 183

4.1 A gumitömítés cseréje 183

4.1.1 A gumitömítés eltávolítása.... 183

4.1.2 A gumitömítés beszerelése.... 183

4.2 Lapos zsanér cseréje.... 186

4.2.1 Lapos zsanér eltávolítása 186

4.2.2 Lapos zsanér beszerelése.... 187

4.3 A csúszózsanér cseréje 188

4.3.1 A csúszózsanér eltávolítása 188

4.3.2 A csúszózsanér felszerelése.... 188

4.4 A polc cseréje 189

4.4.1 A polc eltávolítása.... 189

4.4.2 A polc beszerelése.... 189

4.5 Fagyasztórekesz polcának cseréje 190

4.5.1 Fagyasztórekesz polcának eltávolítása 190

4.5.2 Fagyasztórekesz polcának beszerelése 190

4.6 Fagyasztódoboz cseréje 191

4.6.1 Fagyasztódoboz eltávolítása.... 191

4.6.2 A fagyasztódoboz behelyezése.... 191

4.7 LED-es oldalsó spotvilágítás cseréje.... 192

4.7.1 LED-es spotvilágítás eltávolítása 192

4.7.2 A LED-es spotvilágítás beszerelése 193

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

① A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmen klvül hagyásának lehetséges következményei.

A veszély megelőzésére szolgáló intézkedések és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
		Egyszerű tanács (csak szöveg)
		Videós oktatóanyagra mutató hivatkozás
		A szükséges eszközök
		A szükséges feltételek
		Feltétel (ha..., akkor...)
		Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Védőrongy[00342013]	60 cm x 50 cm
TX20 Torx bithegy[00340865]	6,3 mm (1/4")
Különleges szer-szám[00342180]

Javítás

4.1 A gumitömítés cseréje

Követelmény:

Az ajtó nyitva van

4.1.1 A gumitömítés eltávolítása

1. Vegye ki a gumitömítést a barázdából a jobb és a bal sarokban.

1. Húzza ki a gumitömítést a barázdából.

Eltávolította a gumitömítést.

4.1.2 A gumitömítés beszerelése

	Az új gumitömités vastagsága enyhén eltérhet a régi gumitömités vas- tagságától. Ez nem befolyásolja az ajtócsukás módját és hosszú távú működését.
	Ha a készülékében beállítható zsanérok vagy zsanérrögzítések vannak, utólag optimalizálhatja a becsukás módját.
	A gumitömitésben lévő apró, oldalsó lyukak funkcionálisak (a szellőzés- hez szükségesek). Ezek nem gyártási hibák.

Javítás

1. Ellenőrizze a barázdát sérülések szempontjából.

1. if Ha a gumitömítés barázdája sérült:

- Vegye fel a kapcsolatot az ügyfélszolgálattal.

3.

A gumitömités enyhe deformálódása normális, és nem befolyásolja a működését. Javasolt a gumitömités kiegyenesítése a készülékbe történő behelyezés előtt.

Hajszáritóval vagy forró vlzzel melegítse fel a gumitömítést, és kézzel formázza újra.

1. Nyomja a gumitömítés fenti és lenti sarkait a barázdába.

1. Nyomja a teljes gumitömítést apránként a barázdába.

Beszerelte a gumitömítést.

Javítás

4.2 Lapos zsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
√ Eltávolította a bútorajtót. Lásd a Beszerelési útmutatót.
Az ajtó nyitva van

4.2.1 Lapos zsanér eltávolítása

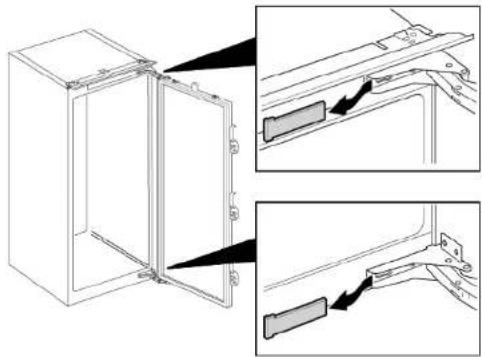

1. Távolítsa el a két zsanérburkolatot.


1. 1. Lazítsa meg a négy csavart (1).

2. Csúsztassa ki és vegye le az ajtót (2).

1. 1. Távolitsa el a négy csavart (1).

2. Távolitsa el a zsanérokat (2).

Eltávolította a zsanérokat.

4.2.2 Lapos zsanér beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 A csúszózsanér cseréje

Különleges eszközök

TX20 Torx bithegy 6,3 mm (1/4") [00340865]

Követelmény:

A készüléket leválasztotta az áramellátásról.
Szétválasztotta a bútorajtót és a készülékajtót. Lásd a Beszerelési útmutatót.

4.3.1 A csúszózsánér eltávolítása

1. Csavarja ki a két csavart (1).
2. Távolítsa el a felső zsanért (2).
3. Vegye le az ajtót (3)
4. Csavarja ki a két csavart (4).
5. Távolítsa el az alsó zsanért (5).

→ Eltávolította a zsanérokat.

4.3.2 A csúszózsanér felszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 A polc cseréje

Követelmény:

Az ajtó nyitva van

4.4.1 A polc eltávolítása

Húzza ki a polcot.

Eltávolította a polcot.

4.4.2 A polc beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 Fagyasztórekesz polcának cseréje

Követelmény:

Az ajtó nyitva van

4.5.1 Fagyasztórekesz polcának eltávolítása

- Húzza ki a fagyasztórekesz polcát.

Eltávolította a fagyasztórekesz polcát.

4.5.2 Fagyasztórekesz polcának beszerelése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 Fagyasztódoboz cseréje

Követelmény:

Az ajtó nyitva van

4.6.1 Fagyasztódoboz eltávolítása

1. Húzza ki teljesen a fagyasztódobozt (1).
2. Távolítsa el a fagyasztódobozt (2).

Eltávolította a fagyasztódobozt.

4.6.2 A fagyasztódoboz behelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 LED-es oldalsó spotvilágítás cseréje

Különleges eszközök

Különleges szerszám [00342180]
Laposfejű csavarhúzó Hegy 2,4 mm x 0,4 mm x 60 mm, a készletben [00341820]

A készüléke karbantartásmentes LED-világítással rendelkezik. A világítást kizárólag az ügyfélszolgálat vagy szakképzett technikusok javíthatják meg!

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Életveszély a nem megfelelő javítás okozta áramütés miatt

Az elektromos alkatrészek javítását kizárólag képzett elektroműszerész végezheti.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

VIGYÁZAT

Éles szélek!

Vágási sérülések ▶ Viseljen védőkesztyűt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
Az ajtó nyitva van
√ Eltávolította a hütőszekrény polcait.

4.7.1 LED-es spotvilágítás eltávolítása

1. Oldja ki a LED-es spotvilágítás burkolatát.

1. Húzza befelé a LED-es spotvilágítás burkolatát, és ezzel egyidejűleg tolja előre.

1. Válassza le a LED-es spotvilágítás modulját.

1. Válassza le a LED-es spotvilágítás elektromos csatlakozását.

Eltávolította a LED-es spotvilágítást.

4.7.2 A LED-es spotvilágítás beszerelése

- Az elhelyezést fordított sorrendben végezze.
