GI31NACE0 - Gefrierschrank SIEMENS - Kostenlose Bedienungsanleitung

Gerätetyp	Gefrierschrank
Marke	Siemens
Modell	GI31NACE0
Abmessungen (ca.)	1860 x 600 x 650 mm (H x B x T)
Gewicht (ca.)	70 kg
Stromversorgung	220-240 V, 50 Hz
Beleuchtung	Wartungsfreie LED-Spotleuchte
Scharniertypen	Flachscharnier und Schiebescharnier (austauschbar)
Türdichtung	Austauschbar, mit Belüftungslöchern
Ablagen	Gefrierfachablage und Hauptablage (abnehmbar)
Gefriergutbehälter	Austauschbar
Verfügbarkeit von Ersatzteilen	Türdichtung, Scharniere, Ablagen, Gefriergutbehälter, LED-Spotleuchte
Reparierbarkeit	Vom Verbraucher mit Original-Ersatzteilen reparierbar; Sicherheitshinweise enthalten
Erforderliche Werkzeuge für die Reparatur	Torx-Bit TX20, Schlitzschraubendreher (2,4 mm x 0,4 mm), Spezialwerkzeug [00342180]
Sicherheitsvorkehrungen	60 Sekunden vor der Reparatur vom Netz trennen; Schutzhandschuhe tragen; Originalteile verwenden
Energieeffizienzklasse	In der Anleitung nicht angegeben

Häufig gestellte Fragen - GI31NACE0 SIEMENS

Wie ersetze ich die Türdichtung an meinem Siemens GI31NACE0 Gefrierschrank?

Um die Türdichtung zu ersetzen, lösen Sie sie zuerst aus der Nut an den rechten und linken Ecken. Ziehen Sie die Dichtung vollständig heraus. Überprüfen Sie die Nut auf Beschädigungen. Bei Beschädigung wenden Sie sich an den Kundendienst. Zum Einbau erwärmen Sie die neue Dichtung mit einem Föhn oder heißem Wasser, drücken Sie dann die Ecken in die Nut und drücken Sie die gesamte Dichtung Schritt für Schritt in die Nut. Achten Sie darauf, dass kleine seitliche Löcher (Belüftung) vorhanden sind.

Welche Werkzeuge werden für die Reparatur des GI31NACE0 Gefrierschranks benötigt?

Die wichtigsten benötigten Werkzeuge sind ein Torx-Bit TX20 (6,3 mm / 1/4 Zoll) für die Scharniere und ein Schlitzschraubendreher (Klinge 2,4 mm x 0,4 mm) zusammen mit einem Spezialwerkzeug [00342180] für die LED-Spotleuchte. Ein Schutzstoff kann ebenfalls verwendet werden.

Wie ersetze ich ein Flachscharnier an meinem Siemens Gefrierschrank?

Trennen Sie zuerst das Gerät vom Stromnetz und entfernen Sie ggf. die Möbeltür. Stellen Sie sicher, dass die Tür geöffnet ist. Entfernen Sie die Scharnierabdeckungen, lösen Sie vier Schrauben, schieben Sie die Tür heraus, dann entfernen Sie die vier Schrauben, die die Scharniere halten. Entfernen Sie die Scharniere. Montieren Sie in umgekehrter Reihenfolge.

Kann ich die LED-Beleuchtung im Gefrierschrank selbst ersetzen?

Ja, aber mit Vorsicht. Die LED-Spotleuchte ist wartungsfrei, aber austauschbar. Trennen Sie das Gerät 60 Sekunden lang vom Strom. Entfernen Sie die Abdeckung, indem Sie sie lösen und nach innen/vorne ziehen. Lösen Sie das Modul und trennen Sie die elektrische Verbindung. Montieren Sie in umgekehrter Reihenfolge. Bei Unsicherheit wenden Sie sich an einen qualifizierten Elektriker.

Wie entferne ich die Gefrierfachablage?

Öffnen Sie die Tür und ziehen Sie die Gefrierfachablage vollständig heraus. Sie kann dann entfernt werden. Zum Einbau schieben Sie sie wieder hinein.

Welche Sicherheitsvorkehrungen sollte ich vor der Reparatur des Gefrierschranks beachten?

Trennen Sie das Gerät vor Beginn einer Reparatur immer für mindestens 60 Sekunden vom Stromnetz. Tragen Sie Schutzhandschuhe, um Schnitte an scharfen Kanten zu vermeiden. Verwenden Sie nur Original-Ersatzteile, um Sicherheit und Funktion zu gewährleisten. Lassen Sie bei elektrischen Komponenten nach der Reparatur einen Sicherheitstest durchführen.

Wie ersetze ich den Gefriergutbehälter?

Öffnen Sie die Tür, ziehen Sie den Gefriergutbehälter ganz heraus, heben Sie ihn dann an, um ihn zu entfernen. Zum Einbau schieben Sie ihn wieder hinein, bis er einrastet.

Die Türdichtung hat kleine Löcher – ist das ein Defekt?

Nein, kleine seitliche Löcher in der Türdichtung sind funktional und zur Belüftung erforderlich. Es handelt sich nicht um Produktionsfehler.

Kann ich das Scharnier nach dem Austausch der Türdichtung einstellen?

Ja, wenn Ihr Gerät verstellbare Scharniere oder Scharnieraufsätze hat, können Sie das Schließverhalten nach dem Dichtungswechsel optimieren. Beachten Sie die Montageanleitung zur Scharniereinstellung.

Wo finde ich Original-Ersatzteile für den GI31NACE0?

Original-Ersatzteile sind über den Siemens-Kundendienst oder autorisierte Händler erhältlich. Verwenden Sie nur Originalteile, um Sicherheit und einwandfreie Funktion zu gewährleisten.

BEDIENUNGSANLEITUNG GI31NACE0 SIEMENS

2021-03-10_9001628792 Copyright by BSH Hausgeräte GmbH Страница 10 от 385

Reparatur Hinweise - Gefrierschrank

Zu diesem Dokument...... 147

1.1 Wichtige Hinweise: 147
1.1.1 Zweck 147

1.2 Zeichenerklärung.... 147

1.2.1 Gefahrenstufen.... 147

1.2.2 Gefahrensymbole 147

1.2.3 Struktur der Warnhinweise.... 148

1.2.4 Allgemeine Symbole 148

Sicherheit.... 149

2.1 Allgemeine Sicherheitshinweise 149

2.1.1 Alle Hausgeräte 149

Werkzeuge und Hilfsmittel.... 150

Instandsetzen 151

4.1 Austauschen der Türdichtung.... 151

4.1.1 Ausbauen der Türdichtung.... 151

4.1.2 Einbauen der Türdichtung 151

4.2 Austauschen des Flachscharniers 154

4.2.1 Ausbauen des Flachscharniers 154

4.2.2 Einbauen des Flachscharniers.... 155

4.3 Austauschen des Schleppscharniers 156

4.3.1 Ausbauen des Schleppscharniers 156

4.3.2 Einbauen des Schleppscharniers 156

4.4 Austauschen der Ablage 157

4.4.1 Ausbauen der Ablage.... 157

4.4.2 Einbauen der Ablage.... 157

4.5 Austauschen der Gefrierfachablage.... 158

4.5.1 Ausbauen der Gefrierfachablage 158

4.5.2 Einbauen der Gefrierfachablage.... 158

4.6 Austauschen des Gefriergutbehälters 159

4.6.1 Ausbauen des Gefriergutbehälters 159

4.6.2 Einbauen des Gefriergutbehälters.... 159

4.7 Austauschen des LED-Strahlers.... 160

4.7.1 Ausbauen des LED-Strahlers.... 160

4.7.2 Einbauen des LED-Strahlers.... 161

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises. ▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
	Kennzeichnung eines Links zu einer Videoanleitung
	Kennzeichnung erforderlicher Werkzeuge
	Kennzeichnung erforderlicher Voraussetzungen
	Kennzeichnung einer Bedingung (Wenn ..., dann ...)
	Kennzeichnung eines Ergebnisses
Start|Kennzeichnung einer Taste oder Schalt-fläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schulztuch[00342013]	60 cm x 50 cm
Torx-Bit TX20[00340865]	6,3 mm (1/4")
Spezialwerkzeug[00342180]

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Flachscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Möbeltür ist entfernt. Siehe Installationsanleitung.
Die Tür ist offen.

4.2.1 Ausbauen des Flachscharniers

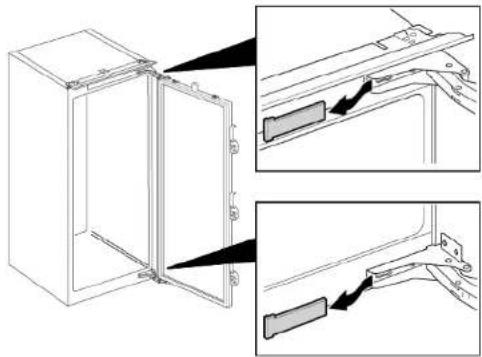

1. Die beiden Scharnierabdeckungen entfernen.

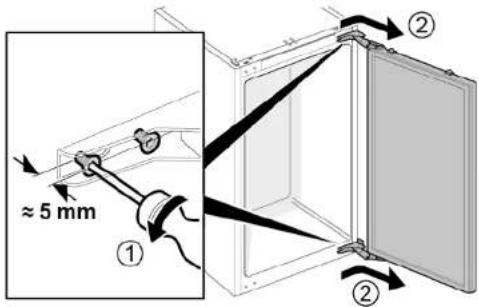

1. 1. Die vier Schrauben lösen (1).

2. Die Tür herausschieben und entfernen (2).

1. 1. Die vier Schrauben entfernen (1).

2. Die Scharniere entfernen (2).

Die Scharniere sind entfernt.

4.2.2 Einbauen des Flachscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Schleppscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Möbeltür und die Gerätetür sind getrennt. Siehe Installationsanleitung.

4.3.1 Ausbauen des Schleppscharniers

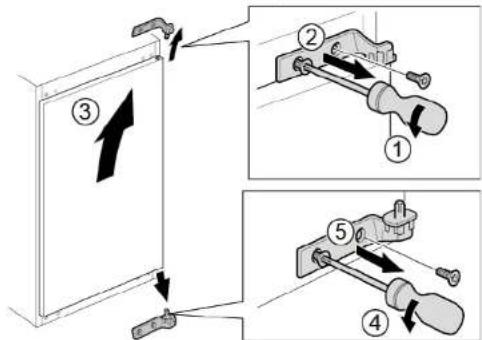

▶ 1. Die beiden Schrauben herausschrauben (1).
2. Das obere Scharnier entfemen (2).
3. Die Tür entfernen (3).
4. Die beiden Schrauben herausschrauben (4).
5. Das untere Scharnier entfernen (5).

Die Scharniere sind entfernt.

4.3.2 Einbauen des Schleppscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.4.1 Ausbauen der Ablage

Die Ablage herausziehen.

Die Ablage ist entfernt.

4.4.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen der Gefrierfachablage

Voraussetzung:

√ Die Tür ist offen.

4.5.1 Ausbauen der Gefrierfachablage

Die Gefrierfachablage herausziehen.

Die Gefrierfachablage ist entfernt.

4.5.2 Einbauen der Gefrierfachablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen des Gefriergutbehälters

Voraussetzung:

√ Die Tür ist offen.

4.6.1 Ausbauen des Gefriergutbehälters

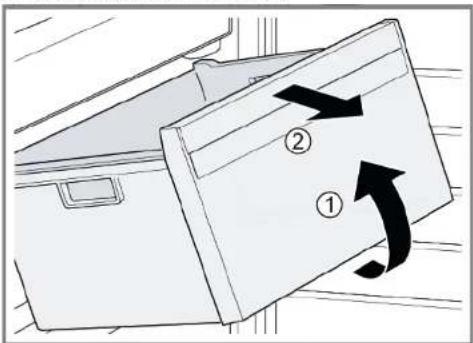

1. Den Gefriergutbehälter vollständig herausziehen (1).
2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.

4.6.2 Einbauen des Gefriergutbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen des LED-Strahlers

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180]
Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur
Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Kühlraumablagen sind entfernt.

4.7.1 Ausbauen des LED-Strahlers

1. Die Abdeckung des LED-Strahlers lösen.

1. Die Abdeckung des LED-Strahlers nach innen ziehen und gleichzeitig nach vorn schieben.

1. Das LED-Strahler-Modul lösen.

1. Den elektrischen Anschluss des LED-Strahlers trennen.

Der LED-Strahler ist entfernt.

4.7.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-03-10_9001628792 Copyright: BSH Hausgeräte GmbH Oldal 186 ettöl: 385

2021-03-10_9001628792 Copyright by BSH Hausgeräte GmbH Strona 260 z 385

2021-03-10_9001628792 Copyright by BSH Hausgeräte GmbH Página 282 de 385

4.2.1 Remover a dobradiça plana


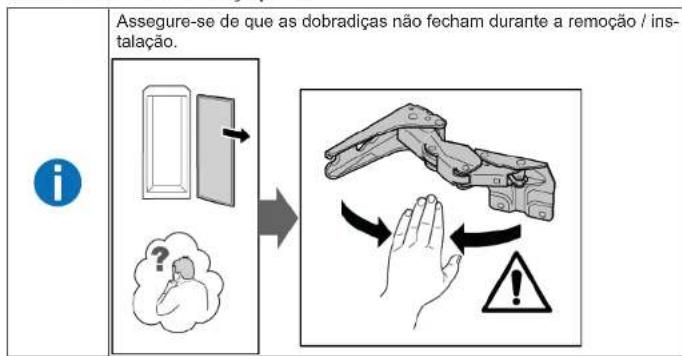

    A["Assegure-se de que as dobradiças não fecham durante a remoção / instalação."] --> B["→"]
    B --> C["Hand gesture: hand holding a tool, hand pointing to a bracket with warning symbol"]
    C --> D["Warning: hand gestures hand down, hand is open with exclamation mark"]

2021-03-10_9001628792 Copyright BSH Hausgeräte GmbH Pagina 298 de la 385

2021-03-10_9001628792 Copyright by BSH Hausgeräte GmbH Página 340 de 385

2021-03-10_9001628792 Copyright by BSH Hausgeräte GmbH Página 346 de 385

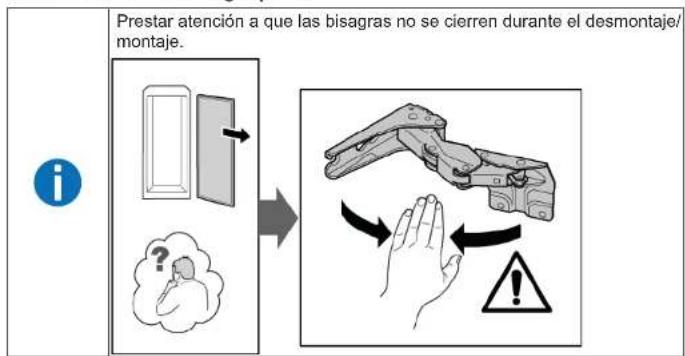

4.2.1 Desmontar la bisagra plana
