Consigli di riparazione - Frigorifero e congelatore

Utilizzo del documento 387

1.1 Avertenze importanti 387

1.1.1 Scopo 387
1.2 Spiegazione dei symboli 387
1.2.1 Livelli di pericolò 387
1.2.2 Simboli di pericolo 387
1.2.3 Struttura degli averimenti 388
1.2.4 Simboli generici 388

A Sicurezza 389

2.1 Note generali sulla sicurezza 389

2.1.1 Tutti gli elettrodomestici 389

Strumenti e ausili 390

Riparazione 391

4.1 Sostituzione della guarnizione della porta 3

4.2 Sostituzione della maniglia della porta 392

4.2.1 Smontaggio della maniglia della porta 392
4.2.2 Montaggio della maniglia della porta 392

4.3 Sostituzione della maniglia del cassetto 393

4.3.1 Smontaggio della maniglia del cassetto 393
4.3.2 Montaggio della maniglia del cassetto 393

4.4 Sostituzione delle cerniere della porta sinistra 394

4.4.1 Smontaggio delle cerniere della porta sinistra 395
4.4.2 Montaggio delle cerniere della porta sinistra 396

4.5 Sostituzione delle cerniere della porta destra 397

4.5.1 Smontaggio delle cerniere della porta destra 398
4.5.2 Montaggio delle cerniere della porta destra 399

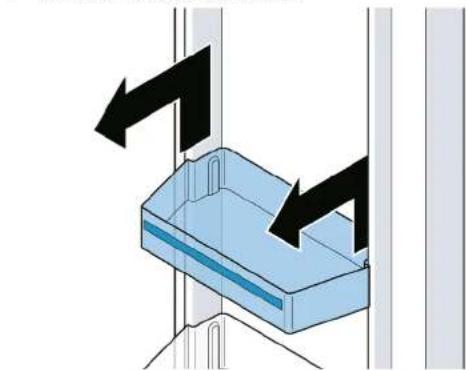

4.6 Sostituzione del balconino della porta 400

4.6.1 Smontaggio del balconcino della porta 400
4.6.2 Montaggio del balconcino della porta 400

4.7 Sostituzione del ripiano 401

4.7.1 Smontaggio del ripiano 401
4.7.2 Montaggio del ripiano 401

4.8 Sostituzione della barra di supporto 402

4.8.1 Smontaggio della barra di supporto 402
4.8.2 Montaggio della barra di supporto 402

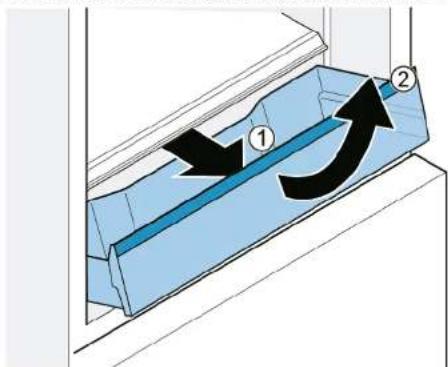

4.9 Sostituzione del cassetto estrabile 403

4.9.1 Estrazione del cassetto estrabile 403
4.9.2 Inserimento del cassetto estrabile 403

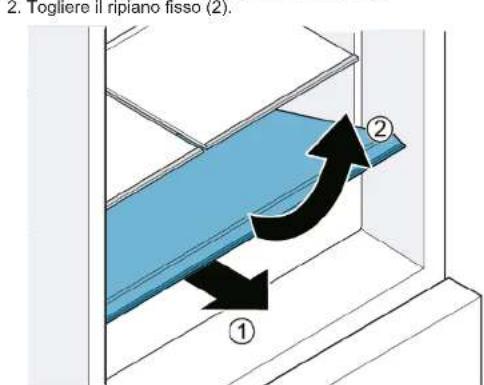

4.10 Sostituzione del ripiano fisso 404

4.10.1 Smontaggio del ripiano fisso 404
4.10.2 Montaggio del ripiano fisso 404

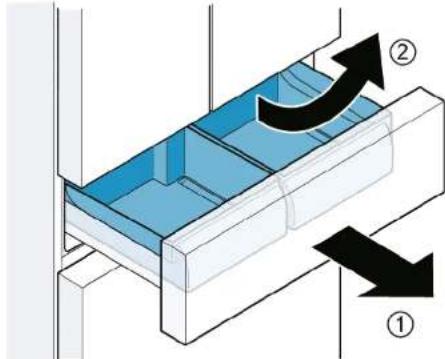

4.11 Sostituzione del cassetto a 0^ 405

4.11.1 Estrazione del cassetto a 0^ 405
4.11.2 Inserimento del cassetto a 0^ 405

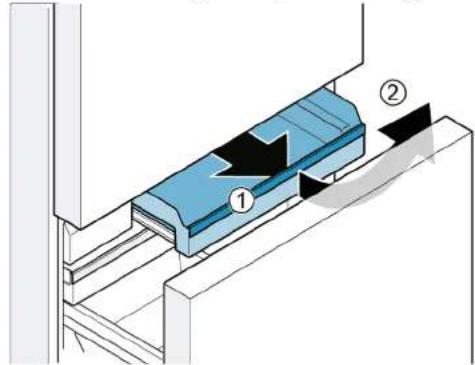

4.12 Sostituzione del cassetto surgelati (piccolo) 406

4.12.1 Rimozione del cassetto surgelati (piccolo) 406
4.12.2 Inserimento del cassetto surgelati (piccolo) 406

4.13 Sostituzione del cassetto surgelati (piatto) 407

4.13.1 Rimozione del cassetto surgelati (piatto) 407
4.13.2 Inserimento del cassetto surgelati (piatto) 407

4.14 Sostituzione del cassetto surgelati (grande) 408

4.14.1 Rimozione del cassetto surgelati (grande). 408
4.14.2 Insertimento del cassetto surgelati (grande) 408

4.15 Sostituzione del contentitore dei cubetti di ghiaccio 409

4.15.1 Rimozione del contentatore dei cubetti di ghiaccio 409
4.15.2 Inserimento del contentitore dei cubetti di ghiaccio 409

4.16 Sostituzione delle luci a LED 410

4.16.1 Smontaggio della luce a LED superiore del comparto frigorifero 410
4.16.2 Smontaggio della luce laterale del comparto frigorifero 411
4.16.3 Smontaggio della luce del vano a 0^ 412
4.16.4 Smontaggio delle luci della parete posteriore 413
4.16.5 Montaggio delle luci a LED 417

Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezioni di ricambio specifici e sulle aver-tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di averporto corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di averporto Significativo
PERICOLO	Ignorare quello messaggio di averiti- amento compota rischio di morte o ferite gravi.
AVVERTENZA	Ignorare quello messaggio di averiti- amento piùicomportare rischio di morte o ferite gravi.
ATTENZIONE	Ignorare quello messaggio di averiti- amento piùcomportare ferite di minore gravità.
ATTENZIONE!	Ignorare quello messaggio di averiti- amento piùcomportare dani materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolò Significativo
!	Messaggio di avertimento generico
9	Pericolò di scossa elettrica
	Pericolò di esplosione
	Rischio di ferite da taglio

Utilizzo del documento

Simbolo di pericolo Significato
	Pericolo di schiacciamento
	Pericolo derivante da superfici calde
	Pericolo derivante da forti campi magneti-ci
	Pericolo derivante da radiazioni non ioniz-zanti

Tabella 2: Simboli di pericolò

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in quello manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tip e origine del pericolo!

Possibili consequence in caso di pericolo/avvertimento ignorato.

• Misure e divieti volti a prevenire il pericolo.

L'esempio segunte mystra un avertimento con rischio di folgorazione dovuto a componenti sotto tensione. É riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

Scollegare l'appareccchio dall'alimentazione per almeno 60 seconda prima di"iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati seguenti simboli generici:

Simbolo generico Significato
i	Identificazione di un suggerimento spe-ciale (testo e/o grafica)
i	Identificazione di un suggerimento sem-plice (solo testo)
	Identificazione di un link per un video tu-torial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe ne-cesserarie
if	Identificazione di una condizione (se ..., alla... )
	Identificazione di un risultato
[Avvio]Identificazione di un tasto o di un pul-sante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestre visua-llizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici cui pozzo causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
• Ultima t a riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesions causate da bordi taglient!

Indossare guanti di protezione.

Rischio di schiaccamento dovusto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca del quasi e l'assistenza

• Indossare calzature antinfortunistica.
  Fissare i componenti pesanti per impedire che cadano.
  Non inseire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi collegamenti e le piste conduttive.

Strumenti ausili

Designazione Dettagli Immagini
Chiave a bussola esagonale [00340820]	2,5 mm
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm
Punta Torx TX20 [00340865]	6,3 mm (1/4")

4.1 Sostituzione della guarnizione della porta

Prerequisite:
La porta è aperta.

Riparazione

4.2 Sostituzione della maniglia della porta

Attrezzi suggeriti:

Chiave a bussola esagonale 2,5 mm [00340820]

4.2.1 Smontaggio della maniglia della porta

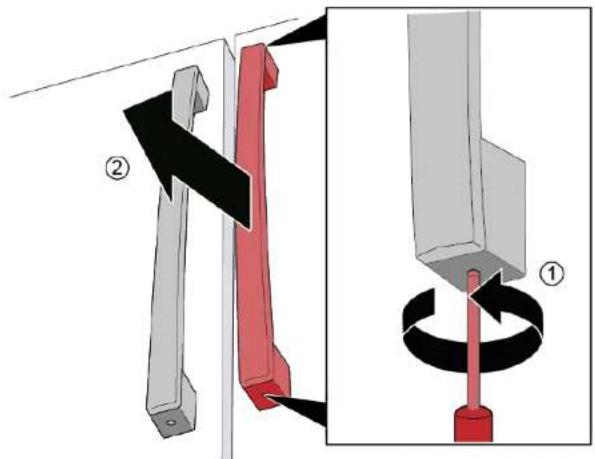

1. Svitare le due viti (1).
2. Smontare la maniglia della porta (2).

La maniglia della porta è rimossa.

La seconda maniglia della porta cui assere rimossa nello stesso modo.

4.2.2 Montaggio della maniglia della porta

1. Applicare la maniglia in verticale sui bulloni premontati.
   I foriulla maniglia devono essere rivolti verso I'alto e verso il basso.
2. Serrare le viti premontate in senso orario nella maniglia dall'alto e dal basso.

4.3 Sostituzione della maniglia del cassetto

Attrezzi suggeriti:

Chiave a bussola esagonale 2,5 mm [00340820]

4.3.1 Smontaggio della maniglia del cassetto

1. Svitare le due viti (1).
2. Rimuovere la maniglia del cassetto (2).

La maniglia del cassetto è rimossa.

4.3.2 Montaggio della maniglia del cassetto

1. Inserire la maniglia in orizzontale sulle viti premontate. I fori sulla maniglia devono essere rivolti verso il basso.
2. Serrare le viti premontate nella maniglia in senso orario dal basso.

Riparazione

4.4 Sostituzione delle cerniere della porta sinistra

Attrezzi suggeriti:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di montaggio della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.

• Usare solo utensili e attrezzature idonei.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

Indossare guanti di protezione.

AVVERTENZA

Gli apparecchi inclinati posso scivolare!

atture / lesioni da schiacciamento

Fissaregliapparechi in modochenonscivolino

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!
sioni provocate alla caduta di componenti
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par

te inferiore.

Fissare i componenti in modulo che non cadano.

PERICOLO

Rischio di scosse elettriche dovute a componenti sulla tensione Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parti elettriche devono essere riparate da elettriciisti qualificati.
Ultimata la riparazione, occorre eseguire un test di sicurezza con
forme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

orte per folgorazione:

Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi

prima di iniziare la riparazione

Prerequisite:

L'apparecchio è scollegato alla rete elettrica
Gli accessori interni dell'apparecchio sono stati rimossi.

Riparazione

4.4.1 Smontaggio delle cerniere della porta sinistra

1. 1. Svitare la vite.

2. Togliere la copertura superiore della cemiera.

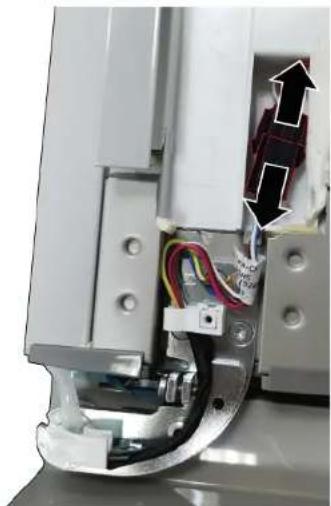

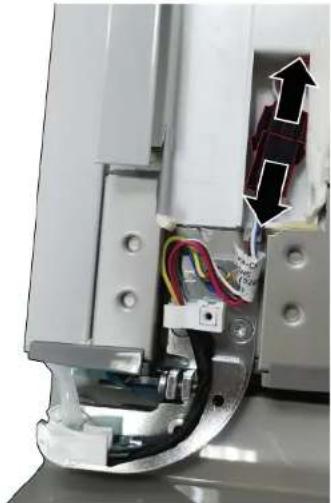

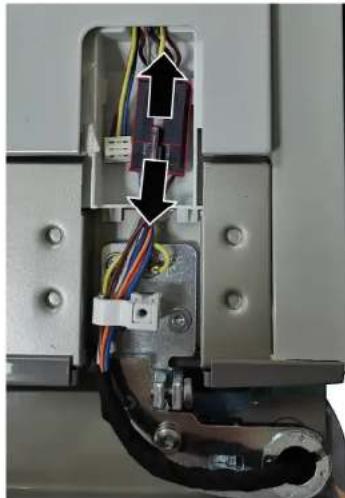

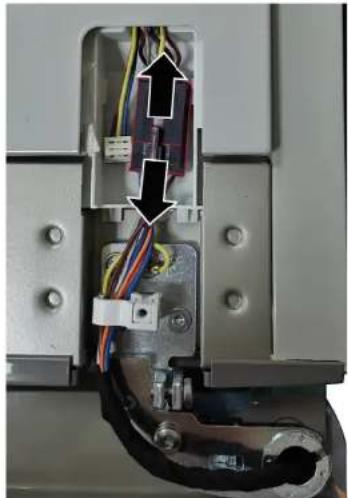

1. Staccare il collegamento elettrico della porta.

Riparazione

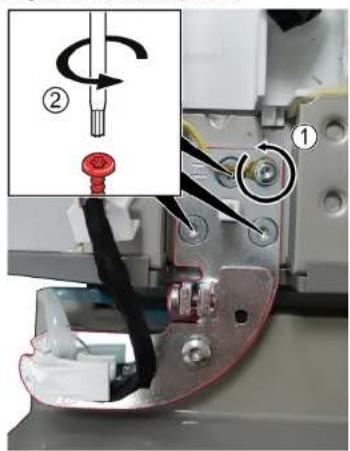

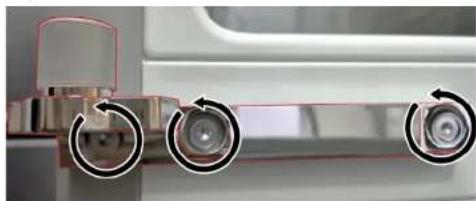

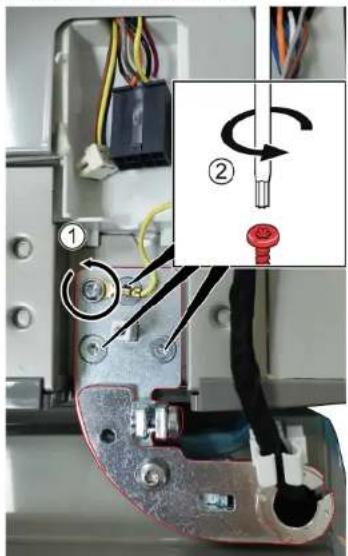

3.1. Svitare la vite del collegamento di messa a terra (1).

1. Svitare le tre viti (2).
2. Togliere la cerniera superiore.

La cerniera superiore è rimossa.

1. Smontare la porta sinistra tirandola versusl'alto.

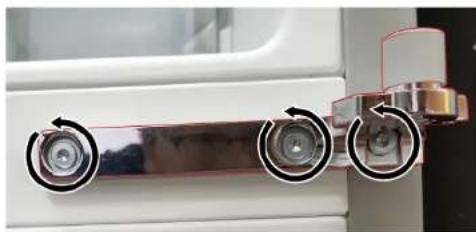

   5.1.Svitare le tre viti.

2. Togliere la cerniera inferiore.

La cerniera inferiore è rimossa.

4.4.2 Montaggio delle cerniere della porta sinistra

1. Per il montaggio, seguire la procedura sopra descrietta in senso opposto.
2. Allineare le portedecompto frigorifero. Peridettagli vedere ilManuale utente (AGA).

Riparazione

4.5 Sostituzione delle cerniere della porta destra

Attrezzi suggeriti:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di montaggio della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.

• Usare solo utensili e attrezzature idonei.

ATTENZIONE

Bordi taglienti!

Ferite da taglio

Indossare guanti di protezione.

AVVERTENZA

Gli apparecchi inclinati posso scivolare!

atture / lesioni da schiacciamento

Fissaregliapparechi in modochenonscivolino

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!
sioni provocate alla caduta di componenti
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par

te inferiore.

Fissare i componenti in modulo che non cadano.

PERICOLO

Rischio di scosse elettriche dovute a componenti sulla tensione Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parti elettriche devono essere riparate da elettriciisti qualificati.
Ultimata la riparazione, occorre eseguire un test di sicurezza con-

forme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

orte per folgorazione:

Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi

prima di iniziare la riparazione

Prerequisite:

L'apparecchio è scollegato alla rete elettrica
Gli accessori interni dell'apparecchio sono stati rimossi.

Riparazione

4.5.1 Smontaggio delle cerniere della porta destra

1. 1. Svitare la vite.

2. Togliere la copertura superiore della cemiera.

1. Staccare il collegamento elettrico della porta.

Riparazione

3.1. Svitare la vite del collegamento di messa a terra (1).

1. Svitare le tre viti (2).
2. Togliere la cerniera superiore.

La cerniera superiore è rimossa.

1. Smontare la porta destra tirandola verso l'alto.

5.1.Svitare letre viti.

1. Togliere la cerniera inferiore.

La cerniera inferiore è rimossa.

4.5.2 Montaggio delle cerniere della porta destra

1. Per il montaggio, seguire la procedura sopra descritta in senso opposito.
2. Allineare le portedecomparto frigorifero.
   Per i dettagli vedere il Manuale utente (AGA).

Riparazione

4.6 Sostituzione del balconino della porta

Prerequisite:

La porta è aperta.

4.6.1 Smontaggio del balconino della porta

Sollevare il balconcino della porta.

Ilbalconcino dellaporta e rimioso.

4.6.2 Montaggio del balconcino della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano

Prerequisite:
La porta è aperta.

4.7.1 Smontaggio del ripiano

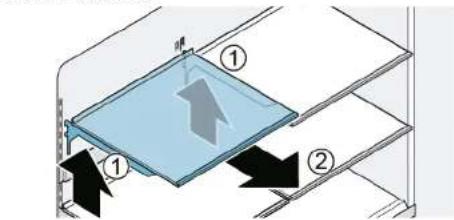

1. Sollevare il ripiano (1).
2. Togliere il ripiano (2).

Il ripiano e rimioso.

4.7.2 Montaggio del ripiano

i	Non coprire le aperture di ventilazione.
i	Inserire il ripiano con cautela per evitare di graffiare l'apparecchio.
i	Assicurarsi che i fermi siano completamente inseriti e che il ripiano sia orizzontale.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione della barra di supporto

Prerequisite:

La porta è aperta.

4.8.1 Smontaggio della barra di supporto

Sollevare la barra di supporto.

La barra di supporto è rimossa.

4.8.2 Montaggio della barra di supporto

i	Controllare che i fermi siano completamente inseriti e che la barra di supporto sia orizzontale.
i	Inserire la barra di supporto con cautela per evitare di graffiare l'apparec-chio.
i	Controllare che i fermi siano completamente inseriti e che la barra di supporto sia orizzontale.

Per il montaggio, seguire la procedura sopra descrietta in senso opposto.

Riparazione

4.9 Sostituzione del cassetto estraibile

Prerequisite:

La porta è aperta.

4.9.1 Estrazione del cassetto estraibile

1. Estrarre completeness il cassetto estraibile (1).
2. Sollevare il contentatore estraibile alla parte anteriore e rimuoverlo (2).

Il cassetto estrabile è rimioso.

4.9.2 Inserimento del cassetto estraibile

1. Estrarre completeness guide telescopiche.
2. Posizione il cassetto sulle guide telescopiche e spingerlo nell'apparecchio finché non si incastra.

Riparazione

4.10 Sostituzione del ripiano fisso

Prerequisite:

La porta è aperta.

4.10.1 Smontaggio del ripiano fisso

1. Apire il cassetto.
   2.1.Sollevare il ripiano fisso alla parte anteriore (1).

Il ripiano fisso è rimioso.

4.10.2 Montaggio del ripiano fisso

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.11 Sostituzione del cassetto a 0^

Prerequisite:

La porta è aperta.

4.11.1 Estrazione del cassetto a 0^

1. Estrarre completeness il cassetto (1). 2. Sollevare il cassetto a 0^ alla parte anteriore (2).

Il cassette a 0^ erimioso.

4.11.2 Inserimento del cassetto a 0^

Durante l'inserimento, guida del cassetto a 0^ e cassetto devono essere re abbinati.

Per il montaggio, seguire la procedura sopra descririta in senso opposito.

Riparazione

4.12 Sostituzione del cassetto surgelati (piccolo)

Prerequisite:

La porta è aperta.

4.12.1 Rimozione del cassetto surgelati (piccolo)

1. Estrarre completeness il cassetto del comparto freezer.
   2.1.Estrarre completeness il cassetto surgelati (1). 2.Sollevare il cassetto surgelati alla parte anterioe (2).

Il cassetto surgelati (piccolo) è rimioso.

4.12.2 Inserimento del cassetto surgelati (piccolo)

1. Estrarre completeness the guide telescopiche.
2. Posizione il cassetto sulle guide telescopiche e spinnerlo nell'apparecchio finché non si incastra.

Riparazione

4.13 Sostituzione del cassetto surgelati (piatto)

Prerequisite:

La porta è aperta.

4.13.1 Rimozione del cassetto surgelati (piatto)

1. Estrarre completeness il cassetto del compato freezer (1).
2. Estrarre il cassetto surgelati (piatto) (2).
3. Sollevare il cassetto surgelati (piallo) (3).

Il cassetto surgelati (piatto) è rimioso.

4.13.2 Inserimento del cassetto surgelati (piatto)

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.14 Sostituzione del cassetto surgelati (grande)

Prerequisite:
La porta è aperta.

4.14.1 Rimozione del cassetto surgelati (grande)

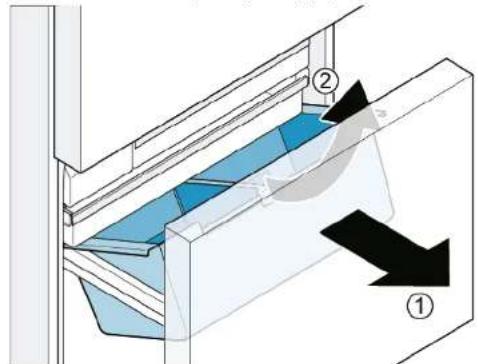

ATTENZIONE!

DANNI ALL'APPARECCHIO!

• Mai rimuovere la parete divisoria dal cassetto surgelati.

• Estrarre completeness the cassetto del comparto freezer e togliere il cassetto surgelati (piatto) (1).

• Sollevare il cassetto surgelati (grande) (2).

Il cassetto surgelati (grande) è rimioso.

4.14.2 Insertimento del cassetto surgelati (grande)

1. Estrarre completeness le guide telescopiche.
2. Posizione il cassetto sulle guide telescopiche e spingerlo nell'apparecchio finché non si incastra.

Riparazione

4.15 Sostituzione del contentatore dei cubetti di ghiaccio

Prerequisite:

La porta è aperta.

4.15.1 Rimozione del contentatore dei cubetti di ghiaccio

1. Estrarre completeness il cassetto del comparto freezer.
   2.1.Estrarre il cassetto surgelati (piatto) il più possible (1). 2.Rimuovere il contentitore dei cubetti di ghiaccio (2).

Il contentitore dei cubetti di ghiaccio è rimioso.

4.15.2 Inserimento del contentatore dei cubetti di ghiaccio

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.16 Sostituzione delle luci a LED

Attrezzi suggeriti:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]
Punta Torx TX20 6,3 mm (1/4") [00340865]
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste lui sono essere riparate esclusivamente dal servizio assistenza tecnia o da tecnici autorizzat!

PERICOLO

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parte elettriche devono essere riparate da elettriciisti qualificati.
Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alla norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione

• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

ATTENZIONE

Bordi taglient!
Ferite da taglio
Indossare guanti di protezione.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
Gli accessori interni superiori sono stati rimossi.

4.16.1 Smontaggio della luce a LED superiore del comparto frigorifero

1. Creare una fessura con il dito intorno al bordo della luce a LED.

1. Inserire il caccavite a taglio nella fessura e togliere la luce a LED superiore nella direzione individata.

Riparazione

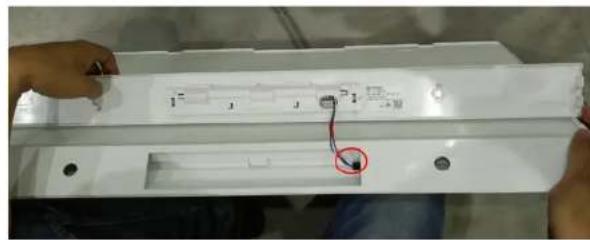

1. Scollegare il terminale della luce a LED.

La luce a LED superiore del comparto frigorifero e rimossa.

4.16.2 Smontaggio della luce laterale del comparto frigorifero

1. Utilizzare un cacciavite a taglio per togliere il fermo superiore della luce laterale.

1. Utilizzare un cacciavite a taglio per creare una fessura su un lato del coperchio della luce e con l'altra mano togliere il coperchio.

Riparazione

1. Togliere la striscia LED dello stesso modo.

1. Togliere la striscia LED dall'alloggiamento.

La luce laterale del comparto frigorifero e rimossa.

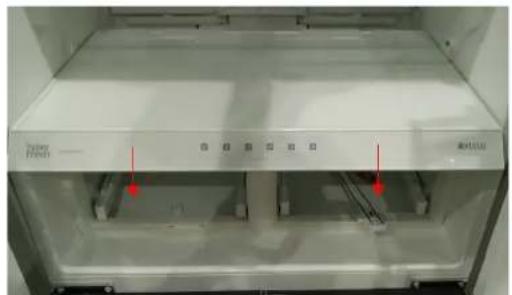

4.16.3 Smontaggio della luce del vano a 0^

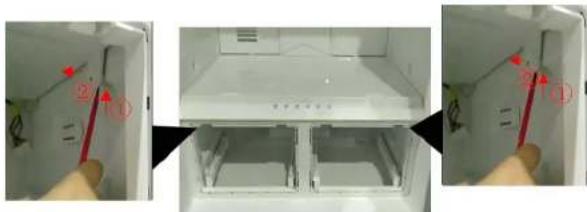

1. Togliere il coperchio della luce facendo leva con il cacciavite a taglio nella fessura tra il coperchio della luce e la porta per separarli.

1. Scollegare il terminale della luce.

Riparazione

3.1.Sbloccare il fermo (1). 2.Togliere la luce (2).

La luce del vano a 0^ erimossa.

4.16.4 Smontaggio delle luci della parete posteriore

A causa della struttura tecnica, le luci della parete posteriori non posso no essere sostituite separamente. Le luci sono incluse nel set di ricambio per la parete posteriore.

Prerequisite:

La porta è aperta.
Gli accessori interni del comparto frigorifero sono stati rimossi.
Gli accessori interni del vano a 0^ sono stati rimossi.

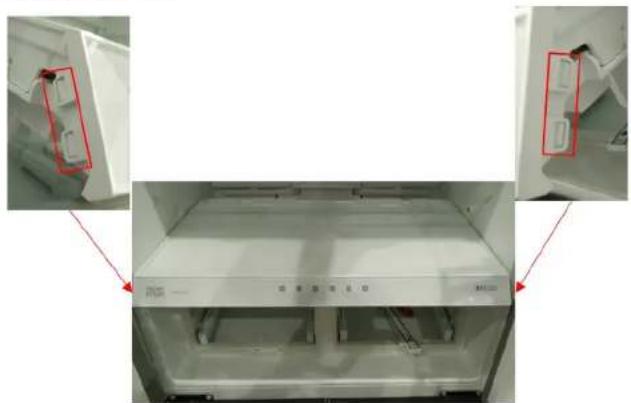

1. 1. Tenere la parte posteriore del coperchio di regolazione umidità con una mano (1).
2. Sganciare il coperchio con l'altra mano (2).

1. Togliere il secondo coperchio dello stesso modo.
   3.1.Sganciare i due fermi (1).
2. Estrarre i fermi (2).

Riparazione

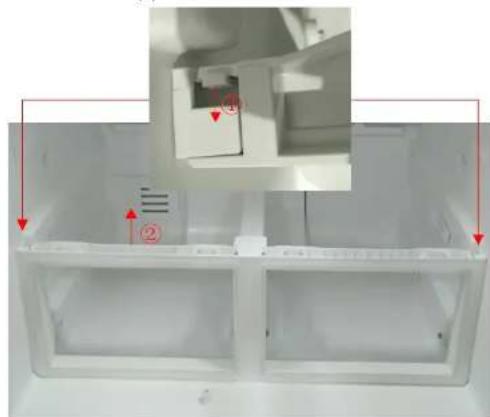

1. Estrarre la divisoria centrale.

1. Sganciare i quattro fermi.

1. Staccare il collegamento elettrico del modulo display.

7.1.Sganciare i due fermi (1).

1. Estrarre il tetlaio (2).

Riparazione

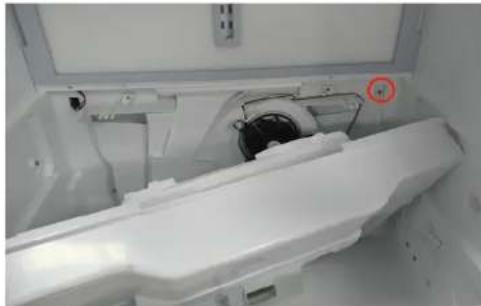

8.1.Svitare le due viti (1).

1. Estrarre il pannello centrale (2).

1. Estrarre il coperchio dell'evaporatore del vano a 0^ tirandolo verso l'esterno.

Quando il coperchio si sgancia si sente uno scatto.

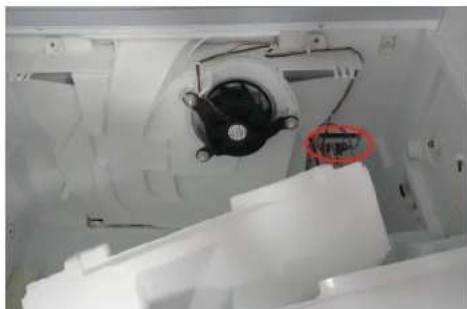

1. Scollegare il sensore di temperatura del vano a 0^

1. Staccare i collegamenti eletrici del gruppo coperchio anterio dell'evaporatore del vano a 0^

Il gruppo coperchio anteriore dell'evaporatore del vano a 0^ erimioso.

Riparazione

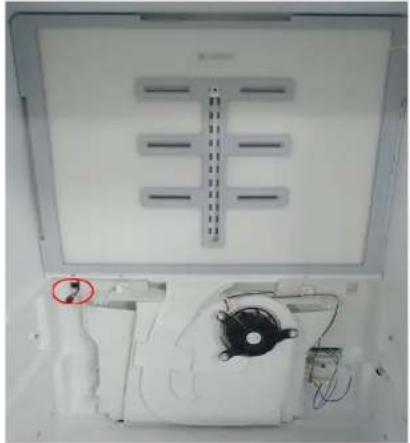

1. Staccare il collegamento elettrico delle luci della parete posteriore. 13. 1. Svitare le due viti (1).

1. Estrarre il gruppo parete posteriore (2).

Riparazione

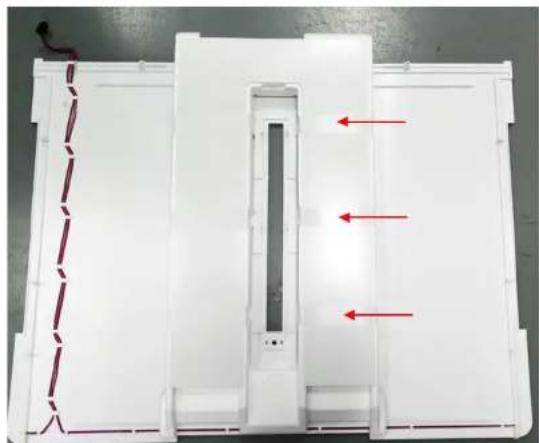

1. Staccare il nastro e separare il condotto in materiale espanso dal coperchio anteriore dell'evaporatore del vano a 0^ .

La parete posteriore con luci integrate e rimossa.

4.16.5 Montaggio delle luci a LED

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolorile generale

Tabel 3: Simbolurile generale

Sigurantha

2.1 Instruetioni generale de siguranta

2.1.1 Toate aparatele electrocasnice

Instrumente.si materiale utile

1.1.Desurubatisurubul

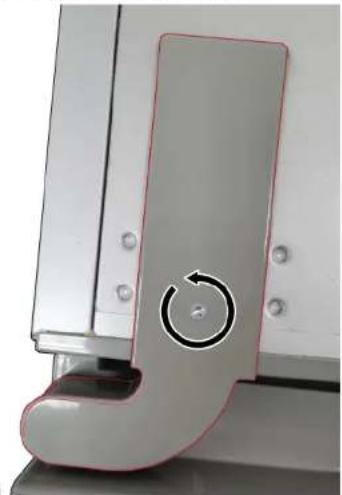

1. Scoateti capacul balamalei de sus.

1. Deconnectatu conxiunea electrica a uii.

Repararea

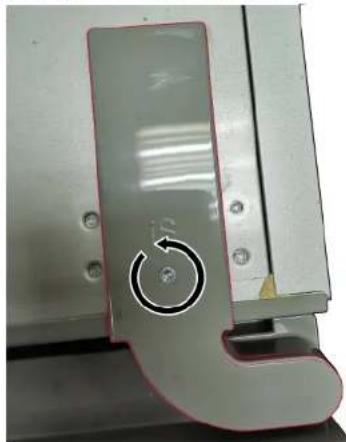

3.1. Desurubati surubul conexiuniti de impamantare (1).

1. Deśurubāti trei suruburi (2).
2. Demontati balamaua de sus

1.1.Desurubati surubul

1. Scoateti capacul balamalei de sus.

1. Deconecta conexiunea electrica a usii

Repararea

3.1. Desurubati surubul conexiuniti de impamantare (1).

1. Desurubati trei suruburi (2).
2. Demontati balamaua de sus

5.1.Desurubati trei suruburi

1. Demontati balamaua de jos.

Balamaua de jos este demontata.

Montati urmand procedura de demontare in ordine inversa.

8.1.Desurubati doua suruburi (1)

1. Trageti in afara placadin mijloc (2).

Montati urmand procedura de demontare in ordine inversa.

Se hacretrado la lampara LED superior del compartmento frigorifico.

4.16.2 Desmontar la lampara lateral del compartmento frigorifico

Se hacretrado la lampara lateral del compartmento frigorifico.

4.16.3 Retirar la lampara del compartmento de 0^

1. Orta bolmeyi di sari cekin.

1. Orta karti di sari cekin (2).

9.0°C bolmesi evaporator kapagiri disari dokru cekin.
