Produkto tipas	Šaldiklis spintelinis
Prekės ženklas	Siemens
Modelis	KI86VVFE0
Matmenys (A x P x G)	Apie 185 x 60 x 65 cm
Grynasis svoris	Apie 70 kg
Elektros maitinimas	220-240 V, 50 Hz
Klimato klasė	SN-ST (vidutinio iki subtropinio)
Šaldymo talpa	Apie 20 kg per parą
Energijos klasė	A+ (apytikslė)
Metinis energijos suvartojimas	Apie 200 kWh
Pagrindinės funkcijos	Greitas užšaldymas, temperatūros signalizacija, vidinis LED apšvietimas
Priežiūra ir valymas	Valyti minkšta šluoste ir šiltu vandeniu; rekomenduojamas rankinis atšildymas
Saugos nurodymai	Prieš bet kokį remontą ištraukti kištuką; dėvėti apsaugines pirštines
Keičiamos dalys	Durų tarpinė, vyriai, lentynos, indai, LED apšvietimas (pagal instrukciją)
Remonto indeksas	Aukštas (dalys prieinamos, pateiktos instrukcijos)

Dažnai užduodami klausimai - KI86VVFE0 SIEMENS

Kaip pakeisti Siemens KI86VVFE0 šaldiklio durų tarpinę?

Norėdami pakeisti tarpinę, išimkite senąją iš griovelio, tada palaipsniui įstatykite naująją. Galite pašildyti tarpinę plaukų džiovintuvu, kad būtų lengviau formuoti. Įsitikinkite, kad griovelis nepažeistas.

Kaip pakeisti šoninį LED apšvietimą?

Pirmiausia ištraukite prietaiso kištuką. Naudodami siurbtuką nuimkite apšvietimo dangtelį, tada išimkite LED modulį. Montavimas atliekamas atvirkštine tvarka. Dėmesio: LED lempas gali keisti tik kvalifikuotas specialistas pagal instrukciją.

Kaip atšildyti šaldiklį?

Ištraukite kištuką, išimkite maistą ir padėkite į vėsią vietą. Palikite dureles atidarytas, kad ledas ištirptų. Vandeniui sugerti naudokite šluostę. Nenaudokite aštrių daiktų ledui grandyti.

Kaip išimti vaisių ir daržovių stalčių?

Visiškai ištraukite stalčių, pakelkite jį už priekinės dalies ir išimkite. Vėl įstatykite atvirkštine tvarka.

Ką daryti, jei šaldiklio durelės neužsidaro tinkamai?

Patikrinkite, ar durų tarpinė yra geros būklės ir tinkamai padėta. Jei prietaisas turi reguliuojamus vyrius, juos galima sureguliuoti. Jei tarpinė deformuota, galite ją pašildyti, kad ištiesintumėte.

Ar galiu pats remontuoti Siemens KI86VVFE0 šaldiklį?

Taip, instrukcijoje pateikiamos nuorodos, kaip pakeisti tarpinę, vyrius, lentynas ir indus. Elektrinėms dalims, tokioms kaip LED apšvietimas, rekomenduojama kreiptis į specialistą. Visada laikykitės saugos nurodymų.

Koks yra KI86VVFE0 energijos suvartojimas?

Metinis suvartojimas įvertintas maždaug 200 kWh normaliam naudojimui. Energijos klasė yra A+.

Kaip išvalyti šaldiklio vidų?

Naudokite minkštą šluostę, sudrėkintą šiltu vandeniu ir švelniu plovikliu. Venkite abrazyvinių priemonių. Kruopščiai išdžiovinkite prieš vėl įjungdami.

Ką daryti nutrūkus elektros tiekimui?

Laikykite dureles uždarytas. Užšaldytas maistas išlieka šaltas kelias valandas. Neužšaldykite atitirpusių maisto produktų, prieš tai jų neišvirę.

Kur rasti atsargines dalis savo Siemens KI86VVFE0?

Kreipkitės į Siemens techninės priežiūros tarnybą arba įgaliotą pardavėją. Naudokite tik originalias dalis, kad užtikrintumėte saugumą ir našumą.

NAUDOJIMO INSTRUKCIJA KI86VVFE0 SIEMENS

→ Augšējo durvju viras ir nonemtas.

Informacija apie remontą - Šaldymo prietaiso ir šaldiklio kombinacija

i Dél šio dokumento.... 297

1.1 Svarbi informacija....297
1.1.1 Paskirtis 297

1.2 Simbolių paaiškinimas 297

1.2.1 Pavojaus lygiai.... 297

1.2.2 Pavojaus simboliai 297

1.2.3 Ispėjimų struktūra.... 298

1.2.4 Bendrieji simboliai 298

Sauga....299

2.1 Bendrosios saugos instrukcijos.... 299

2.1.1 Visi buitiniai prietaisai 299

Irankiai ir pagalbinės priemonės.... 300

Remontas....301

4.1 Durelių tarpiklio keitimas 301

4.1.1 Durelių tarpiklio išėmimas.... 301

4.1.2 Durelių tarpiklio įdėjimas.... 301

4.2 Atlenkiamo vyrio keitimas.... 304

4.2.1 Atlenkiamo vyrio nuémimas 304

4.2.2 Atlenkiamo vyrio montavimas 306

4.3 Slankiojo vyrio keitimas.... 307

4.3.1 Slankiojo vyrio nuémimas 307

4.3.2 Slankiojo vyrio montavimas 308

4.4 Lentynos keitimas.... 309

4.4.1 Lentynos nuémimas 309

4.4.2 Lentynos idėjimas 309

4.5 Durelių lentynos keitimas 310

4.5.1 Durelių lentynos išėmimas.... 310

4.5.2 Durelių lentynos jdėjimas.... 310

4.6 Vaisių ir daržovių talpyklos keitimas.... 311

4.6.1 Vaisių ir daržovių talpyklos išėmimas 311

4.6.2 Vaisių ir daržovių talpyklos jdėjimas 311

4.7 Šaldytų maisto produktų talpyklos keitimas 312

4.7.1 Šaldytų maisto produktų talpyklos išėmimas 312

4.7.2 Šaldytų maisto produktų talpyklos jdėjimas.... 312

4.8 Šoninės LED lemputės keitimas.... 313

4.8.1 Šoninės LED lemputės išėmimas 313

4.8.2 Šoninės LED lemputės montavimas 314

4.9 LED viršutinės lemputės pakeitimas.... 315

4.9.1 LED viršutinės lemputės išėmimas 315

4.9.2 LED viršutinės lemputės įmontavimas.... 315

4.10 LED šaldiklio lemputės pakeitimas 316

4.10.1 LED šaldiklio lemputės išėmimas.... 316

4.10.2 LED šaldiklio lemputės įmontavimas.... 316

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali iš-tikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dél šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 |spėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

- Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
■ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!
■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas Išsami informacija Vaizdai
Apsauginis audinys [00342013]	60 cm x 50 cm
Siurbtukas [00342224]	∅50 mm
„Torx“ antgalis TX20 [00340865]	6,3 mm (1/4 col.)
Pagalbinis jrankis [00342180]	Jrankis plastikinėms dalims at-palaiduoti "magic tool"

Remontas

4.1 Durelių tarpiklio keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.1.1 Durelių tarpiklio išėmimas

1. Išimkite durelių tarpiklj iš griovelio dešiniajame ir kairiajame kampe.

1. Ištraukite durelių tarpiklj iš griovelio.

Durelių tarpiklis išimtas.

4.1.2 Durelių tarpiklio įdéjimas

Naujo durelių tarpiklio storis gali šiek tiek skirtis nuo seno durelių tarpiklio storio. Dėl to durelės vis tiek užsidarys, o tarpiklj bus galima naudoti ilgai. Jei jūsų prietaiso vyriai arba vyrio priedai reguliuojami, uždarymo funkciją vėliau galima optimizuoti.

Nedidelės šoninės skylutės durelių tarpiklyje turi savo funkcija (reikalingos ventiliacijai). Tai nėra gamybinis brokas.

Remontas

1. Patikrinkite griovelj, ar nėra tarpiklj galinčių pažeisti vietų.

1. if Jei tarpiklio griovelis pažeistas.

Kreipkitės į klientų aptarnavimo tarnybą.

3.

Nedidelės durelių tarpiklio deformacijos yra įprastas požymis ir nepaveikia tarpiklio funkcinių savybių. Prieš įdedant durelių tarpiklj i prietaisą, rekomenduojama ji ištiesinti.

Pašildykite durelių tarpiklj plaukų džiovintuvu arba karštu vandeniu ir iš naujo su-teikite formą rankiniu būdu.

1. Ispauskite tarpiklio kampus viršuje ir apačioje i griovelj.

1. Po truputj ispauskite i griovelj visą tarpiklj.

Durelių tarpiklis jdėtas.

Remontas

4.2 Atlenkiamo vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

ISPÉJIMAS

Sunküs ir dideli prietaisai!

Nugaros ir raumenų sužalojimai

▶ Prietaiso dureles nuimti gali tik apmokyti specialistai.
Norint perkelti prietaisą j kitą vieta, reikalingi du žmonės.
▶ Naudokite tik tinkamus įrankius ir įrangą.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

PERSPÉJIMAS

Atvira vyrių sritis!

Galima prisispausti / prisiverti pirštus

▶ Nekiškite rankų j vyrių sritį.
▶ Mūvėkite apsaugines pirštines.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

DÉMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin-

dys

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Baldų durelės turi būti nuimtos. Žr. „Irengimo instrukcija“.
Durelés turi būti atidarytos.

4.2.1 Atlenkiamo vyrio nuèmimas

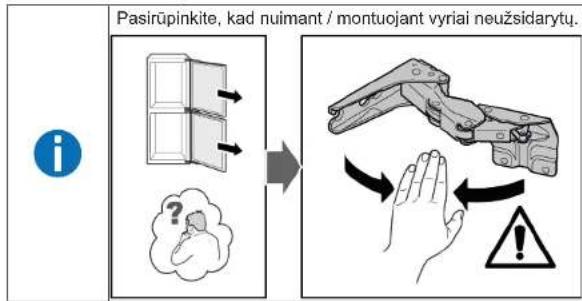


1. Nuimkite nuo keturių vyrių dangtelius.


1. 1. Atleiskite keturis varžtus (1).

2. Patraukite ir išimkite viršutines dureles (2).

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite vyrius (2).

Viršutinių durelių vyriai nuimti.

1. 1. Atleiskite keturis varžtus (1).

2. Patraukite ir išimkite apatines dureles (2).

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite vyrius (2).

Apatinių durelių vyriai nuimti.

Remontas

4.2.2 Atlenkiamo vyrio montavimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.3 Slankiojo vyrio keitimas

Specialüs įrankiai.

„Torx“ antgalis TX20 6,3 mm (1/4 col.) [00340865]

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
Baldų ir prietaiso durelės yra atskiros. Žr. „Irengimo instrukcija“.

4.3.1 Slankiojo vyrio nuémimas

1. 1. lšsukite du varžtus (1).

2. Nuimkite viršutinių durelių viršutinį vyrį (2).

3. Nuimkite viršutines dureles (3).
4. Išsukite du varžtus (4).
5. Nuimkite apatinių durelių viršutinį vyrį (5).
6. Nuimkite apatines dureles (6)

1. 1. Išsukite keturis varžtus (1).

2. Nuimkite apatinius vyrius (2).

4.3.2 Slankiojo vyrio montavimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

Durelės turi būti atidarytos.

4.4.1 Lentynos nuémimas

Ištraukite lentyną.

4.4.2 Lentynos jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.5 Durelių lentynos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.5.1 Durelių lentynos išėmimas

- Pakelkite durelių lentyną i viršų.

Durelių lentyna išimta.

4.5.2 Durelių lentynos įdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.6 Vaisių ir daržovių talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.6.1 Vaisių ir daržovių talpyklos išėmimas

1. Ištraukite vaisių ir daržovių talpyklą, tiek, kiek galima.
2. 1. Pakelkite vaisių ir daržovių talpyklos priekį (1).

3. Išimkite talpyklą (2).

Vaisių ir daržovių talpykla išimta.

4.6.2 Vaisių ir daržovių talpyklos jdėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.7 Šaldytų maisto produktų talpyklos keitimas

Reikalavimas.

Durelės turi būti atidarytos.

4.7.1 Šaldytų maisto produktų talpyklos išėmimas

1. Ištraukite šaldytų maisto produktų talpyklą iki pat galo (1).
2. Išimkite šaldytų maisto produktų talpyklą (2).

Šaldytų maisto produktų talpykla išimta.

4.7.2 Šaldytų maisto produktų talpyklos įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.8 Šoninės LED lemputės keitimas

Specialüs įrankiai.

Siurbtukas ∅50 mm [00342224]

Jūsų prietaise įrengta techninės priežiūros nereikalaujanti LED lemputė. Šią lemputę gali taisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Pavojus gyvybei dėl elektros smūgio netinkamo remonto atveju

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampal Mirtis dėl elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

PERSPÉJIMAS

Aštrios briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio.
√ Durelės turi būti atidarytos.
Lentynos išimtos.

4.8.1 Šoninės LED lemputės išėmimas

1. Prilipdykite du siurbtukus prie LED šoninės lemputės dangtelio.

2. Patraukite siurbtukus i priekj vienu sukamuoju judesiu.

LED lemputės dangtis nuimtas.

Remontas

1. Išimkite LED modulj.

Soniné LED lemputė išimta.

4.8.2 Šoninės LED lemputės montavimas

Dėl lemutės dangtelio išimant kabliukus galima lengvai nulaužti; atsarginė LED šoninė lemutė yra komplektas, į kurį jeina LED modulis ir lemutės dangtelis.

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.9 LED viršutinės lemputės pakeitimas

Specialüs įrankiai.

Pagalbinis įrankis Įrankis plastikinėms dalims atpalai-duoti "magic tool" [00342180]

Jūsų prietaise yra techninės priežiūros nereikalaujanti LED lemputė. Šias lemputes gali pataisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Pavojus gyvybei dėl elektros smūg • Elektrines dalis remontuoti • Po remonto pasirūpinkite, k gal VDE 0701 arba šalyje g

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Mirtis dėl elektros smūgio ▶ Prieš pradėdami remonta, r junkite prietaisus nuo elekti

⚠️ PERSPÉJIMAS Aštrios briaunos! Galima jsipjauti ▶ Mūvėkite apsaugines pirštir

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
Durelès turi būti atidarytos.

4.9.1 LED viršutinės lemputės išėmimas

1. 1. Norédami atlaisvinti lemputés kabliukus (1) stumkite išardymo jrankj tarp LED viršutinés lemputés ir šaldytuvo skyriaus vidinés apdailos.
2. Nuimkite LED viršutine lemputę (2).

1. Atjunkite LED viršutinės lemputės elektros jungti.
   → LED viršutinė lemputė yra išimta.

4.9.2 LED viršutinės lemputės įmontavimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.10 LED šaldiklio lemputės pakeitimas

Specialüs įrankiai.

Pagalbinis įrankis Įrankis plastikinėms dalims atpalai-duoti "magic tool" [00342180]

Jūsų prietaise yra techninės priežiūros nereikalaujanti LED lemputė. Šias lemputes gali pataisyti tik klientų aptarnavimo tarnybos specialistai arba įgalioti technikai!

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Pavojus gyvybei dėl elektros smūg • Elektrines dalis remontuoti • Po remonto pasirūpinkite, k gal VDE 0701 arba šalyje g

⚠️ PAVOJUS Elektros smūgio pavojus dėl da Mirtis dėl elektros smūgio ▶ Prieš pradėdami remonta, r junkite prietaisus nuo elekti

⚠️ PERSPĖJIMAS Aštrios briaunos! Galima įsipjauti ▶ Mūvėkite apsaugines pirštir

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
Durelès turi būti atidarytos.

4.10.1 LED šaldiklio lemputės išėmimas

1. Stumkite išardymo jrankj tarp lemputės ir korpuso lemputės pusėje, kad atsi-rastų tarpas (1).
2. Stumkite išardymo įrankį ant kitos lemputės tvirtinimo kablio pusės ir pasukite jį i priekį (2).
3. Nuimkite LED šaldiklio lemputę (3).

LED šaldiklio lemputė yra atjungta.
LED šaldiklio lemputė yra išimta.

4.10.2 LED šaldiklio lemputės įmontavimas

▶ Uždėkite atvirkščia eilės tvarka.
