NÁVOD NA OBSLUHU KI86VVFE0 SIEMENS

Tieto pokyny pre opravu pomáhajú spotrebiteľovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021). Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík. Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva. Úroveň varovania Význam NEBEZPEČENSTVO Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia. VAROVANIE Možným následkom nerešpektovania va- rovného hlásenia je úmrtie alebo vážne zranenia. UPOZORNENIE Možným následkom nerešpektovania va- rovného hlásenia sú mierne zranenia. POZOR! Možným následkom nerešpektovania va- rovného hlásenia je poškodenie majetku. Tabuľka1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpe- čenstva. V tomto dokumente sa používajú nasledujúce symboly označujúce riziká: Symbol označujúci riziko Význam Všeobecné varovné hlásenie Nebezpečenstvo v súvislosti s elektrickým napätím Nebezpečenstvo výbuchu Nebezpečenstvo porezania Nebezpečenstvo pomliaždenia O tomto dokumente 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana402z505Symbol označujúci riziko Význam Nebezpečenstvo v súvislosti s horúcimi povrchmi Nebezpečenstvo v súvislosti s magnetic- kým poľom Nebezpečenstvo v súvislosti s neionizujú- cou radiáciou Tabuľka2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru. NEBEZPEČENSTVO Druh a zdroj nebezpečenstva! Možné následky pri ignorovaní nebezpečenstva/varovania. ▶ Opatrenia a zákazy na zabránenie nebezpečenstvu. Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predídenie nebezpečenstvu. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom ▶ Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

1.2.4 Všeobecné symboly

V tomto dokumente sa používajú nasledujúce všeobecné symboly: Všeob. symbol Význam Označenie špeciálneho pokynu (textové a/alebo grafické) Označenie jednoduchého pokynu (len textové) Všeob. symbol Význam Označenie prepojenia na videonávod Označenie požadovaných nástrojov Označenie požadovaných podmienok Označenie podmienky (ak ..., potom ...) Označenie výsledku Spustenie Označenie klávesu alebo tlačidla [00123456] Označenie čísla materiálu Stav Označenie zobrazeného textu/okna (na displeji spotrebiča) Tabuľka3: Všeobecné symboly O tomto dokumente 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana403z505Bezpečnosť

2.1.1 Všetky domáce spotrebiče

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! ¡ Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektric- kým prúdom! ¡ Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce. ¡ Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. Riziko poranenia na ostrých hranách! ¡ Noste ochranné rukavice. Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na ťažkých a pohybujúcich sa komponentoch ¡ Noste ochrannú obuv. ¡ Zaistite ťažké komponenty proti pádu. ¡ Nesiahajte končatinami do pohybujúcich sa komponentov. Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča! ¡ Používajte len originálne náhradné diely. Riziko poškodenia elektrostaticky citlivých komponentov (ESD)! ¡ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov. Bezpečnosť 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana404z505Nástroje a pomôcky Označenie Detaily Snímky Ochranná látka [00342013] 60cm x 50cm Prísavný držiak [00342224] Ø50 mm Bit Torx TX20 [00340865] 6,3mm (1/4") Pomocný nástroj [00342180] Nástroj na uvoľnenie plastových častí "magic tool" Nástroje a pomôcky 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana405z505Oprava

4.1 Výmena tesnenia dvierok

Požiadavka: Dvierka sú otvorené.

4.1.1 Odoberanie tesnenia dvierok

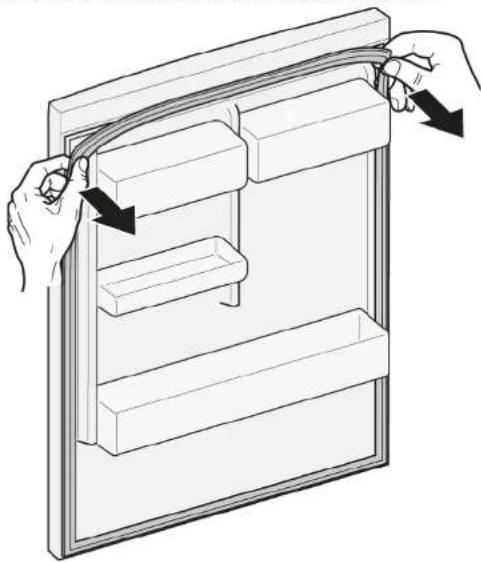

1. Uvoľnite tesnenie dvierok z drážky na pravom a ľavom rohu.

Hrúbka nového tesnenia dvierok sa môže mierne odlišovať od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska. Ak má váš spotrebič nastaviteľné závesy alebo závesové úchytky, po- stupne môžete optimalizovať spôsob zatvárania. Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana406z5051. Skontrolujte poškodenie drážky na tesnenie.

Mierna deformácia tesnenia dvierok je normálna a neovplyvňuje jeho funkciu. Odporúča sa vyrovnať tesnenie pred jeho vložením do spotrebiča. Nahrejte tesnenie dvierok použitím fénu alebo horúcej vody a manuálne ho vytva- rujte.

4. Hore a dole vtlačte rohy tesnenia do drážky.

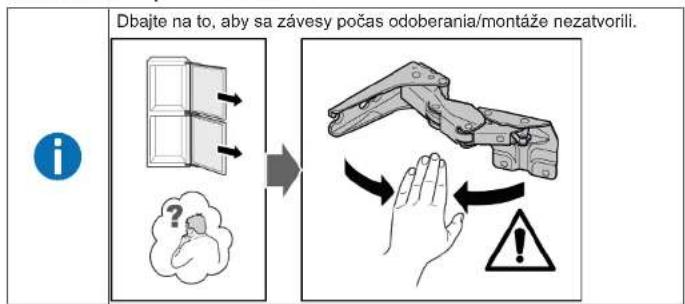

Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana407z5055. Jedno miesto po druhom vtlačte celé tesnenie do drážky. Tesnenie dvierok je namontované. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana408z5054.2 Výmena plochého závesu Špeciálne nástroje: Bit Torx TX20 6,3mm (1/4") [00340865] VAROVANIE Ťažké, objemné spotrebiče! Poranenie chrbta a svalov ▶ Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník. ▶ Na presunutie spotrebiča sa vyžadujú dve osoby. ▶ Použite vhodné nástroje a vybavenie. UPOZORNENIE Ostré hrany! Rezné poranenia ▶ Noste ochranné rukavice. UPOZORNENIE Otvorte oblasť závesov! Pomliaždenie/zachytenie prstov ▶ Nesiahajte do priestoru závesov. ▶ Noste ochranné rukavice. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi. ▶ Zaistite komponent proti pádu. POZOR! Riziko pádu dielov po uvoľnení skrutiek! Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy. ▶ Zaistite komponent proti pádu. Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka nábytku sú odobraté. Prečítajte si návod na montáž. Dvierka sú otvorené.

Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana409z5052. 1. Uvoľnite štyri skrutky (1).

Závesy horných dvierok sú odobraté.

4. 1. Uvoľnite štyri skrutky (1).

Závesy spodných dvierok sú odobraté. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana410z5054.2.2 Montáž plochého závesu

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana411z5054.3 Výmena posuvného závesu Špeciálne nástroje: Bit Torx TX20 6,3mm (1/4") [00340865] VAROVANIE Ťažké, objemné spotrebiče! Poranenie chrbta a svalov ▶ Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník. ▶ Na presunutie spotrebiča sa vyžadujú dve osoby. ▶ Použite vhodné nástroje a vybavenie. UPOZORNENIE Ostré hrany! Rezné poranenia ▶ Noste ochranné rukavice. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi. ▶ Zaistite komponent proti pádu. POZOR! Riziko pádu dielov po uvoľnení skrutiek! Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy. ▶ Zaistite komponent proti pádu. Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka nábytku a dvierka spotrebiča sú oddelené. Prečítajte si návod na montáž.

4.3.1 Odobratie posuvného závesu

1. 1. Odskrutkujte dve skrutky (1).

2. Odoberte horný záves horných dvierok (2).

5. Odoberte horný záves spodných dvierok (5).

2. Odoberte spodné závesy (2).

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana413z5054.4 Výmena odkladacej plochy Požiadavka: Dvierka sú otvorené.

4.4.2 Montáž odkladacej plochy

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana414z5054.5 Výmena poličky v dvierkach Požiadavka: Dvierka sú otvorené.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana415z5054.6 Výmena nádoby na ovocie a zeleninu Požiadavka: Dvierka sú otvorené.

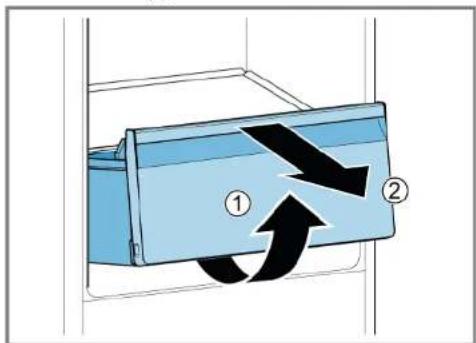

2. 1. Nadvihnite nádobu na ovocie a zeleninu za prednú časť (1).

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana416z5054.7 Výmena nádoby na zmrazené potraviny Požiadavka: Dvierka sú otvorené.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana417z5054.8 Výmena bočného LED svetla Špeciálne nástroje: Prísavný držiak Ø50 mm [00342224] Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik! NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy ▶ Elektrické diely má opravovať kvalifikovný elektrikár. ▶ Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom ▶ Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv. UPOZORNENIE Ostré hrany! Rezné poranenia ▶ Noste ochranné rukavice. Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené. Poličky sú odobraté.

4.8.1 Odobratie bočného LED svetla

1. Nalepte dva prísavné držiaky na hornú tretinu krytu bočného LED svetla.

2. Potiahnite prísavky dopredu jedným otočným pohybom.

Kryt LED svetla je odobratý. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana418z5053. Odoberte LED modul. Bočné LED svetlo je odobraté.

4.8.2 Montáž bočného LED svetla

Keďže háčiky krytu žiarovky sú náchylné na zlomenie počas procesu odoberania, náhradný diel - bočné LED svetlo - je sada, ktorá obsahuje LED modul a kryt svetla.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana419z5054.9 Výmena hornej LED žiarovky Špeciálne nástroje: Pomocný nástroj Nástroj na uvoľnenie plastových častí "magic tool" [00342180] Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik! NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy ▶ Elektrické diely má opravovať kvalifikovný elektrikár. ▶ Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom ▶ Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv. UPOZORNENIE Ostré hrany! Rezné poranenia ▶ Noste ochranné rukavice. Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené.

4.9.1 Odobratie hornej LED žiarovky

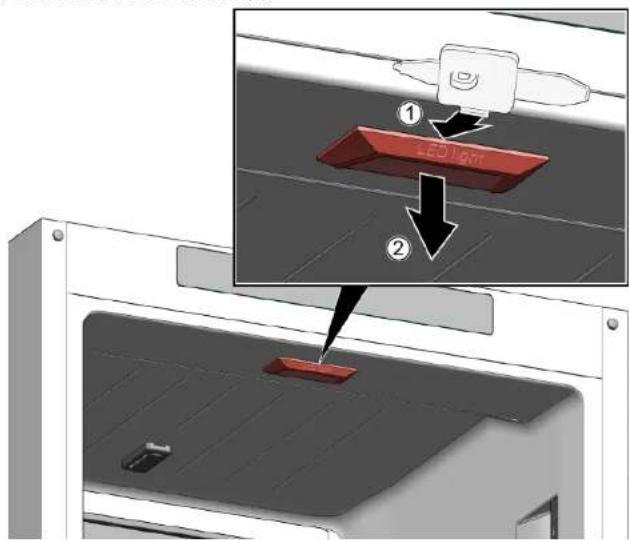

1. 1. Na uvoľnenie háčikov žiarovky (1) zasuňte nástroj na demontáž medzi hornú

LED žiarovku a vnútornú priehradku v chladničke.

2. Odoberte hornú LED žiarovku (2).

2. Odpojte elektrické pripojenie hornej LED žiarovky.

Horná LED žiarovka je odobratá.

4.9.2 Montáž hornej LED žiarovky

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2023-04-18_9001628069 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana420z5054.10 Výmena LED žiarovky v mrazničke Špeciálne nástroje: Pomocný nástroj Nástroj na uvoľnenie plastových častí "magic tool" [00342180] Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik! NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy ▶ Elektrické diely má opravovať kvalifikovný elektrikár. ▶ Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom ▶ Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv. UPOZORNENIE Ostré hrany! Rezné poranenia ▶ Noste ochranné rukavice. Požiadavka: Spotrebič je odpojený od elektrického napájania. Dvierka sú otvorené.

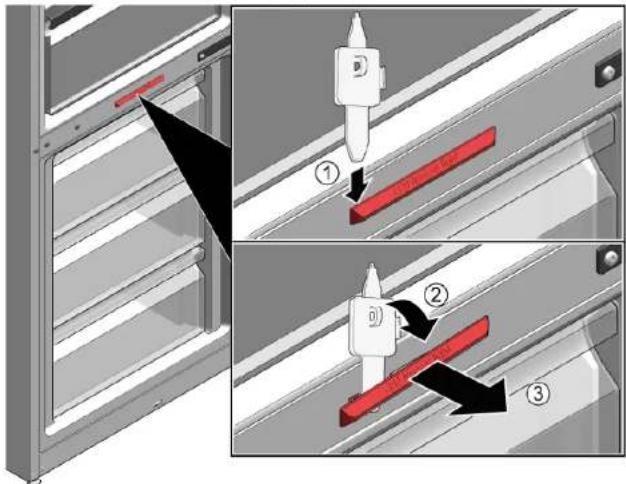

1. Na vytvorenie medzery zasuňte nástroj na demontáž medzi žiarovku a plášť

na strane žiarovky (1).

2. Zasuňte nástroj na demontáž na druhej strane upevňovacieho háčika žiarovky
