KÄYTTÖOHJE KI86VVFE0 SIEMENS

LED-pakastinlampun asennus..........................................................169 Korjausvinkit-Jääkaappipakastin 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu149alkaa505Tämä asiakirja

1.1 Tärkeitä tietoja

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti. Ne sisältävät tietoja siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoja varoituksista ja riskeistä. Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden. Varoitustaso Merkitys VAARA Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin. VAROITUS Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin. HUOMAA Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin. HUOMIO! Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin. Taulukko1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä: Varoitusmerkki Merkitys Yleinen varoitus Sähköjännitteestä aiheutuva vaara Räjähdysvaara Viiltohaavojen vaara Murskautumisen vaara Tämä asiakirja 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu150alkaa505Varoitusmerkki Merkitys Kuumista pinnoista aiheutuva vaara Voimakkaasta magneettikentästä aiheutuva vaara Ionisoimattomasta säteilystä aiheutuva vaara Taulukko2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne. VAARA Vaaran tyyppi ja lähde! Vaaran/varoituksen laiminlyönnistä mahdollisesti aiheutuvat seuraukset. ▶ Vaaran ehkäisemiseen liityvät toimenpiteet ja kiellot. Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaaran välttämiseksi suoritettava toimenpide mainitaan. VAARA Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskun aiheuttama kuolema ▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja: Yl. symboli Merkitys Erikoisohjeen tunniste (teksti ja/tai kaavio) Yksinkertaisen ohjeen tunniste (vain teksti) Yl. symboli Merkitys Video-opetusohjelmaan johtavan linkin tunniste Tarvittavien työkalujen tunniste Tarvittavien edellytysten tunniste Ehdon (jos ..., sitten ...) tunniste Tuloksen tunniste Käynnistä Näppäimen tai painikkeen tunniste [00123456] Materiaalinumeron tunniste Tila Näytetyn tekstin/ikkunan (laitteen näytössä) tunniste Taulukko3: Yleiset symbolit Tämä asiakirja 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu151alkaa505Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaara! ¡ Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun! ¡ Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista. ¡ Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti. Terävistä reunoista aiheutuva loukkaantumisvaara! ¡ Käytä suojakäsineitä. Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana ¡ Käytä suojakenkiä. ¡ Estä painavien komponenttien putoaminen. ¡ Älä koske liikkuviin komponentteihin. Laitteen turvallisuudelle/toiminnalle aiheutuva riski! ¡ Käytä vain alkuperäisiä varaosia. Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riski! ¡ Älä koske moduuleihin, liitännät ja johdinreitit mukaan luettuna. Turvallisuus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu152alkaa505Työkalut ja apuvälineet Nimitys Yksityiskohdat Kuvat Suojapeite [00342013] 60cm x 50cm Imukuppi [00342224] Ø50 mm Torx-kärki TX20 [00340865] 6,3mm (1/4") Lisätyökalu [00342180] Työkalu, jota käytetään muoviosien irrottamiseen "magic tool" Työkalut ja apuvälineet 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu153alkaa505Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus: Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemmassa nurkassa.

2. Vedä oven tiiviste ulos urasta.

Oven tiiviste on poistettu.

4.1.2 Oven tiivisteen asennus

Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkän aikavälin toimintaan. Jos laitteessa on säädettävät saranat tai saranan kiinnittimet, voit optimoida sulkeutumista myöhemmin. Oven tiivisteen sivuilla olevat pienet reiät ovat toiminnollisia (tarvitaan ilmanvaihtoa varten). Ne eivät ole tuotantovirheitä. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu154alkaa5051. Tarkista, että tiivistettä varten oleva ura ei ole vioittunut.

Jos tiivisteen ura on vioittunut. - Ota yhteyttä asiakaspalveluun.

Oven tiivisteen pienet vääntymät ovat normaaleja eikä niillä ole vaikutusta sen toimintaan. Oven tiiviste kannattaa suoristaa, ennen kuin se asetetaan laitteeseen. Kuumenna oven tiivistettä hiustenkuivaajalle tai kuumalla vedellä ja muotoile se käsin uudelleen.

4. Työnnä tiivisteen nurkat ylhäällä ja alhaalla uraan.

Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu155alkaa5055. Paina koko tiiviste vähitellen uraan. Oven tiiviste on asennettu. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu156alkaa5054.2 Litteän saranan vaihtaminen Erikoistyökalut: Torx-kärki TX20 6,3mm (1/4") [00340865] VAROITUS Painavat, isokokoiset laitteet! Selän ja lihasten vammat ▶ Vain koulutettujen ammattilaisten tulisi suorittaa laitteen oven poistamiseen liittyvät vaiheet. ▶ Laitteen siirtämiseen tarvitaan kahta ihmistä. ▶ Käytä vain soveltuvia työkaluja ja välineitä. HUOMAA Terävät reunat! Viiltovammat ▶ Käytä suojakäsineitä. HUOMAA Avoin saranan alue! Sormien murskautuminen / jääminen väliin ▶ Älä koske saranan alueelle. ▶ Käytä suojakäsineitä. HUOMAA Ruuvien avaamisesta aiheutuva osien putoamisen riski! Loukkaantuminen putoavien osien vuoksi. ▶ Estä komponentin putoaminen. HUOMIO! Ruuvien avaamisesta aiheutuva osien putoamisen riski! Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia. ▶ Estä komponentin putoaminen. Vaatimus: Kone on erotettu teholähteestä. Kalusteovi on poistettu. Katso Asennusohjeet. Ovi on auki.

4.2.1 Litteän saranan poistaminen

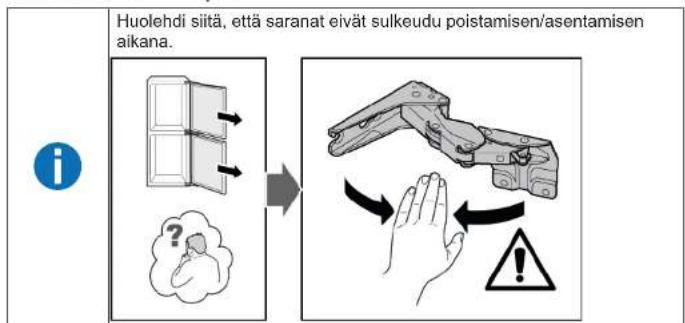

Huolehdi siitä, että saranat eivät sulkeudu poistamisen/asentamisen aikana.

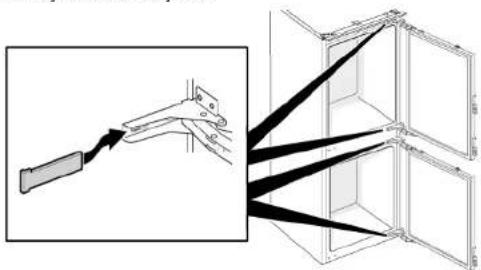

1. Poista neljä saranan suojusta.

Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu157alkaa5052. 1. Löysää neljä ruuvia (1).

2. Liu'uta ylempi ovi ulos ja poista se (2).

3. 1. Poista neljä ruuvia (1).

2. Poista saranat (2).

Ylemmän oven saranat on poistettu.

4. 1. Löysää neljä ruuvia (1).

2. Liu'uta alempi ovi ulos ja poista se (2).

5. 1. Poista neljä ruuvia (1).

2. Poista saranat (2).

Alemman oven saranat on poistettu. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu158alkaa5054.2.2 Litteän saranan asennus

Asenna vastakkaisessa järjestyksessä. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu159alkaa5054.3 Liukusaranan vaihtaminen Erikoistyökalut: Torx-kärki TX20 6,3mm (1/4") [00340865] VAROITUS Painavat, isokokoiset laitteet! Selän ja lihasten vammat ▶ Vain koulutettujen ammattilaisten tulisi suorittaa laitteen oven poistamiseen liittyvät vaiheet. ▶ Laitteen siirtämiseen tarvitaan kahta ihmistä. ▶ Käytä vain soveltuvia työkaluja ja välineitä. HUOMAA Terävät reunat! Viiltovammat ▶ Käytä suojakäsineitä. HUOMAA Ruuvien avaamisesta aiheutuva osien putoamisen riski! Loukkaantuminen putoavien osien vuoksi. ▶ Estä komponentin putoaminen. HUOMIO! Ruuvien avaamisesta aiheutuva osien putoamisen riski! Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia. ▶ Estä komponentin putoaminen. Vaatimus: Kone on erotettu teholähteestä. Kalusteovi ja laitteen ovi on erotettu toisistaan. Katso Asennusohjeet.

4.3.1 Liukusaranan poistaminen

1. 1. Kierrä kaksi ruuvia auki (1).

2. Poista ylemmän oven yläsarana (2).

3. Poista ylempi ovi (3).

4. Kierrä kaksi ruuvia auki (4).

Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu160alkaa5052. 1. Poista neljä ruuvia (1).

2. Poista alasaranat (2).

Saranat on poistettu.

Asenna vastakkaisessa järjestyksessä. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu161alkaa5054.4 Hyllyn vaihtaminen Vaatimus: Ovi on auki.

4.4.1 Hyllyn poistaminen

Vedä hylly ulos. Hylly on poistettu.

4.4.2 Hyllyn asennus

Asenna vastakkaisessa järjestyksessä. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu162alkaa5054.5 Ovihyllyn vaihtaminen Vaatimus: Ovi on auki.

4.5.1 Ovihyllyn poistaminen

Nosta ovihylly pois yläsuuntaan. Ovihylly on poistettu.

4.5.2 Ovihyllyn asennus

Asenna vastakkaisessa järjestyksessä. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu163alkaa5054.6 Hedelmä- ja vihanneslokeron vaihtaminen Vaatimus: Ovi on auki.

4.6.1 Hedelmä- ja vihanneslokeron poistaminen

1. Vedä hedelmä- ja vihanneslokero niin ulos kuin se tulee.

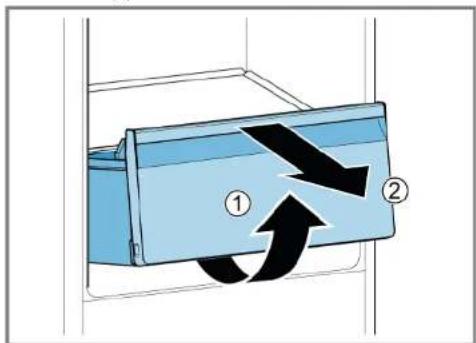

2. 1. Nosta hedelmä- ja vihanneslokeroa edessä (1).

2. Poista lokero (2).

Hedelmä- ja vihanneslokero on poistettu.

4.6.2 Hedelmä- ja vihanneslokeron asennus

Asenna vastakkaisessa järjestyksessä. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu164alkaa5054.7 Pakastelokeron vaihtaminen Vaatimus: Ovi on auki.

4.7.1 Pakastelokeron poistaminen

1. Vedä pakastelokero kokonaan ulos (1).

2. Poista pakastelokero (2).

Pakastelokero on poistettu.

4.7.2 Pakastelokeron asennus

Asenna vastakkaisessa järjestyksessä. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu165alkaa5054.8 LED-sivuvalon vaihtaminen Erikoistyökalut: Imukuppi Ø50 mm [00342224] Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot! VAARA Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa ▶ Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi. ▶ Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti. VAARA Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskun aiheuttama kuolema ▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista. HUOMAA Terävät reunat! Viiltovammat ▶ Käytä suojakäsineitä. Vaatimus: Kone on erotettu teholähteestä. Ovi on auki. Hyllyt on poistettu.

4.8.1 LED-sivuvalon poistaminen

1. Kiinnitä kaksi imukuppia LED-sivuvalon suojukseen.

2. Vedä imukupit etusuuntaan yhdellä pyörivällä liikkeellä.

LED-valon suojus on poistettu. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu166alkaa5053. Poista LED-moduuli. LED-sivuvalo on poistettu.

4.8.2 LED-sivuvalon asennus

Lampun suojuksen takia kiinnittimet rikkoutuvat helposti poistamisen aikana. LED-sivuvalon varaosapaketti sisältää LED-moduulin ja lampun suojuksen.

Asenna vastakkaisessa järjestyksessä. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu167alkaa5054.9 LED-ylälampun vaihtaminen Erikoistyökalut: Lisätyökalu Työkalu, jota käytetään muoviosien irrottamiseen "magic tool" [00342180] Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot! VAARA Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa ▶ Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi. ▶ Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti. VAARA Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskun aiheuttama kuolema ▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista. HUOMAA Terävät reunat! Viiltovammat ▶ Käytä suojakäsineitä. Vaatimus: Kone on erotettu teholähteestä. Ovi on auki.

4.9.1 LED-ylälampun poistaminen

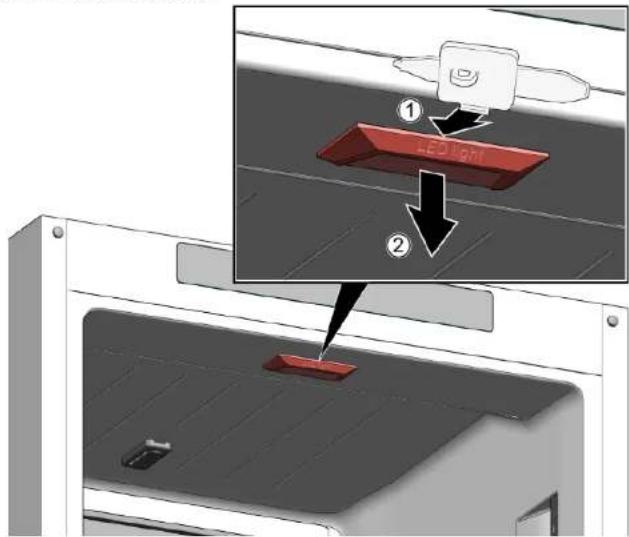

1. 1. Liu'uta irrotustyökalu LED-ylälampun ja jääkaappiosan sisävaipan väliin

lampun koukkujen vapauttamiseksi (1).

2. Poista LED-ylälamppu (2).

2. Irrota LED-ylälampun sähköliitäntä.

LED-ylälamppu on poistettu.

4.9.2 LED-ylälampun asennus

Asenna vastakkaisessa järjestyksessä. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu168alkaa5054.10 LED-pakastinlampun vaihtaminen Erikoistyökalut: Lisätyökalu Työkalu, jota käytetään muoviosien irrottamiseen "magic tool" [00342180] Laite on varustettu huoltovapaalla LED-valolla. Vain huoltopalvelu tai valtuutetut teknikot saavat korjata nämä valot! VAARA Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa ▶ Sähköosien korjaus tulisi antaa pätevien sähköasentajien suoritettavaksi. ▶ Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti. VAARA Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskun aiheuttama kuolema ▶ Erota laitteet sähkövirrasta vähintään 60 sekuntia ennen korjaustöiden aloittamista. HUOMAA Terävät reunat! Viiltovammat ▶ Käytä suojakäsineitä. Vaatimus: Kone on erotettu teholähteestä. Ovi on auki.

4.10.1 LED-pakastinlampun poistaminen

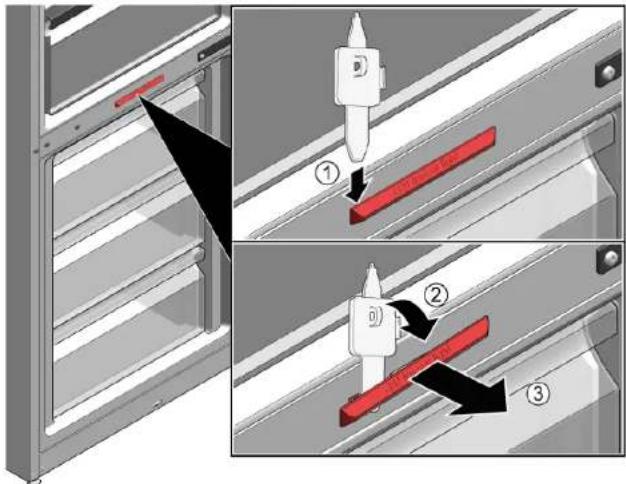

1. Liu'uta irrotustyökalu lampun ja kotelon väliin lampun sivulla raon (1)

2. Liu'uta irrotustyökalu lampun kiinnityskoukun ulkopuolella ja kierrä sitä

3. Poista LED-pakastinlamppu (3).

LED-pakastinlamppu on irrotettu. LED-pakastinlamppu on poistettu.

4.10.2 LED-pakastinlampun asennus

Asenna vastakkaisessa järjestyksessä. Korjaus 2023-04-18_9001628069 Tekijänoikeudet BSH Hausgeräte GmbH Sivu169alkaa505A propos de ce document.............................................................171
