Produkttyp	Gefrierschrank
Marke	Siemens
Modell	KI86VVFE0
Abmessungen (H x B x T)	Ca. 185 x 60 x 65 cm
Nettogewicht	Ca. 70 kg
Stromversorgung	220-240 V, 50 Hz
Klimaklasse	SN-ST (gemäßigt bis subtropisch)
Gefriervermögen	Ca. 20 kg/24h
Energieeffizienzklasse	A+ (Schätzung)
Jährlicher Energieverbrauch	Ca. 200 kWh
Hauptfunktionen	Schnellgefrieren, Temperaturalarm, Innen-LED-Beleuchtung
Pflege und Reinigung	Mit einem weichen Tuch und warmem Wasser reinigen; manuelles Abtauen empfohlen
Sicherheitshinweise	Vor Reparaturen Netzstecker ziehen; Schutzhandschuhe tragen
Reparierbare Ersatzteile	Türdichtung, Scharniere, Ablagen, Schubladen, LED-Beleuchtung (gemäß Anleitung)
Reparaturfähigkeitsindex	Hoch (zugängliche Teile und Anweisungen vorhanden)

Häufig gestellte Fragen - KI86VVFE0 SIEMENS

Wie ersetze ich die Türdichtung des Gefrierschranks Siemens KI86VVFE0?

Entfernen Sie die alte Dichtung, indem Sie sie aus der Nut ziehen. Setzen Sie dann die neue Dichtung ein, indem Sie sie nach und nach hineindrücken. Sie können die Dichtung mit einem Föhn erwärmen, um das Anpassen zu erleichtern. Stellen Sie sicher, dass die Nut nicht beschädigt ist.

Wie wechsle ich die seitliche LED-Beleuchtung?

Ziehen Sie zuerst den Netzstecker. Verwenden Sie einen Saugnapf, um die Abdeckung der Beleuchtung zu entfernen, und nehmen Sie dann das LED-Modul heraus. Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Achtung: LED-Lampen dürfen laut Anleitung nur von einem qualifizierten Techniker ausgetauscht werden.

Wie taue ich den Gefrierschrank ab?

Ziehen Sie den Netzstecker, entnehmen Sie die Lebensmittel und bewahren Sie sie an einem kühlen Ort auf. Lassen Sie die Tür offen, damit das Eis schmelzen kann. Verwenden Sie ein Tuch, um das Wasser aufzunehmen. Verwenden Sie keine scharfen Gegenstände, um das Eis zu lösen.

Wie entferne ich den Obst- und Gemüsebehälter?

Ziehen Sie den Behälter ganz heraus, heben Sie ihn vorne an und nehmen Sie ihn heraus. Der Wiedereinbau erfolgt in umgekehrter Reihenfolge.

Was tun, wenn die Gefrierschranktür nicht richtig schließt?

Überprüfen Sie, ob die Türdichtung in gutem Zustand und richtig positioniert ist. Die Scharniere können gegebenenfalls justiert werden. Wenn die Dichtung verformt ist, können Sie sie erwärmen, um sie zu richten.

Kann ich den Gefrierschrank Siemens KI86VVFE0 selbst reparieren?

Ja, die Anleitung enthält Anweisungen zum Austausch von Dichtung, Scharnieren, Ablagen und Schubladen. Bei elektrischen Teilen wie der LED-Beleuchtung wird empfohlen, einen Fachmann zu beauftragen. Befolgen Sie stets die Sicherheitshinweise.

Wie hoch ist der Energieverbrauch des KI86VVFE0?

Der jährliche Energieverbrauch wird auf ca. 200 kWh bei normaler Nutzung geschätzt. Die Energieeffizienzklasse ist A+.

Wie reinige ich das Innere des Gefrierschranks?

Verwenden Sie ein weiches, mit warmem Wasser und einem milden Reinigungsmittel getränktes Tuch. Vermeiden Sie Scheuermittel. Trocknen Sie alles gründlich, bevor Sie das Gerät wieder in Betrieb nehmen.

Was tun bei einem Stromausfall?

Halten Sie die Tür geschlossen. Gefrorene Lebensmittel bleiben mehrere Stunden kalt. Tauen Sie aufgetaute Lebensmittel nicht wieder ein, ohne sie vorher zu kochen.

Wo finde ich Ersatzteile für meinen Siemens KI86VVFE0?

Kontaktieren Sie den Siemens-Kundendienst oder einen autorisierten Händler. Verwenden Sie nur Originalteile, um Sicherheit und Leistung zu gewährleisten.

BEDIENUNGSANLEITUNG KI86VVFE0 SIEMENS

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Page 109 of 505

Reparatur Hinweise - Kühl- und Gefrierkombination

Zu diesem Dokument.... 192

1.1 Wichtige Hinweise: 192
1.1.1 Zweck 192

1.2 Zeichenerklärung.... 192

1.2.1 Gefahrenstufen.... 192

1.2.2 Gefahrensymbole.... 192

1.2.3 Struktur der Warnhinweise.... 193

1.2.4 Allgemeine Symbole 193

Sicherheit.... 194

2.1 Allgemeine Sicherheitshinweise 194

2.1.1 Alle Hausgeräte 194

Werkzeuge und Hilfsmittel.... 195

Instandsetzen 196

4.1 Austauschen der Türdichtung.... 196

4.1.1 Ausbauen der Türdichtung.... 196

4.1.2 Einbauen der Türdichtung 196

4.2 Austauschen des Flachscharniers 199

4.2.1 Ausbauen des Flachscharniers 199

4.2.2 Einbauen des Flachscharniers.... 201

4.3 Austauschen des Schleppscharniers 202

4.3.1 Ausbauen des Schleppscharniers 202

4.3.2 Einbauen des Schleppscharniers 203

4.4 Austauschen der Ablage 204

4.4.1 Ausbauen der Ablage 204

4.4.2 Einbauen der Ablage.... 204

4.5 Austauschen des Türabstellers.... 205

4.5.1 Ausbauen des Türabstellers 205

4.5.2 Einbauen des Türabstellers 205

4.6 Austauschen des Obst- und Gemüsebehälters.... 206

4.6.1 Ausbauen des Obst- und Gemüsebehälters.... 206

4.6.2 Einbauen des Obst- und Gemüsebehälters.... 206

4.7 Austauschen des Gefriergutbehälters 207

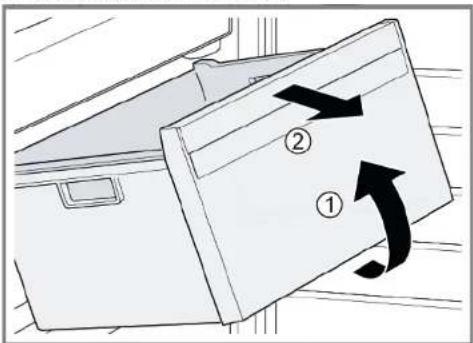

4.7.1 Ausbauen des Gefriergutbehälters 207

4.7.2 Einbauen des Gefriergutbehälters.... 207

4.8 Austauschen der seitlichen LED-Beleuchtung.... 208

4.8.1 Ausbauen der seitlichen LED-Beleuchtung 208

4.8.2 Einbauen der seitlichen LED-Beleuchtung 209

4.9 Austauschen der oberen LED-Lampe 210

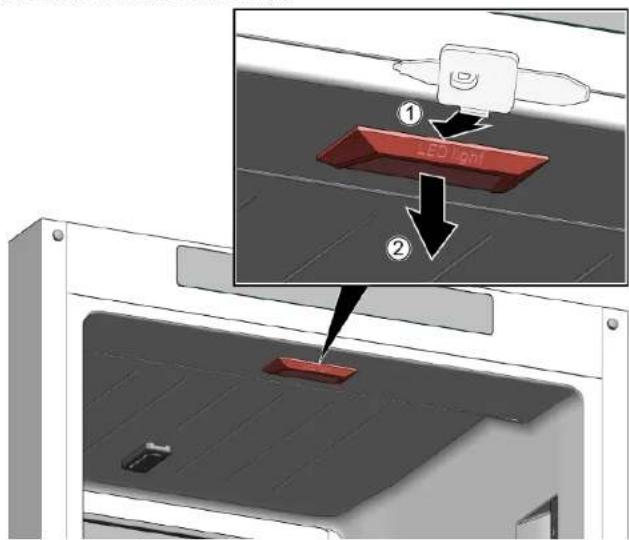

4.9.1 Ausbauen der oberen LED-Lampe 210

4.9.2 Einbauen der oberen LED-Lampe 210

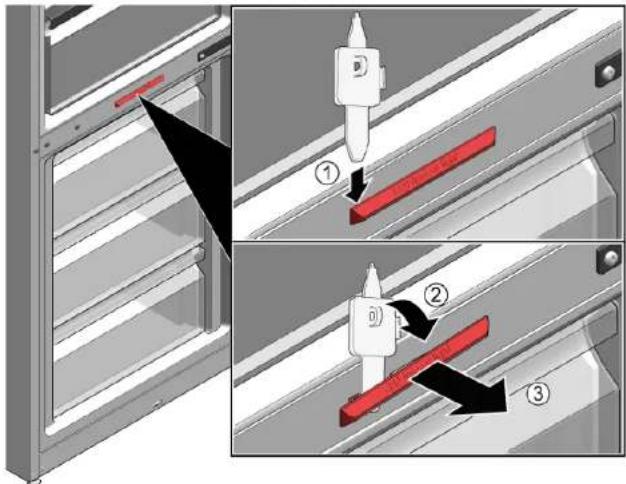

4.10 Austauschen der Gefrierfach-LED-Lampe 211

4.10.1 Ausbauen der Gefrierfach-LED-Lampe 211

4.10.2 Einbauen der Gefrierfach-LED-Lampe 211

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

- Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
[1348]		Kennzeichnung eines Links zu einer Videoanleitung
[WCDS]		Kennzeichnung erforderlicher Werkzeuge
[QRD]		Kennzeichnung erforderlicher Voraussetzungen
[mmHg]		Kennzeichnung einer Bedingung (Wenn ..., dann ...)
[HEC]		Kennzeichnung eines Ergebnisses
[Start]	Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
  Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
• Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schulztuch[00342013]	60 cm x 50 cm
Saugnapf[00342224]	∅50 mm
Torx-Bit TX20[00340865]	6,3 mm (1/4")
Hilfswerkszeug[00342180]	Für die Demontage von Kunststoffteilen, "Magic Tool"

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.Wenn das Gerät mit einstellbaren Scharmieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Flachscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.
Zum Bewegen des Geräts sind zwei Personen erforderlich.
- Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

VORSICHT

Offener Scharnierbereich!

Quetschen / Einklemmen der Finger

▶ Nicht in den Scharnierbereich greifen.
▶ Schutzhandschuhe tragen.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Möbeltür ist entfernt. Siehe Installationsanleitung.
√ Die Tür ist offen.

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Seite 199 von 505

4.2.1 Ausbauen des Flachscharniers

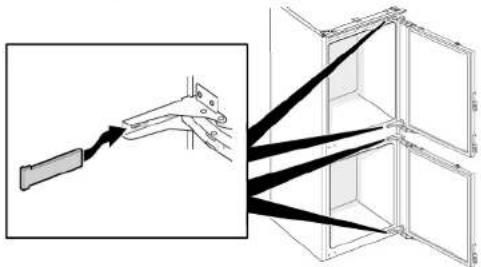

1. Die vier Scharnierabdeckungen entfernen.


1. 1. Die vier Schrauben lösen (1).

2. Die obere Tür herausschieben und entfernen (2).

1. 1. Die vier Schrauben entfernen (1).

2. Die Scharniere entfernen (2).

Die oberen Türscharniere sind entfernt.

1. 1. Die vier Schrauben lösen (1).

2. Die untere Tür herausschieben und entfernen (2).

1. 1. Die vier Schrauben entfernen (1).

2. Die Scharniere entfernen (2).

Die unteren Türscharniere sind entfernt.

Instandsetzen

4.2.2 Einbauen des Flachscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Schleppscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Möbeltür und die Gerätetür sind getrennt. Siehe Installationsanleitung.

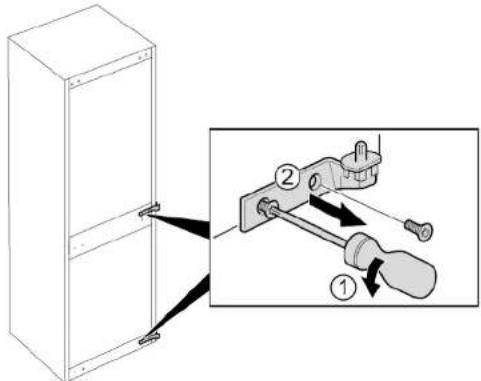

4.3.1 Ausbauen des Schleppscharniers

1. 1. Die beiden Schrauben herausschrauben (1).

2. Das obere Scharnier der oberen Tür entfernen (2).

3. Die obere Tür entfernen (3).
4. Die beiden Schrauben herausschrauben (4).
5. Das obere Schamier der unteren Tür entfernen (5).
6. Die untere Tür entfernen (6)

1. 1. Die vier Schrauben entfernen (1).

2. Die unteren Scharniere entfernen (2).

Die Scharniere sind entfernt.

4.3.2 Einbauen des Schleppscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.4.1 Ausbauen der Ablage

▶ Die Ablage herausziehen.

Die Ablage ist entfernt.

4.4.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen des Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.5.1 Ausbauen des Türabstellers

▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.5.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen des Obst- und Gemüsebehälters

Voraussetzung:

√ Die Tür ist offen.

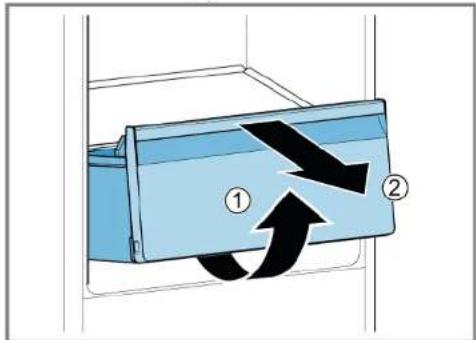

4.6.1 Ausbauen des Obst- und Gemüsebehälters

1. Den Obst- und Gemüsebehälter bis zum Anschlag herausziehen.
2. 1. Den Obst- und Gemüsebehälter vorn anheben (1).

3. Den Behälter entfernen (2).

Der Obst- und Gemüsebehälter ist entfernt.

4.6.2 Einbauen des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen des Gefriergutbehälters

Voraussetzung:

√ Die Tür ist offen.

4.7.1 Ausbauen des Gefriergutbehälters

1. Den Gefriergutbehälter vollständig herausziehen (1).
2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.

4.7.2 Einbauen des Gefriergutbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen der seitlichen LED-Beleuchtung

Spezielle Hilfsmittel:

Saugnapf ∅50 mm [00342224]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur - Elektroteile sollten von eine Elektrofachkraft repariert werden. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten! Schnittverletzungen

- Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die Ablagen sind entfernt.

4.8.1 Ausbauen der seitlichen LED-Beleuchtung

1. Zwei Saugnäpfe an der Abdeckung der seitlichen LED Beleuchtung anbringen.

2. Die Saugnäpfe mit einer Drehbewegung nach vorn ziehen.

Die Abdeckung der LED-Beleuchtung ist entfernt.

Instandsetzen

1. Das LED-Modul entfernen.

Die seitliche LED-Beleuchtung ist entfernt.

4.8.2 Einbauen der seitlichen LED-Beleuchtung

Da die Haken der seitlichen Leuchtenabdeckung beim Entfernen leicht brechen können, besteht das Ersatzteil aus dem LED-Modul und der Leuchtenabdeckung.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen der oberen LED-Lampe

Spezielle Hilfsmittel:

Hilfswerkszeug Für die Demontage von Kunststoffteilen, "Magic Tool" [00342180]

Das Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.

4.9.1 Ausbauen der oberen LED-Lampe

1. 1. Das Demontagewerkzeug zwischen der oberen LED-Lampe und der Kühlfach-Innenverkleidung einschieben, um die Lampenhaken zu lösen (1).
2. Die obere LED-Lampe entfernen (2).

1. Den elektrischen Anschluss der oberen LED-Lampe trennen.
   Die obere LED-Lampe ist ausgebaut.

4.9.2 Einbauen der oberen LED-Lampe

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen der Gefrierfach-LED-Lampe

Spezielle Hilfsmittel:

Hilfswerkszeug Für die Demontage von Kunststoffteilen, "Magic Tool"

[00342180]

Das Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

Voraussetzung:

Das Gerät ist spannungsfrei.

Die Tür ist offen.

4.10.1 Ausbauen der Gefrierfach-LED-Lampe

1. Das Demontagewerkzeug an der Seite der Lampe zwischen der Lampe und dem Gehäuse einschieben, sodass ein Spalt entsteht (1).
2. Das Demontagewerkzeug auf der anderen Seite des Lampenbefestigungshakens einschieben und nach vorn drehen (2).
3. Die Gefrierfach-LED-Lampe entfernen (3).

Die Gefrierfach-LED-Lampe ist getrennt.

Die Gefrierfach-LED-Lampe ist ausgebaut.

4.10.2 Einbauen der Gefrierfach-LED-Lampe

Der Einbau erfolgt in umgekehrter Reihenfolge.

2023-04-18_9001628069 Copyright: BSH Hausgeräte GmbH Oldal 241 ettöl: 505

2023-04-18_9001628069 Diritti d'autore di BSH Hausgeräte GmbH Pagina 262 di 505

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Strona 340 z 505

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página 367 de 505

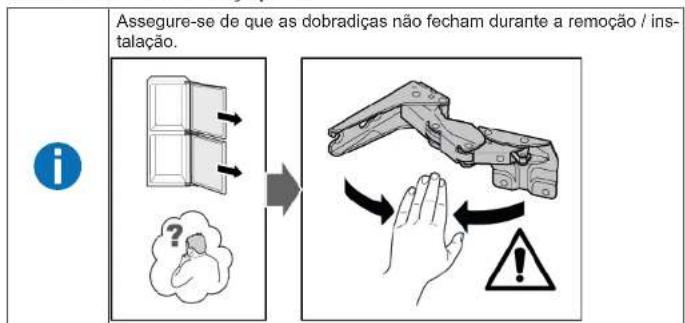

4.2.1 Remover a dobradiça plana

2023-04-18_9001628069 Copyright BSH Hausgeräte GmbH Pagina 388 de la 505

2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página 451 de 505

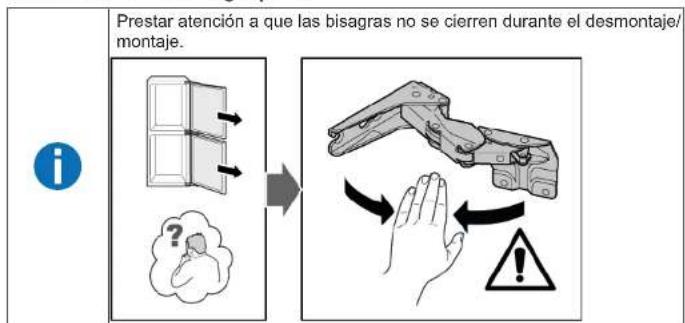

4.2.1 Desmontar la bisagra plana
