MANUAL DE USUARIO KI86VVFE0 SIEMENS

2. Demontaţi balamaua de sus a uşii de sus (2).

3. Demontaţi uşa de sus (3).

4.9.2 Montarea lămpii LED de sus

Extraer el cajón de productos congelados ........................................459

Montar el cajón de productos congelados.........................................459

Montar la lámpara LED del congelador .............................................463 Consejos de reparación-Frigorífico / congelador 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página443de505En relación con este documento

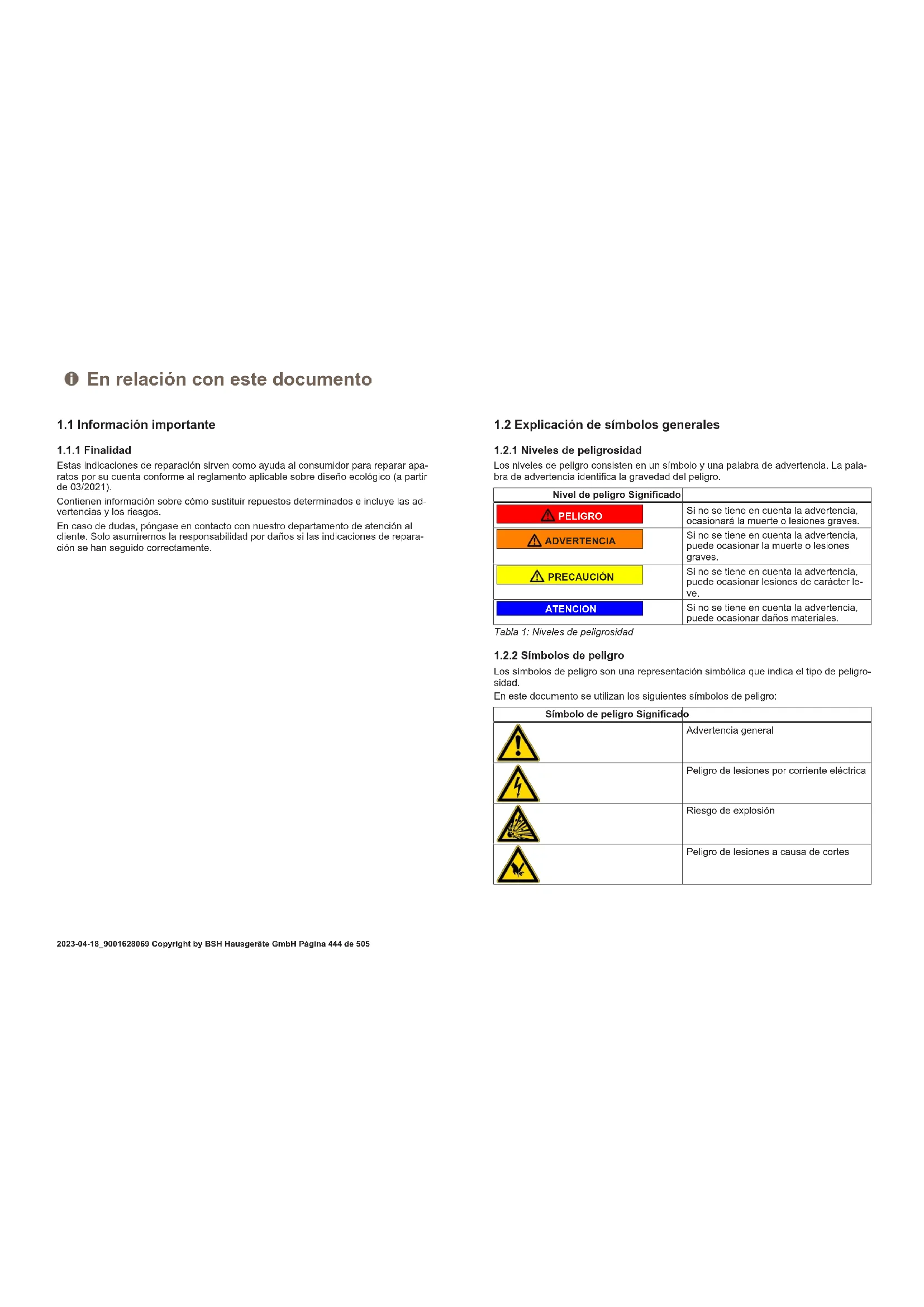

1.1 Información importante

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar apa- ratos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021). Contienen información sobre cómo sustituir repuestos determinados e incluye las ad- vertencias y los riesgos. En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de repara- ción se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La pala- bra de advertencia identifica la gravedad del peligro. Nivel de peligro Significado PELIGRO Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves. ADVERTENCIA Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves. PRECAUCIÓN Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter le- ve. ATENCION Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales. Tabla1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligro- sidad. En este documento se utilizan los siguientes símbolos de peligro: Símbolo de peligro Significado Advertencia general Peligro de lesiones por corriente eléctrica Riesgo de explosión Peligro de lesiones a causa de cortes En relación con este documento 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página444de505Símbolo de peligro Significado Peligro de lesiones por aplastamiento Peligro de lesiones por superficies calien- tes Peligro a causa de campos magnéticos de gran potencia Peligro derivado de radiación no ionizante Tabla2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes. PELIGRO ¡Tipo y fuente del peligro! Posibles consecuencias de ignorar el peligro / la advertencia. ▶ Medidas y prohibiciones para prevenir el peligro. El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución ▶ Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales: Símbolo general Significado Identificación de una indicación especial (texto y/o gráfico) Símbolo general Significado Identificación de un consejo simple (solo texto) Identificación de un enlace a un video tu- torial Identificación de una herramienta requeri-

Identificación de una condición previa (prerrequisito) Identificación de una condición (si ..., en- tonces ...) Identificación de un resultado Iniciar Identificación de una tecla o botón [00123456] Identificación de un número de material Estado Identificación del texto / ventana mostra- do (en el display del aparato) Tabla3: Símbolos generales En relación con este documento 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página445de505Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión! ¡ ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica! ¡ Desconectar el aparato de la red durante al menos 60segundos antes de comen- zar con el trabajo. ¡ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. ¡Riesgo de lesiones debido a bordes afilados! ¡ Usar guantes de protección. Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles ¡ Usar calzado de seguridad. ¡ Asegure los componentes pesados para que no se caigan. ¡ No pegue partes del cuerpo en componentes móviles. ¡Riesgo para la seguridad/el funcionamiento del aparato! ¡ Utilizar únicamente los repuestos originales. ¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)! ¡ No tocar los módulos, incluidas las conexiones y las pistas conductoras. Seguridad 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página446de505Herramientas y auxiliares Designacion Detalles Imagenes Paño de protección [00342013] 60cm x 50cm Ventosa [00342224] Ø50 mm Punta Torx TX20 [00340865] 6,3mm (1/4") Herramienta auxi- liar [00342180] Para desmontaje de piezas de plástico, "magic tool" Herramientas y auxiliares 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página447de505Reparación

4.1 Sustituir la junta de la puerta

Requisito: La puerta está abierta.

4.1.1 Retirar la junta de la puerta

1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

2. Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.

4.1.2 Montar la junta de la puerta

El grosor de la nueva junta de la puerta puede diferir ligeramente del gro- sor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo. Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre. Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción. Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página448de5051. Comprobar si la ranura de la junta presenta daños.

Si la ranura de la junta está dañada. - Contactar con el servicio de atención al cliente.

Una ligera deformación de la junta de la puerta es normal y no afec- ta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato. Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

4. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página449de5055. Presionar metiendo toda la junta paso a paso en la ranura. La junta de la puerta está montada. Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página450de5054.2 Sustituir la bisagra plana Herramientas necesarias: Punta Torx TX20 6,3mm (1/4") [00340865] ADVERTENCIA ¡Aparatos pesados y voluminosos! Espalda y lesiones musculares ▶ La operación de extraer la puerta del aparato solo deben llevarla a cabo especialistas formados. ▶ Para mover el aparato se necesitan dos personas. ▶ Utilizar únicamente herramientas y equipos apropiados. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. PRECAUCIÓN ¡Zona de bisagra abierta! Aplastamiento / atrapamiento de dedos ▶ No acceder a la zona de la bisagra. ▶ Usar guantes de seguridad. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan. ▶ Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior. ▶ Asegure el componente para que no se caiga. Requisito: El aparato está desconectado del suministro eléctrico. Se ha retirado la puerta del mueble. Véanse las instrucciones de montaje. La puerta está abierta.

4.2.1 Desmontar la bisagra plana

Prestar atención a que las bisagras no se cierren durante el desmontaje/ montaje.

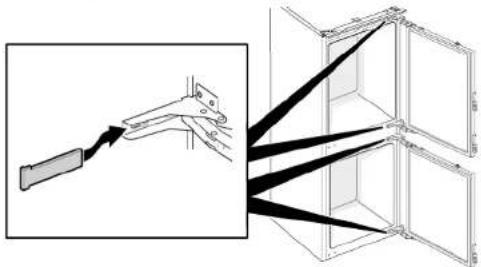

1. Retirar las cuatro tapas de las bisagras.

Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página451de5052. 1. Aflojar los cuatro tornillos (1).

2. Sacar la puerta superior y retirarla (2).

3. 1. Retirar los cuatro tornillos (1).

2. Retirar las bisagras (2).

Se han retirado las bisagras superiores de la puerta.

4. 1. Aflojar los cuatro tornillos (1).

2. Sacar la puerta inferior y retirarla (2).

5. 1. Retirar los cuatro tornillos (1).

2. Retirar las bisagras (2).

Montar en orden inverso. Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página453de5054.3 Sustituir la bisagra deslizante Herramientas necesarias: Punta Torx TX20 6,3mm (1/4") [00340865] ADVERTENCIA ¡Aparatos pesados y voluminosos! Espalda y lesiones musculares ▶ La operación de extraer la puerta del aparato solo deben llevarla a cabo especialistas formados. ▶ Para mover el aparato se necesitan dos personas. ▶ Utilizar únicamente herramientas y equipos apropiados. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. PRECAUCIÓN ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Peligro de lesiones debido a piezas que caigan. ▶ Asegure el componente para que no se caiga. ATENCION ¡Riesgo de que se caigan piezas debido a los tornillos aflojados! Daños en otras partes del aparato o en el domicilio del consumidor, p.ej., en la parte inferior. ▶ Asegure el componente para que no se caiga. Requisito: El aparato está desconectado del suministro eléctrico. Se han separado la puerta del mueble y la del aparato. Véanse las instrucciones de montaje.

2. Retirar la bisagra superior de la puerta superior (2).

3. Retirar la puerta superior (3).

4. Desatornillar los dos tornillos (4).

5. Retirar la bisagra superior de la puerta inferior (5).

6. Retirar la puerta inferior (6).

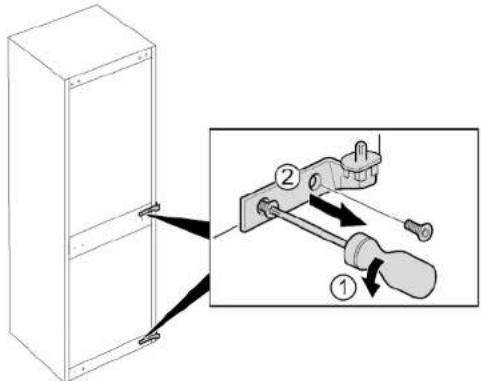

Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página454de5052. 1. Retirar los cuatro tornillos (1).

2. Retirar las bisagras inferiores (2).

Se han retirado las bisagras.

Montar en orden inverso. Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página455de5054.4 Sustituir el estante Requisito: La puerta está abierta.

4.4.1 Extraer el estante

Sacar el estante. Se ha retirado el estante.

4.4.2 Montar el estante

Montar en orden inverso. Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página456de5054.5 Sustituir el estante de la puerta Requisito: La puerta está abierta.

4.5.1 Extraer el estante de la puerta

Sacar hacia arriba el estante de la puerta. Se ha retirado el estante de la puerta.

4.5.2 Montar el estante de la puerta

Montar en orden inverso. Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página457de5054.6 Sustituir el cajón para fruta y verdura Requisito: La puerta está abierta.

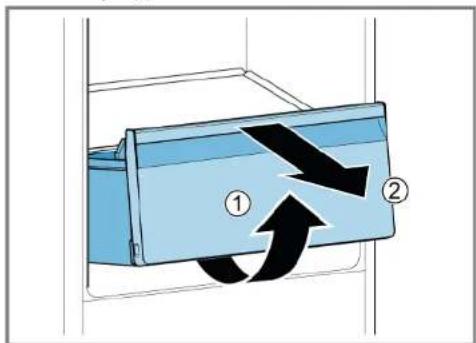

4.6.1 Extraer el cajón para fruta y verdura

1. Sacar el cajón para fruta y verdura tanto como se pueda.

2. 1. Levantar el cajón para fruta y verdura por delante (1).

2. Extraer el cajón (2).

Se ha retirado el cajón para fruta y verdura.

4.6.2 Montar el cajón para fruta y verdura

Montar en orden inverso. Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página458de5054.7 Sustituir el cajón de productos congelados Requisito: La puerta está abierta.

4.7.1 Extraer el cajón de productos congelados

1. Sacar por completo el cajón de productos congelados (1).

2. Extraer el cajón de productos congelados (2).

Se ha retirado el cajón de productos congelados.

4.7.2 Montar el cajón de productos congelados

Montar en orden inverso. Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página459de5054.8 Sustituir la iluminaciónLEDlateral Herramientas necesarias: Ventosa Ø50 mm [00342224] Su aparato cuenta con una iluminaciónLED exenta de mantenimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación! PELIGRO ¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada ▶ Las piezas eléctricas deberían ser reparadas por electricistas cua- lificados. ▶ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución ▶ Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. Requisito: El aparato está desconectado del suministro eléctrico. La puerta está abierta. Se han extraído las baldas.

4.8.1 Retirar la iluminaciónLEDlateral

1. Colocar dos ventosas en la tapa de la iluminaciónLEDlateral.

2. Tirar de las ventosas hacia delante con un movimiento de rotación.

Se ha retirado la tapa de la iluminaciónLED. Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página460de5053. Extraer el módulo LED. Se ha retirado la iluminaciónLEDlateral.

4.8.2 Montar la iluminaciónLEDlateral

Debido a que los ganchos de la tapa de la lámpara se rompen fácilmen- te durante el proceso de extracción, el repuesto de la ilumina- ciónLEDlateral es un juego que incluye el módulo y la tapa de la ilumi- naciónLED.

Montar en orden inverso. Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página461de5054.9 Sustituir la lámpara LED superior Herramientas necesarias: Herramienta auxiliar Para desmontaje de piezas de plásti- co, "magic tool" [00342180] Su electrodoméstico cuenta con una iluminaciónLED exenta de mante- nimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación! PELIGRO ¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada ▶ Las piezas eléctricas deberían ser reparadas por electricistas cua- lificados. ▶ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución ▶ Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. Requisito: El aparato está desconectado del suministro eléctrico. La puerta está abierta.

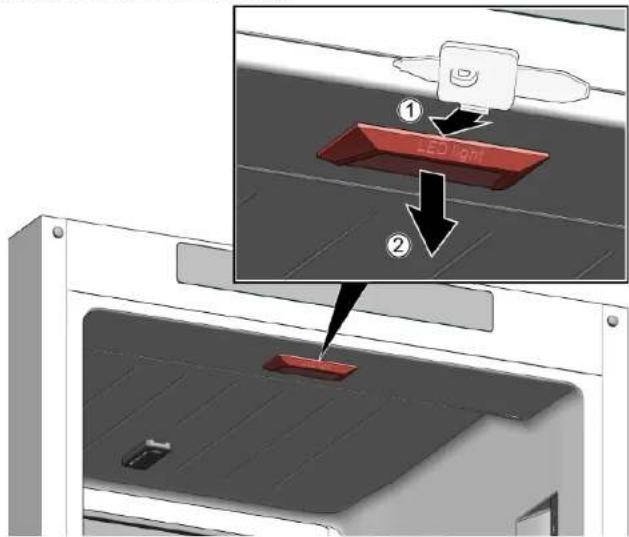

4.9.1 Desmontar lámpara LED superior

1. 1. Deslizar la herramienta de desmontaje entre la lámpara LED superior y el re-

vestimiento interior del frigorífico para soltar los ganchos de la lámpara (1).

2. Retirar la lámpara LED superior (2).

2. Desconectar la conexión eléctrica de la lámpara LED superior.

Se ha retirado la lámpara LED superior.

Montar en orden inverso. Reparación 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página462de5054.10 Sustituir la lámpara LED del congelador Herramientas necesarias: Herramienta auxiliar Para desmontaje de piezas de plásti- co, "magic tool" [00342180] Su electrodoméstico cuenta con una iluminaciónLED exenta de mante- nimiento. ¡Solo el servicio de atención al cliente o los técnicos autorizados pueden reparar esta iluminación! PELIGRO ¡Riesgo de descarga eléctrica debido a piezas con tensión! Peligro mortal por descarga eléctrica en caso de reparación inadecuada ▶ Las piezas eléctricas deberían ser reparadas por electricistas cua- lificados. ▶ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país. PELIGRO ¡Riesgo de descarga eléctrica debido a partes con tensión! Muerte por electrocución ▶ Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación. PRECAUCIÓN ¡Bordes o cantos cortantes! Peligro de cortes ▶ Usar guantes de seguridad. Requisito: El aparato está desconectado del suministro eléctrico. La puerta está abierta.

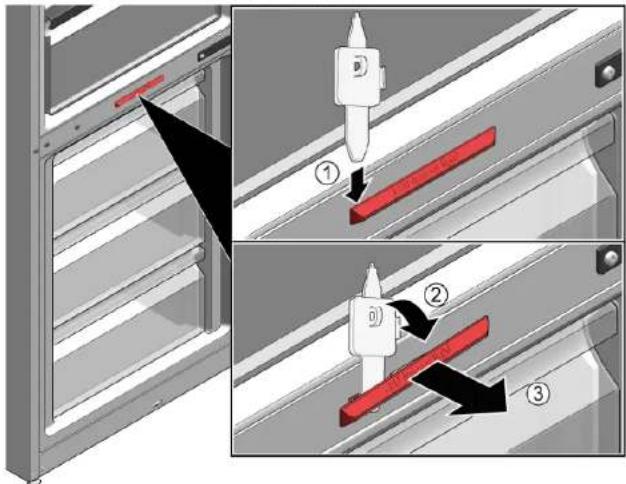

1. Deslizar la herramienta de desmontaje entre la lámpara y la carcasa por el la-

do de la lámpara para crear un hueco (1).

2. Deslizar la herramienta de desmontaje por el otro lado del gancho de fijación

de la lámpara y rotarla hacia delante (2).

3. Retirar la lámpara LED del congelador (3).

La lámpara LED del congelador está desconectada. Se ha extraído la lámpara LED del congelador.
