Tip produs	Congelator dulap
Marcă	Siemens
Model	KI86VVFE0
Dimensiuni (Î x L x A)	Aproximativ 185 x 60 x 65 cm
Greutate netă	Aproximativ 70 kg
Alimentare electrică	220-240 V, 50 Hz
Clasă climatică	SN-ST (temperată până la subtropicală)
Capacitate de congelare	Aproximativ 20 kg/24h
Clasă energetică	A+ (estimat)
Consum anual de energie	Aproximativ 200 kWh
Funcții principale	Congelare rapidă, alarmă de temperatură, iluminat LED interior
Întreținere și curățare	Curățați cu o cârpă moale și apă călduță; dezghețarea manuală este recomandată
Instrucțiuni de siguranță	Deconectați înainte de orice reparație; purtați mănuși de protecție
Piese de schimb reparabile	Garnitură de ușă, balamale, rafturi, sertare, iluminat LED (conform manualului)
Indice de reparabilitate	Ridicat (piese accesibile și instrucțiuni furnizate)

Întrebări frecvente - KI86VVFE0 SIEMENS

Cum se înlocuiește garnitura de ușă a congelatorului Siemens KI86VVFE0?

Pentru a înlocui garnitura, scoateți-o pe cea veche trăgând-o din canelură, apoi introduceți noua garnitură împingând-o treptat. Puteți încălzi garnitura cu un uscător de păr pentru a ușura modelarea. Asigurați-vă că canelura nu este deteriorată.

Cum se schimbă iluminatul LED lateral?

Mai întâi deconectați aparatul. Folosiți o ventuză pentru a scoate capacul de iluminat, apoi scoateți modulul LED. Montarea se face în ordine inversă. Atenție: lămpile LED pot fi schimbate doar de un tehnician calificat conform manualului.

Cum se dezgheață congelatorul?

Deconectați aparatul, scoateți alimentele și puneți-le într-un loc răcoros. Lăsați ușa deschisă pentru a permite gheții să se topească. Folosiți o cârpă pentru a absorbi apa. Nu utilizați obiecte ascuțite pentru a răzui gheața.

Cum se scoate sertarul pentru fructe și legume?

Trageți complet sertarul în afară, ridicați-l din față, apoi scoateți-l. Remontarea se face în ordine inversă.

Ce trebuie făcut dacă ușa congelatorului nu se închide corect?

Verificați dacă garnitura ușii este în stare bună și bine poziționată. Balamalele pot fi ajustate dacă aparatul este echipat cu această funcție. Dacă garnitura este deformată, o puteți încălzi pentru a o îndrepta.

Pot repara eu însumi congelatorul Siemens KI86VVFE0?

Da, manualul oferă instrucțiuni pentru înlocuirea garniturii, balamalelor, rafturilor și sertarelor. Pentru piesele electrice, cum ar fi iluminatul LED, se recomandă apelarea la un profesionist. Respectați întotdeauna instrucțiunile de siguranță.

Care este consumul energetic al KI86VVFE0?

Consumul anual este estimat la aproximativ 200 kWh pentru o utilizare normală. Clasa energetică este A+.

Cum se curăță interiorul congelatorului?

Folosiți o cârpă moale umezită cu apă călduță și un detergent delicat. Evitați produsele abrazive. Uscați bine înainte de a pune din nou în funcțiune.

Ce trebuie făcut în caz de întrerupere a curentului?

Țineți ușa închisă. Alimentele congelate rămân reci câteva ore. Nu recongelați alimentele decongelate fără a le găti mai întâi.

Unde găsesc piese de schimb pentru Siemens KI86VVFE0?

Contactați serviciul de asistență Siemens sau un dealer autorizat. Folosiți numai piese originale pentru a garanta siguranța și performanța.

MANUAL DE UTILIZARE KI86VVFE0 SIEMENS

Indicii pentru reparații - Combinăție aparat de răcire/congelare

i Referitor la acest document.... 381

1.1 Informatii importante 381
1.1.1 Aplicabilitatea 381

1.2 Explicatia simbolurilor 381

1.2.1 Nivelurile de pericol.... 381

1.2.2 Simbolurile de pericol 381

1.2.3 Structura avertismentelor 382

2.1 Instructiuni generale de sigurantă.... 383
2.1.1 Toate aparatele electrocasnice 383

Instrumente și materiale utile.... 384

Repararea.... 385

4.1 Înlocuirea garniturii uşii 385

4.1.1 Demontarea garniturii uşii.... 385

4.1.2 Montarea garniturii uşii 385

4.2 Înlocuirea balamalei plate.... 388

4.2.1 Demontarea balamalei plate 388

4.2.2 Montarea balamalei plate 390

4.3 Înlocuirea balamalei glisante 391

4.3.1 Demontarea balamalei glisante.... 391

4.3.2 Montarea balamalei glisante 392

4.4 Repozitionarea raftului 393

4.4.1 Demontarea raftului.... 393

4.4.2 Montarea raftului.... 393

4.5 Repoziționarea raftului pentru ușă 394

4.5.1 Demontarea raftului pentru uşâ.... 394

4.5.2 Montarea raftului pentru uşă 394

4.6 Repoziționarea containerului pentru fructe și legume 395

4.6.1 Demontarea containerului pentru fructe și legume.... 395

4.6.2 Montarea containerului pentru fructe și legume.... 395

4.7 Repozitionarea containerului pentru alimente înghețate 396

4.7.1 Demontarea containerului pentru alimente înghețate.... 396

4.7.2 Montarea containerului pentru alimente înghețate 396

4.8 Înlocuirea lămpii LED laterale 397

4.8.1 Demontarea lămpii LED laterale 397

4.8.2 Montarea lâmpii LED laterale 398

4.9 Înlocuirea lâmpii LED de sus.... 399

4.9.1 Demontarea lämpiä LED de sus 399

4.9.2 Montarea lämpi LED de sus 399

4.10 Înlocuirea lâmpii LED din congelator 400

4.10.1 Demontarea lâmpii LED din congelator.... 400

4.10.2 Montarea lâmpii LED din congelator 400

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtatii mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
- Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protecție[00342013]	60 cm x 50 cm
Ventuză[00342224]	∅50 mm
Cap torx TX20[00340865]	6,3 mm (1/4")
Instrumentul auxili-ar[00342180]	Instrument pentru slăbirea pie-selor din plastic, "magic tool"

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Înlocuirea balamalei plate

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa piesei de mobilier este demontată. Consultați Instrucțiunile de montare.

Uşa este deschisă.

4.2.1 Demontarea balamalei plate

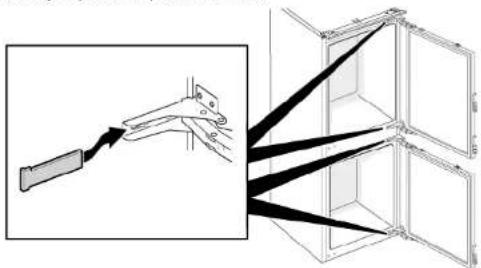

1. Demontați capacele a patru balamale.

1. 1. Slăbiți patru şuruburi (1).

2. Glisati uşa de sus în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

1. 1. Slăbiti patru şuruburi (1).

2. Glisati uşa de jos în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea balamalei glisante

Scule speciale:

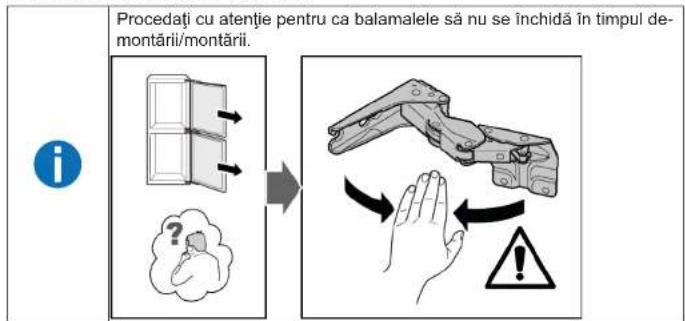

- Fixati componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa piesei de mobilier și ușa aparatului sunt separate. Consultați Instrucțiunile de montare.

4.3.1 Demontarea balamalei glisante

1. 1. Deşurubați două şuruburi (1).

2. Demontați balamaua de sus a ușii de sus (2).

3. Demontați ușa de sus (3).
4. Deşurubați două şuruburi (4).
5. Demontați balamaua de sus a ușii de jos (5).
6. Demontați ușa de jos (6).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele de jos (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repozitionarea raftului

Cerință:

Uşa este deschisă.

4.4.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.4.2 Montarea raftului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.5.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.5.2 Montarea raftului pentru uşă

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.6.1 Demontarea containerului pentru fructe și legume

1. Trageți în afară containerul pentru fructe și legume atât cât este posibil.
2. 1. Ridicati containerul pentru fructe și legume de partea din față (1).

3. Scoateți containerul (2).

Containerul pentru fructe și legume este demontat.

4.6.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea containerului pentru alimente înghețate

Cerință:

Uşa este deschisă.

4.7.1 Demontarea containerului pentru alimente înghețate

1. Extrageți complet containerul pentru alimente înghețate (1).
2. Scoateți containerul pentru alimente înghețate (2).

Containerul pentru alimente înghețate este demontat.

4.7.2 Montarea containerului pentru alimente înghețate

Montați urmând procedura de demontare în ordine inversă.

Repararea

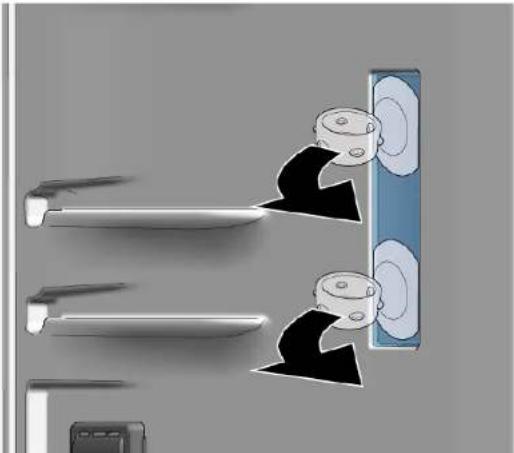

4.8 Înlocuirea lämpii LED laterale

Scule speciale:

Ventuză ∅50 mm [00342224]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.

Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

- Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

Marginea ascuțitel

Rănire prin tăiere

▶ Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile sunt demontate.

4.8.1 Demontarea lămpii LED laterale

1. Aplicați două ventuze pe capacul lâmpii LED laterale.

2. Trageți ventuzele în față, cu o mișcare de rotație.

Capacul lâmpii LED este demontat.

Repararea

1. Demontarea modulului LED.

Lampa laterală LED este demontată.

4.8.2 Montarea lămpii LED laterale

Deoarece cârligele capacului lâmpii se pot sparge uşor în timpul procesului de demontare, lampa LED laterală piese de rezervă este un set care include modulul LED și capacul de lampă.

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Înlocuirea lămpii LED de sus

Scule speciale:

Instrumentul auxiliar Instrument pentru slăbirea pieselor din plastic, "magic tool" [00342180]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.

Aceste lâmpi pot fi înlocuite numai de câtre departamentul de service pentru clienti sau de câtre tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

- Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENTIONARE

Marginea ascuțite!

Rănire prin tăiere

▶ Purtati mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.

4.9.1 Demontarea lămpii LED de sus

1. 1. Glisați unealta de dezasamblare între lampa LED de sus și stratul intermediar al compartimentului frigiderului pentru a decupla cârligele lâmpii (1).
2. Demontați lampa LED de sus (2).

1. Deconectați conexiunea electrică a lâmpii LED de sus.
   Lampa LED de sus este demontată.

4.9.2 Montarea lämpii LED de sus

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Înlocuirea lämpii LED din congelator

Scule speciale:

Instrumentul auxiliar Instrument pentru slăbirea pieselor

din plastic, "magic tool"

[00342180]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.

Aceste lâmpi pot fi înlocuite numai de câtre departamentul de service pentru clienti sau de câtre tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

- Deconectați aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENTIONARE

Marginea ascuțite!

Rănire prin tăiere

▶ Purtati mănuși de protectie.

Cerință:

Aparatul este deconectat de la sursa de energie electrică.

Uşa este deschisă.

4.10.1 Demontarea lâmpii LED din congelator

1. Glisați unealta de dezasamblare între lampă și carcasa din partea laterală a lămpii pentru a crea un spațiu liber (1).
2. Glisați unealta de dezasamblare pe cârligul de fixare din partea cealaltă a lămpii și rotiti-l înainte (2).
3. Demontati lampa LED din congelator (3).

Lampa LED din congelator este deconectată.

Lampa LED din congelator este demontată.

4.10.2 Montarea lämpii LED din congelator

Montați urmând procedura de demontare în ordine inversă.
