KULLANIM KILAVUZU KI86VVFE0 SIEMENS

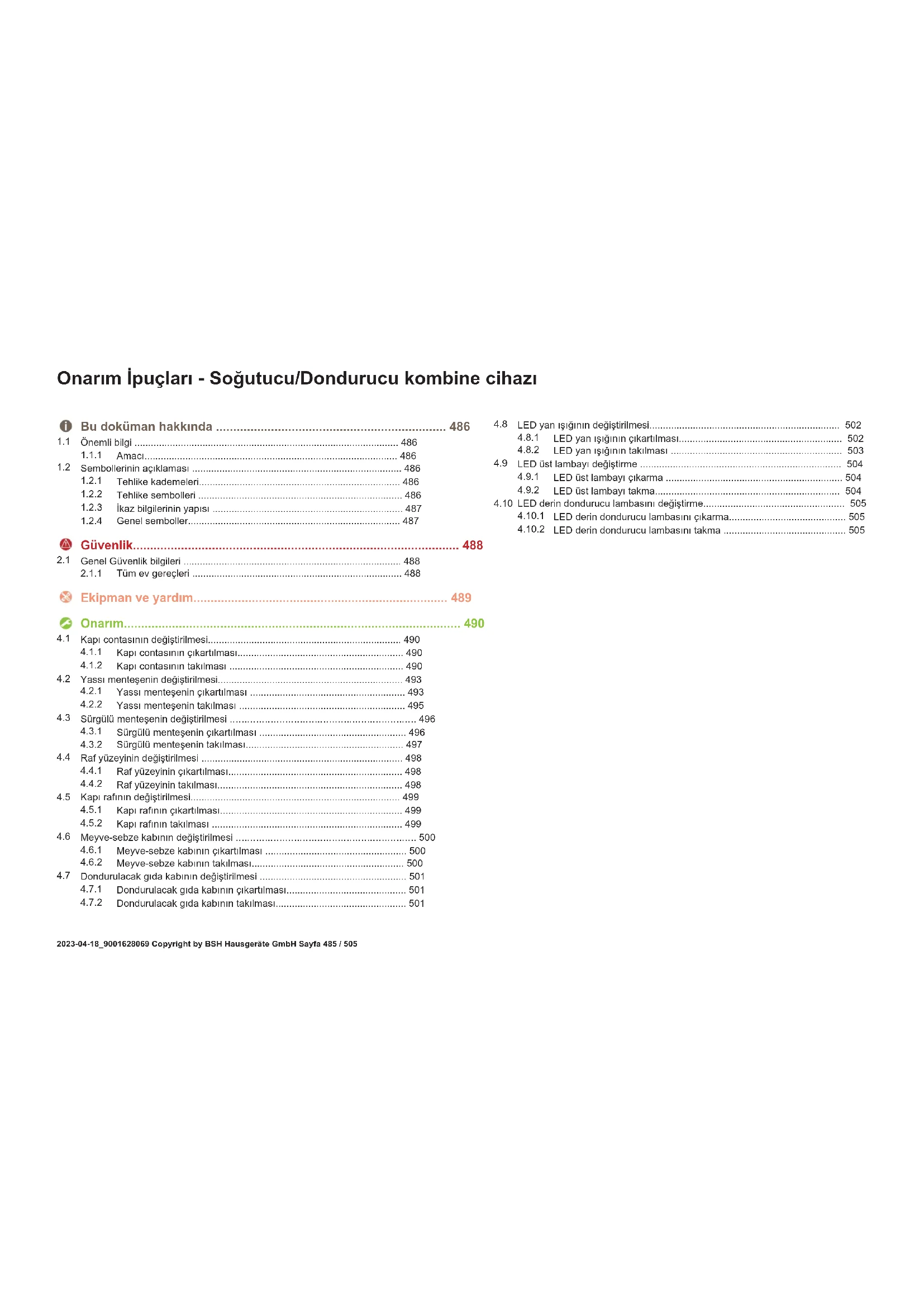

İkaz bilgilerinin yapısı ......................................................................487

Kapı contasının değiştirilmesi.......................................................................490

Kapı contasının çıkartılması.............................................................490

Kapı contasının takılması ................................................................490

Yassı menteşenin değiştirilmesi....................................................................493

Yassı menteşenin çıkartılması .........................................................493

Sürgülü menteşenin değiştirilmesi ................................................................496

Sürgülü menteşenin çıkartılması ......................................................496

Raf yüzeyinin değiştirilmesi ..........................................................................498

Raf yüzeyinin çıkartılması................................................................498

Raf yüzeyinin takılması....................................................................498

Kapı rafının değiştirilmesi.............................................................................499

Kapı rafının çıkartılması...................................................................499

Kapı rafının takılması ......................................................................499

Meyve-sebze kabının değiştirilmesi ..............................................................500

Meyve-sebze kabının çıkartılması ....................................................500

Meyve-sebze kabının takılması........................................................500

Dondurulacak gıda kabının değiştirilmesi ......................................................501

Dondurulacak gıda kabının çıkartılması............................................501

Dondurulacak gıda kabının takılması................................................501

LED yan ışığının değiştirilmesi...................................................................... 502

LED yan ışığının çıkartılması............................................................ 502

LED yan ışığının takılması ............................................................... 503

LED üst lambayı değiştirme .......................................................................... 504

LED derin dondurucu lambasını değiştirme.................................................... 505

LED derin dondurucu lambasını çıkarma...........................................505

LED derin dondurucu lambasını takma .............................................505 Onarım İpuçları-Soğutucu/Dondurucu kombine cihazı 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa485/505Bu doküman hakkında

Bu onarım ipuçları, tüketicinin cihazları, geçerli eko-tasarım yönetmeliğine göre (03/2021 itibarıyla) kendi başına onarması için destek sunar. İpuçları, ilgili uyarı ve riskler de dahil olmak üzere tanımlanmış yedek parçaların nasıl değiştirilmesi gerektiğine dair bilgiler içerir. Sorularınız varsa, lütfen müşteri hizmetlerimizle irtibata geçin. Yalnızca onarım ipuçlarına gerektiği gibi uyulduğu takdirde hasarlar için sorumluluk üstleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden oluşur. Sinyal kelimesi tehlikenin şiddetini ve önemini tanımlar. Tehlike kademesi Anlamı TEHLİKE İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olur. UYARI İkaz bilgisinin dikkate alınmaması ölüme veya ağır yaralanmalara sebep olabilir. DİKKAT İkaz bilgisinin dikkate alınmaması hafif yaralanmalara sebep olabilir. DİKKAT! İkaz bilgisinin dikkate alınmaması maddi hasarların oluşmasına sebep olabilir. Tablo1: Tehlike kademeleri

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike türü hakkında bilgi veren anlamlı resimsel gösterimlerdir. Bu dokümanda aşağıdaki tehlike sembolleri kullanılmıştır: Tehlike sembolü Anlamı Genel ikaz bilgisi Elektrik geriliminden kaynaklanan tehlike Patlamadan kaynaklanan tehlike Kesmeden dolayı yararlanma tehlikesi Sıkışıp ezilmeden dolayı yaralanma tehlikesi Bu doküman hakkında 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa486/505Tehlike sembolü Anlamı Sıcak yüzeylerden kaynaklanan tehlike Güçlü elektromanyetik alan tehlikesi İyonizasyon olmayan ışınlardan kaynaklanan tehlike Tablo2: Tehlike sembolleri

1.2.3 İkaz bilgilerinin yapısı

Bu dokümandaki ikaz bilgilerinin standart olarak görünüşü ve yapısı aynıdır. TEHLİKE Tehlikenin türü ve kaynağı!! Tehlike / ikaz bilgisinin dikkate alınmamasının sonucu. ▶ Tehlikeye karşı korunmak için yapılacak işlem ve yasaklar. Aşağıdaki örnekte, gerilim ileten parçalar nedeniyle oluşabilecek elektrik çarpması tehlikesi hakkında uyarıda bulunan bir ikaz bilgisi gösterilmiştir. Tehlikeyi önlemek için alınması gereken önlemler belirtilmiştir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün.

1.2.4 Genel semboller

Bu dokümanda aşağıdaki genel semboller kullanılmıştır: Genel sembol Anlamı Özel ipucu işareti (metin ve/veya grafik) Basit ipucu işareti (yalnızca metin) Video linki işareti Genel sembol Anlamı Gerekli araçlar işareti Ön koşulların işareti Koşul işareti (... olursa .... olur) Sonuç işareti Başlat Tuş veya düğme işareti [00123456] Malzeme numarası işareti Durum Gösterilen yazı / ekran işareti (cihaz ekranındaki) Tablo3: Genel semboller Bu doküman hakkında 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa487/505Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi! ¡ Elektrikli bileşenlerde yapılan onarımlarda hatalar, elektrik çarpmasına neden olabilir! ¡ Cihaz çalışmalara başlamadan en az 60 saniye önce elektrik şebekesinden ayrılmalıdır. ¡ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. Keskin kenarlar nedeniyle yaralanma tehlikesi! ¡ Koruyucu eldiven kullanılmalıdır. Ağır ve haraketli parçaların onarım, bakım, hata arama ve servis işlemlerinde yaratabileceği ezilme riskleri ¡ Koruyucu ayakkabı giyin. ¡ Yere düşmemesi için ağır parçaları emniyete alın. ¡ Haraketli parçaların arasına gövde parçaları koymayın. Cihaz güvenliğinde / fonksiyonda tehlike! ¡ Yalnızca orijinal parçalar kullanılmalıdır. Elektrostatik hassasiyeti olan bileşenlerde hasar tehlikesi (ESD)! ¡ Bağlantılar ve iletken yolları da dahil olmak üzere modüllere dokunmayın. Güvenlik 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa488/505Ekipman ve yardım Tanımlama Detaylar Görüntüler Koruyucu bez [00342013] 60cm x 50cm Vantuz [00342224] Ø50 mm Torx Bit TX20 [00340865] 6,3mm (1/4") Sabitleme parçası [00342180] Plastik parçaların gevşetilmesi için alet, "magic tool" Ekipman ve yardım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa489/505Onarım

4.1 Kapı contasının değiştirilmesi

Ön koþul: Kapı açık.

4.1.1 Kapı contasının çıkartılması

1. Kapı contasını sağ ve sol köşedeki oluklardan kurtarın.

2. Kapı contasını oluktan dışarı çekin.

Kapı contası çıkartılmıştır.

4.1.2 Kapı contasının takılması

Yeni kapı contasının kalınlığı, eski kapı contasının kalınlığından biraz farklı olabilir. Bu, kapının kapanma özelliğini ve uzun süreli işlevini etkilemez. Cihazınızda ayarlanabilir menteşeler veya menteşe ekleri varsa, kapının kapanma özelliğini daha sonra optimize edebilirsiniz. Kapı contasındaki küçük yan delikler işlevseldir (havalandırma için gereklidir). Bunlar üretim hatası değildir. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa490/5051. Conta için oluğu hasar bakımından kontrol edin.

Conta için oluk hasarlı ise, - Müşteri hizmetleriyle irtibata geçin.

Kapı contasında hafif deformasyon normaldir ve contanın işlevini etkilemez. Kapı contasını cihaza yerleştirmeden önce contanın düzleştirilmesi önerilir. Kapı contasını bir saç kurutma makinesi veya sıcak suyla ısıtın ve manuel olarak şekillendirin.

4. Contanın köşelerini üstten ve alttan oluğa itin.

Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa491/5055. Contanın tamamını adım adım oluğun içine bastırın. Kapı contası takılmıştır. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa492/5054.2 Yassı menteşenin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ▶ Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. ▶ Cihazı hareket ettirmek için iki kişi gereklidir. ▶ Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. DİKKAT Açık menteşe bölgesi! Parmakların ezilmesi / sıkışması ▶ Menteşe bölgesine elinizi sokmayın. ▶ Koruyucu eldiven kullanılmalıdır. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma. ▶ Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar. ▶ Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Mobilya kapısı çıkartılmıştır. Bkz. Montaj Talimatı. Kapı açık.

4.2.1 Yassı menteşenin çıkartılması

Sökme / takma sırasında menteşelerin kapanmamasına dikkat edin.

1. Dört menteşe kapağını çıkartın.

Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa493/5052. 1. Dört vidayı gevşetin (1).

2. Üst kapıyı dışarı kaydırarak çıkartın (2).

3. 1. Dört vidayı sökün (1).

2. Menteşeleri çıkartın (2).

Üst kapı menteşeleri çıkartılmıştır.

4. 1. Dört vidayı gevşetin (1).

2. Alt kapıyı dışarı kaydırarak çıkartın (2).

5. 1. Dört vidayı sökün (1).

2. Menteşeleri çıkartın (2).

Alt kapı menteşeleri çıkartılmıştır. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa494/5054.2.2 Yassı menteşenin takılması

Ters sıra ile monte edin. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa495/5054.3 Sürgülü menteşenin değiştirilmesi Özel yardýmcý ekipman: Torx Bit TX20 6,3mm (1/4") [00340865] UYARI Ağır, büyük cihazlar! Sırt ve kas yaralanmaları ▶ Cihaz kapısını çıkarma işlemi sadece eğitimli uzmanlar tarafından gerçekleştirilmelidir. ▶ Cihazı hareket ettirmek için iki kişi gereklidir. ▶ Sadece uygun aletler ve ekipmanlar kullanın. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. DİKKAT Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Düşen parçalar nedeniyle yaralanma. ▶ Bileşenleri düşmeye karşı emniyete alın. DİKKAT! Vidaların gevşetilmesi nedeniyle parçaların düşme tehlikesi! Cihazın diğer parçalarında veya müşterinin evinde (örn. zemin) hasarlar. ▶ Bileşenleri düşmeye karşı emniyete alın. Ön koþul: Cihazın fişi çekilir. Mobilya kapısı ve cihaz kapısı ayrıdır. Bkz. Montaj Talimatı.

4.3.1 Sürgülü menteşenin çıkartılması

1. 1. Vidaları sökün (1).

2. Üst kapının üst menteşesini çıkartın (2).

3. Üst kapıyı sökün (3).

4. Vidaları sökün (4).

5. Alt kapının üst menteşesini çıkartın (5).

6. Alt kapıyı sökün (6).

Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa496/5052. 1. Dört vidayı sökün (1).

2. Alt menteşeleri çıkartın (2).

Menteşeler çıkartılmıştır.

4.3.2 Sürgülü menteşenin takılması

Ters sıra ile monte edin. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa497/5054.4 Raf yüzeyinin değiştirilmesi Ön koþul: Kapı açık.

4.4.1 Raf yüzeyinin çıkartılması

Raf yüzeyini dışarı çekin. Raf yüzeyi çıkartılmıştır.

4.4.2 Raf yüzeyinin takılması

Ters sıra ile monte edin. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa498/5054.5 Kapı rafının değiştirilmesi Ön koþul: Kapı açık.

4.5.1 Kapı rafının çıkartılması

Kapı rafını yukarıya doğru kaldırın. Kapı rafı çıkartılmıştır.

4.5.2 Kapı rafının takılması

Ters sıra ile monte edin. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa499/5054.6 Meyve-sebze kabının değiştirilmesi Ön koþul: Kapı açık.

4.6.1 Meyve-sebze kabının çıkartılması

1. Meyve-sebze kabını gidebildiği yere kadar dışarı çekin.

2. 1. Meyve-sebze kabını ön kısımdan kaldırın (1).

2. Kabı çıkarın (2).

Meyve-sebze kabı çıkartılmıştır.

4.6.2 Meyve-sebze kabının takılması

Ters sıra ile monte edin. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa500/5054.7 Dondurulacak gıda kabının değiştirilmesi Ön koþul: Kapı açık.

4.7.1 Dondurulacak gıda kabının çıkartılması

1. Dondurulacak gıda kabını tamamen dışarı çekin (1).

2. Dondurulacak gıda kabını çıkartın (2).

Dondurulacak gıda kabı çıkartılmıştır.

4.7.2 Dondurulacak gıda kabının takılması

Ters sıra ile monte edin. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa501/5054.8 LED yan ışığının değiştirilmesi Özel yardýmcý ekipman: Vantuz Ø50 mm [00342224] Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından değiştirilebilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike ▶ Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. ▶ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık. Raflar çıkartılmıştır.

4.8.1 LED yan ışığının çıkartılması

1. LED yan ışık kapağına iki emme kabı yapıştırın.

2. Emme kaplarını döndürme hareketi uygulayarak öne doğru çekin.

LED ışık kapağı çıkartılmıştır. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa502/5053. LED modülünü çıkartın. LED yan ışığı çıkartılmıştır.

4.8.2 LED yan ışığının takılması

Sökme işlemi sırasında lamba kapağı kancaları kolayca kırılabildiğinden, LED yan ışık yedek parça seti, LED modülünü ve ışık kapağını içermektedir.

Ters sıra ile monte edin. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa503/5054.9 LED üst lambayı değiştirme Özel yardýmcý ekipman: Sabitleme parçası Plastik parçaların gevşetilmesi için alet, "magic tool" [00342180] Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından onarılabilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike ▶ Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. ▶ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık.

4.9.1 LED üst lambayı çıkarma

1. 1. Lamba kancalarını sökmek için sökme aletini LED üst lamba ile soğutucu

bölme astarı arasına kaydırın (1).

2. LED üst lambayı çıkarın (2).

2. LED üst lambanın elektrik bağlantısını ayırın.

LED üst lamba çıkartılmıştır.

4.9.2 LED üst lambayı takma

Ters sıra ile monte edin. Onarım 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Sayfa504/5054.10 LED derin dondurucu lambasını değiştirme Özel yardýmcý ekipman: Sabitleme parçası Plastik parçaların gevşetilmesi için alet, "magic tool" [00342180] Cihazınızda bakım gerektirmeyen bir LED ışık bulunmaktadır. Bu ışıklar sadece müşteri hizmetleri veya yetkili teknisyenler tarafından onarılabilir! TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Onarımın düzgün yapılmaması nedeniyle elektrik çarpması sonucu hayati tehlike ▶ Elektrikli parçaların onarımı kalifiye bir elektrik uzmanı tarafından gerçekleştirilmelidir. ▶ Onarım sonrasında VDE 0701 veya ülkeye özel düzenlemeler uyarınca bir güvenlik testi gerçekleştirilmelidir. TEHLİKE Gerilim ileten parçalar nedeniyle elektrik çarpması tehlikesi!! Elektrik çarpması sebebiyle ölüm ▶ Onarıma başlamadan önce cihazın elektrik şebeke bağlantısını en az 60 saniye süreyle sökün. DİKKAT Keskin köşeler! Kesik yaralanmaları ▶ Koruyucu eldiven kullanılmalıdır. Ön koþul: Cihazın fişi çekilir. Kapı açık.

4.10.1 LED derin dondurucu lambasını çıkarma

1. Boşluk oluşturmak için sökme aletini lamba ve lambanın yanındaki muhafaza

arasına kaydırın (1).

2. Sökme aletini lamba sabitleme kancasının diğer tarafına kaydırın ve ileri doğru

3. LED derin dondurucu lambasını (3) çıkarın.

LED derin dondurucu lambası bağlı değil. LED derin dondurucu lambası çıkartılmıştır.

4.10.2 LED derin dondurucu lambasını takma
