Toote tüüp	Kapp-sügavkülmik
Bränd	Siemens
Mudel	KI86VVFE0
Mõõtmed (K x L x S)	Umbes 185 x 60 x 65 cm
Netokaal	Umbes 70 kg
Toitepinge	220-240 V, 50 Hz
Kliimaklass	SN-ST (parasvöötmest subtroopiliseni)
Külmutusvõimsus	Umbes 20 kg/24h
Energiaklass	A+ (hinnanguline)
Aastane energiatarve	Umbes 200 kWh
Peamised funktsioonid	Kiirkülmutus, temperatuurihäire, sisemine LED-valgustus
Hooldus ja puhastamine	Puhastage pehme lapi ja sooja veega; soovitatav käsitsi sulatamine
Ohutusjuhised	Enne remonti lahutage vooluvõrgust; kandke kaitsekindaid
Remonditavad varuosad	Uksetihend, hinged, restid, salved, LED-valgustus (vastavalt juhendile)
Remonditavuse indeks	Kõrge (osad ligipääsetavad ja juhised esitatud)

Korduma kippuvad küsimused - KI86VVFE0 SIEMENS

Kuidas vahetada Siemens KI86VVFE0 sügavkülmiku uksetihendit?

Tihendi vahetamiseks eemaldage vana, tõmmates see soonest välja, seejärel sisestage uus tihend, surudes seda järk-järgult sisse. Tihendi vormimise hõlbustamiseks võite seda fööniga soojendada. Veenduge, et soon pole kahjustatud.

Kuidas vahetada külgmist LED-valgustit?

Esmalt ühendage seade vooluvõrgust lahti. Kasutage iminappa, et eemaldada valgustuse kate, seejärel eemaldage LED-moodul. Paigaldamine toimub vastupidises järjekorras. Ettevaatust: LED-lampe tohivad vahetada ainult kvalifitseeritud tehnikud vastavalt juhendile.

Kuidas sügavkülmikut sulatada?

Ühendage seade vooluvõrgust lahti, eemaldage toit ja asetage see jahedasse kohta. Jätke uks lahti, et jää saaks sulada. Kasutage vee imamiseks lappi. Ärge kasutage jää kraapimiseks teravaid esemeid.

Kuidas eemaldada puu- ja juurviljasahtel?

Tõmmake sahtel täielikult välja, tõstke see eest üles ja eemaldage. Kokkupanek toimub vastupidises järjekorras.

Mida teha, kui sügavkülmiku uks ei sulgu korralikult?

Kontrollige, kas uksetihend on heas seisukorras ja õigesti paigutatud. Kui seade seda võimaldab, võib hinged reguleerida. Kui tihend on deformeerunud, võite seda soojendada, et see sirguks.

Kas saan ise remontida Siemens KI86VVFE0 sügavkülmikut?

Jah, juhend annab juhised tihendi, hingede, restide ja sahtlite vahetamiseks. Elektriliste osade, nagu LED-valgustus, puhul on soovitatav kutsuda professionaal. Järgige alati ohutusjuhiseid.

Mis on KI86VVFE0 energiatarve?

Aastane tarbimine on hinnanguliselt umbes 200 kWh normaalse kasutuse korral. Energiaklass on A+.

Kuidas puhastada sügavkülmiku sisemust?

Kasutage pehmet lappi, mis on niisutatud sooja vee ja õrna puhastusvahendiga. Vältige abrasiivseid aineid. Kuivatage põhjalikult enne uuesti kasutuselevõttu.

Mida teha elektrikatkestuse korral?

Hoidke uks suletuna. Külmutatud toidud püsivad külmana mitu tundi. Ärge külmutage sulatatud toitu uuesti ilma seda enne küpsetamata.

Kust leida varuosasid minu Siemens KI86VVFE0 jaoks?

Võtke ühendust Siemensi müügijärgse teeninduse või volitatud edasimüüjaga. Kasutage ainult originaalvaruosasid, et tagada ohutus ja jõudlus.

KASUTUSJUHEND KI86VVFE0 SIEMENS

1.2.2 Ohusümbolid 129

1.2.3 Hoiatuste struktuur.... 130

1.2.4 Üldised sümbolid.... 130

Ohutus.... 131

2.1 Üldised ohutusjuhised.... 131

2.1.1 Köik kodumasinad.... 131

Tööriistad ja abinõud.... 132

Remont....133

4.1 Uksetihendi vahetamine.... 133

4.1.1 Uksetihendi eemaldamine 133

4.1.2 Uksetihendi paigaldamine.... 133

4.2 Tasapinnalise hinge vahetamine 136

4.2.1 Tasapinnalise hinge eemaldamine 136

4.2.2 Tasapinnalise hinge paigaldamine 138

4.3 Lükandhinge vahetamine 139

4.3.1 Lükandhinge eemaldamine 139

4.3.2 Lükandhinge paigaldamine.... 140

4.4 Riiuli vahetamine 141

4.4.1 Riiuli eemaldamine.... 141

4.4.2 Riiuli paigaldamine....141

4.5 Ukseraami vahetamine 142

4.5.1 Ukseraami eemaldamine 142

4.5.2 Ukseraami paigaldamine 142

4.6 Puu- ja köögiviljamahuti vahetamine.... 143

4.6.1 Puu- ja köögiviljamahuti eemaldamine.... 143

4.6.2 Puu- ja köögiviljamahuti paigaldamine.... 143

4.7 Külmutatud toidu mahuti vahetamine 14

4.7.1 Külmutatud toidu mahuti eemaldamine.... 144

4.7.2 Külmutatud toidu mahuti paigaldamine 144

4.8 Külgmise LED-tule vahetamine 145

4.8.1 Külgmise LED-tule eemaldamine.... 145

4.8.2 Külgmise LED-tule paigaldamine.... 146

4.9 Ülemise LED-lambi vahetamine 147

4.9.1 Ülemise LED-lambi eemaldamine.... 147

4.9.2 Ülemise LED-lambi paigaldamine 147

4.10 Külmiku LED-lambi vahetamine 148

4.10.1 Külmiku LED-lambi eemaldamine 148

4.10.2 Külmiku LED-lambi paigaldamine 148

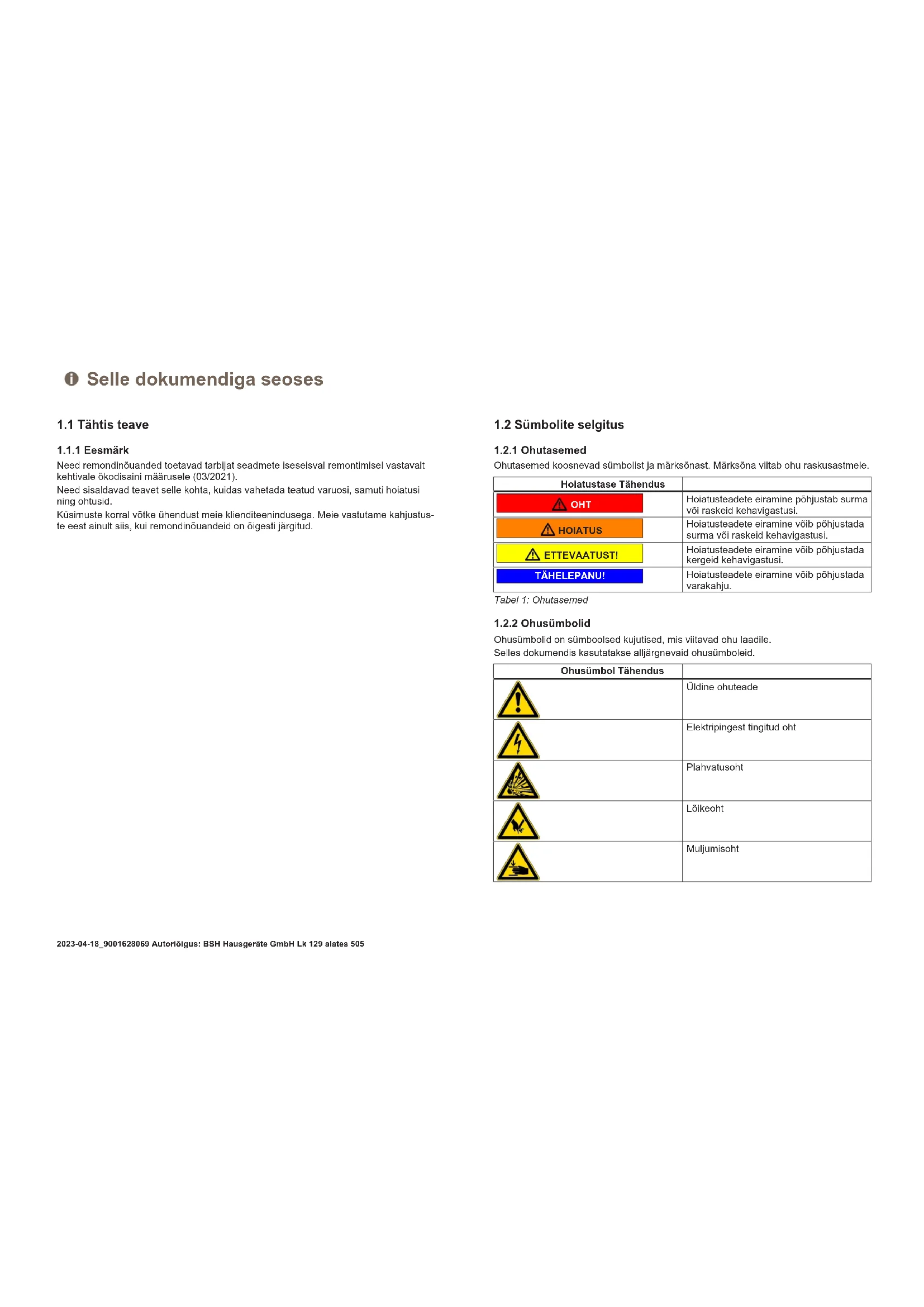

i Selle dokumendiga seoses

1.1 Tähtis teave

1.1.1 Eesmärk

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutasemed

Ohutasemed koosnevad sümbolist ja märksönast. Märksöna viitab ohu raskusastmele.

Hoiatustase Tähendus
	OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
	HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
	ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI		Hoiatusteadete eiramine võib põhjustada varakahju.

Tabel 1: Ohutasemed

1.2.2 Ohusümbolid

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
		Üldine ohuteade
		Elektripingest tingitud oht
		Plahvatusoht
		Lõikeoht
		Muljumisoht

i Selle dokumendiga seoses

Ohusümbol Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Ohu tüüp ja allikas!

Ohu/hoiatuse eiramise võimalikud tagajärjed.

- Meetmed ja ettevaatusabinõud ohu vältimiseks.

Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks.

- Enne remonditöödega alustamist ühendage seadmed elektrivörgust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld. sümbol Tähendus
	Erinõuande tunnus (tekst ja/või graafik)
	Lihtsa nõuande tunnus (ainult tekst)
	Videojuhendi lingi tunnus

Üld. sümbol Tähendus
	Vajalike tööriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme ek-raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Köik kodumasinad

■ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki!
■ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist.
- Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

■ Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, törkeotsingu ja hoolduse käigus

■ Kandke turvakingi.
■ Kinnitage rasked osad allakukkumise vastu.
- Ärge toppige kehaosi liikuvate osade vahele.
Oht seadme ohutusele/talitlusele!
■ Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht!

- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte.

Tööriistad ja abinõud

Määramine Üksikasjad Kujutised
Kailserie[00342013]	60 cm × 50 cm
Iminapp[00342224]	∅50 mm
Tähtotsik TX20[00340865]	6,3 mm (1/4 tolli)
Abitööriist[00342180]	Tööriist plastosade lahtitege-miseks "magic tool"

Remont

4.1 Uksetihendi vahetamine

Nõue:

Uks on lahti.

1. Tömmake uksetihend soonest välja.

Uksetihend on eemaldatud.

Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd.

Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida.

Väikesed augud uksetihendis on vajalikud öhutuseks. Need ei ole tootmisvead.

Remont

1. Kontrollige, kas tihendi soon on terve.

1. if Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

3.

Uksetihendi kerge köverdumine on normaalne ega mõjuta selle toimivust. Soovitatav on uksetihend enne seadmesse paigaldamist sirgu tömmata.

Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

1. Lükake tihendi otsad soone üla- ja alanurka.

Uksetihend on paigaldatud.

Remont

4.2 Tasapinnalise hinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Mööbliuks on eemaldatud. Vt paigaldusjuhiseid.
Uks on lahti.

4.2.1 Tasapinnalise hinge eemaldamine

1. 1. Keerake lahti neli kruvi (1).

2. Libistage ülemine uks välja ja eemaldage see (2).

1. 1. Eemaldage neli kruvi (1).

2. Eemaldage hinged (2).

Ülemise ukse hinged on eemaldatud.

1. 1. Keerake lahti neli kruvi (1).

2. Libistage alumine uks välja ja eemaldage see (2).

1. 1. Eemaldage neli kruvi (1).

2. Eemaldage hinged (2).

Alumise ukse hinged on eemaldatud.

Remont

4.2.2 Tasapinnalise hinge paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.3 Lükandhinge vahetamine

Eritööriistad:

Tähtotsik TX20 6,3 mm (1/4 tolli) [00340865]

Nõue:

Seade on toitest lahutatud.
Mööbliuks ja seadme uks on eraldatud. Vt paigaldusjuhiseid.

4.3.1 Lükandhinge eemaldamine

1. 1. Keerake lahti kaks kruvi (1).

2. Eemaldage ülemise ukse ülemine hing (2).

3. Eemaldage ülemine uks (3).
4. Keerake lahti kaks kruvi (4).
5. Eemaldage alumise ukse ülemine hing (5).
6. Eemaldage alumine uks (6)

Hinged on eemaldatud.

4.3.2 Lükandhinge paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.4 Riiuli vahetamine

Nõue:

Uks on lahti.

4.4.1 Riiuli eemaldamine

▶ Tömmake riiul välja.

Riiul on eemaldatud.

4.4.2 Riiuli paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.5 Ukseraami vahetamine

Nõue:

Uks on lahti.

4.5.1 Ukseraami eemaldamine

Töstke ukseraam üles.

Ukseraam on eemaldatud.

4.5.2 Ukseraami paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.6 Puu- ja köögiviljamahuti vahetamine

Nõue:

Uks on lahti.

4.6.1 Puu- ja köögiviljamahuti eemaldamine

1. Tömmake puu- ja köögiviljade mahuti nii kaugele välja, kui see ulatub.
2. 1. Töstke puu- ja köögiviljamahutit esiosast (1).

3. Eemaldage mahuti (2).

Puu- ja köögiviljamahuti on eemaldatud.

4.6.2 Puu- ja köögiviljamahuti paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.7 Külmutatud toidu mahuti vahetamine

Nõue:

Uks on lahti.

4.7.1 Külmutatud toidu mahuti eemaldamine

1. Tömmake külmutatud toidu mahuti täielikult välja (1).
2. Eemaldage külmutatud toidu mahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.7.2 Külmutatud toidu mahuti paigaldamine

- Paigaldage vastupidises järjekorras.

Remont

4.8 Külgmise LED-tule vahetamine

Eritööriistad:

Iminapp ∅50 mm [00342224]

Tele seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht. ► Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. ► Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

- Enne remonditöödega alustamist ühendage seadmed elektrivörgust lahti vähemalt 60 sekundit varem.

Teravad servad! Lõikehaavad ► Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Uks on lahti.
Riiulid on eemaldatud.

4.8.1 Külgmise LED-tule eemaldamine

1. Kleepige kaks iminappa külgmise LED-tule katte külge.

2. Tömmake iminappasid ühe keerava liigutusega ettepoole.

LED-tule kate on eemaldatud.

Remont

1. Eemaldage LED-moodul.

Külgmine LED-tuli on eemaldatud.

4.8.2 Külgmise LED-tule paigaldamine

Kuna elektripirni katte konksud vöivad eemaldamise ajal hölpsasti puruneda, sisaldab külgmise LED-tule varukomplekt LED-moodulit ja tule katet.

▶ Paigaldage vastupidises järjekorras.

Remont

4.9 Ülemise LED-lambi vahetamine

Eritööriistad:

©

Abitööriist Tööriist plastosade lahtitegemiseks

"magic tool"

[00342180]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht. ► Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. ► Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm ► Enne remonditöödega alustamist ühendage seadmed elektrivörgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad! Lõikehaavad ► Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Uks on lahti.

4.9.1 Ülemise LED-lambi eemaldamine

1. 1. Libistage lambi haakide (1) vabastamiseks demonteerimistööriist ülemise LED-lambi ja külmiku sahtli sisekülje vahele.
2. Eemaldage ülemine LED-lamp (2).

1. Lahutage ülemise LED-lambi elektriühendus.
   Ülemine LED-lamp on eemaldatud.

4.9.2 Ülemise LED-lambi paigaldamine

▶ Paigaldage vastupidises järjekorras.

Remont

4.10 Külmiku LED-lambi vahetamine

Eritööriistad:

©

Abitööriist Tööriist plastosade lahtitegemiseks "magic tool"

[00342180]

Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik!

OHT

Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht. ► Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. ► Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

OHT

Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm ► Enne remonditöödega alustamist ühendage seadmed elektrivörgust lahti vähemalt 60 sekundit varem.

ETTEVAATUST!

Teravad servad! Lõikehaavad ► Kandke kaitsekindaid.

Nõue:

Seade on toitest lahutatud.
Uks on lahti.

4.10.1 Külmiku LED-lambi eemaldamine

1. Libistage demonteerimistööriist vahe tekitamiseks (1) lambi körvale lambi ja korpuse vahele.
2. Libistage demonteerimistööriist lambi fikseerimishaagi teisele küljele ja keerake seda edasi (2).
3. Eemaldage külmiku LED-lamp (3).

Külmiku LED-lamp on lahutatud.

Külmiku LED-lamp on eemaldatud.

4.10.2 Külmiku LED-lambi paigaldamine

▶ Paigaldage vastupidises järjekorras.
