Monter la lampe LED du congélateur................................................190 Conseils de réparation-Réfrigérateur / Congélateur combiné 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages170à505A propos de ce document

Les conseils de réparation qui suivent aident le consommateur à réparer l’appareil par lui-même, conformément au règlement sur l’écoconception (en vigueur en 03/2021). Ils contiennent des informations sur l'échange de certaines pièces détachées, ainsi que des avertissements et risques. Pour toute question, veuillez contacter notre service après-vente. Nous ne serons res- ponsables des dommages que si les indications de réparation ont été suivies correcte- ment.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d’un symbole et d’un terme d’avertissement. Le mot d’avertissement caractérise la gravité du danger. Niveau de dangerosité Signification DANGER Le non respect de la consigne d’avertis- sement provoque la mort ou des bles- sures graves. AVERTISSEMENT Le non respect de la consigne d’avertis- sement peut provoquer la mort ou des blessures graves. PRUDENCE Le non respect de la consigne d’avertis- sement peut provoquer des blessures lé- gères. ATTENTION! Le non respect de la consigne d’avertis- sement peut provoquer des dégâts maté- riels. Tableau1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger. Ce document utilise les symboles de danger suivants: Symbole de danger Signification Consigne d’avertissement générale Danger engendré par la tension élec- trique Risque d'explosion Risque de blessures par coupure A propos de ce document 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages171à505Symbole de danger Signification Risque de blessures par écrasement Danger engendré par des surfaces très chaudes Danger engendré par un champ magné- tique puissant Danger engendré par un rayonnement non ionisant Tableau2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d’avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme. DANGER Type et source du danger!! Conséquences possibles en cas de non-respect du danger / de l'avertis- sement. ▶ Mesures et interdictions pour éviter le danger. L’exemple suivant montre une consigne d’avertissement mettant en garde contre le risque d’électrocution. La mesure permettant d'éviter le danger est nommée. DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. ▶ Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants: Symbole général Signification Caractérisation d'une astuce particulière (texte et/ou graphique) Caractérisation d'une astuce simple (texte seul) Caractérisation d'un lien vers une vidéo Caractérisation d'outils nécessaires Caractérisation de conditions nécessaires Caractérisation d'une condition (si... , alors ...) Caractérisation d'un résultat Start Caractérisation d'une touche ou surface de commande [00123456] Caractérisation d'une référence de pièce Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur) Tableau3: Symboles généraux A propos de ce document 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages172à505Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension! ¡ Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique! ¡ Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la ré- paration. ¡ Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régula- tions spécifiques nationales. Risque de blessures par coupure sur des bords tranchants! ¡ Porter des gants de protection. Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles ¡ Porter des chaussures de protection. ¡ Sécuriser les composants lourds contre le risque de chute. ¡ Ne pas coller les pièces du châssis sur les composants mobiles. Risque lié à la sécurité / fonction de l'appareil! ¡ Utiliser uniquement des pièces détachées d'origine. Risque d'endommagement des composants sensibles aux décharges électrostatiques! ¡ Ne pas toucher les modules, ni leur connexions et pistes conductrices. Sécurité 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages173à505Outils et aides Désignation Détails Images Tissu de protection [00342013] 60cm x 50cm Ventouse [00342224] Ø50 mm Embout Torx TX20 [00340865] 6,3mm (1/4") Outil auxiliaire [00342180] Pour le démontage de pièces plastique, "outil magique" Outils et aides 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages174à505Réparation

4.1 Remplacer le joint de porte

Pré-requis: La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

2. Retirer le joint de porte de la rainure.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

L’épaisseur du nouveau joint de porte peut différer légèrement de celle de l’ancien. Cela n’affectera en rien la fermeture ou le fonctionnement à long terme de la porte. Si votre appareil est doté de charnière ou d’attaches de charnières ajus- tables, vous pourrez optimiser le comportement de fermeture par la suite. Les petits trous latéraux dans les joints de porte sont fonctionnels (néces- saires pour la ventilation). Il ne s’agit pas de défauts de production. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages175à5051. S’assurer de l’absence de dégâts dans les rainures qui doivent accueillir le joint.

Si la rainure de joint est endommagée. - Contacter le service après-vente.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l’insérer dans l’appareil. Réchauffer le joint de porte avec un sèche-cheveux ou de l’eau chaude et le refor- mer manuellement.

4. Pousser les coins du joint en haut et en bas dans la rainure.

Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages176à5055. Enfoncer progressivement le joint dans la rainure. Le joint de porte est installé. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages177à5054.2 Remplacer la charnière plate Outillage nécessaire: Embout Torx TX20 6,3mm (1/4") [00340865] AVERTISSEMENT Appareils lourds et volumineux! Blessures dorsales et musculaires ▶ Seuls des spécialistes dûment formés devraient retirer la porte de l’appareil. ▶ Pour déplacer l’appareil, deuxpersonnes sont nécessaires. ▶ Utiliser seulement des outils et de l’équipement appropriés. PRUDENCE Arêtes vives ! Blessures par coupure ▶ Porter des gants de protection. PRUDENCE Ouvrir la zone de charnière! Écrasement/coincement des doigts ▶ Ne pas insérer les doigts dans la zone de la charnière. ▶ Porter des gants de protection. PRUDENCE Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent. ▶ Sécuriser les composants contre le risque de chute. ATTENTION! Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d’autres parties de l’appareil ou à la propriété du client, p. ex. au plancher. ▶ Sécuriser les composants contre le risque de chute. Pré-requis: Appareil est déconnecté de l'alimentation. La porte du meuble est retirée. Voir les instructions de montage. La porte est ouverte.

4.2.1 Retirer la charnière plate

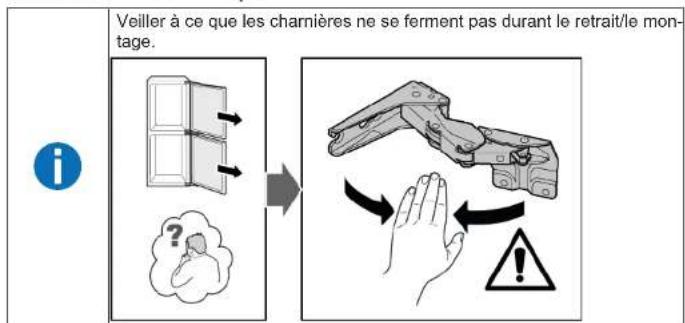

Veiller à ce que les charnières ne se ferment pas durant le retrait/le mon- tage.

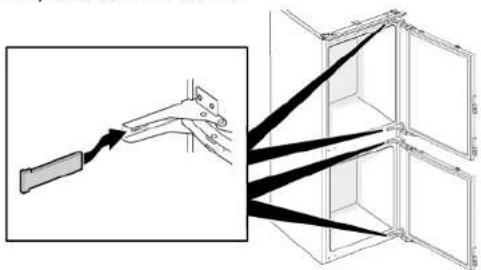

1. Retirer quatre caches de charnière.

Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages178à5052. 1. Desserrer quatre vis (1).

2. Faire glisser la porte supérieure pour l’extraire (2).

Les charnières supérieures de la porte sont retirées.

4. 1. Desserrer quatre vis (1).

2. Faire glisser la porte inférieure pour l’extraire (2).

Les charnières de la porte sont retirées. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages179à5054.2.2 Monter la charnière plate

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages180à5054.3 Remplacer la charnière à glissière Outillage nécessaire: Embout Torx TX20 6,3mm (1/4") [00340865] AVERTISSEMENT Appareils lourds et volumineux! Blessures dorsales et musculaires ▶ Seuls des spécialistes dûment formés devraient retirer la porte de l’appareil. ▶ Pour déplacer l’appareil, deuxpersonnes sont nécessaires. ▶ Utiliser seulement des outils et de l’équipement appropriés. PRUDENCE Arêtes vives ! Blessures par coupure ▶ Porter des gants de protection. PRUDENCE Risque de pièces qui chutent en raison de vis trop lâches! Blessures dues à des pièces qui chutent. ▶ Sécuriser les composants contre le risque de chute. ATTENTION! Risque de pièces qui chutent en raison de vis trop lâches! Dommages à d’autres parties de l’appareil ou à la propriété du client, p. ex. au plancher. ▶ Sécuriser les composants contre le risque de chute. Pré-requis: Appareil est déconnecté de l'alimentation. La porte du meuble et la porte de l’appareil sont séparées. Voir les instructions de montage.

4.3.1 Démonter la charnière à glissière

1. 1. Dévisser deux vis (1).

2. Retirer la charnière supérieure de la porte supérieure (2)

3. Retirer la porte supérieure (3).

4. Dévisser deux vis (4).

5. Retirer la charnière supérieure de la porte inférieure (5).

6. Retirer la porte inférieure (6).

Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages181à5052. 1. Retirer quatre vis (1).

2. Retirer les charnières inférieures (2).

Les charnières sont retirées.

4.3.2 Monter la charnière à glissière

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages182à5054.4 Remplacer la tablette Pré-requis: La porte est ouverte.

Extraire la tablette. La tablette est retirée.

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages183à5054.5 Remplacer l'étagère de la porte Pré-requis: La porte est ouverte.

4.5.1 Retirer l'étagère de la porte

Soulever l'étagère de la porte. L'étagère de la porte est retirée.

4.5.2 Monter l'étagère de la porte

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages184à5054.6 Remplacer le bac de fruits et légumes Pré-requis: La porte est ouverte.

4.6.1 Retirer le bac de fruits et légumes

1. Extraire complètement le bac de stockage de fruits et légumes.

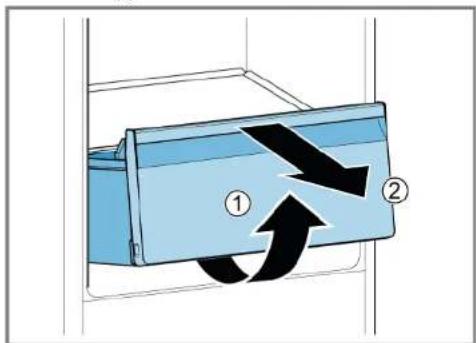

2. 1. Soulever le bac de fruits et légumes par l’avant (1).

2. Retirer le bac (2).

Le bac de fruits et légumes est retiré.

4.6.2 Monter le bac de fruits et légumes

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages185à5054.7 Remplacer le bac d'aliments congelés Pré-requis: La porte est ouverte.

4.7.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).

2. Retirer le bac d'aliments congelés (2).

Le bac d'aliments congelés est retiré.

4.7.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages186à5054.8 Echange de l'éclairage LED latéral Outillage nécessaire: Ventouse Ø50 mm [00342224] Votre appareil est équipé d’un éclairage LED ne demandant pas d’entre- tien. Les réparations de cet éclairage sont exclusivement réservées au ser- vice après-vente ou à des spécialistes autorisés! DANGER Risque d'électrocution en raison de pièces sous tension! Risque d'électrocution en cas de réparation non conforme ▶ Les pièces électriques doivent être réparées par des techniciens qualifiés. ▶ Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales. DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. ▶ Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation. PRUDENCE Arêtes vives ! Blessures par coupure ▶ Porter des gants de protection. Pré-requis: Appareil est déconnecté de l'alimentation. La porte est ouverte. Les clayettes sont retirées.

4.8.1 Démontage de l'éclairage LED latéral

1. Poser deux ventouses au niveau du cache de l'éclairage LED latéral.

2. Tirer les ventouses vers l'avant par un mouvement rotatif.

Le cache de l'éclairage LED est retiré. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages187à5053. Retirer le module LED. L'éclairage LED latéral est retiré.

4.8.2 Montage de l'éclairage LED latéral

Comme les crochets du cache de l'éclairage latéral peuvent casser faci- lement lors du retrait, la pièce détachée comprend le module LED et le cache de l'éclairage.

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages188à5054.9 Remplacer la lampe LED supérieure Outillage nécessaire: Outil auxiliaire Pour le démontage de pièces plas- tique, "outil magique" [00342180] Votre appareil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après- vente ou un technicien autorisé! DANGER Risque d'électrocution en raison de pièces sous tension! Risque d'électrocution en cas de réparation non conforme ▶ Les pièces électriques doivent être réparées par des techniciens qualifiés. ▶ Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales. DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. ▶ Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation. PRUDENCE Arêtes vives ! Blessures par coupure ▶ Porter des gants de protection. Pré-requis: Appareil n'est pas sous tension. La porte est ouverte.

4.9.1 Retirer la lampe LED supérieure

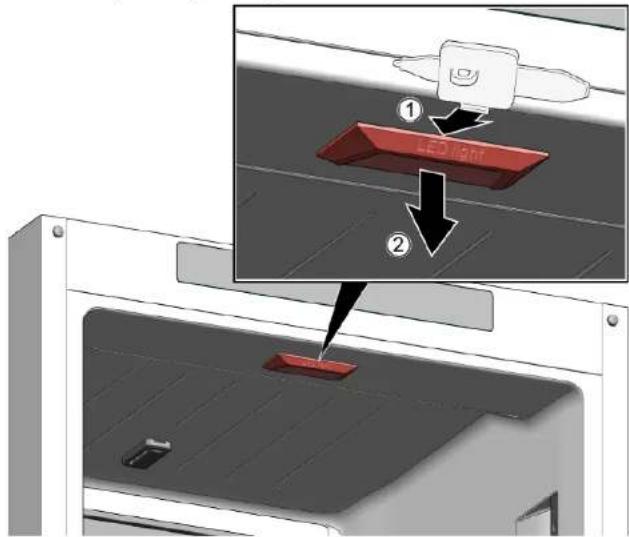

1. 1. Glisser l’outil de démontage entre la lampe LED supérieure et la couche inter-

médiaire du compartiment réfrigérateur pour libérer les crochets de la lampe (1).

2. Retirer la lampe LED supérieure (2).

2. Débrancher la connexion électrique de la lampe LED supérieure.

La lampe LED supérieure est retirée.

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages189à5054.10 Remplacer la lampe LED du congélateur Outillage nécessaire: Outil auxiliaire Pour le démontage de pièces plas- tique, "outil magique" [00342180] Votre appareil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après- vente ou un technicien autorisé! DANGER Risque d'électrocution en raison de pièces sous tension! Risque d'électrocution en cas de réparation non conforme ▶ Les pièces électriques doivent être réparées par des techniciens qualifiés. ▶ Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales. DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. ▶ Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation. PRUDENCE Arêtes vives ! Blessures par coupure ▶ Porter des gants de protection. Pré-requis: Appareil n'est pas sous tension. La porte est ouverte.

4.10.1 Retirer la lampe LED du congélateur

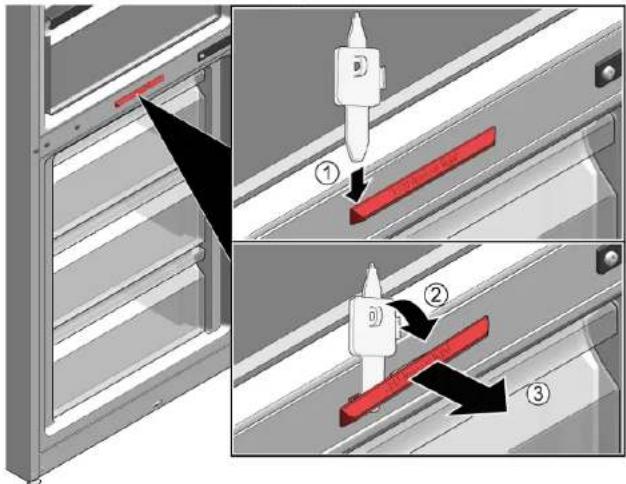

1. Glisser l’outil de démontage entre le diffuseur et le boîtier de la lampe sur le

côté de la lampe pour créer un espace (1).

2. Glisser l’outil de démontage de l’autre côté du crochet de fixation de la lampe

et le faire pivoter vers l’avant (2).

3. Retirer la lampe LED du congélateur (3).

La lampe LED du congélateur est débranchée. La lampe LED du congélateur est retirée.

4.10.2 Monter la lampe LED du congélateur

Le montage s'effectue dans l’ordre chronologique inverse. Réparation 2023-04-18_9001628069 Copyright par BSH Hausgeräte GmbH Pages190à505Zu diesem Dokument......................................................................192
