GEBRUIKSAANWIJZING KI86VVFE0 SIEMENS

1.1 Belangrijke informatie

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021). Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden ver- vangen met inbegrip van waarschuwingen en gevaren. Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprake- lijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan. Waarschuwingsniveau Betekenis GEVAAR Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel. WAARSCHUWING Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden. VOORZICHTIG Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden. LET OP! Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden. Tabel1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar. De volgende gevarensymbolen worden in dit document gebruikt: Gevarensymbool Betekenis Algemene waarschuwing Gevaar voor elektrische spanning Ontploffingsgevaar Snijgevaar Over dit document 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.87van505Gevarensymbool Betekenis Beknellingsgevaar Gevaar voor hete oppervlakken Gevaar voor sterke magnetische velden Gevaar voor niet-ioniserende straling Tabel2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur. GEVAAR Soort gevaar en bron van het gevaar! Mogelijke gevolgen van het negeren van het gevaar / de waarschuwing. ▶ Maatregelen en verboden om het gevaar te voorkomen. In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het ge- vaar te vermijden wordt vermeld. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie ▶ Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt: Alg. symbool Betekenis Identificatie van een speciale tip (tekst en/ of afbeelding) Identificatie van een eenvoudige tip (tekst) Identificatie van een link naar een video- instructie Identificatie van vereiste gereedschappen Identificatie van vereiste voorwaarden Identificatie van een voorwaarde (als ..., dan ...) Identificatie van een resultaat Start Identificatie van een toets of knop [00123456] Identificatie van een materiaalnummer Status Identificatie van weergegeven tekst / ven- ster (in het display van het apparaat) Tabel3: Algemene symbolen Over dit document 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.88van505Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen! ¡ Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden! ¡ Koppel het apparaat minstens 60seconden los van het stroomnet voordat u met de werkzaamheden begint. ¡ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren. Gevaar voor letsel aan scherpe randen! ¡ Draag veiligheidshandschoenen. Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten ¡ Draag veiligheidsschoenen. ¡ Beveilig zware componenten tegen vallen. ¡ Steek geen lichaamsdelen in bewegende componenten. Gevaar voor de veiligheid / werking van het apparaat! ¡ Gebruik uitsluitend originele reserveonderdelen. Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)! ¡ Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan. Veiligheid 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.89van505Gereedschappen en hulpmiddelen Benaming Details Afbeeldingen Beschermdoek [00342013] 60cm x 50cm Zuignap [00342224] Ø50 mm Torxbit TX20 [00340865] 6,3mm (1/4") Hulpgereedschap [00342180] Gereedschap voor loshalen uit kunststof onderdelen, "magic tool" Gereedschappen en hulpmiddelen 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.90van505Reparatie

4.1 Deurafdichting vervangen

Voorwaarde: Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

2. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn. Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren. De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.91van5051. Controleer de sleuf voor de afdichting op schade.

Als de sleuf voor de afdichting is beschadigd: - Neem contact op met de klantenservice.

Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt. Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

4. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.92van5055. Druk de hele afdichting stap voor stap in de sleuf. De deurafdichting wordt gemonteerd. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.93van5054.2 Plat scharnier vervangen Speciale hulpmiddelen: Torxbit TX20 6,3mm (1/4") [00340865] WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ▶ De werkzaamheid van het verwijderen van de apparaatdeur mag alleen worden uitgevoerd door speciaal opgeleid personeel. ▶ Om het apparaat te verplaatsen zijn twee mensen nodig. ▶ Gebruik alleen geschikte gereedschappen en apparatuur. VOORZICHTIG Scherpe randen! Snijletsel ▶ Draag veiligheidshandschoenen. VOORZICHTIG Maak het scharniergedeelte open! Beknelling/afklemming van vingers ▶ Steek uw vingers niet in het scharniergedeelte. ▶ Draag veiligheidshandschoenen. VOORZICHTIG Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen. ▶ Beveilig component tegen vallen. LET OP! Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thuis bij- voorbeeld aan de vloer. ▶ Beveilig component tegen vallen. Voorwaarde: Apparaat is losgekoppeld is van de stroomvoorziening. Meubeldeur wordt verwijderd. Zie montage-instructie. Deur is open.

4.2.1 Plat deurscharnier verwijderen

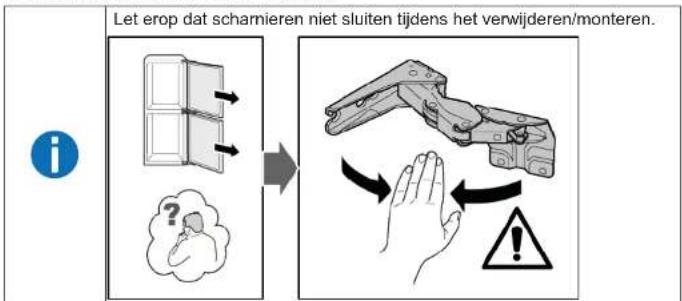

Let erop dat scharnieren niet sluiten tijdens het verwijderen/monteren.

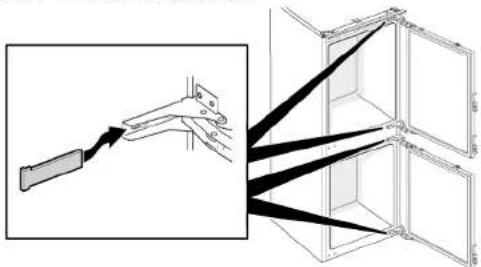

1. Verwijder vier scharnierafdekkingen.

Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.94van5052. 1. Draai vier schroeven los (1).

2. Schuif de bovendeur eruit en verwijder hem (2).

3. 1. Verwijder vier schroeven (1).

2. Verwijder scharnieren (2).

Scharnieren van bovendeur worden verwijderd.

4. 1. Draai vier schroeven los (1).

2. Schuif de onderdeur eruit en verwijder hem (2).

5. 1. Verwijder vier schroeven (1).

2. Verwijder scharnieren (2).

Scharnieren van onderdeur worden verwijderd. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.95van5054.2.2 Plat scharnier monteren

Monteer in omgekeerde volgorde. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.96van5054.3 Sleepscharnier vervangen Speciale hulpmiddelen: Torxbit TX20 6,3mm (1/4") [00340865] WAARSCHUWING Zware, omvangrijke apparaten! Rug- en spierletsel ▶ De werkzaamheid van het verwijderen van de apparaatdeur mag alleen worden uitgevoerd door speciaal opgeleid personeel. ▶ Om het apparaat te verplaatsen zijn twee mensen nodig. ▶ Gebruik alleen geschikte gereedschappen en apparatuur. VOORZICHTIG Scherpe randen! Snijletsel ▶ Draag veiligheidshandschoenen. VOORZICHTIG Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen. ▶ Beveilig component tegen vallen. LET OP! Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thuis bij- voorbeeld aan de vloer. ▶ Beveilig component tegen vallen. Voorwaarde: Apparaat is losgekoppeld is van de stroomvoorziening. Meubeldeur en apparaatdeur zijn gescheiden. Zie montage-instructie.

4.3.1 Sleepscharnier verwijderen

1. 1. Draai de twee schroeven los (1).

2. Verwijder het bovenste scharnier van de bovendeur (2).

3. Verwijder de bovendeur (3).

4. Draai de twee schroeven los (4).

5. Verwijder het bovenste scharnier van de onderdeur (5).

6. Verwijder de onderdeur (6).

Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.97van5052. 1. Verwijder vier schroeven (1).

2. Verwijder de onderste scharnieren (2).

Scharnieren worden verwijderd.

Monteer in omgekeerde volgorde. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.98van5054.4 Plateau vervangen Voorwaarde: Deur is open.

4.4.1 Plateau verwijderen

Trek het plateau eruit. Plateau wordt verwijderd.

Monteer in omgekeerde volgorde. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.99van5054.5 Deurrek vervangen Voorwaarde: Deur is open.

4.5.1 Deurrek verwijderen

Licht het deurrek omhoog. Deurrek wordt verwijderd.

Monteer in omgekeerde volgorde. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.100van5054.6 Groente- en fruitlade vervangen Voorwaarde: Deur is open.

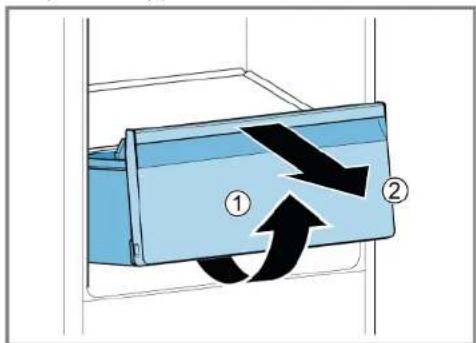

4.6.1 Groente- en fruitlade verwijderen

1. Trek de groente- en fruitlade zo ver mogelijk naar buiten.

2. 1. Til de groente- en fruitlade aan de voorkant op (1).

2. Verwijder de lade (2).

De groente- en fruitlade wordt verwijderd.

Monteer in omgekeerde volgorde. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.101van5054.7 Vrieslade vervangen Voorwaarde: Deur is open.

4.7.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1).

2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

Monteer in omgekeerde volgorde. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.102van5054.8 LED-zijlicht vervangen Speciale hulpmiddelen: Zuignap Ø50 mm [00342224] Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze verlichting mag alleen maar door de klantenservice of geautori- seerde monteurs worden vervangen! GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie ▶ Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd. ▶ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie ▶ Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af. VOORZICHTIG Scherpe randen! Snijletsel ▶ Draag veiligheidshandschoenen. Voorwaarde: Apparaat is losgekoppeld is van de stroomvoorziening. Deur is open. Plateaus worden verwijderd.

4.8.1 LED-zijlicht verwijderen

1. Plak twee zuignappen op de afdekking van het LED-zijlicht.

2. Trek de zuignappen in één draaiende beweging naar voren.

Afdekking van het LED-licht wordt verwijderd. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.103van5053. Verwijder de LED-module. LED-zijlicht wordt verwijderd.

4.8.2 LED-zijlicht installeren

Door de lampafdekking kunnen haken gemakkelijk breken tijdens het verwijderingsproces. Reserveonderdeel LED-zijlicht is de set die ook de LED-module en lichtafdekking bevatten.

Monteer in omgekeerde volgorde. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.104van5054.9 Bovenste LED-lamp vervangen Speciale hulpmiddelen: Hulpgereedschap Gereedschap voor loshalen uit kunst- stof onderdelen, "magic tool" [00342180] Uw apparaat heeft een onderhoudsvrije LED-lamp. Deze lampen mogen alleen maar door de klantenservice of geautoriseer- de monteurs worden vervangen! GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie ▶ Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd. ▶ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie ▶ Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af. VOORZICHTIG Scherpe randen! Snijletsel ▶ Draag veiligheidshandschoenen. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Deur is open.

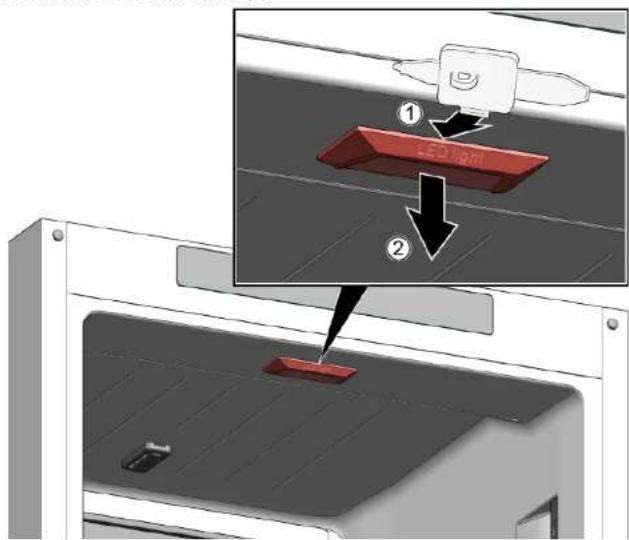

4.9.1 Bovenste LED-lamp verwijderen

1. 1. Schuif het demontagegereedschap tussen de bovenste LED-lamp en de in-

nerliner van het koelvak om de lamphaken los te halen (1).

2. Verwijder bovenste LED-lamp (2).

2. Haal de elektrische aansluiting van de bovenste LED-lamp los.

De bovenste LED-lamp wordt verwijderd.

Monteer in omgekeerde volgorde. Reparatie 2023-04-18_9001628069 Auteursrecht BSH Hausgeräte GmbH Blz.105van5054.10 LED-vriesvaklamp vervangen Speciale hulpmiddelen: Hulpgereedschap Gereedschap voor loshalen uit kunst- stof onderdelen, "magic tool" [00342180] Uw apparaat heeft een onderhoudsvrije LED-lamp. Deze lampen mogen alleen maar door de klantenservice of geautoriseer- de monteurs worden vervangen! GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie ▶ Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd. ▶ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren. GEVAAR Gevaar voor een elektrische schok aan stroomvoerende onderde- len! Dood door elektrocutie ▶ Haal apparaten minstens 60 seconden voor u met reparaties be- gint van de stroomvoorziening af. VOORZICHTIG Scherpe randen! Snijletsel ▶ Draag veiligheidshandschoenen. Voorwaarde: Apparaat wordt van de stroomvoorziening afgehaald. Deur is open.

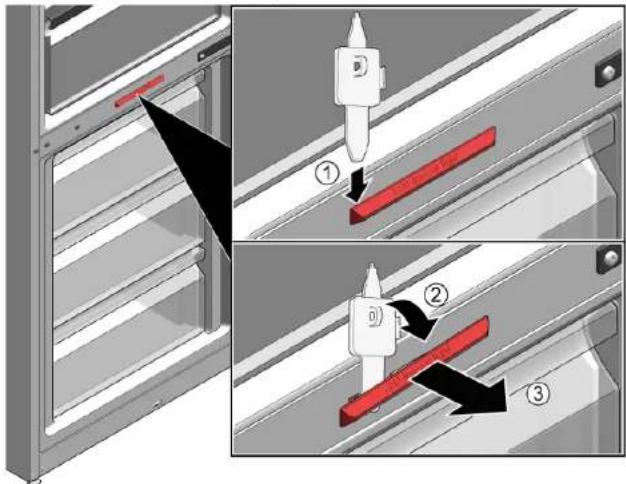

4.10.1 LED-vriesvaklamp verwijderen

1. Schuif het demontagegereedschap tussen de lamp en de behuizing aan de

zijkant van de lamp om een spleet te maken (1).

2. Schuif het demontagegereedschap naar de andere kant van de lampbevesti-

gingshaak en draai het naar voren (2).

3. Verwijder de LED-vriesvaklamp (3).

LED-vriesvaklamp wordt losgehaald. De LED-vriesvaklamp wordt verwijderd.
