MANUALE UTENTE KI86VVFE0 SIEMENS
▶ Extraire la tablette.

Consigli di riparazione - Combinazione frigorifero / congelatore
i Utilizzo del documento 255
1.1 Avvertenze importanti 255
1.1.1 Scopo 255
1.2 Spiegazione dei simboli 255
1.2.1 Livelli di pericolo 255
1.2.2 Simboli di pericolo.... 255
1.2.3 Struttura degli avvertimenti 256
1.2.4 Simboli generici 256
Sicurezza.... 257
2.1 Note generali sulla sicurezza.... 257
2.1.1 Tutti gli elettrodomestici.... 257
Strumenti e ausili.... 258
Riparazione.... 259
4.1 Sostituzione della guarnizione della porta 259
4.1.1 Smontaggio della guarnizione della porta 259
4.1.2 Montaggio della guarnizione della porta.... 259
4.2 Sostituzione della cerniera piatta 262
4.2.1 Smontaggio della cerniera piatta.... 262
4.2.2 Montaggio della cerniera piatta 264
4.3 Sostituzione della cerniera scorrevole.... 265
4.3.1 Smontaggio della cerniera scorrevole.... 265
4.3.2 Montaggio della cerniera scorrevole.... 266
4.4 Sostituzione del ripiano....267
4.4.1 Smontaggio del ripiano.... 267
4.4.2 Montaggio del ripiano 267
4.5 Sostituzione del balconcino della porta 268
4.5.1 Smontaggio del balconcino della porta 268
4.5.2 Montaggio del balconcino della porta 268
4.6 Sostituzione del cassetto frutta e verdura.... 269
4.6.1 Rimozione del cassetto frutta e verdura.... 269
4.6.2 Inserimento del cassetto frutta e verdura 269
4.7 Sostituzione del cassetto surgelati.... 270
4.7.1 Rimozione del cassetto surgelati.... 270
4.7.2 Inserimento del cassetto surgelati 270
4.8 Sostituzione della luce a LED laterale.... 271
4.8.1 Smontaggio della luce a LED laterale 271
4.8.2 Montaggio della luce a LED laterale 272

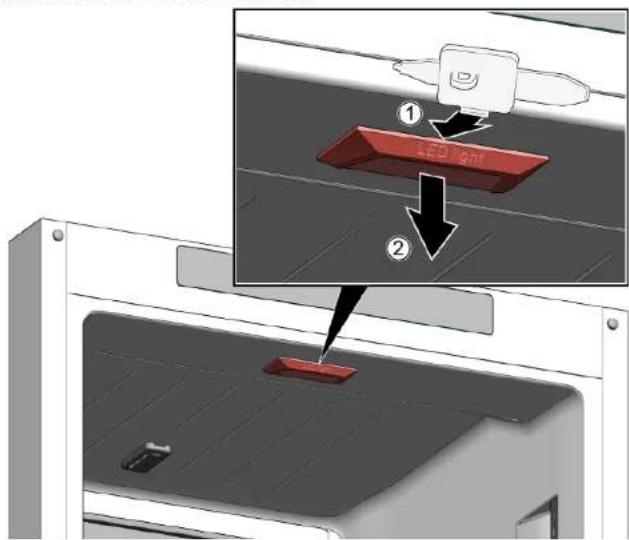

4.9 Sostituzione della luce superiore a LED.... 273
4.9.1 Smontaggio della luce superiore a LED 273
4.9.2 Montaggio della luce superiore a LED.... 273

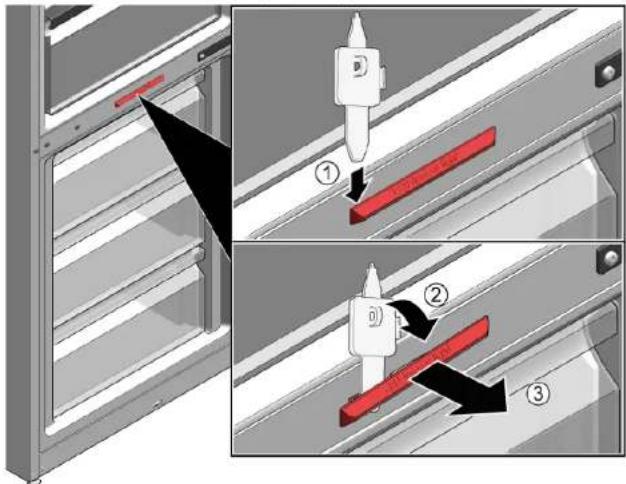

4.10 Sostituzione della luce a LED del congelatore.... 274
4.10.1 Smontaggio della luce a LED del congelatore 274
4.10.2 Montaggio della luce a LED del congelatore.... 274
i Utilizzo del documento
1.1 Avvertenze importanti
1.1.1 Scopo
Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).
Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.
In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.
1.2 Spiegazione dei simboli
1.2.1 Livelli di pericolo
I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.
| Livello di avvertimento Significato | |
| ⚠ PERICOLO | Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi. |
| ⚠ AVVERTENZA | Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi. |
| ⚠ ATTENZIONE | Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità. |
| ATTENZIONE! | Ignorare questo messaggio di avvertimento può comportare danni materiali. |
Tabella 1: Livelli di pericolo
1.2.2 Simboli di pericolo
I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.
Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:
| Simbolo di pericolo Significato | |
| Messaggio di avvertimento generico | |
| Pericolo di scossa elettrica | |
| Pericolo di esplosione | |
| Rischio di ferite da taglio | |
i Utilizzo del documento
| Simbolo di pericolo Significato | ||
![]() | Pericolo di schiacciamento | |
![]() | Pericolo derivante da superfici calde | |
![]() | Pericolo derivante da forti campi magnetici | |
![]() | Pericolo derivante da radiazioni non ionizzanti | |
Tabella 2: Simboli di pericolo
1.2.3 Struttura degli avvertimenti
Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.


PERICOLO
Tipo e origine del pericolo!
Possibili conseguenze in caso di pericolo/avvertimento ignorato.
▶ Misure e divieti volti a prevenire il pericolo.
L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.


PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.
1.2.4 Simboli generici
Nel presente manuale vengono utilizzati i seguenti simboli generici:
| Simbolo generico Significato | |
| Identificazione di un suggerimento speciale (testo e/o grafica) | |
| Identificazione di un suggerimento semplice (solo testo) | |
| Identificazione di un link per un video tutorial | |
| Identificazione degli strumenti necessari | |
| Identificazione delle condizioni previe necessarie | |
| Identificazione di una condizione (se ..., allora ...) | |
| Identificazione di un risultato | |
| Avvio Identificazione di un tasto o di un pulsante | |
| [00123456] Identificazione di un codice articolo | |
| Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio) | |
Tabella 3: Simboli generici
Sicurezza
2.1 Note generali sulla sicurezza
2.1.1 Tutti gli elettrodomestici
Rischio di scosse elettriche dovute a componenti sotto tensione!
- La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Rischio di lesioni causate da bordi taglienti!
■ Indossare guanti di protezione.
Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza
■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.
Rischio per il funzionamento o la sicurezza dell'apparecchio!
■ Utilizzare solo ricambi originali.
Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili
| Designazione Dettagli Immagini | ||
| Panno di protezione [00342013] | 60 cm x 50 cm | ![]() |
| Ventosa [00342224] | ∅50 mm | |
| Punta Torx TX20 [00340865] | 6,3 mm (1/4") | ![]() |
| Strumento ausiliario [00342180] | Per lo smontaggio di parti in plastica, "strumento magico". | ![]() |
Riparazione
4.1 Sostituzione della guarnizione della porta
Prerequisiti:
La porta è aperta.
4.1.1 Smontaggio della guarnizione della porta
- Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

- Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.
4.1.2 Montaggio della guarnizione della porta
| Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.I piccoli fori laterali nella guarnizione della porta sono funzionali (necessa-ri per la ventilazione). Non si tratta di difetti di produzione. |
Riparazione
- Controllare che la scanalatura della guarnizione non sia danneggiata.

- if Se la scanalatura della guarnizione è danneggiata.
-
Contattare l'assistenza tecnica.
-
i Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.
Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.
- Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

- Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione
4.2 Sostituzione della cerniera piatta
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]










Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta è rimosso. Vedere le Istruzioni di installazione.
La porta è aperta.
4.2.1 Smontaggio della cerniera piatta

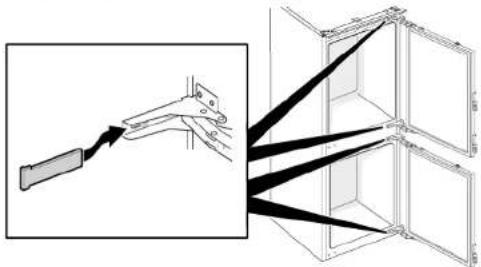

- Togliere le coperture delle quattro cerniere.

-

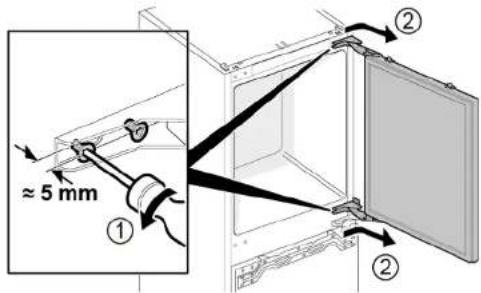

- Svitare le quattro viti (1).
-
Far scorrere e rimuovere la porta superiore (2).

-
- Togliere le quattro viti (1).
-
Togliere le cerniere (2).

→ Le cerniere superiori della porta sono rimosse.
-
- Svitare le quattro viti (1).
-
Far scorrere e rimuovere la porta inferiore (2).

-
- Togliere le quattro viti (1).
-
Togliere le cerniere (2).

Le cerniere inferiori della porta sono rimosse.
Riparazione
4.2.2 Montaggio della cerniera piatta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione
4.3 Sostituzione della cerniera scorrevole
Attrezzi speciali:
Punta Torx TX20 6,3 mm (1/4") [00340865]








Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
Il pannello della porta e la porta dell'apparecchio sono separate. Vedere le Istruzioni di installazione.

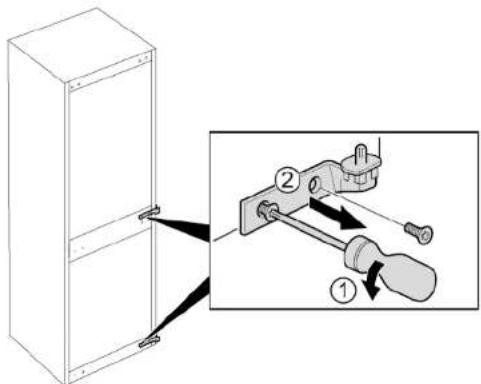

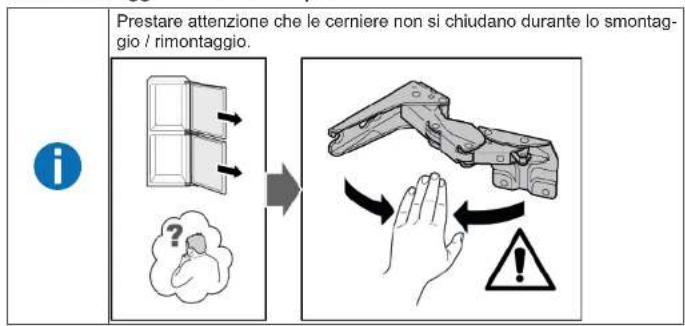

4.3.1 Smontaggio della cerniera scorrevole
-

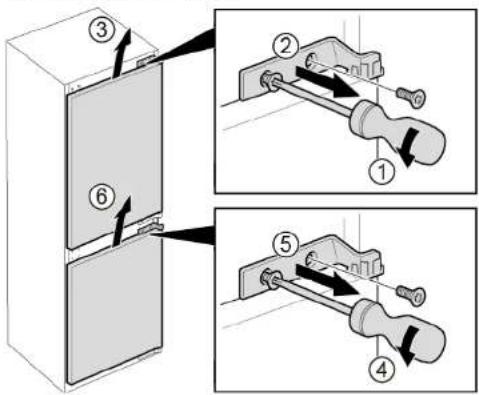

- Svitare le due viti (1).
-
Rimuovere la cerniera superiore della porta superiore (2).
- Togliere la porta superiore (3).
- Svitare le due viti (4).
- Rimuovere la cerniera superiore della porta inferiore (5).
- Togliere la porta inferiore (6).

-
- Togliere le quattro viti (1).
- Togliere le cerniere inferiori (2).

→ Le cerniere sono rimosse.
4.3.2 Montaggio della cerniera scorrevole
Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione
4.4 Sostituzione del ripiano
Prerequisiti:
La porta è aperta.
4.4.1 Smontaggio del ripiano
▶ Estrarre il ripiano.

Il ripiano è rimosso.
4.4.2 Montaggio del ripiano
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.5 Sostituzione del balconcino della porta
Prerequisiti:
La porta è aperta.
4.5.1 Smontaggio del balconcino della porta
- Tirare il balconcino della porta verso l'alto.

Il balconcino della porta è rimosso.
4.5.2 Montaggio del balconcino della porta
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.6 Sostituzione del cassetto frutta e verdura
Prerequisiti:
La porta è aperta.

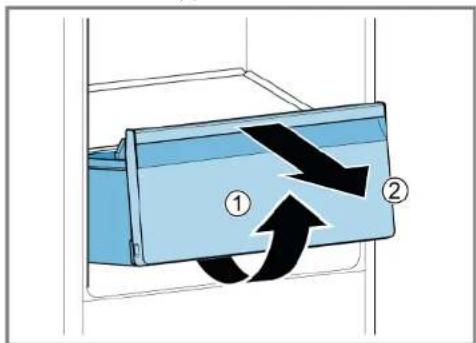

4.6.1 Rimozione del cassetto frutta e verdura
- Estrarre il cassetto frutta e verdura il più possibile.
-
- Sollevare il cassetto frutta e verdura dalla parte anteriore (1).
- Rimuovere il cassetto (2).

Il cassetto frutta e verdura è rimosso.
4.6.2 Inserimento del cassetto frutta e verdura
Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione
4.7 Sostituzione del cassetto surgelati
Prerequisiti:
La porta è aperta.
4.7.1 Rimozione del cassetto surgelati

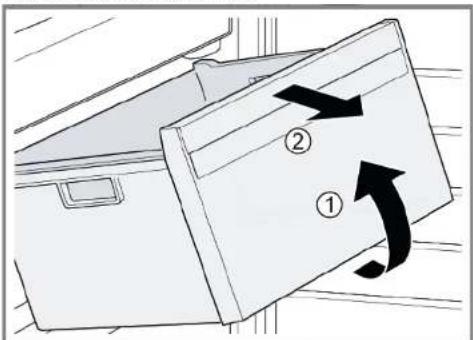

- Estrarre completamente il cassetto surgelati (1).
- Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.
4.7.2 Inserimento del cassetto surgelati
Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

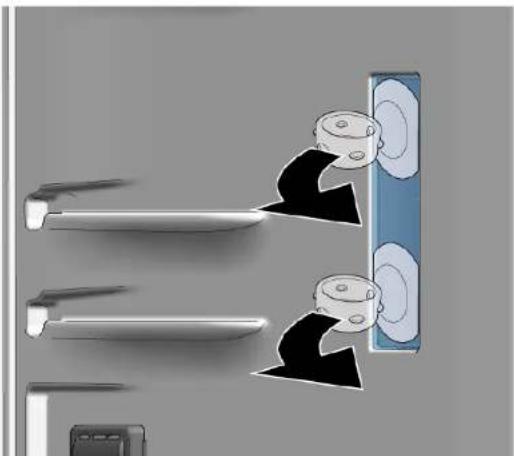

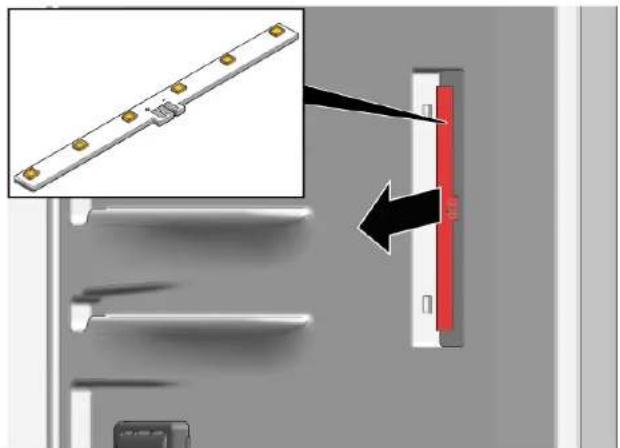

4.8 Sostituzione della luce a LED laterale
Attrezzi speciali:

Ventosa ∅50 mm [00342224]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza clienti o da tecnici autorizzati!

Rischio di scosse elettriche dovute a componenti sotto tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.


Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.


Bordi taglienti!
Ferite da taglio - Indossare guanti di protezione.
Prerequisiti:
L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
I ripiani sono rimossi.
4.8.1 Smontaggio della luce a LED laterale
-
Fissare due ventose al coperchio della luce a LED laterale.
-
Tirare le ventose in avanti con un unico movimento rotatorio.

Il coperchio della luce a LED è rimosso.
Riparazione
- Togliere il modulo LED.

La luce a LED laterale è rimossa.
4.8.2 Montaggio della luce a LED laterale

Poiché i fermi del coperchio della luce si rompono facilmente durante lo smontaggio, il ricambio della luce a LED comprende il modulo a LED e il relativo coperchio.
Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione
4.9 Sostituzione della luce superiore a LED
Attrezzi speciali:
Strumento ausiliario Per lo smontaggio di parti in plastica, "strumento magico". [00342180]

L'apparecchio è dotato di una luce a LED esente da manutenzione.
Queste luci possono essere riparate esclusivamente dal servizio assistenza tecnica o da tecnici autorizzati!






Prerequisiti:
√ L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
4.9.1 Smontaggio della luce superiore a LED
-
- Far scorrere l'attrezzo di smontaggio tra la luce superiore a LED e il rivestimento interno del comparto frigorifero per sganciare i fermi (1).
- Rimuovere la luce superiore a LED (2).

- Staccare il collegamento elettrico della luce superiore a LED.
→ La luce superiore a LED è rimossa.
4.9.2 Montaggio della luce superiore a LED
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.10 Sostituzione della luce a LED del congelatore
Attrezzi speciali:
Strumento ausiliario Per lo smontaggio di parti in plastica, "strumento magico". [00342180]

L'apparecchio è dotato di una luce a LED esente da manutenzione.
Queste luci possono essere riparate esclusivamente dal servizio assistenza tecnica o da tecnici autorizzati!


Rischio di scosse elettriche dovute a componenti sotto tensione!
Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme
- Le parti elettriche devono essere riparate da elettricisti qualificati. - Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.


Rischio di scossa elettrica dovuto a componenti sotto tensione! Morte per folgorazione
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.


Bordi taglienti!
Ferite da taglio
- Indossare guanti di protezione.
Prerequisiti:
√ L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
4.10.1 Smontaggio della luce a LED del congelatore
- Far scorrere l'attrezzo di smontaggio tra la luce e l'alloggiamento a lato della luce per creare una fessura (1).
- Far scorrere l'attrezzo di smontaggio sull'altro lato del fermo della luce e ruotarlo in avanti (2).
- Rimuovere la luce a LED del congelatore (3).

La luce a LED del congelatore è scollegata.
→ La luce a LED del congelatore è rimossa.
4.10.2 Montaggio della luce a LED del congelatore
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
1.2.4 Simbolurile generale 382
Siguranța.... 383
1.2.4 Simbolurile generale
Tabel 3: Simbolurile generale
