MANUAL DE UTILIZADOR KI86VVFE0 SIEMENS

Informação importante .................................................................................360

Explicação dos símbolos..............................................................................360

Instruções gerais de segurança....................................................................362

Remover o recipiente para fruta e vegetais.......................................374

Substituir a iluminação LED lateral................................................................ 376

Remover a iluminação LED lateral.................................................... 376

Instalar a iluminação LED lateral ...................................................... 377

Instalar a lâmpada LED do congelador ............................................. 379 Dicas de resolução-Combinado de refrigeração/congelação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página359de505Sobre este documento

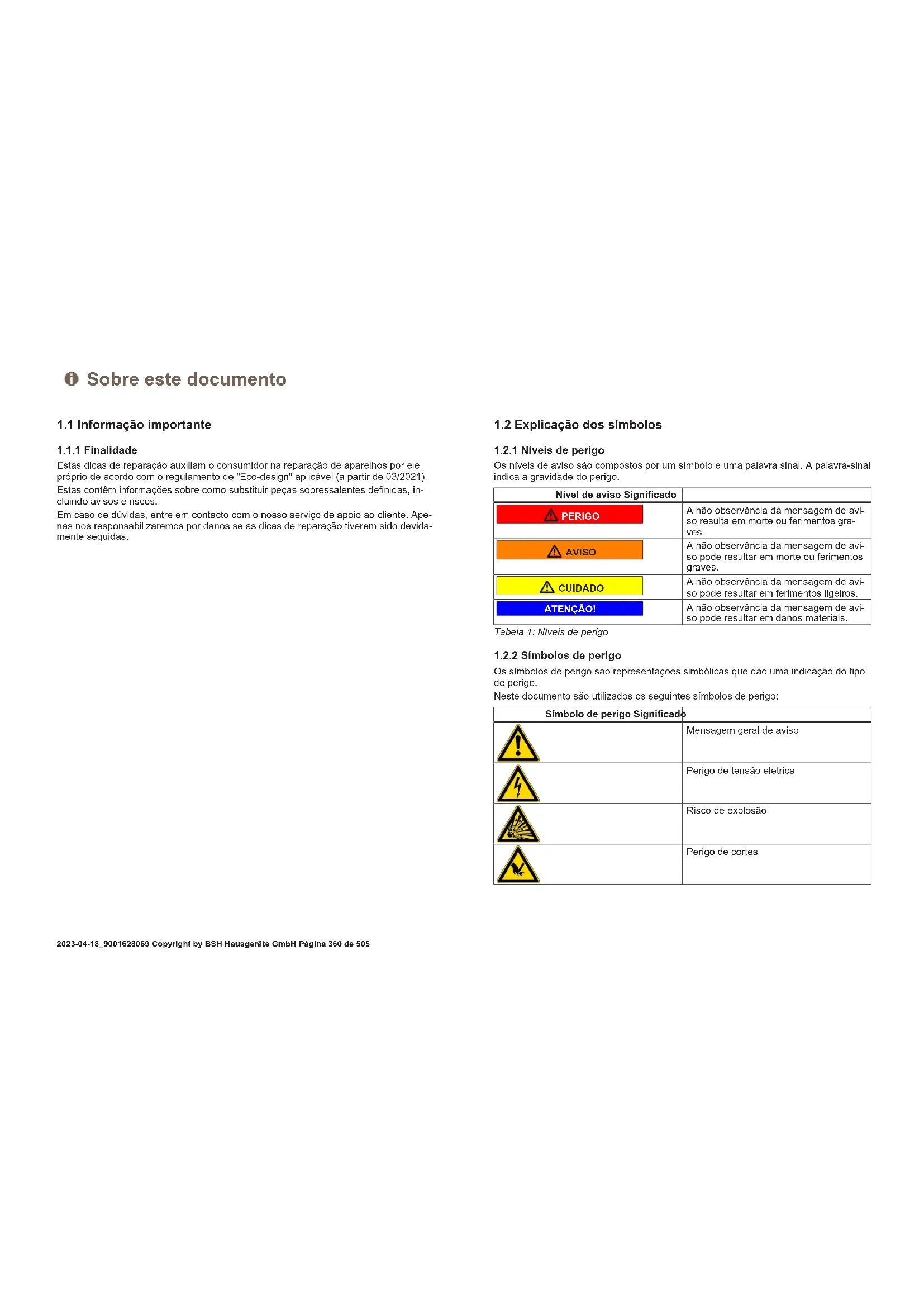

1.1 Informação importante

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, in- cluindo avisos e riscos. Em caso de dúvidas, entre em contacto com o nosso serviço de apoio ao cliente. Ape- nas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devida- mente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de aviso são compostos por um símbolo e uma palavra sinal. A palavra-sinal indica a gravidade do perigo. Nível de aviso Significado PERIGO A não observância da mensagem de avi- so resulta em morte ou ferimentos gra- ves. AVISO A não observância da mensagem de avi- so pode resultar em morte ou ferimentos graves. CUIDADO A não observância da mensagem de avi- so pode resultar em ferimentos ligeiros. ATENÇÃO! A não observância da mensagem de avi- so pode resultar em danos materiais. Tabela1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo. Neste documento são utilizados os seguintes símbolos de perigo: Símbolo de perigo Significado Mensagem geral de aviso Perigo de tensão elétrica Risco de explosão Perigo de cortes Sobre este documento 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página360de505Símbolo de perigo Significado Perigo de esmagamento Perigo de superfícies quentes Perigo de campo eletromagnético intenso Perigo de radiação não-ionizante Tabela2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normali- zada. PERIGO Tipo e origem do perigo! Possíveis consequência de ignorar o perigo / aviso. ▶ Medidas e proibições para prevenir o perigo. O seguinte exemplo mostra um aviso que adverte contra choques elétricos devido a partes sob tensão. A medida para evitar o perigo é mencionada. PERIGO Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão ▶ Desligue os aparelhos da alimentação elétrica pelo menos 60 se- gundos antes de iniciar as reparações.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais: Símbolo ger. Significado Identificação de uma dica especial (texto e/ou ilustração) Identificação de uma dica simples (ape- nas texto) Identificação de uma ligação para um tu- torial em vídeo Identificação das ferramentas necessári-

Identificação das condições prévias ne- cessárias Identificação de uma condição (se ..., en- tão ...) Identificação de um resultado Iniciar Identificação de uma tecla ou botão [00123456] Identificação de um número de material Estado Identificação de um texto exibido / janela (no visor do aparelho) Tabela3: Símbolos gerais Sobre este documento 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página361de505Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão! ¡ Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos! ¡ Desligue o aparelho da rede elétrica pelo menos 60 segundos antes de iniciar o trabalho. ¡ Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país. Risco de ferimentos causados por arestas vivas! ¡ Use luvas de proteção. Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis ¡ Use calçado de proteção. ¡ Proteja os componentes pesados contra quedas. ¡ Não introduzir partes do corpo em componentes móveis. Risco para a segurança/funcionamento do aparelho! ¡ Utilize apenas peças sobressalentes originais. Risco de danos em componentes electrostaticamente sensíveis (ESDs)! ¡ Não toque nos módulos, incluindo ligações e percursos condutores. Segurança 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página362de505Ferramentas e auxiliares Designação Detalhes Imagens Pano protetor [00342013] 60cm x 50cm Ventosa [00342224] Ø50 mm Ponta Torx TX20 [00340865] 6,3mm (1/4") Ferramenta auxiliar [00342180] Ferramenta para soltar as par- tes em plástico, "magic tool" Ferramentas e auxiliares 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página363de505Reparação

4.1 Substituir a junta da porta

Pré-requisito: A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

2. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

A espessura da nova junta da porta pode divergir ligeiramente da da jun- ta antiga da porta. Isto não afetará o comportamento de fecho nem o fun- cionamento a longo termo. Se o seu aparelho disposer de dobradiças ou fixações de dobradiça ajus- táveis, poderá otimizar o comportamento de fecho subsequentemente. Os pequenos orifícios laterais na junta da porta são funcionais (necessá- rios à ventilação). Não se trata de falhas de produção. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página364de5051. Verifique se a ranhura para a junta apresenta danos.

Se a ranhura para a junta estiver danificada, - contacte o serviço de apoio ao consumidor.

Uma deformação ligeira da junta da porta é normal e não afeta o seu funcionamento. Recomenda-se que a junta da porta seja endireitada antes de ser inserida no aparelho. Aqueça a junta da porta com a um secador de cabelo ou água quente e mude a sua forma manualmente.

4. Empurre os cantos da junta em cima e em baixo para ranhura.

Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página365de5055. Pressione a junta inteira gradualmente para dentro da ranhura. A junta da porta está instalada. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página366de5054.2 Substituir a dobradiça plana Ferramentas necessárias: Ponta Torx TX20 6,3mm (1/4") [00340865] AVISO Aparelhos pesados e volumosos! Lesões nas costas e musculares ▶ A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados. ▶ São necessárias duas pessoas para mover o aparelho. ▶ Use apenas ferramentas e equipamento adequados. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. CUIDADO Zona das dobradiças aberta! Esmagamento / entalamento dos dedos ▶ Não coloque as mãos na zona das dobradiças. ▶ Use luvas de proteção. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças. ▶ Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento. ▶ Proteja o componente contra as quedas. Pré-requisito: O aparelho está desligado da alimentação elétrica. As portas do móvel estão removidas. Ver as instruções de instalação. A porta está aberta.

4.2.1 Remover a dobradiça plana

Assegure-se de que as dobradiças não fecham durante a remoção / ins- talação.

2. Deslize para fora e remova a porta superior (2).

As dobradiças superiores da porta estão removidas.

4. 1. Solte quatro parafusos (1).

2. Deslize para fora e remova a porta inferior (2).

As dobradiças inferiores da porta estão removidas. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página368de5054.2.2 Instalar a dobradiça plana

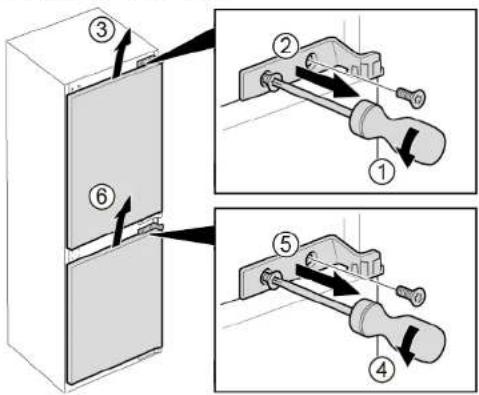

Instale pela ordem inversa. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página369de5054.3 Substituir a dobradiça deslizante Ferramentas necessárias: Ponta Torx TX20 6,3mm (1/4") [00340865] AVISO Aparelhos pesados e volumosos! Lesões nas costas e musculares ▶ A operação de remoção da porta do aparelho deve ser apenas executada por especialistas formados. ▶ São necessárias duas pessoas para mover o aparelho. ▶ Use apenas ferramentas e equipamento adequados. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. CUIDADO Risco de queda de peças devido a parafusos desapertados! Lesões devido à queda de peças. ▶ Proteja o componente contra as quedas. ATENÇÃO! Risco de queda de peças devido a parafusos desapertados! Danos em outros componentes do aparelho ou na casa do cliente, p. ex., no pavimento. ▶ Proteja o componente contra as quedas. Pré-requisito: O aparelho está desligado da alimentação elétrica. A porta do móvel e a porta do aparelho estão separadas. Ver as instruções de ins- talação.

As dobradiças estão removidas.

Instale pela ordem inversa. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página371de5054.4 Substituir a prateleira Pré-requisito: A porta está aberta.

Puxe a prateleira para fora. A prateleira está removida.

Instale pela ordem inversa. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página372de5054.5 Substituir a prateleira da porta Pré-requisito: A porta está aberta.

Levante a prateleira da porta. A prateleira da porta está removida.

Instale pela ordem inversa. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página373de5054.6 Substituir o recipiente para fruta e vegetais Pré-requisito: A porta está aberta.

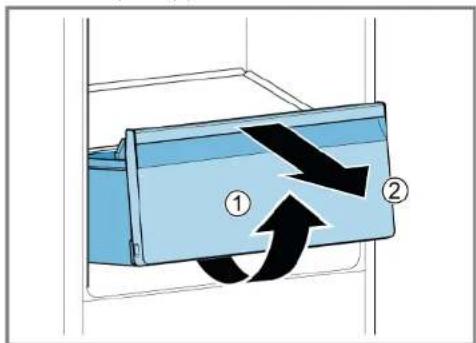

4.6.1 Remover o recipiente para fruta e vegetais

1. Puxe o recipiente para fruta e vegetais para fora até ao máximo.

O recipiente para fruta e vegetais está removido.

4.6.2 Instalar o recipiente para fruta e vegetais

Instale pela ordem inversa. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página374de5054.7 Substituir o recipiente para alimentos congelados Pré-requisito: A porta está aberta.

4.7.1 Remover o recipiente para alimentos congelados

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1).

2. Remova o recipiente para alimentos congelados (2).

O recipiente para alimentos congelados está removido.

Instale pela ordem inversa. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página375de5054.8 Substituir a iluminação LED lateral Ferramentas necessárias: Ventosa Ø50 mm [00342224] O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados! PERIGO Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação inadequa-

▶ As partes elétricas devem ser reparadas por um eletricista qualifi- cado. ▶ Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país. PERIGO Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão ▶ Desligue os aparelhos da alimentação elétrica pelo menos 60 se- gundos antes de iniciar as reparações. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. Pré-requisito: O aparelho está desligado da alimentação elétrica. A porta está aberta. As prateleiras estão removidas.

4.8.1 Remover a iluminação LED lateral

1. Coloque duas ventosas na tampa da iluminação LED lateral.

2. Puxe as ventosas para a frente num movimento rotativo.

A tampa da iluminação LED está removida. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página376de5053. Remova o módulo LED. A iluminação LED lateral está removida.

4.8.2 Instalar a iluminação LED lateral

Uma vez que os ganchos da tampa da lâmpada quebram facilmente du- rante o processo de remoção a iluminação LED lateral sobressalente é um conjunto que inclui o módulo LED e a tampa da iluminação.

Instale pela ordem inversa. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página377de5054.9 Substituir a lâmpada LED superior Ferramentas necessárias: Ferramenta auxiliar Ferramenta para soltar as partes em plástico, "magic tool" [00342180] O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados! PERIGO Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação inadequa-

▶ As partes elétricas devem ser reparadas por um eletricista qualifi- cado. ▶ Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país. PERIGO Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão ▶ Desligue os aparelhos da alimentação elétrica pelo menos 60 se- gundos antes de iniciar as reparações. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. Pré-requisito: O aparelho está desligado da energia. A porta está aberta.

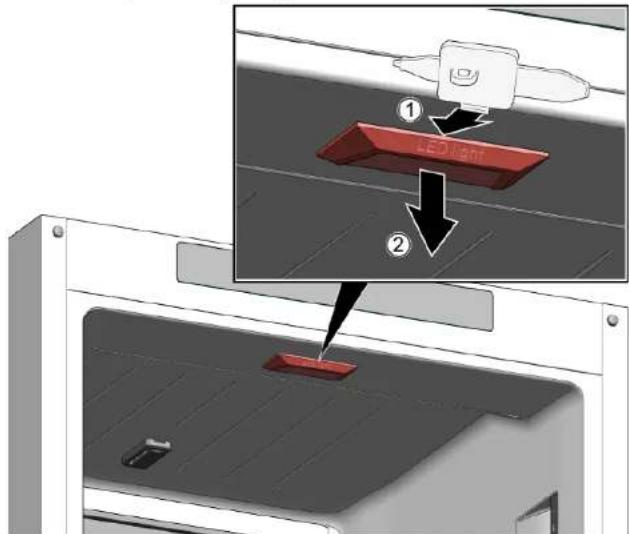

4.9.1 Remover a lâmpada LED superior

1. 1. Deslize a ferramenta de desmontagem entre a lâmpada LED superior e o re-

vestimento interno do compartimento de refrigeração para soltar os ganchos da lâmpada (1).

2. Remova a lâmpada LED superior (2).

2. Desconecte a ligação elétrica da lâmpada LED superior.

A lâmpada LED superior está removida.

Instale pela ordem inversa. Reparação 2023-04-18_9001628069 Copyright by BSH Hausgeräte GmbH Página378de5054.10 Substituir a lâmpada LED do congelador Ferramentas necessárias: Ferramenta auxiliar Ferramenta para soltar as partes em plástico, "magic tool" [00342180] O seu aparelho dispõe de uma iluminação LED isenta de manutenção. Estas iluminações só podem ser reparadas pelo serviço de apoio ao consumidor ou por técnicos autorizados! PERIGO Risco de choque elétrico devido a partes sob tensão! Risco de vida devido a choque elétrico em caso de reparação inadequa-

▶ As partes elétricas devem ser reparadas por um eletricista qualifi- cado. ▶ Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos do país. PERIGO Risco de choque elétrico devido a partes sob tensão! Morte por eletrocussão ▶ Desligue os aparelhos da alimentação elétrica pelo menos 60 se- gundos antes de iniciar as reparações. CUIDADO Arestas vivas! Lesões por corte ▶ Use luvas de proteção. Pré-requisito: O aparelho está desligado da energia. A porta está aberta.

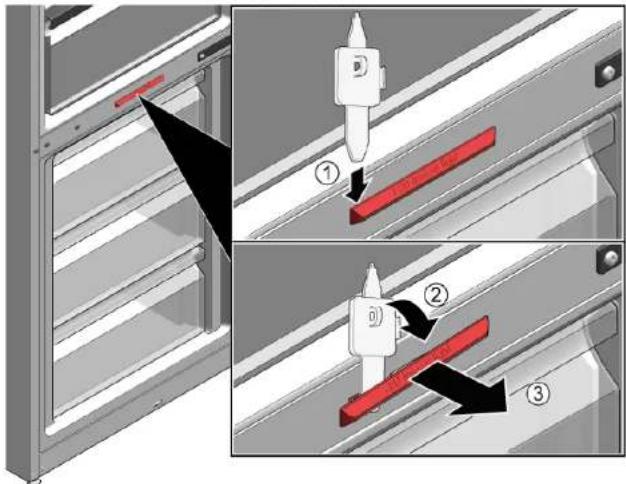

1. Deslize a ferramenta de desmontagem entre a lâmpada e o invólucro do lado

da lâmpada para criar uma separação (1).

2. Deslize a ferramenta de desmontagem do outro lado do gancho de fixação da

lâmpada e rode-a para a frente (2).

3. Remova a lâmpada LED do congelador (3).

A lâmpada LED do congelador está desconectada. A lâmpada LED do congelador está removida.
