SU40NX1 - Έπιπλο TV SONY - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Έπιπλο TV (βάση τηλεόρασης)
Μάρκα	Sony
Μοντέλο	SU40NX1
Συμβατά μοντέλα τηλεοράσεων	KDL-40NX70☐, KDL-40NX80☐ (από τον Ιανουάριο του 2010)
Διαστάσεις (A x B x C x D x F x G)	A: 410 mm, B: 130 mm, C: 180 mm, D: 994 mm, F: 45 mm, G: 310 mm
Ύψος με γωνία (E) – 0°	670 mm
Ύψος με γωνία (E) – 6°	667 mm
Βάρος βάσης	5,5 kg
Τροφοδοσία	Χωρίς τροφοδοσία (παθητική βάση)
Ρυθμιζόμενη γωνία θέασης	0° ή 6° κλίσης
Υλικό	Μέταλλο και πλαστικό (εκτίμηση)
Αντιανατρεπτική στερέωση στον τοίχο	Ναι, προβλέπεται οπή για στερέωση
Συνιστώμενος αριθμός ατόμων για εγκατάσταση	Τουλάχιστον 2 άτομα
Παρεχόμενες βίδες	4 μαύρες βίδες στερέωσης του κατακόρυφου στηρίγματος TV (PSW5×16), 1 μαύρη βίδα κάλυψης του στηρίγματος (PSW5×16), 1 ασημί βίδα ρύθμισης γωνίας (PSW5×10), 2 μαξιλαράκια (για μοντέλα 40/46/52NX80)
Συντήρηση και καθαρισμός	Μαλακό στεγνό πανί· για επίμονους λεκέδες, πανί ελαφρά εμποτισμένο με ουδέτερο σαπούνι, στη συνέχεια στέγνωμα με στεγνό πανί. Απαγορεύεται η χρήση διαλυτικού, βενζίνης.
Ασφάλεια	Η βάση έχει σχεδιαστεί μόνο για τα καθορισμένα μοντέλα. Μην τροποποιείτε. Εγκαταστήστε σε επίπεδη και σταθερή επιφάνεια. Μην καλύπτετε τις οπές εξαερισμού της τηλεόρασης. Μην στηρίζεστε στην τηλεόραση.
Χώρα προέλευσης / Κατασκευαστής	Sony Corporation, 1-7-1 Konan Minato-ku Τόκιο, Ιαπωνία
Εγγύηση	Δεν προσδιορίζεται, ανατρέξτε στην εγγύηση της τηλεόρασης

Συχνές ερωτήσεις - SU40NX1 SONY

Ποιες τηλεοράσεις είναι συμβατές με τη βάση SU40NX1;

Η βάση SU40NX1 έχει σχεδιαστεί για τις τηλεοράσεις Sony των σειρών KDL-40NX70☐ και KDL-40NX80☐ (μοντέλα 40 ιντσών). Για άλλα μεγέθη, δείτε τα μοντέλα SU46NX1 και SU52NX1.

Πώς να εγκαταστήσω τη βάση SU40NX1;

Η εγκατάσταση πρέπει να γίνει από τουλάχιστον δύο άτομα. Τοποθετήστε τη βάση σε επίπεδη και σταθερή επιφάνεια. Στερεώστε την τηλεόραση στην υποδοχή, στη συνέχεια βιδώστε τις τέσσερις μαύρες βίδες στερέωσης του κατακόρυφου στηρίγματος TV και την ασημί βίδα ρύθμισης γωνίας. Ακολουθήστε τα βήματα των οδηγιών χρήσης.

Επιτρέπει η βάση τη ρύθμιση της γωνίας της τηλεόρασης;

Ναι, μπορείτε να ρυθμίσετε τη γωνία θέασης σε 0° ή 6° κλίσης. Για αυτό, αφαιρέστε το πίσω κάλυμμα και το κάλυμμα του ποδιού, ξεβιδώστε τις τρεις βίδες του ποδιού, γείρετε την τηλεόραση, επανατοποθετήστε το κινητό στοιχείο και ξαναβιδώστε.

Πώς να καθαρίσω τη βάση SU40NX1;

Χρησιμοποιήστε ένα μαλακό και στεγνό πανί. Για επίμονους λεκέδες, υγράνετε ελαφρά ένα πανί με διάλυμα ουδέτερου σαπουνιού, στη συνέχεια σκουπίστε με στεγνό πανί. Μην χρησιμοποιείτε ποτέ διαλυτικό, βενζίνη ή χημικά προϊόντα.

Η βάση παρέχεται με όλες τις απαραίτητες βίδες;

Ναι, το κιτ περιέχει 4 μαύρες βίδες στερέωσης του κατακόρυφου στηρίγματος TV (PSW5×16), 1 μαύρη βίδα κάλυψης του στηρίγματος (PSW5×16), 1 ασημί βίδα ρύθμισης γωνίας (PSW5×10), και για τα μοντέλα 40/46/52NX80, 2 αυτοκόλλητα μαξιλαράκια.

Ποιο είναι το μέγιστο βάρος που υποστηρίζει το SU40NX1;

Η βάση έχει σχεδιαστεί μόνο για τις καθορισμένες τηλεοράσεις (σειρά NX80/NX70 40 ιντσών). Το βάρος της ίδιας της βάσης είναι 5,5 kg. Το βάρος της συμβατής τηλεόρασης είναι περίπου 15-20 kg ανάλογα με το μοντέλο. Συμβουλευτείτε το εγχειρίδιο της τηλεόρασης για το ακριβές βάρος.

Μπορεί να στερεωθεί η βάση στον τοίχο για αποφυγή ανατροπής;

Ναι, η βάση διαθέτει οπή που προβλέπεται για στερέωση στον τοίχο για αποφυγή ανατροπής. Χρησιμοποιήστε κατάλληλη στερέωση (δεν παρέχεται) ακολουθώντας τις οδηγίες του εγχειριδίου της τηλεόρασης.

Τι να κάνω αν η τηλεόραση δεν στέκεται καλά στη βάση;

Ελέγξτε ότι χρησιμοποιείτε το σωστό μοντέλο βάσης για την τηλεόρασή σας. Βεβαιωθείτε ότι οι βίδες είναι καλά σφιγμένες (συνιστώμενη ροπή ~1,5 N·m). Εάν το πρόβλημα παραμένει, επικοινωνήστε με την υποστήριξη της Sony.

Είναι η βάση SU40NX1 συμβατή με άλλες μάρκες;

Όχι, αυτή η βάση έχει σχεδιαστεί ειδικά για τις τηλεοράσεις Sony των αναφερόμενων σειρών. Η εγκατάσταση άλλης συσκευής μπορεί να προκαλέσει πτώση ή τραυματισμό.

Πώς μπορώ να λάβω το πλήρες εγχειρίδιο χρήσης;

Το εγχειρίδιο είναι διαθέσιμο για δωρεάν λήψη σε μορφή PDF στον ιστότοπο notice-facile.com. Μπορείτε επίσης να ζητήσετε μετάφραση σε άλλη γλώσσα μέσω της φόρμας επικοινωνίας.

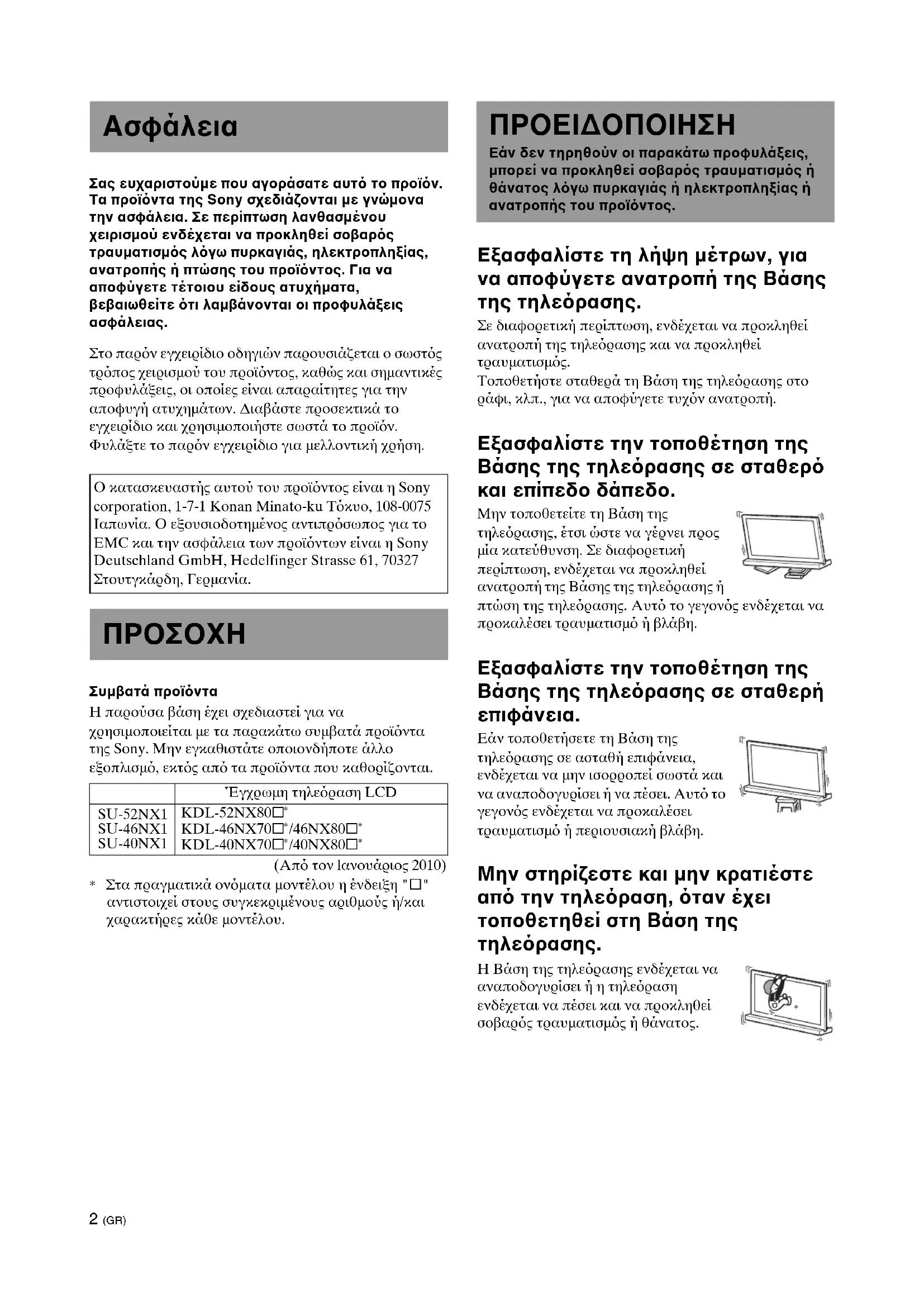

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SU40NX1 SONY

Πτώση της τηλεόρασης. Αυτό το γεγονός ενδέχεται να προκαλέσει τραυματισμό ή βλάβη.

Εγκαφριώστε τον εξοπλισμό στη βάση της τηλεόρασης με τη στήριξη της βάσης.

Εάν τοποθετηθεί η βάση της τηλεόρασης με τη στήριξη της βάσης, ενδέχεται να αναποδογυρίσει και να αναποδογυρίσει για να βλάψει. Αυτό το γεγονός ενδέχεται να προκαλέσει τραυματισμό ή βλάβη.

Μην στηρίζεστε και μην κρατιέστε από την τηλεόραση, όταν έχει τοποθετηθεί στη βάση της τηλεόρασης.

Η βάση της τηλεόρασης ενδέχεται να αναποδογυρίσει ή η τηλεόραση ενδέχεται να πέσει και να προκληθεί σοβαρός τραυματισμός.

Μην καλύπτετε την περιοχή εξαερισμού της τηλεόρασης.

Εάν καλύπτετε τα ανοίγματα εξαερισμού (με χαρτί, πανί κ.λπ.), ενδέχεται να ανυψωθεί η θερμοκρασία στο εσωτερικό της τηλεόρασης και να προκληθεί πυρκαγιά.

Αποφύγετε την άσκηση πίεσης στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης.

Αποφύγετε την άσκηση πίεσης στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης ή στη βάση της τηλεόρασης. Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης υποστεί βλάβη, μπορεί να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

Μην τραβάτε το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης κατά τη μεταφορά της βάσης της τηλεόρασης. Το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης ενδέχεται να υποστούν βλάβη και να προκληθεί πυρκαγιά ή ηλεκτροπληξία.

Μην σκουντάτε πάνω στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης.

Εάν σκουντάτε πάνω στο καλώδιο τροφοδοσίας ή στο καλώδιο σύνδεσης, η βάση της τηλεόρασης ενδέχεται να αναποδογυρίσει και να προκληθεί τραυματισμός.

ΠΡΟΣΟΧΗ

Εάν δεν ληφθούν οι ακόλουθες προφυλάξεις, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Μην χρησιμοποιείτε άλλο εξοπλισμό, εκτός από το προϊόν που καθαρίζεται.

Αυτό το προϊόν έχει σχεδιαστεί για να χρησιμοποιείται με τα συμβατά προϊόντα. Εάν εγκατασταθεί σε λάθος θέση, αυτό μπορεί να πέσει και να προκαλέσει τραυματισμό. Οι οθόνες που χρησιμοποιούνται σε αυτό το εγχειρίδιο είναι από το μοντέλο KDL-40NX80, εκτός αν αναφέρεται διαφορετικά.

Στερεώστε καλά την τηλεόραση.

Ανοιχτή η θεώρηση στη βάση της θεώρησης χρονολογούνται οι βίδες νομ ταξιδεύουν. Εάν η θεώρηση δεν έχει τοποθετηθεί ορθά, μπορεί να εισέλθει η βάση της θεώρησης μπορεί να ατραπεί και να παραχθεί γράμματο.

Σημειώσεις σχετικά με την τοποθέτηση

Τοποθετήστε τη βάση σε επίπεδη και σταθερή επιφάνεια. Μην τοποθετείτε τη βάση κοντά σε γωνία ή άκρη. Για να την αφαιρέσετε, ακολουθήστε τις παρακάτω προφυλάξεις.

Εάν τοποθετηθεί το αν το πάχος του τοίχου είναι επαρκές, τότε ένα και, τοποθετείται τον προηγούμενο ένα από πάνω από την ένωση, στην οποία φωλιάζεται να γίνει το τοποθετημένο.

-Μην τοποθετείτε τη βάση πάνω σε επιφάνεια που εκτίθεται σε υψηλές θερμοκρασίες ή κοντά σε πηγή θερμότητας. -Μην τοποθετείτε τη βάση πάνω σε επιφάνεια που είναι υγρή ή έχει υγρασία.

Σημειώσεις σχετικά με τη χρήση

Καθαρισμός

Το βάθος της πλάκας πρέπει να είναι αρκετό, ώστε να εξασφαλίζεται η σταθερότητα και να αποφεύγεται η παραμόρφωση. Επιπλέον, οι άκρες πρέπει να αφήνονται, εξασφαλίζοντας τη βάση με ένα μαλακό πανί ελαφρώς υγρό και όχι σκληρό. Κατόπιν, φροντίστε να στεγνώσετε την περιοχή με ένα στεγνό μαλακό ύφασμα. Μην χρησιμοποιείτε χημικές ουσίες, όπως διαλύτες ή βερνίκια, χωρίς ένδειξη ότι μπορούν να καταστρέψουν το προϊόν της βάσης της πλάκας.

Βεβαιωθείτε ότι η εγκατάσταση πραγματοποιείται από δύο ή περισσότερα άτομα.

Βεβαιωθείτε ότι τοποθετείτε στην πλάγια όψη της πλάγιας όψης γραμμικά στοιχεία από το νέο περίβλημα. Η εγκατάσταση σε ένα μόνο σημείο εξασφαλίζει τη σωστή λειτουργία.

Μην τροποποιείτε τη βάση της τηλεόρασης.

Μπορεί να προκληθεί ζημιά ή τραυματισμός.

Φροντίστε να τοποθετήσετε σωστά την τηλεόραση, ακολουθώντας τις οδηγίες.

Σφίξτε τις βίδες. Εάν η τηλεόραση δεν έχει τοποθετηθεί στη βάση, μπορεί να πέσει και να προκαλέσει τραυματισμό.

Προσέξτε να μην τραυματίσετε τα χέρια ή τα δάχτυλά σας κατά τη συναρμολόγηση.

Μην εισάγετε τα δάχτυλά σας ή τα χέρια σας στο άνοιγμα της βάσης κατά την τοποθέτηση. Προσέξτε να μην τραυματιστούν τα δάχτυλά σας ή τα χέρια σας κατά την τοποθέτηση της βάσης.

Σημειώσεις σχετικά με την εξαγωγή της βάσης της τηλεόρασης από τη συσκευασία

Φροντίστε να κρατάτε τη βάση σταθερά για να μην πέσει η τηλεόραση.

Βήμα 1: Έλεγχος εξαρτημάτων

Ονομα	Ποσότητα
Βααη	1
Πίων αλνμα	1
Καλνμα κομου	1
Βίδα προσάθησε στον κομύ της τηλεόσασης (PSW5 × 16) μαύη (× 4) Βίδα χαλύματος κομου (PSW5 × 16) μαύη (× 1)	5
Βίδα φύθμοις κλίος (PSW5 × 10) ασημένια	1
Πλαισιο στήσιξης τηλεόσασης*	2

• Μόνο για τα μοντέλα KDL-40NX80□/KDL-46NX80□/KDL-52NX80□.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης έχει υποστεί ζημιά ή δεν είναι σωστά συνδεδεμένο, ενδέχεται να προκληθεί βραχυκύκλωμα ή ηλεκτροπληξία. Εάν τοποθετήσετε το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης κάτω από τη βάση, η βάση της τηλεόρασης ενδέχεται να ανατραπεί και να προκληθεί τραυματισμός.

Καθορίστε τη θέση και τη σωστή τοποθέτηση της βάσης της τηλεόρασης πριν από την τοποθέτηση της τηλεόρασης.

Επειδή η τηλεόραση είναι βαριά, βεβαιωθείτε ότι έχετε τοποθετήσει σωστά τη βάση πριν τη συναρμολογήσετε.

Αφαιρέστε από την οθόνη την προστατευτική μεμβράνη για πληροφορίες σχετικά με τη θέση της βάσης και του καλωδίου (μόνο για τα μοντέλα KDL-40NX80/ KDL-46NX80/KDL-52NX80) από την προέκταση.

Βήμα 2: Τοποθέτηση της τηλεόρασης

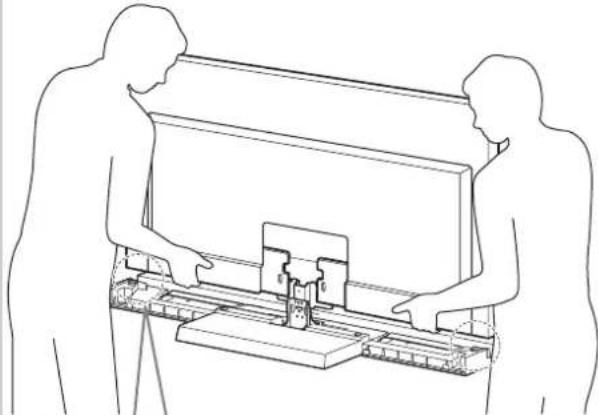

2 Τοποθετήστε την τηλεόραση πάνω στη βάση της τηλεόρασης.

Για την εγκατάσταση της τηλεόρασης, πρέπει να την τοποθετήσετε στη βάση της τηλεόρασης.

Μόνο για τα μοντέλα KDL-40NX80/ KDL-46NX80/ KDL-52NX80

Τοποθετήστε τα άνω οθόνης πλαίσια όπως δείχνουν τα βέλη.

(Τα πλαίσια ή οι γωνίες πρέπει να τοποθετηθούν κάτω από την κάτω πλευρά τους.)

Πλαίσιο οθόνης

Εγκαταστήστε το βάθρο της οθόνης με την πλάτη της βάσης.

Προσέξτε να μην μαγκώσετε τα καλώδια κατά την τοποθέτηση της βάσης.

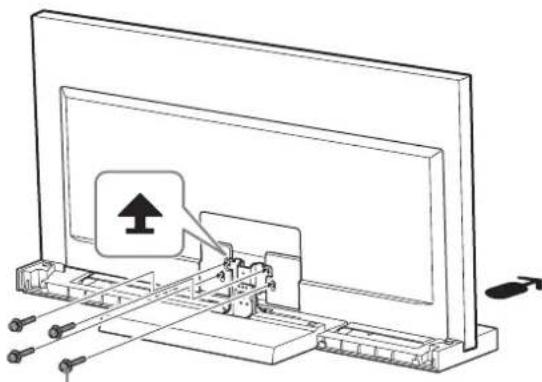

3 Αφαιρέστε την τηλεόραση από τη βάση της τηλεόρασης χρησιμοποιώντας τις βίδες στερέωσης στον κορμό της τηλεόρασης (PSW5 × 16) (παρέχονται).

Βίδες στερέωσης στον κορμό της τηλεόρασης (PSW5 × 16) βάση

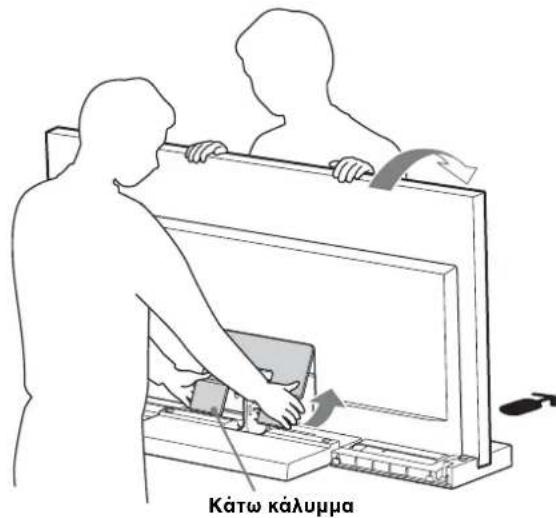

4 Συνδέστε το κάτω κάλυμμα της τηλεόρασης. (Μόνο για τα μοντέλα KDL-40NX80/ KDL-46NX80/ KDL-52NX80)

Αφού τοποθετήσετε το κάτω κάλυμμα, συνδέστε το καλώδιο τροφοδοσίας AC. Για ερωτήσεις σχετικά με τη διαδικασία, ανατρέξτε στον οδηγό που παρέχεται με την τηλεόραση. Κατά την τοποθέτηση του κάτω καλύμματος, δίνετε την τηλεόραση προς τα εμπρός και, στη συνέχεια, την τοποθετείτε. Εάν φοράτε γάντια.

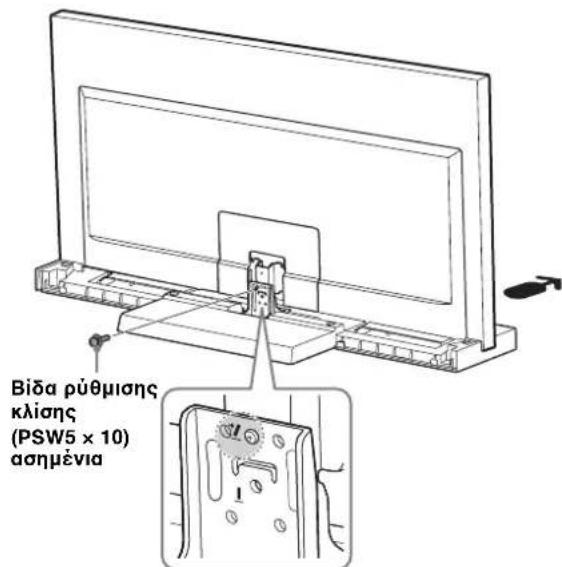

5 Αφαιρέστε την τηλεόραση από τη βάση της τηλεόρασης χρησιμοποιώντας τη συνημμένη βίδα ρύθμισης κλίσης (PSW5 × 10) (παρέχεται).

(Συνεχίζεται)

6

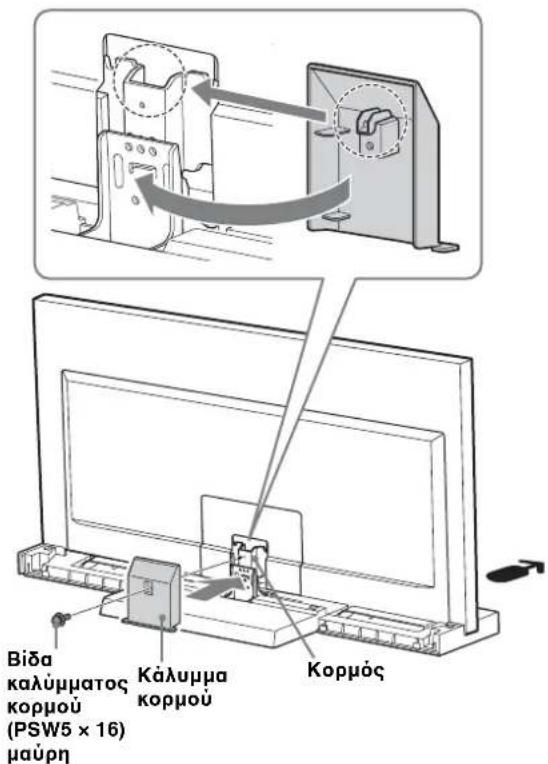

Συνδέστε το κάλυμμα κορμού στον κορμό.

Ευθυγραμμίστε το κάλυμμα κορμού και σπρώξτε το προς τα κάτω, ώστε να ασφαλίσει στη θέση του. Αφαιρέστε το κάλυμμα κορμού από τον κορμό. Βίδες κάλυμματος κορμού (PSW5 × 16) (παρέχονται).

Εάν θέλετε να ρυθμίσετε τη γωνία πρόσβασης της πλάτης, ρυθμίστε τη γωνία αφού συνδέσετε το χαμηλωτήρα. Ανατρέξτε στο βήμα 7, ενότητα "Ρύθμιση γωνίας πρόσβασης στη σελίδα 7".

7

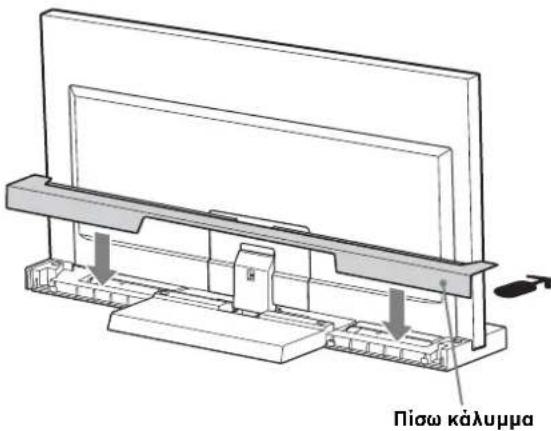

Συνδέστε το πίσω κάλυμμα στη βάση της τηλεόρασης.

Βήμα 3: Μέτρα ασφαλείας για την πρόληψη ανατροπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εξασφαλίστε τη στήριξη της βάσης, για να αποφύγετε ανατροπή της βάσης της πλατφόρμας και την πιθανή πρόκληση προσωπικού τραυματισμού.

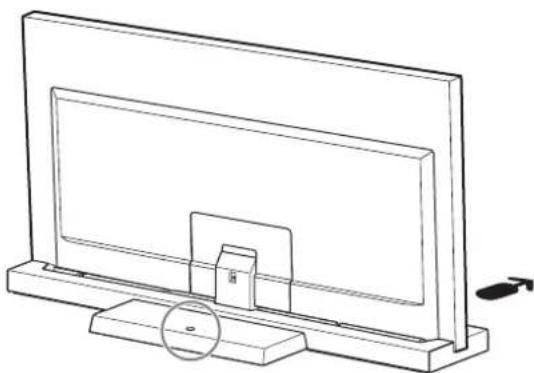

Όπως φαίνεται στην παρακάτω εικόνα, τοποθετήστε τη βίδα, η οποία θα σας βοηθήσει να λάβετε μέτρα, για να αποφύγετε ανατροπή της βάσης της τηλεόρασης.

Για περισσότερες λεπτομέρειες σχετικά με τη διαδικασία, ανατρέξτε στο εγχειρίδιο οδηγιών που παρέχεται με την τηλεόραση.

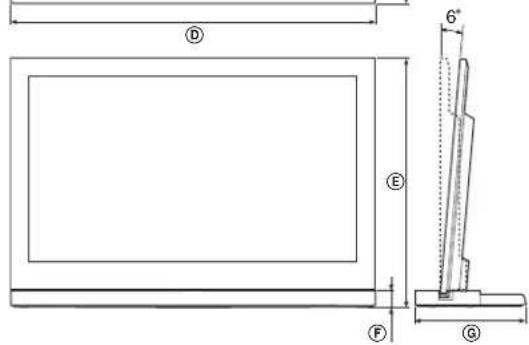

Προδιαγραφές

			SU-52NX1 S	U-46NX1 SU-40NX1
Διαστάσεις: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1.261 1.1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Βαύος Bαήσης: 7,7			kg 6,8 kg 5	5 kg

Η σχεδίαση ή τα τεχνικά χαρακτηριστικά ενδέχεται να αλλάξουν χωρίς προειδοποίηση.

Ρύθμιση της γωνίας προβολής της τηλεόρασης

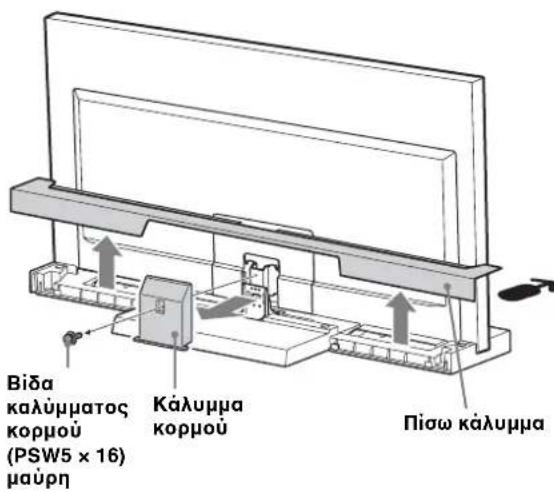

1 Αφαιρέστε το πίσω κάλυμμα και το κάλυμμα κορμού.

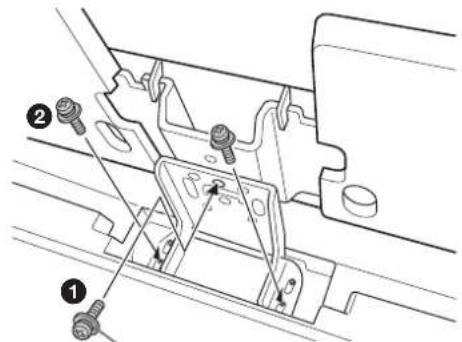

2 Αφήστε τις βίδες.

Αφήστε τις τρεις βίδες από τον κορμό.

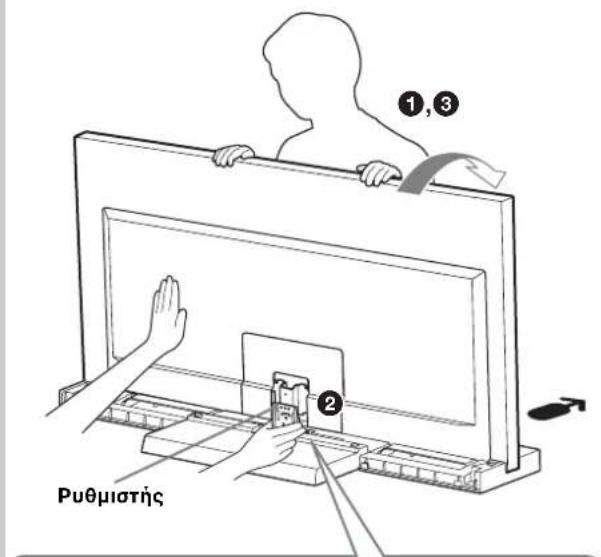

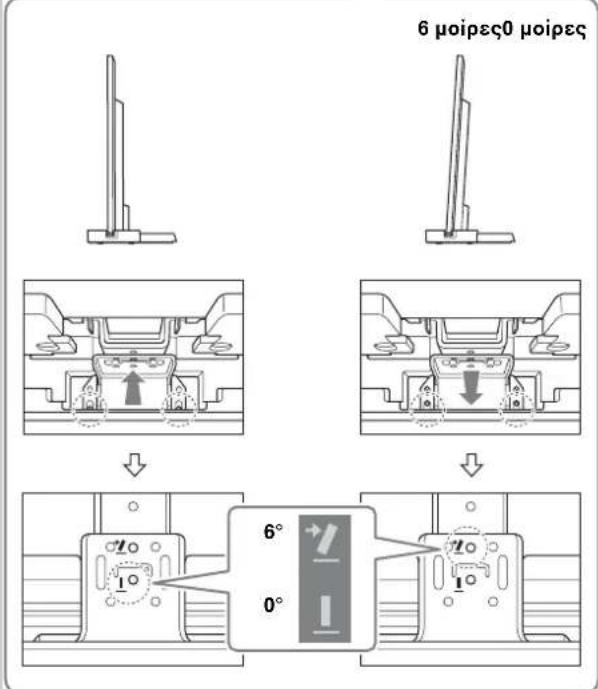

3 Ρυθμίστε τη γωνία.

1 Στη συνέχεια, τοποθετήστε το εξάρτημα στη θέση του. 2 Προσαρμόστε το ύψος του στηρίγματος (ανυψώστε το προς τα επάνω για 0 μοίρες και προς τα κάτω για 6 μοίρες). 3 Εξασφαλίστε τη σωστή λειτουργία.

Η συσκευή λειτουργεί με μπαταρία. Όταν η ένδειξη χαμηλής στάθμης μπαταρίας ανάψει, αντικαταστήστε την μπαταρία. (Μόνο σε περίπτωση ένδειξης χαμηλής στάθμης.)

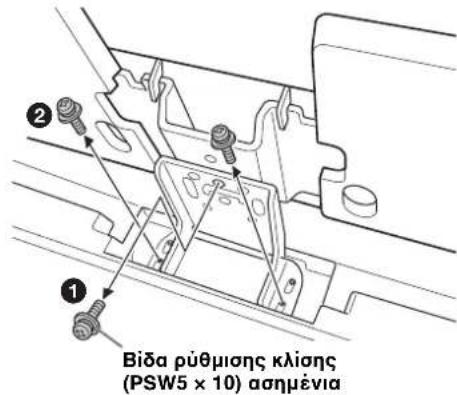

4 Αφαιρέστε τις βίδες.

Πρώτα, αφαιρέστε το κάλυμμα στο κάτω μέρος χρησιμοποιώντας το κατσαβίδι Phillips (PSW5 x 10) 1) και, στη συνέχεια, τις δύο βίδες (2) (χρησιμοποιώντας τις τρεις βίδες του αριστερού τμήματος στο βήμα 2).

Βίδα ρύθμισης κλίσης (PSW5×10) ασφάλεια
