SU40NX1 - Mobile TV SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mobile TV (supporto per televisore)
Marca	Sony
Modello	SU40NX1
Modelli di televisori compatibili	KDL-40NX70☐, KDL-40NX80☐ (a partire da gennaio 2010)
Dimensioni (A x B x C x D x F x G)	A: 410 mm, B: 130 mm, C: 180 mm, D: 994 mm, F: 45 mm, G: 310 mm
Altezza con angolo (E) – 0°	670 mm
Altezza con angolo (E) – 6°	667 mm
Peso del supporto	5,5 kg
Alimentazione	Senza alimentazione (supporto passivo)
Angolo di visione regolabile	0° o 6° di inclinazione
Materiale	Metallo e plastica (stima)
Fissaggio a parete anti-ribaltamento	Sì, foro previsto per fissaggio
Numero di persone raccomandato per l'installazione	Almeno 2 persone
Viti fornite	4 viti di fissaggio del montante TV (PSW5×16) nere, 1 vite di copertura del montante (PSW5×16) nera, 1 vite di regolazione angolo (PSW5×10) argentata, 2 cuscinetti (per modelli 40/46/52NX80)
Manutenzione e pulizia	Panno morbido asciutto; per macchie ostinate, panno leggermente imbevuto di sapone neutro, poi asciugare con panno asciutto. Evitare diluenti, benzina.
Sicurezza	Supporto progettato solo per i modelli specificati. Non modificare. Installare su superficie piana e solida. Non coprire le aperture di ventilazione del televisore. Non appoggiarsi al televisore.
Paese d'origine / Produttore	Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, Giappone
Garanzia	Non specificata, fare riferimento alla garanzia del televisore

Domande frequenti - SU40NX1 SONY

Quali televisori sono compatibili con il supporto SU40NX1?

Il supporto SU40NX1 è progettato per i televisori Sony delle serie KDL-40NX70☐ e KDL-40NX80☐ (modelli da 40 pollici). Per altre dimensioni, vedere i modelli SU46NX1 e SU52NX1.

Come installare il supporto SU40NX1?

L'installazione deve essere effettuata da almeno due persone. Posizionare il supporto su una superficie piana e solida. Fissare il televisore nella scanalatura, quindi avvitare le quattro viti di fissaggio del montante TV (nere) e la vite di regolazione angolo (argentata). Seguire i passaggi del manuale di istruzioni.

Il supporto consente di regolare l'angolo del televisore?

Sì, è possibile regolare l'angolo di visione su 0° o 6° di inclinazione. Per farlo, rimuovere il coperchio posteriore e il coperchio del piede, svitare le tre viti del piede, inclinare il televisore, riposizionare l'elemento mobile e riavvitare.

Come pulire il supporto SU40NX1?

Utilizzare un panno morbido e asciutto. Per le macchie ostinate, inumidire leggermente un panno con una soluzione di sapone neutro, poi asciugare con un panno asciutto. Non utilizzare mai diluenti, benzina o prodotti chimici.

Il supporto viene fornito con tutte le viti necessarie?

Sì, il kit contiene 4 viti di fissaggio del montante TV (PSW5×16) nere, 1 vite di copertura del montante (PSW5×16) nera, 1 vite di regolazione angolo (PSW5×10) argentata, e per i modelli 40/46/52NX80, 2 cuscinetti adesivi.

Qual è il peso massimo supportato dal SU40NX1?

Il supporto è progettato solo per i televisori specificati (serie NX80/NX70 da 40 pollici). Il peso del supporto stesso è di 5,5 kg. Il peso del televisore compatibile è di circa 15-20 kg a seconda del modello. Consultare il manuale del televisore per il peso esatto.

Si può fissare il supporto al muro per evitare il ribaltamento?

Sì, il supporto dispone di un foro previsto per il fissaggio a parete per evitare il ribaltamento. Utilizzare un fissaggio appropriato (non fornito) seguendo le istruzioni del manuale del televisore.

Cosa fare se il televisore non si tiene bene sul supporto?

Verificare di utilizzare il modello di supporto corretto per il televisore. Assicurarsi che le viti siano ben serrate (coppia consigliata ~1,5 N·m). Se il problema persiste, contattare il supporto Sony.

Il supporto SU40NX1 è compatibile con altre marche?

No, questo supporto è specificamente progettato per i televisori Sony delle serie indicate. L'installazione di un altro apparecchio può causare cadute o lesioni.

Come ottenere il manuale di istruzioni completo?

Il manuale è disponibile per il download gratuito in formato PDF sul sito notice-facile.com. Puoi anche richiedere una traduzione in un'altra lingua tramite il modulo di contatto.

MANUALE UTENTE SU40NX1 SONY

Informazioni sulla sicurezza

Complimenti per l'acquisto del presente prodotto. Sebbene i prodotti Sony siano progettati per essere sicuri, se il prodotto viene utilizzato in modo errato si potrebbero verificare infortuni gravi dovuti a incendi, scosse elettriche, al capovolgimento o alla caduta del prodotto stesso. Onde evitare tali incidenti, assicurarsi di osservare le appropriate precauzioni per la sicurezza.

Nel presente manuale di istruzioni vengono descritte importanti precauzioni necessarie per garantire il corretto uso del prodotto e per evitare incidenti. Leggere attentamente il presente manuale e utilizzare il prodotto in modo corretto. Assicurarsi di conservare il presente manuale per riferimenti futuri.

Il fabbricante di questo prodotto è Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075, Giappone. Il rappresentante autorizzato ai fini della Compatibilità Elettromagnetica e della sicurezza del prodotto è Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327, Stoccarda, Germania.

AVVERTIMENTO

Prodotti specificati

Questo supporto è progettato per essere impiegato con i prodotti Sony specificati. Non utilizzarlo con prodotti diversi.

	Televisore a colori LCD
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(Valido dal gennaio 2010) * Nei nomi dei modelli, “□” indica numeri e/o caratteri utilizzati per designare i singoli modelli di una serie.

ATTENZIONE

Se le precauzioni riportate di seguito non vengono rispettate, potrebbero verificarsi infortuni gravi o mortali a causa di incendi, scosse elettriche o in seguito al capovolgimento del prodotto.

Si raccomanda di adottare misure atte a prevenire il capovolgimento del supporto per televisore.

Diversamente, è possibile che il televisore cada e provochi ferite a persone.

Fissare il supporto per televisore, il rack, ecc. in modo da prevenirne il capovolgimento.

Si raccomanda di installare il supporto per televisore su un pavimento solido e piano.

Non installare il supporto per televisore in modo che risulti inclinato in una direzione. In quel caso, il supporto per televisore potrebbe capovolgersi e il televisore potrebbe cadere, provocando infortuni o danni.

Si raccomanda di installare il supporto per televisore su una superficie stabile.

Se viene installato su una superficie instabile, il supporto per televisore potrebbe sbilanciarsi e capovolgersi o cadere, provocando infortuni o danni alle cose.

Non appoggiarsi né aggravarsi al televisore quando è installato sul supporto per televisore.

Il supporto per televisore potrebbe capovolgersi, oppure il televisore potrebbe cadere provocando infortuni gravi o mortali.

Non ostruire la presa di ventilazione del televisore.

Se i fori di ventilazione vengono coperti (con un panno o simili), è possibile che l'apparecchio si surriscaldi e che si generino incendi.

Prestare attenzione affinché il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati.

• Durante l'installazione del televisore sul supporto per televisore, prestare attenzione affinché il cavo di alimentazione CA o il cavo di collegamento non rimangano incastrati. Se il cavo di alimentazione CA o il cavo di collegamento vengono danneggiati, si potrebbero verificare incendi o scosse elettriche.
• Fare attenzione a non calpestare il cavo di alimentazione CA o il cavo di collegamento quando si trasporta il supporto per televisore. Il cavo di alimentazione CA o il cavo di collegamento potrebbero venire danneggiati e si potrebbero verificare incendi o scosse elettriche.

Fare attenzione a non inciampare sul cavo di alimentazione CA o il cavo di collegamento.

Se si inciampa sul cavo di alimentazione CA o il cavo di collegamento, il supporto per televisore potrebbe capovolgersi provocando infortuni.

AVVERTIMENTO

In caso di inosservanza delle seguenti precauzioni, potrebbero verificarsi ferite o danni a oggetti.

Non installare apparecchi diversi dal prodotto specificato.

Questo supporto per televisore è progettato per essere impiegato esclusivamente con i prodotti sotto specificati. Se si installano apparecchi diversi da quelli specificati, è possibile che cadano o si rompano e provochino infortuni. Salvo diversamente specificato, le illustrazioni riportate nel presente manuale si riferiscono ai modelli KDL-40NX80.

Si raccomanda di fissare il televisore.

Fissare il televisore al supporto per televisore utilizzando le viti fornite. Se il televisore non viene installato in modo sicuro, potrebbe cadere, oppure il supporto per televisore potrebbe capovolgersi provocando infortuni.

Note sull'installazione

Installare il supporto per televisore su un pavimento solido e piano. Il supporto per televisore non deve essere installato in posizione inclinata. A tale scopo, osservare le seguenti precauzioni.

Se il supporto per televisore deve essere installato su una superficie non rigida, come un tappeto, collocare preventivamente una tavola di appoggio nella posizione prescelta.

• Non installare il supporto per televisore in luoghi esposti alla luce diretta del sole o vicino a una fonte di calore.
• Non installare il supporto per televisore in un luogo molto caldo o umido, o all'esterno.

Note sull'utilizzo

Pulizia

Per mantenere pulito il supporto per televisore, strofinarlo di tanto in tanto con un panno morbido asciutto. Per eliminare lo sporco ostinato, strofinare con un panno leggermente inumidito con sapone neutro. Si raccomanda di asciugare successivamente l'area interessata con un panno morbido asciutto. Non utilizzare prodotti chimici, quali ad esempio solventi o benzina, in quanto potrebbero danneggiare il rivestimento superficiale del supporto per televisore.

Assicurarsi che l'installazione venga eseguita da due o più persone.

Assicurarsi che l'installazione del televisore sul supporto per televisore venga eseguita da due o più persone. Se si tenta di eseguire l'installazione da soli, si potrebbero verificare incidenti o lesioni.

Non apportare modifiche al supporto per televisore.

In caso contrario, potrebbe cadere e provocare lesioni.

Si raccomanda di installare correttamente il televisore attenendosi alle istruzioni.

Serrare accuratamente le viti. Se non viene installato in modo sicuro, il televisore potrebbe cadere provocando lesioni.

Fare attenzione a non ferirsi le mani o le dita durante il montaggio.

• Non spostare il supporto per televisore afferrandolo per il montante.
• Durante l'installazione del televisore, fare attenzione a non ferirsi le dita o le mani.

Note sull'estrazione del supporto per televisore dall'imballo

Afferrare saldamente il supporto per televisione e maneggiarlo con attenzione.

Punto 1: verifica dei componenti

Nome Quantità
Supporto	1
Coperchio posteriore	1
Coperchio del montante	1
Vite di fissaggio del montante del televisore (PSW5 × 16) sera (×4)	5
Vite per il coperchio del montante (PSW5 × 16) sera (×1)
Vite di regolazione inclinazione (PSW5 × 10) argento	1
Feltrino di appoggio teilevisore*	2

• Solo per KDL-40NX80□/KDL-46NX80□/KDL-52NX80□.

ATTENZIONE

Se il cavo di alimentazione CA rimane incastrato o tra i componenti dell'apparecchiatura, si potrebbero verificare cortocircuiti o scosse elettriche. Se si inciampa sul cavo di alimentazione CA o il cavo di collegamento, il supporto per televisore potrebbe capovolgersi provocando infortuni.

Decidere la posizione di installazione e appoggiare a terra il supporto per televisore prima di installare il televisore.

Il televisore è pesante, pertanto si consiglia di stabilire preventivamente la posizione di installazione, e di assemblare il supporto per televisore in loco.

Consultare le istruzioni per l'uso del televisore per informazioni sulla procedura di rimozione del supporto da tavolo e del coperchio inferiore (solo KDL-40NX80/ KDL-46NX80/KDL-52NX80) dal televisore.

Punto 2: installazione del televisore

Prima del montaggio

• Prima di procedere con il montaggio, procurarsi un cacciavite a stella adatto alle viti.
• Se si utilizza un cacciavite elettrico, la coppia deve essere pari a circa 1,5 N·m (15 kgf·cm).

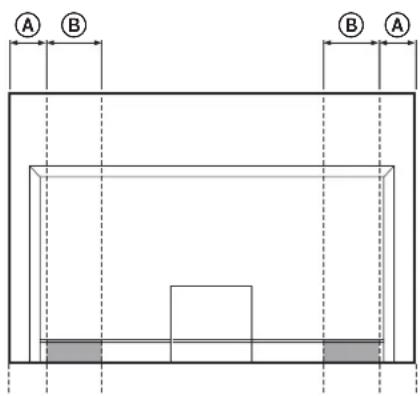

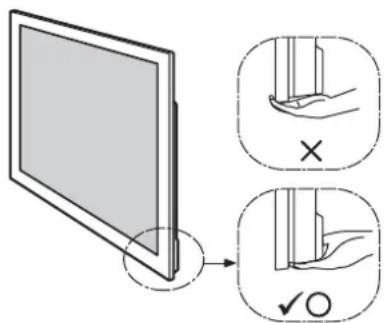

1 Per spostare il televisore, mantenerlo fermo nel punto specificato.

Fare riferimento alla tabella sotto riportata e misurare le distanze A e B dal bordo superiore del televisore, come illustrato nella figura. Mantenere il televisore nel punto specificato rispettando la lunghezza misurata B (■).

Unità: mm

Dimensioni del teilevisore	Lunghezza A/L	Lunghezza B
40" 110 170
46" 170 170
52" 170 170

• Posizionare le mani nel punto specificato per evitare di ferirsi le dita. ● Si raccomanda di sorreggere il televisore come illustrato in figura:

• Per trasportare il televisore con le mani, sorreggerlo come illustrato in figura. Non esercitare pressioni sullo schermo LCD e sul telaio circostante.

2 Installare il televisore sul supporto per televisore.

Per installare il televisore occorre inserirlo nell'apposita scanalatura del supporto per televisore.

Solo per KDL-40NX80/ KDL-46NX80/ KDL-52NX80

Applicare i feltrini di appoggio televisore sui due lati del supporto per televisore.

(Sul lato inferiore dei feltrini di appoggio televisore è presente del nastro biadesivo.)

Feltrino di appoggio televisore

← La freccia indica la parte anteriore del supporto per televisore.

• Durante l'installazione del televisore, fare attenzione a non pizzicarsi le dita.

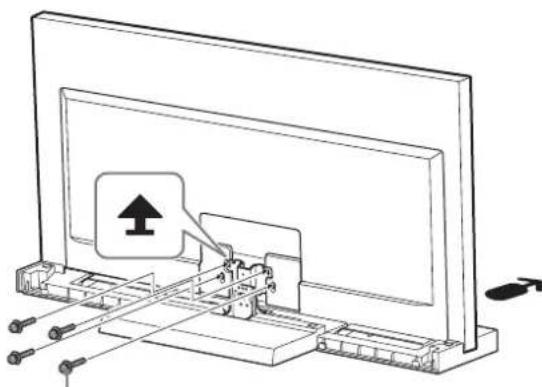

3 Fissare il televisore e il supporto per televisore con le quattro viti di fissaggio del montante del televisore (PSW5 × 16) nere (in dotazione).

Vite di fissaggio del montante del televisore (PSW5 × 16) nera

4 Installare il coperchio inferiore sul televisore. (Solo KDL-40NX80/ KDL-46NX80/KDL-52NX80)

● Prima di installare il coperchio inferiore, collegare il cavo di alimentazione CA. Per maggiori informazioni sulla procedura, consultare i manuali di istruzioni in dotazione con il televisore. Per installare il coperchio inferiore, inclinare il televisore in avanti, per poi riportarlo in posizione verticale una volta terminata l'operazione.

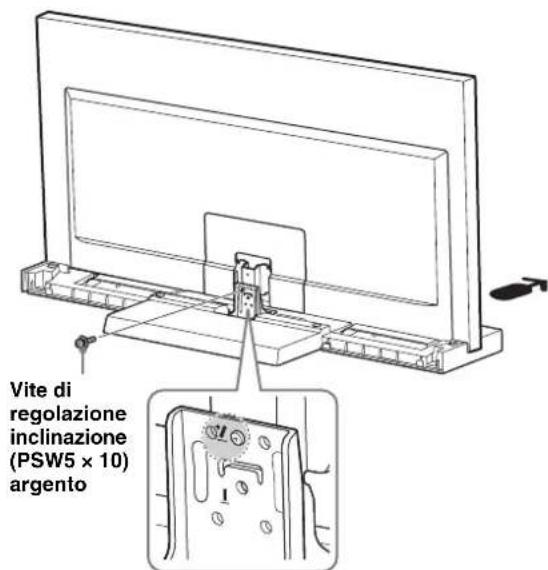

5 Fissare il televisore e il supporto per televisore con la vite di regolazione inclinazione (PSW5 × 10) di colore argento (in dotazione).

(Continua)

6

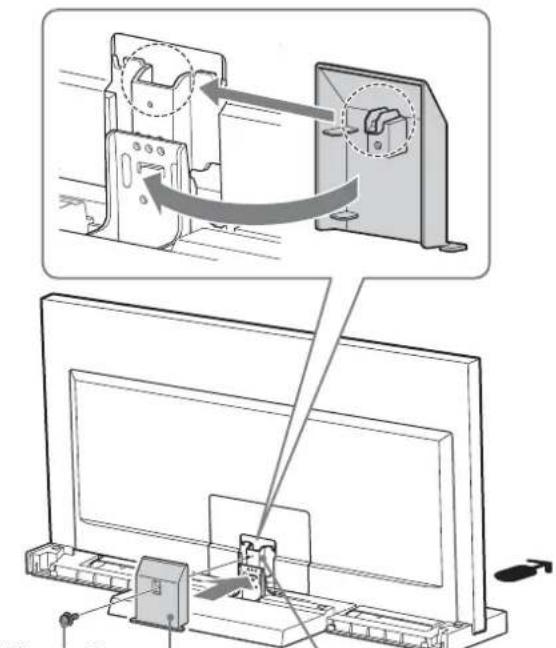

Applicare il coperchio del montante sul montante.

Allineare il coperchio del montante al montante e farlo scorrere verso il basso come illustrato nella figura. Fissare il coperchio del montante e il montante con l'apposita vite (PSW5 × 16) nera (in dotazione).

Se si desidera regolare l'angolo di visione del televisore, è necessario farlo prima di installare il coperchio del montante. Fare riferimento al punto 2 del paragrafo "Regolazione dell'angolo di visione del televisore" a pagina 7.

Vite per il coperchio del montante (PSW5 × 16) nera Coperchio del montante Montante

7

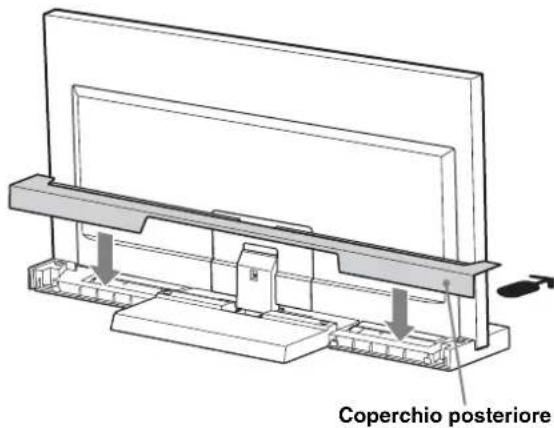

Installare il coperchio posteriore sul supporto per televisore.

Punto 3: misure di sicurezza per evitare il capovolgimento

ATTENZIONE

Si raccomanda di adottare misure per prevenire il capovolgimento del supporto per televisore, onde evitare possibili infortuni e danni.

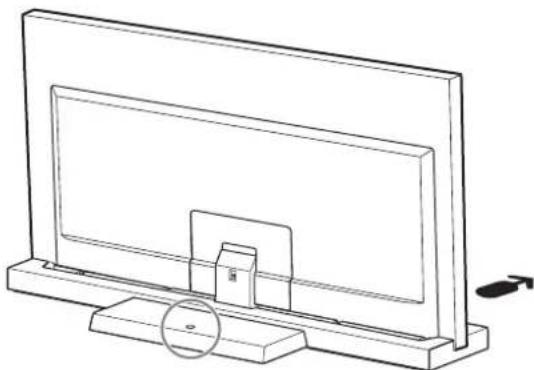

Come mostrato nella figura sotto, il supporto per televisore è provvisto di un foro che può essere utilizzato per adottare misure per prevenire il capovolgimento.

Per informazioni dettagliate su questa procedura, consultare il manuale di istruzioni del televisore.

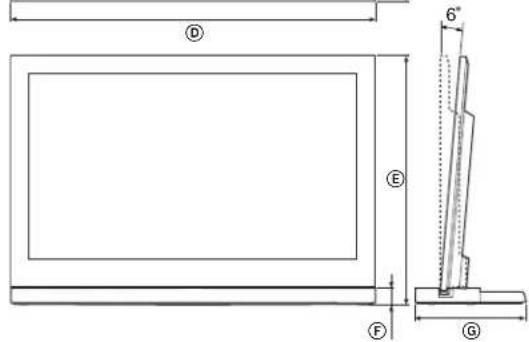

Caratteristiche tecniche

			SU-52NX1 SU-46NX1 SU-40NX1
Dimensioni: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1.261 1.1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Peso del supporto: 7,7 kg 6,8 kg 5,5 kg

Le caratteristiche e le specifiche sono soggette a modifiche senza preavviso.

Regolazione dell'angolo di visione del televisore

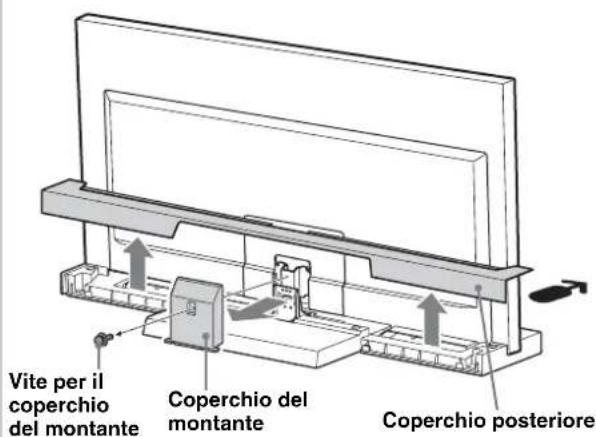

1. Staccare il coperchio posteriore e il coperchio del montante.

2. Rimuovere le viti.

Rimuovere le tre viti dal montante.

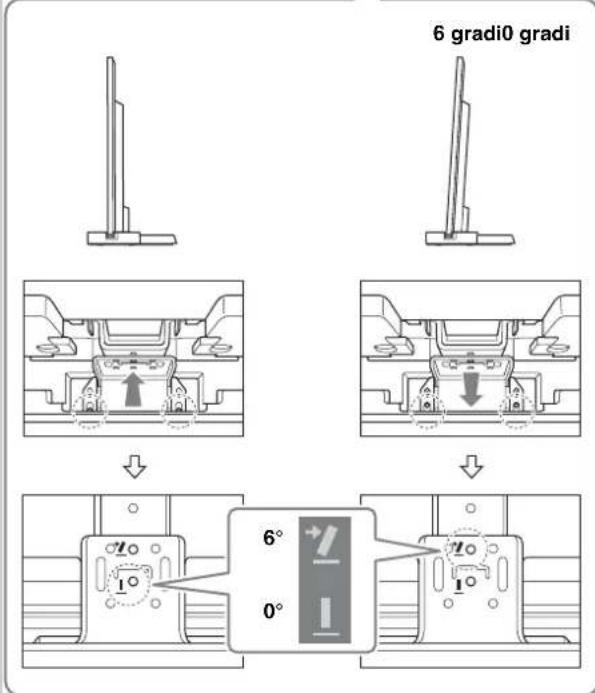

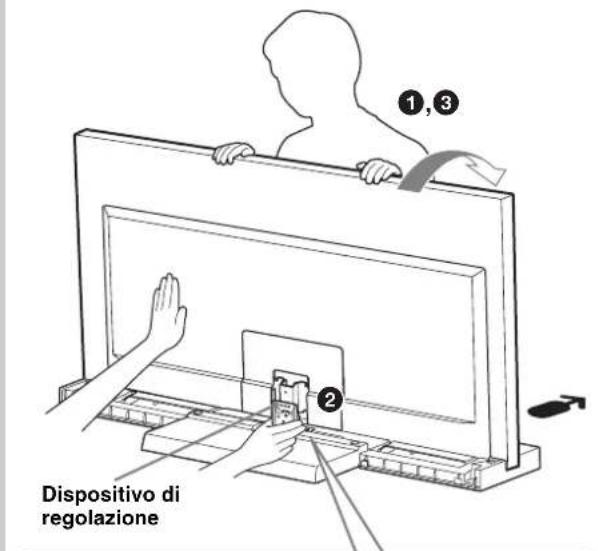

3. Regolare l'angolo di visione.

Inclinare il televisore in avanti. Regolare il dispositivo di regolazione in base all'angolo desiderato (in avanti per 0 gradi, indietro per 6 gradi). Riportare il televisore alla posizione iniziale.

L'impostazione di fabbrica è 6 gradi. Per riportare il televisore alla posizione iniziale, sostenere il dispositivo di regolazione con una mano (solo in caso di impostazione a 0 gradi).

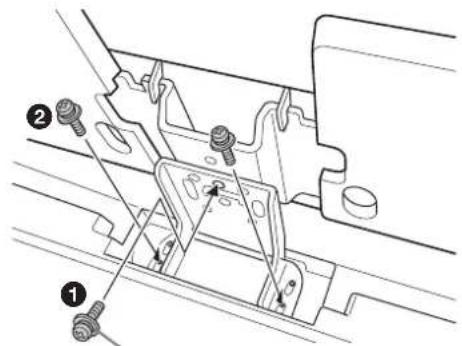

4. Serrare le viti.

In primo luogo fissare il dispositivo di regolazione e il montante con la vite di regolazione angolo (PSW5 × 10) di colore argento (1), poi con le due viti (2) (utilizzare tutte e tre le viti rimosse durante la fase 2).

Vite di regolazione inclinazione

(PSW5× 10) argento
