Ürün Tipi	TV Mobilyası (televizyon standı)
Marka	Sony
Model	SU40NX1
Uyumlu TV Modelleri	KDL-40NX70☐, KDL-40NX80☐ (Ocak 2010 itibarıyla)
Boyutlar (A x B x C x D x F x G)	A: 410 mm, B: 130 mm, C: 180 mm, D: 994 mm, F: 45 mm, G: 310 mm
Açılı Yükseklik (E) – 0°	670 mm
Açılı Yükseklik (E) – 6°	667 mm
Stand Ağırlığı	5,5 kg
Güç Kaynağı	Güç gerektirmez (pasif stand)
Ayarlanabilir Görüş Açısı	0° veya 6° eğim
Malzeme	Metal ve plastik (tahmini)
Devrilme Önleyici Duvar Montajı	Evet, montaj için delik mevcut
Kurulum için Önerilen Kişi Sayısı	En az 2 kişi
Sağlanan Vidalar	4 adet siyah TV montaj vidası (PSW5×16), 1 adet siyah montaj kapağı vidası (PSW5×16), 1 adet gümüş açı ayar vidası (PSW5×10), 2 adet ped (40/46/52NX80 modelleri için)
Bakım ve Temizlik	Kuru, yumuşak bir bez; inatçı lekeler için nötr sabunla hafifçe nemlendirilmiş bez, ardından kuru bezle silin. Tiner, benzin kullanmayın.
Güvenlik	Stand yalnızca belirtilen modeller için tasarlanmıştır. Değiştirmeyin. Düz ve sağlam bir yüzeye kurun. Televizyonun havalandırma deliklerini kapatmayın. Televizyona yaslanmayın.
Menşei Ülke / Üretici	Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, Japonya
Garanti	Belirtilmemiş, televizyon garantisine bakın

Sık sorulan sorular - SU40NX1 SONY

Hangi televizyonlar SU40NX1 standı ile uyumludur?

SU40NX1 standı, Sony'nin KDL-40NX70☐ ve KDL-40NX80☐ serisi televizyonları (40 inç modeller) için tasarlanmıştır. Diğer boyutlar için SU46NX1 ve SU52NX1 modellerine bakın.

SU40NX1 standı nasıl kurulur?

Kurulum en az iki kişi tarafından yapılmalıdır. Standı düz ve sağlam bir yüzeye yerleştirin. Televizyonu oluğa yerleştirin, ardından dört adet siyah TV montaj vidasını ve gümüş açı ayar vidasını sıkın. Kullanım kılavuzundaki adımları izleyin.

Stand, televizyonun açısını ayarlamaya izin veriyor mu?

Evet, görüş açısını 0° veya 6° eğime ayarlayabilirsiniz. Bunun için arka kapağı ve ayak kapağını çıkarın, ayaktaki üç vidayı sökün, televizyonu eğin, hareketli parçayı yeniden konumlandırın ve vidaları tekrar sıkın.

SU40NX1 standı nasıl temizlenir?

Yumuşak ve kuru bir bez kullanın. İnatçı lekeler için bir bezi nötr sabunlu suyla hafifçe nemlendirin, ardından kuru bir bezle silin. Asla tiner, benzin veya kimyasal ürünler kullanmayın.

Stand, gerekli tüm vidalarla birlikte mi geliyor?

Evet, kit içerisinde 4 adet siyah TV montaj vidası (PSW5×16), 1 adet siyah montaj kapağı vidası (PSW5×16), 1 adet gümüş açı ayar vidası (PSW5×10) ve 40/46/52NX80 modelleri için 2 adet yapışkan ped bulunur.

SU40NX1'in desteklediği maksimum ağırlık nedir?

Stand yalnızca belirtilen televizyonlar için tasarlanmıştır (NX80/NX70 serisi 40 inç). Standın kendi ağırlığı 5,5 kg'dır. Uyumlu televizyonun ağırlığı modele göre yaklaşık 15-20 kg'dır. Kesin ağırlık için televizyon kılavuzuna bakın.

Devrilmeyi önlemek için stand duvara sabitlenebilir mi?

Evet, standda devrilmeyi önlemek için duvara montaj için bir delik bulunur. Televizyon kullanım kılavuzundaki talimatları izleyerek uygun bir montaj aparatı (verilmez) kullanın.

Televizyon standa iyi oturmazsa ne yapmalı?

Televizyonunuz için doğru stand modelini kullandığınızdan emin olun. Vidaların iyice sıkıldığından emin olun (önerilen tork ~1,5 N·m). Sorun devam ederse Sony desteğiyle iletişime geçin.

SU40NX1 standı diğer markalarla uyumlu mu?

Hayır, bu stand yalnızca belirtilen Sony televizyon serileri için özel olarak tasarlanmıştır. Başka bir cihazın takılması düşmeye veya yaralanmaya neden olabilir.

Tam kullanım kılavuzu nasıl alınır?

Kılavuz, notice-facile.com sitesinde PDF formatında ücretsiz olarak indirilebilir. Ayrıca iletişim formu aracılığıyla başka bir dilde çeviri talep edebilirsiniz.

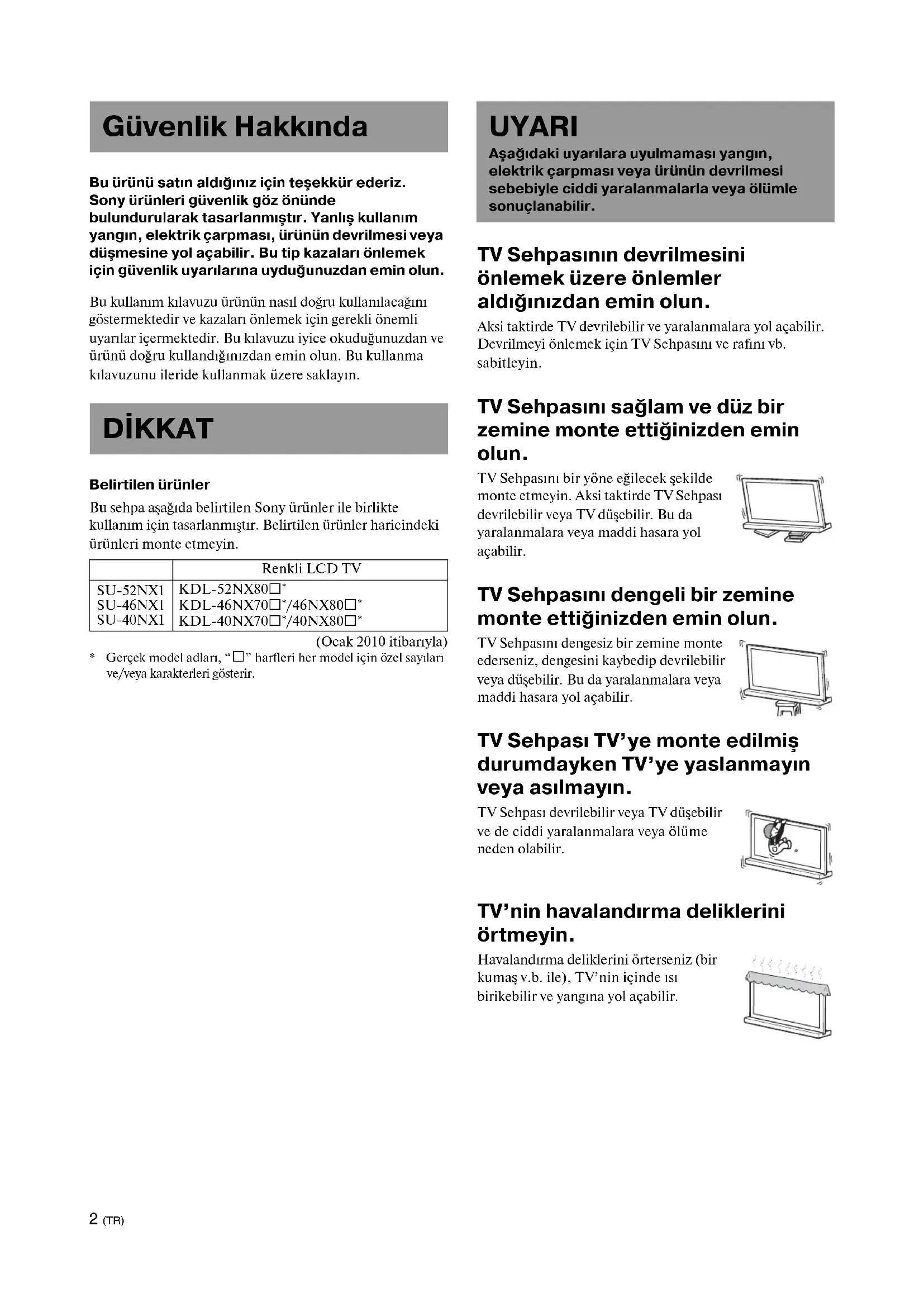

KULLANIM KILAVUZU SU40NX1 SONY

Bu ürünü satın aldığınız için teşekkür ederiz. Sony ürünleri güvenlik göz önünde bulundurularak tasarlanmıştır. Yanlış kullanım yangın, elektrik çarpması, ürünün devrilmesi veya düşmesine yol açabilir. Bu tip kazaları önlemek için güvenlik uyarılarına uyduğunuzdan emin olun.

Bu kullanım kılavuzu ürünün nasıl kullanılacağını göstermektedir ve kazaları önlemek için gerekli önemli uyarılar içermektedir. Bu kılavuzu iyice okuduğunuzdan ve ürünü doğru kullandığınızdan emin olun. Bu kullanma kılavuzunu ileride kullanmak üzere saklayın.

DİKKAT

Belirtilen ürünler

Bu sehpa, aşağıda belirtilen Sony ürünler ile birlikte kullanım için tasarlanmıştır. Belirtilen ürünler haricindeki ürünleri monte etmeyin.

	Renkli LCD TV
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(Ocak 2010 itibarıyla)

• Gerçek model adları, “□” harfleri her model için özel ayırt edici ve/veya karakterleri gösterir.

UYARI

Aşağıdaki uyarılara uyulmaması yangın, elektrik çarpması veya ürünün devrilmesi sebebiyle ciddi yaralanmalarla veya ölümle sonuçlanabilir.

TV Sehpasının devrilmesini önlemek üzere önlemler aldığınızdan emin olun.

Aksi takdirde TV devrilebilir ve yaralanmalara yol açabilir. Devrilmeyi önlemek için TV Sehpasını ve rafını vb. sabitleyin.

TV Sehpasını bir yöne eğilecek şekilde monte etmeyin. Aksi takdirde TV Sehpası devrilebilir veya TV düşebilir. Bu da yaralanmalara veya maddi hasara yol açabilir.

TV Sehpasını dengeli bir zemine monte ettiğinizden emin olun.

TV Sehpasını dengesiz bir zemine monte ederseniz, dengesini kaybedip devrilebilir veya düşebilir. Bu da yaralanmalara veya maddi hasara yol açabilir.

TV Sehpası TV'ye monte edilmiş durumdayken TV'ye yaslanmayın veya asılmayın.

TV sehpası devrilebilir veya TV düşebilir ve ciddi yaralanmalara veya ölüme neden olabilir.

TV'nin havalandırma deliklerini örtmeyin.

Havalandırma deliklerini örterseniz (bir kumaş vb. ile), TV'nin içinde ısı birikebilir ve yangına yol açabilir.

AC güç kablosunun veya bağlantı kablolarının ezilmesine izin vermeyin.

TV'yi TV sehpasına monte ederken, AC güç kablosunun veya bağlantı kablolarının ezilmesine izin vermeyin. AC güç kablosu veya bağlantı kabloları hasar görürse yangına veya elektrik çarpmasına sebep olabilir. - TV sehpasına taşırken AC güç kablosunun veya bağlantı kablolarının üzerine basmayın. AC güç kablosu veya bağlantı kabloları hasar görebilir ve bu da yangına veya elektrik çarpmasına sebep olabilir.

AC güç kablosuna veya bağlantı kablolarına takılmamaya dikkat edin.

AC güç kablosuna veya bağlantı kablolarına takılırsanız, TV sehpası düşebilir ve yaralanmalara sebep olabilir.

DİKKAT

Aşağıdaki uyarılara uyulmaması yaralanmalara veya maddi hasara yol açabilir.

Belirtilen ürünler haricinde hiçbir ürünü monte etmeyin.

Bu TV sehpası sadece belirtilen ürünle kullanım için tasarlanmıştır. Belirtilenler haricinde ürünleri monte ederseniz, bu ürün düşebilir, kırılabilir ve yaralanmalara yol açabilir. Aksi belirtilmediği sürece, bu kılavuzda kullanılan resimler KDL-40NX80 ürünlerini gösterir.

TV'yi sabitlediğinizden emin olun.

TV'yi ürünle verilen vidaları kullanarak TV sehpasına sabitleyin. TV güvenli bir şekilde sabitlenmezse düşebilir veya TV sehpası devrilip yaralanmalara yol açabilir.

Montajla ilgili notlar

TV sehpasını sağlam ve düz bir zemine monte edin. TV sehpasının bir açı veya eğimle monte edilmesine izin vermeyin. Bunu önlemek için aşağıdaki uyarılara dikkat edin.

TV Sehpasını, bir halı veya kilim gibi yumuşak bir yüzeye monte ederseniz, ilgili yere önceden bir plaka yerleştirin.

• TV Sehpasını doğrudan güneş ışığına maruz kalacağı bir yere veya bir ısıtıcının yakınına monte etmeyin.
• TV Sehpasını sıcak veya nemli bir yere veya dış mekana monte etmeyin.

Kullanımla ilgili notlar

Temizleme

TV Sehpasını temiz tutmak için, arada sırada kuru ve yumuşak bir bezle silin. İnatçı lekeler yumuşak sabunla hafifçe ıslatılmış bir bezle silerek çıkarılabilir. Ardından sildiğiniz alanı kuru ve yumuşak bir bezle kurutmayı unutmayın. TV Sehpasının kaplamasına zarar vereceği için tiner veya benzin gibi kimyasallar kullanmayın.

Montaj işini iki veya daha fazla kişinin yapmasını sağlayın.

TV'yi TV Sehpasına iki veya daha fazla kişinin monte etmesini sağlayın. Montaj işini bir kişi tek başına yapmaya kalkarsa, bir kazaya veya yaralanmalara yol açabilir.

TV Sehpasında bir değişiklik yapmayın.

Sehpa düşebilir ve yaralanmaya yol açabilir.

TV'nin aşağıdaki yönergeler doğrultusunda monte edildiğinden emin olun.

Vidaları iyice sıkın. TV güvenli bir şekilde sabitlenmezse düşebilir ve yaralanmalara yol açabilir.

Parçaları birleştirirken ellerinizi veya parmaklarınızı sıkıştırmamaya dikkat edin.

TV Sehpasını Boyun kısmından tutarak oynatmayın. - TV'yi monte ederken ellerinizi veya parmaklarınızı yaralamamaya dikkat edin.

TV sehpasının kartondan çıkarılmasıyla ilgili not

TV sehpasını sıkıca tutmaya ve dikkatle kullanmaya dikkat edin.

Adım 1: Parçaların kontrolü

Adi Miktari
Sehpa	1
Arka Kapak	1
Boyun Kapaşa	1
TV Boyun Bağlantı Parçası Vidası (PSW5 × 16) siyah (× 4) Boyun Kapaşa Vidası (PSW5 × 16) siyah (× 1)	5
Aço Ayar Vidası (PSW5 × 10) gümüş renkli	1
TV Destek Pedi*	2

• Sadece KDL-40NX80□/KDL-46NX80□/KDL-52NX80□ için.

UYARI

AC güç kablosunun ürünün altında veya ürünün parçaları altında ezilmesine izin verirseniz, kısa devreye veya elektrik çarpmasına yol açabilir. AC güç kablosuna veya bağlantı kablolarına takılırsanız, TV Sehpası düşebilir ve yaralanmalara sebep olabilir.

Montaj konumuna karar verin ve TV'yi monte etmeden önce TV Sehpasını yere koyun.

TV ağır olduğu için, montaj yerine önceden karar vermeniz ve TV Sehpasını yerinde birleştirmeniz önerilir.

Masa Üstü Sehpası ve Alt Kapağı TV'den sökmek için TV'nizle verilen kullanım kılavuzuna bakın (sadece KDL-40NX80□/KDL-46NX80□/KDL-52NX80□).

Adım 2: TV'nin monte edilmesi

Birleştirmeden önce

• Birleştirmeden önce vidalar için uygun bir yıldız uçlu tornavidayı hazır bulundurun.
• Elektrikli bir tornavida kullanmanız halinde, sıkma torkunu yaklaşık 1,5 N·m {15kgf·cm} değerine ayarlayın.

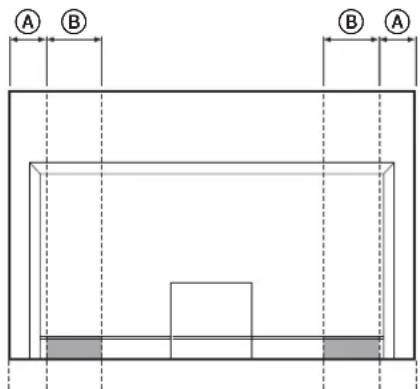

1 TV'yi taşırken TV'yi belirtilen noktadan tutun.

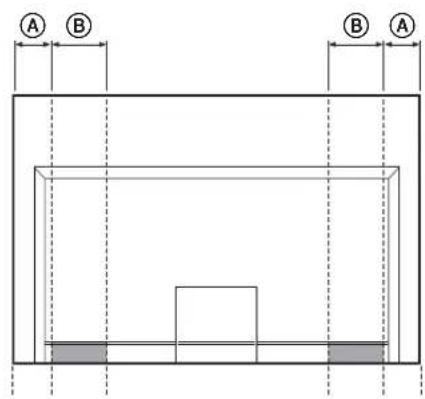

Çizelgeye başvurun ve aşağıdaki resimde gösterildiği gibi TV'nin üst kenarından A ve B uzunluklarını ölçün. TV'yi ölçülen B ( ) uzunluğunun belirtilen noktasından tutun.

Birim: mm

TV boyutu	uzunluğu	uzunluğu
40" 110 170
46" 170	170
52" 170	170

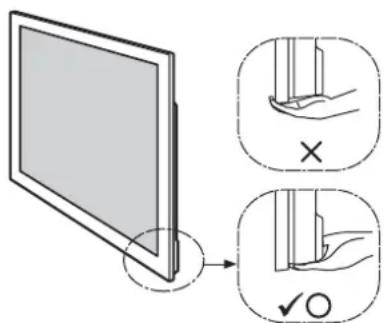

• Parmaklarınızın yaralanmaması için belirtilen noktadan tutun. TV'yi aşağıda gösterildiği gibi tutmaya dikkat edin:

TV'yi elle taşırken yukarıda gösterildiği gibi tutun. LCD panele ve ekranın etrafındaki koruma çerçevesine baskı uygulamayın.

2 TV'yi TV Sehpasına monte edin.

TV, TV Sehpasının yuvasına yerleştirilerek monte edilir.

Sadece KDL-40NX80□/KDL-46NX80□/ KDL-52NX80□ için

TV Destek Pedlerini TV Sehpasının her iki tarafına takın. (TV Destek Pedlerinin alt tarafında çift taraflı bant

Ok yönü TV Sehpasının önünü gösterir.

TV'yi monte ederken parmaklarınızı ezmemeye dikkat edin.

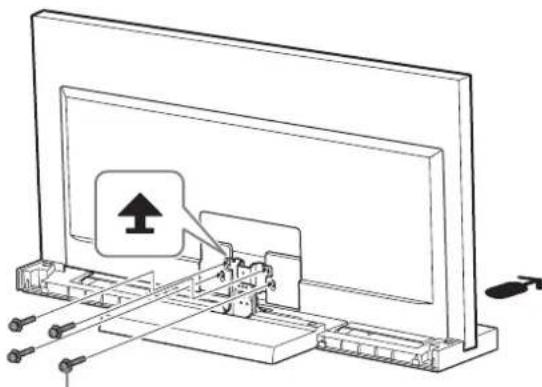

3 TV'yi ve TV Sehpasını dört adet TV Boyun Bağlantı Parçası Vidasıyla sabitleyin (PSW5 × 16) siyah (ürünle verilir).

TV Boyun Bağlantı Parçası Vidası (PSW5 × 16) siyah

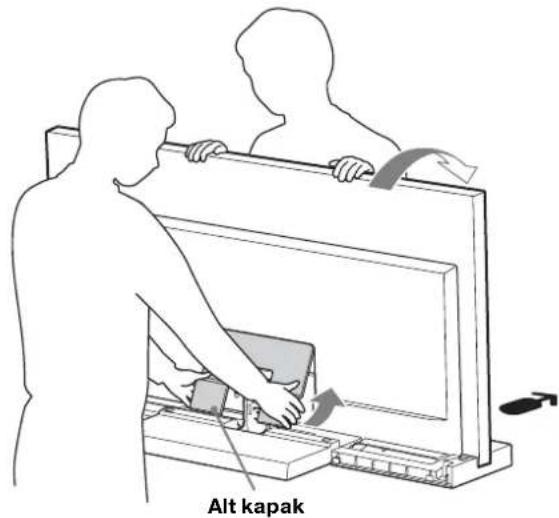

4 Alt Kapağı TV'ye takın. Sadece (KDL-40NX80/ KDL-46NX80/ KDL-52NX80)

1 Alt Kapağı takmadan önce, AC güç kablosunu bağlayın. Bu işlemin ayrıntılarıyla ilgili olarak televizyonla birlikte verilen kullanım kılavuzlarına bakın. Alt Kapağı takarken, televizyonu öne eğin ve monte ettikten sonra televizyonu geriye eğin.

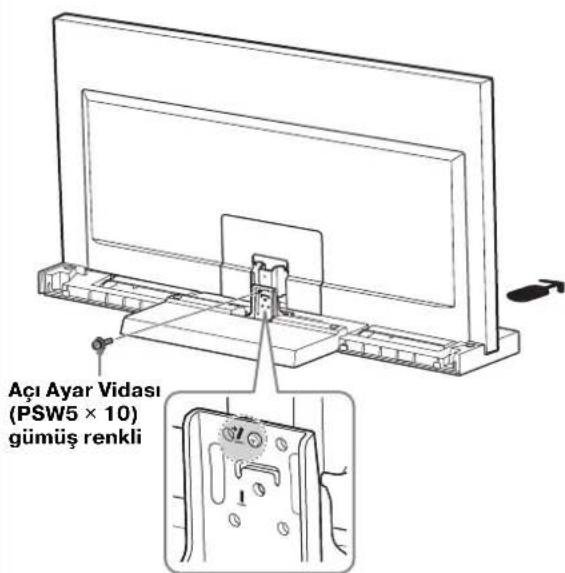

5 TV'yi ve TV Sehpasını Açı Ayar Vidasıyla sabitleyin (PSW5 × 10) gümüş renkli (ürünle verilir).

6

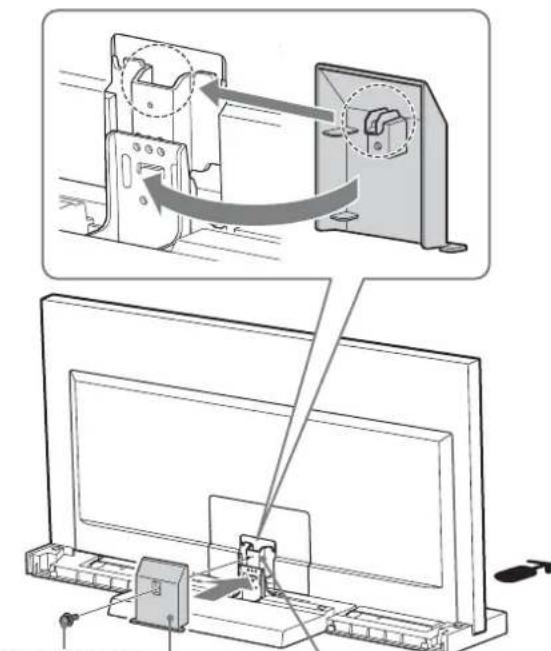

Boyun kapağını Boyuna takın.

Boyun Kapağını aşağıdaki resimde gösterildiği gibi Boyun ile hizalayın. Boyun kapağını siyah Boyun Kapak Vidasıyla (PSW5 × 16) (ürünle verilir) Boyuna sabitleyin.

TV'nin izleme açısını ayarlamak istiyorsanız, bu açıyı Boyun Kapağını takmadan ayarlayın. 7 numaralı sayfadaki "TV izleme açısının ayarlanması" bölümünün 2. adımına başvurun.

Boyun Kapak Vidası (PSW5 × 16) siyah

Adım 3: Devrilmeyi önlemek için güvenlik uyarıları

UYARI

TV Sehpasının devrilmesini ve de yaralanmalara ve maddi hasara yol açmasını önlemek üzere önlemler aldığınızdan emin olun.

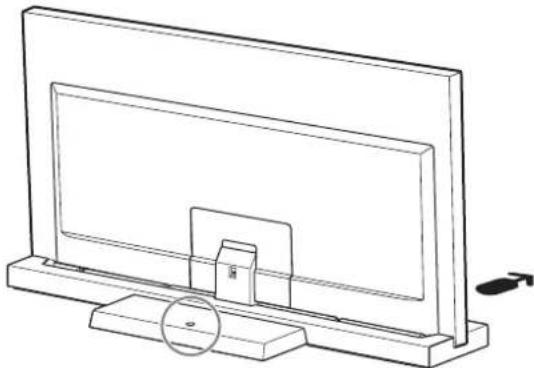

TV Sehpasının devrilmesini aşağıdaki resimdeki gibi önleyebilmeniz için bir delik bulunur.

Bu işlemin ayrıntılarıyla ilgili olarak TV'yle verilen kullanım kılavuzuna bakın.

7

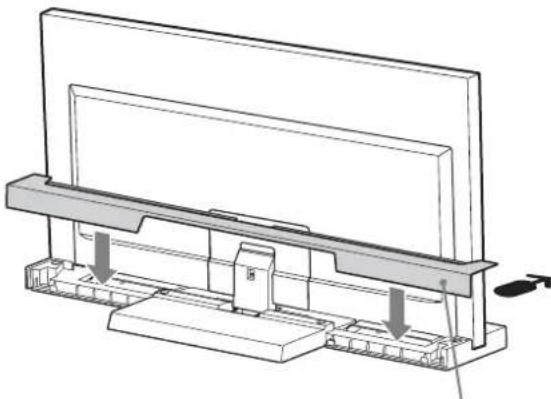

Alt Kapağı TV Sehpasına takın.

Arka Kapak

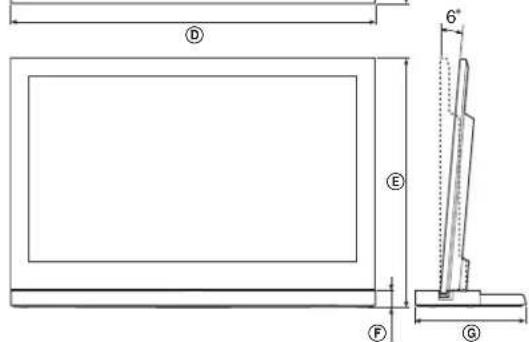

Teknik Özellikler

			SU-52NX1	SU-46NX1 SU	-40NX1
Boyutlar: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1.261 1.1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Sehpanin Ağurlı:			7,7 kg 6,8 kg	5,5 kg

Tasarım ve özelliklerde bilgi vermeksizin değişiklik yapılabilir.

TV izleme açısının ayarlanması

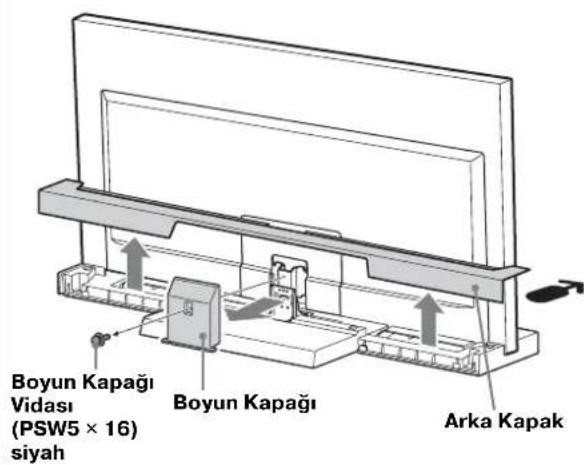

1 Arka Kapağı ve Boyun Kapağını ayırın.

2 Vidaları sökün.

Üç adet vidayı boyundan sökün.

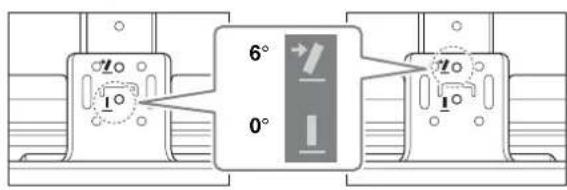

3 Açıyı ayarlayın.

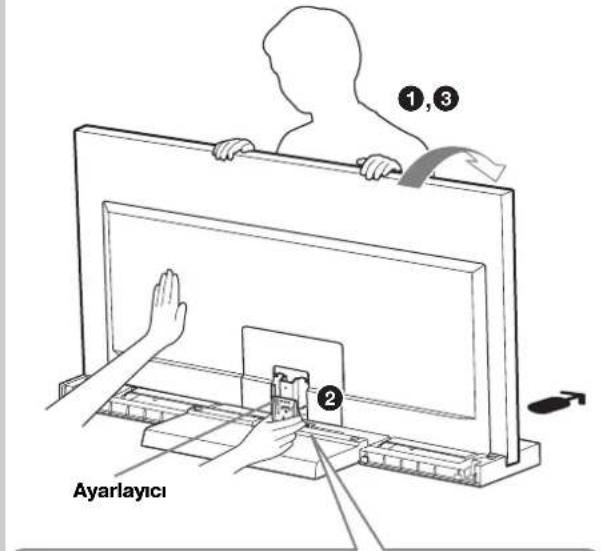

TV'yi ileri doğru yatırın. 2 Ayarlayıcıyı istenen açıya getirin (ileri için 0; geri için 6 derece). 3 Televizyonu tekrar arkaya konumlandırın.

• Fabrika ayarı 6 derecedir.
• Televizyonu arkaya konumlandırırken, Ayarlayıcıyı elle destekleyin. (Sadece 0 derece ayarı durumunda.)

6 derece / 0 derece

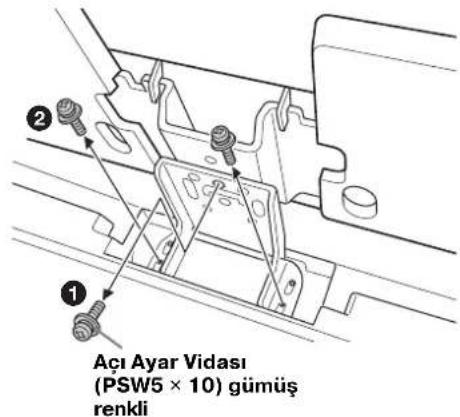

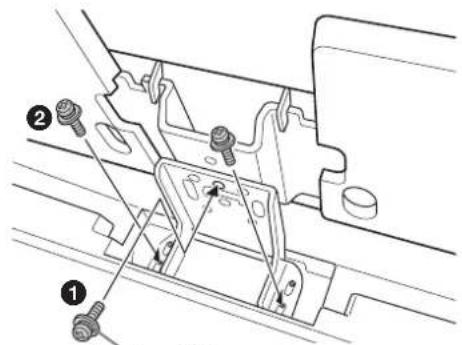

4 Vidaları sıkın.

Önce, Ayarlayıcıyı ve Boyunu gümüş renkli Açı Ayar Vidasıyla (PSW5 × 10) (1), ardından iki vidayla (2) (2. adımda çıkarılan üç vidayı kullanarak) sabitleyin.

Açı Ayar Vidası (PSW5 × 10) gümüş renkli

• 1.5 N·m (15 kgf·cm)

1 1

1 1
