KULLANIM KILAVUZU ZRDVS25FB SONY

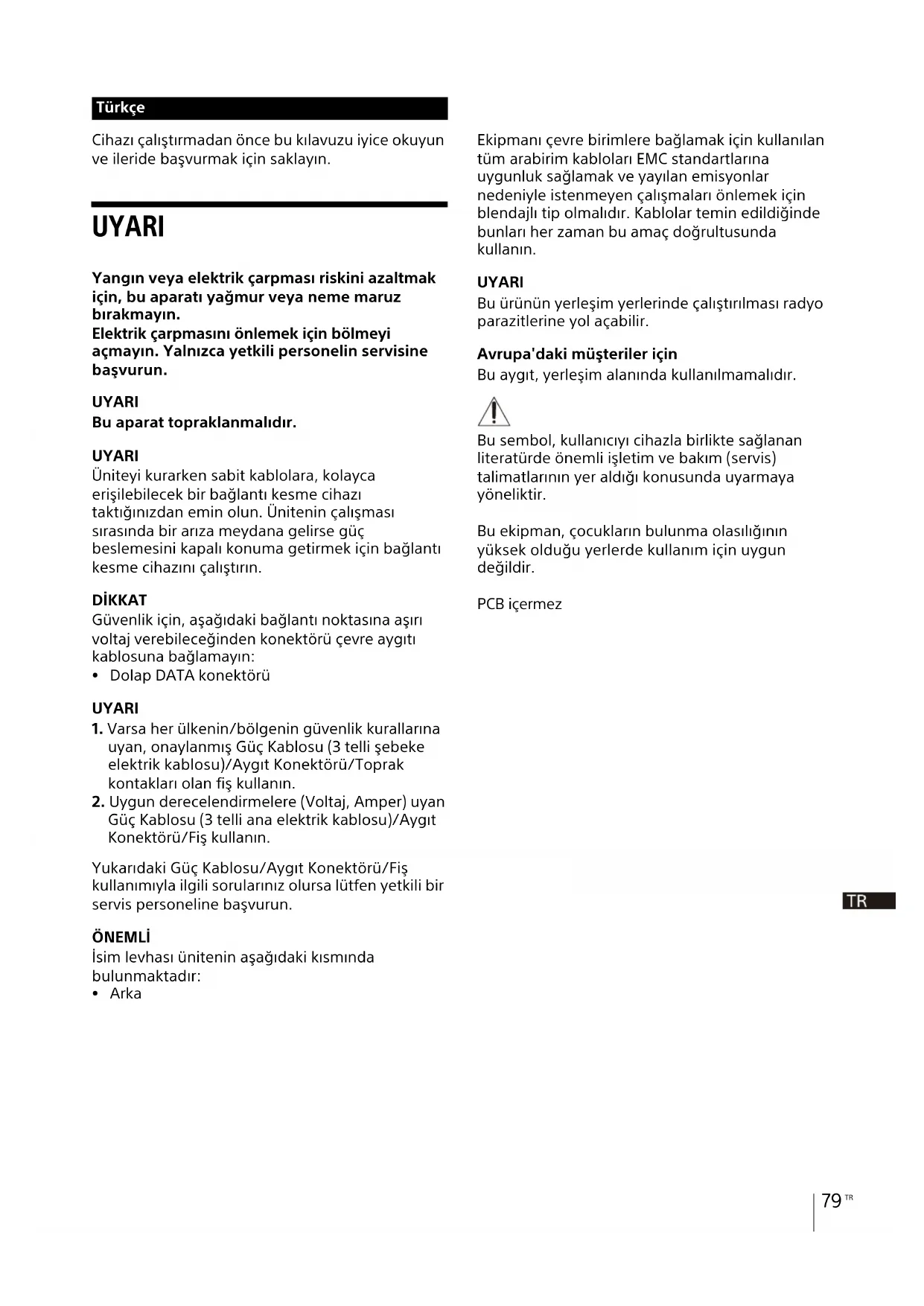

Cihazı çalıştırmadan önce bu kılavuzu iyice okuyun ve ileride başvurmak için saklayın. UYARI Yangın veya elektrik çarpması riskini azaltmak için, bu aparatı yağmur veya neme maruz bırakmayın. Elektrik çarpmasını önlemek için bölmeyi açmayın. Yalnızca yetkili personelin servisine başvurun. UYARI Bu aparat topraklanmalıdır. UYARI Üniteyi kurarken sabit kablolara, kolayca erişilebilecek bir bağlantı kesme cihazı taktığınızdan emin olun. Ünitenin çalışması sırasında bir arıza meydana gelirse güç beslemesini kapalı konuma getirmek için bağlantı kesme cihazını çalıştırın. DİKKAT Güvenlik için, aşağıdaki bağlantı noktasına aşırı voltaj verebileceğinden konektörü çevre aygıtı kablosuna bağlamayın: Dolap DATA konektörü UYARI

1. Varsa her ülkenin/bölgenin güvenlik kurallarına

uyan, onaylanmış Güç Kablosu (3 telli şebeke elektrik kablosu)/Aygıt Konektörü/Toprak kontakları olan fiş kullanın.

2. Uygun derecelendirmelere (Voltaj, Amper) uyan

Güç Kablosu (3 telli ana elektrik kablosu)/Aygıt Konektörü/Fiş kullanın. Yukarıdaki Güç Kablosu/Aygıt Konektörü/Fiş kullanımıyla ilgili sorularınız olursa lütfen yetkili bir servis personeline başvurun. ÖNEMLİ İsim levhası ünitenin aşağıdaki kısmında bulunmaktadır: Arka Ekipmanı çevre birimlere bağlamak için kullanılan tüm arabirim kabloları EMC standartlarına uygunluk sağlamak ve yayılan emisyonlar nedeniyle istenmeyen çalışmaları önlemek için blendajlı tip olmalıdır. Kablolar temin edildiğinde bunları her zaman bu amaç doğrultusunda kullanın. UYARI Bu ürünün yerleşim yerlerinde çalıştırılması radyo parazitlerine yol açabilir. Avrupa'daki müşteriler için Bu aygıt, yerleşim alanında kullanılmamalıdır. Bu sembol, kullanıcıyı cihazla birlikte sağlanan literatürde önemli işletim ve bakım (servis) talimatlarının yer aldığı konusunda uyarmaya yöneliktir. Bu ekipman, çocukların bulunma olasılığının yüksek olduğu yerlerde kullanım için uygun değildir. PCB içermez TürkçeTR

• İçindekiler Güvenlik Bilgileri p. 81
• UYARI p. 81
• DİKKAT p. 81
• Lütfen Önce Bunu Okuyun p. 82
• Kılavuz Yapısı p. 82
• Yoğuşma p. 82
• Güvenlik p. 82
• Yanma p. 82
• Bozuk pikseller p. 82
• Ünite Koruma İşlevi p. 82
• Genel Önlemler p. 82
• Tıbbi cihazlar üzerindeki etkiyle ilgili önlemler p. 82
• Görsel olarak uyarılan hareket hastalığı (GUHH) ve postüral instabilite ile ilgili önlemler p. 83
• Genel Bakış p. 84
• Sistem Yapılandırma Şeması p. 85
• Parça Tanımlaması p. 86
• Hata Kodları p. 87
• Temizlik ve Depolama p. 87
• Sinyal Biçimleri p. 87
• Teknik özellikler Ticari Markalar Bu belgede görünen ürünler veya sistem adları, ilgili sahiplerinin ticari markaları veya tescilli ticari markalarıdır. Ayrıca metinde ® veya ™ sembolleri kullanılmaz. p. 88

• Sistemle birlikte verilen kullanım kılavuzunun, hak sahibinin izni olmadan kısmen veya tamamen çoğaltılması veya kopyalanması telif hakları yasası kapsamında yasaktır.

• Sistemin teknik özelliklerinin önceden haber verilmeksizin iyileştirme amacıyla değiştirilebileceğini lütfen unutmayın.81

Güvenlik Bilgileri Güvenlik Bilgileri UYARI

• Kurulum için bayinize ya da Sony satış irtibat noktanıza danıştığınızdan emin olun. Bir duvar, tavan ve benzeri bir yüzey üzerine

ulum yapacağınızda Kurulum Kılavuzunu okuyun ve ilgili yüzeyin bu ürün ve montaj braketinin ağırlığını kaldırabilecek kadar kuvvetli olduğundan emin olun. Yüzeyin yeterince kuvvetli olmaması halinde, bu ürün düşerek ciddi yaralanmalara neden olabilir. Ayrıca, yılda bir kez kurulumda gevşeme olup olmadığını kontrol edin.

• Bu ürün, fazla yağlı duman, buhar, nem veya toz

luna n bir yere monte etmeyin. Bu ürünün Kullanma Kılavuzunda belirtilenler

ışın da bir ortamda kullanılması, yangına veya elektrik çarpmasına neden olabilir.

• Bu ürünü aşağıdaki yerlere monte etmeyin. Bu ürün

devrilebilir ya da düşebilir ve bu durum yaralanmalarla sonuçlanabilir. - Dengeli olmayan bir masa

Eğimli b ir konum - Titreşim veya darbeye maruz kalan bir konum Ayrıca, kurulum/montaj konumunun kuvvetini iyice kontrol edin.

• Belirtilen dışında ya da güç kapasitesini

arşılamay an bir bağlantı kablosu kullanmayın. Bu durum bir yangına veya arızaya neden olabilir.

• Ürünü bir AC güç terminaline bağlayacağınızda, izin v erile n değeri aşmadığınızdan emin olun.

• AC güç kablosu ve prizini yangın, elektrik

arp ması, zarar ve/veya yaralanma risklerinden kaçınacak biçimde kullanın: - AC güç kablosunda modifikasyon yapmayın.

AC gü ç kablosunun üzerine ağır nesneler koymayın. - AC güç kablosunu ısı kaynaklarından uzak tutun. - AC güç kablosunun bağlantısını keserken AC güç kablosunun kendisinden çekmeyin. - Rafa monte edeceğinizde, kablonun raylara sıkışmamasına özen gösterin. Güç kablosu hasarlıysa, Sony servis personeline değiştirme talebinde bulunun.

• Hasarlı ya da kötü sabitlenen bir AC güç prizini

ull anmayın. Fişi prize tamamen takın. Gevşek kalması halinde ark oluşturabilir ve yangına neden olabilir.

• Bir kullanıcının üniteyi demonte etmesi, onarması

a d a değiştirmesi, kullanıcının güvenliği açısından ciddi bir sorun teşkil edebilir.

• Bu ürün arızalanır veya hasar görürse, vasıflı bir

ony personeline danışın.

• Ekranı çarpmayın ya da ekrana darbe uygu lamayın. Bu ürün devrilebilir veya düşebilir ve ciddi yaralanmalara neden olabilir. DİKKAT

• Keskin kenarlara çıplak elle dokunmayın. Bu ürünün kenarları ve panel yüzeyinin köşesi keskind ir. Buralara temas etmeniz halinden elleriniz zarar görebilir. Bu durum, üründe hasara da neden olabilir.

• Bu ürünü belirtilen besleme geriliminde kullanın. Bu ürün ün ürün üzerinde belirtilenden farklı bir besleme basıncında kullanılması, yangın veya elektrik çarpmasına neden olabilir.

• Bu ürünü su bulunan bir yere monte etmeyin. Bu ürüne su gire rse ya da ürün ıslanırsa, bu durum yangın ya da elektrik çarpmasına neden olabilir. Bu ürünü yağmurlu veya karlı havalarda, sahilde ya da su yakınında kullanırken özellikle dikkatli olun.

• Bu ürünü çevresi kapalı bir ortam içine monte

yin. Ürünün çevresi kapalı bir ortama monte edilmesi

umunda ürün içinde ısı birikebilir ve bu durum yangın ya da arızaya neden olabilir. Daha iyi bir havalandırma sağlamak için aşağıdakileri gözetin. - Bu ürünü duvarlar ve zeminler ile arasında en az

mesafe bırakarak monte edin. - Bu ürünü çevresi kapalı, dar bir alana sıkıştırmayın. - Bu ürünü uzun iplikli bir kilim (halı vb.) üzerine yerleştirmeyin. - Bu ürünü bez vb. ile sarmayın. - Bu ürünü yan yatırmayın ya da baş aşağı çevirmeyin. Kurulum hakkında daha fazla bilgi için Kurulum Kılavuzuna başvurun.

• Ürününüze bağlı kordon ve kabloları HER ZAMAN

ine takılmanıza neden olmayacak, çekilemeyecek ya da kavranamayacak şekilde yönlendirin.

• Kabin içine sıvı veya katı bir nesnenin girmesi

munda, üniteyi fişten çekin ve tekrar çalıştırmadan önce vasıflı bir Sony personelinin kontrolünden geçirin.

• Elektrik çarpmasına yol açabileceğinden AC güç

losuna ve fişine ıslak ellerle dokunmayın.

• Kişilerin panel görüntüleme yüzeyi üzerine çıkm

ına ya da nesneler koymasına izin vermeyin. Bunun yapılması, bu ürünün hasar görmesine neden olabilir.TR

Lütfen Önce Bunu Okuyun Lütfen Önce Bunu Okuyun Bu kitlerin satın alınması hakkında ayrıntılı bilgi için Sony satış temsilcinize danışın. Kılavuz Yapısı Bu ürün, duruma göre kullanılacak aşağıdaki kılavuzları içerir. Kurulum Kılavuzu Bu, kurulum, başlangıç ayarları, ekipman ayarlama prosedürleri vb. ile ilgili bilgileri içerir. Kurulumdan sonra ekipman ayarlarını değiştirirken veya yeniden ayarlamalar yaparken de bu kılavuza bakın. Kullanma Kılavuzu (bu belge) Önemli güvenlik önlemleri, parçaların gösterimi, teknik özellikler vb. hakkındaki bilgileri içerir. Genel işlemleri gerçekleştirirken bu kılavuza bakın. Bakım Kılavuzu Bu, teknik servis elemanı tarafından kullanılmak üzere tasarlanmıştır ve arızaların teşhisine ilişkin bilgileri ve onarım talimatlarını içerir. Yoğuşma Ünitenin aniden soğuk bir yerden ılık bir sıcak bir yere alınması ya da ortam sıcaklığının aniden artması durumunda, ünitenin dış yüzeyinde ve/ veya ünitenin içinde nem oluşabilir. Bu yoğunlaşma olarak bilinir. Yoğunlaşmanın meydana gelmesi durumunda üniteyi kapatın ve üniteyi çalıştırmadan önce yoğunlaşma geçene kadar bekleyin. Yoğuşma varken ünitenin çalıştırılması üniteye zarar verebilir. Güvenlik

• SONY; İLETİM ARAÇLARI ÜZERİNDEKİ GÜVENLİK

ZARARDAN, İLETİM ÖZELLİKLERİNDEN YA DA HERHANGİ BİR GÜVENLİK SORUNUNDAN

KAYNAKLI ÖNLENEMEZ VERİ SIZINTILARINDAN

SORUMLU OLMAYACAKTIR.

• Çalışma ortamına bağlı olarak ağ üzerindeki izinsiz üçüncü kişile r cihaza erişebilir. Cihazı ağa bağlarken mutlaka ağın güvenli şekilde korunduğunu onaylayın. Yan ma Hareketsiz bir görüntü uzun süre görüntülenirse, kalıcı yanma oluşabilir. Hareketli görüntülerle bir video oynatmak, gerçekleştiğinde yanmanın ciddiyetini azaltabilir ancak yanmayı tamamen ortadan kaldırmaz. Bozuk pikseller Bu nedenle, piksellerin çok küçük bir kısmı ya her zaman kapalı (siyah), her zaman açık (kırmızı, yeşil veya mavi) ya da yanıp sönen “takılmış” olabilir. Ek olarak, bu tür “takılmış” pikseller, organik ışık yayan diyotların fiziksel özelliklerinden dolayı uzun bir kullanım süresi boyunca kendiliğinden görünebilir. Bu tür oluşumlar bir arızayı göstermez. Ünite Koruma İşlevi Ünite, kurulduğu ortama bağlı olarak anormal derecede yüksek bir sıcaklığa ulaşırsa üniteyi korumak üzere video ekranını kapalı konuma getiren işlev devreye girebilir. Anormal derecede yüksek sıcaklıkların önleneceği kurulum ortamı hakkında ayrıntılı bilgi için Sony servis personeline danışın. Genel Önlemler

• Ürünü ıslatmaktan kaçının. Sıvılarla yanlışlıkla temas halinde, gücü açmayın ve bir teknik servis temsilcisine başvurun.

• Bir hata veya arıza meydana gelirse ya da ürünün

ne yabancı madde girerse, gücü kapatın ve kullanmayı bırakın ve bir teknik servis temsilcisine başvurun.

• Görüntü Dolaplarının ön panelini hasara veya

eye maruz bırakmayın.

• Bir teknik servis temsilcisinden periyodik olarak

emizlik v e bakım talep edin. Tıbbi cihazlar üzerindeki etkiyle ilgili önlemler Ekran kabini güçlü mıknatıslar kullanır. Bunlar, montaj veya bakım çalışması sırasında dokunulan yüzeyde manyetik akım yoğunluğunun muhtemelen 300 mT veya daha fazla olduğu bölgelerdir. Bu, defibrilatör, kalp pili ve hidrosefali tedavisi için programlanabilir şant valfleri gibi tıbbi cihazları etkileyebilir.83

Lütfen Önce Bunu Okuyun Bu tıbbi cihazların kullanıcılarını montaj ve bakım çalışmasının yapıldığı veya ekran kabinlerinin saklandığı alanlardan uzak tutun. Ayrıca bu tıbbi cihazların kullanıcılarını ekran kabinine yaklaştıklarında etkileyebilecek, görüntüleme yüzeyinden ortaya çıkan manyetik akım yoğunluğu da mevcuttur. Montaj koşullarına bağlı olarak uyarı işaretleri koyma gibi önlemler alın. Montaj veya bakım işini yapacak yükleniciyi bu etkilerden haberdar ettiğinizden emin olun. Görsel olarak uyarılan hareket hastalığı (GUHH) ve postüral instabilite ile ilgili önlemler Görüntülenen içerik, ekran boyutu ve görüntüleme konumuna (mesafe) bağlı olarak, izleyici postüral instabilite veya bulantı gibi GUHH belirtileri yaşayabilir. GUHH belirtileri, görüntüleme sırasında veya hemen sonrasındansa bir süre geçtikten sonra daha şiddetli olabilir. Uyarı işaretleri koyma gibi önlemler alın. Ayrıca, görüntünün geniş kısmında bir yönde hareket postüral instabiliteyi uyarabilir. Ürünü merdiven, asansör, sahanlık veya postür dengesiz olduğunda tehlikeli olduğu varsayılan diğer yerlerden görülebilecek bir konuma kurarken görüntülenen içeriğe ve montaj konumuna (yönüne) özellikle dikkat edin.

• Kullanmadan önce ünitenin düzgün çalıştığını daima doğrulayın. SONY, ÜNİTENİN

DURDURULMASI VEYA SONA ERDİRİLMESİ

Genel Bakış Genel Bakış Dolapları kurulum konumuna ve kullanım amacına uygun bir dolap ekranı oluşturacak ve Ekran Kumandasındaki video içerikleri girişi, sinyal dönüştürülerek Ekran Dolabına aktarılacak şekilde bağlayın. Ürünlere bağlı olarak Ekran Kumandası farklılık gösterir. Aşağıdaki ürünleri kullanın. ZRD-VS25FB: Brompton Technology Tessera SX40 Processor, Tessera XD Data Distribution Unit ZRD-VS25FM: Megapixel LED Processing Platform HELIOS, Network Switch MSM4214X/GSM4210P Bir güç kablosu (ürünle verilmez) ve bir Ethernet kablosu (ürünle verilmez) kullanılarak Ekran Dolapları

ında papatya zinciri bağlantıları yapılandırılabilir. Kumandayla kontrol edilebilecek maksimum bağlantı sayısı, kumandanın kontrol yöntemi ve kullanılan Ethernet kablosunun teknik özellikleri için kullanacağınız ekran kumanda sisteminin kullanım kılavuzuna bakın.

• Ekran Kumandasını kalibrasyon ayarı etkinleştirilmiş şekilde kullanın. Kalibrasyon devre dışı bırakıldığında renk değişiklikleri veya eşitsizliği nedeniyle görüntü kalitesi

• Ünitenin DATA konektörüne sadece ilgili ekran kumanda sisteminin ve dolabın DATA konektörünü bağla yın. Dikkat85

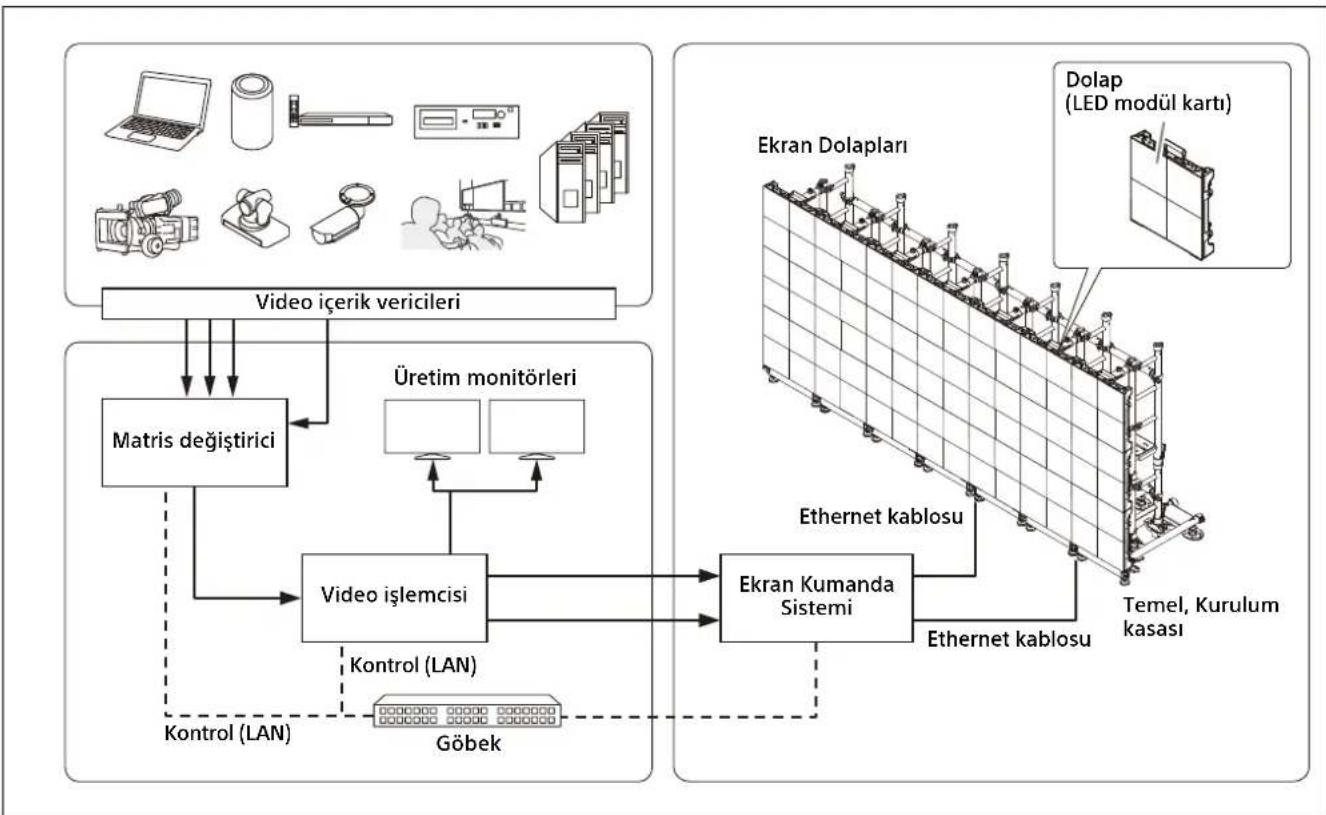

Genel Bakış Sistem Yapılandırma Şeması Tüm sistemin yapılandırma örneği Video içerik vericileri Üretim monitörleri Matris değiştirici Video işlemcisi Kontrol (LAN) Göbek Ekran Dolapları Ekran Kumanda Sistemi Ethernet kablosu Kontrol (LAN) Temel, Kurulum kasası Dolap (LED modül kartı) Ethernet kablosuTR

Parça Tanımlaması Parça Tanımlaması Sol / Sağ Dolap bağlantıları Diğer Görüntü Dolaplarına bağlanın. Sağ tarafta, sol tarafta, üstte ve altta iki adet

WR OUT (AC güç çıkışı) konektörü Dola plar

(ürünle verilmez) arasında bağlantı için, bu konektörü papatya zinciri bağlantısındaki bir sonraki Ekran Dolabındaki PWR IN (AC güç girişi) konektörüne bağlamak üzere bir güç kablosu kullanın. Bu konektör, papatya zinciri bağlantısındaki en

Ekran Dolabı için kullanılmaz. PWR IN (AC güç girişi) konektörü Dola plar

(ürünle verilmez) arasında bağlantı için, bu konektörü papatya zinciri bağlantısındaki bir önceki Ekran Dolabındaki PWR OUT (AC güç çıkışı) konektörüne bağlamak üzere bir güç kablosu kullanın. Papatya zinciri bağlantısındaki ilk Ekran Dolabı

n, bu konektörü devre kesiciye bağlamak üzere güç ile dolap

(ürünle verilmez) arasında bağlantı için bir güç kablosu kullanın. TEST düğmesi Bu düğme kullanılarak, test deseni

ene tleyiciye bağlanmadan görüntülenebilir. STATUS göstergesi Görüntü Dolabının sistem durumunu gösterir.

İşlem Tanım Basılı tutun Normal mod: Test deseni moduna geçer. Test deseni modu: Normal moda geçer. Basın Normal mod: Değişiklik olmaz Test deseni modu: Test deseni değiştirilir. Durum ZRD-VS25FB ZRD-VS25FM Ekran Dolabı kapalı Kapalı Kapalı Sistem başlatma aşamasında*

Kırmızı yanıyor Beyaz yanıyor Macenta yanıyor Sarı yanıyor Tekrar beyaz yanmaya başlar Hata durumu Kırmızı yanıp sönüyor Kırmızı yanıp sönüyor87

Hata Kodları / Temizlik ve Depolama / Sinyal Biçimleri DATA konektörü Bu konektörü papatya zinciri bağlantısındaki bir sonr aki Ekran Dolabındaki DATA konektörüne bağlamak için bir Ethernet kablosu*

(ürünle verilmez) kullanın. Papatya zinciri bağlantısındaki ilk Ekran Dolabı için, bu konektörü kullandığınız ekran kumanda sistemindeki ÇIKIŞ konektörüne bağlamak için bir Ethernet kablosu*

(ürünle verilmez) kullanın. *1 Güç kablosunu NEUTRIK giriş konektörü ve çıkış konektörüyle birlikte kullanın. *2 AC güç bağlantısı fişini ve güç kablosunu

UTRIK giriş konektörüyle birlikte kullanın. *3 Sistem başlatma aşamasındayken dolabı kap atma yın. Dolabı açtıktan sonra sistem başlatma aşamasında kalmaya devam ederse ekran kumandasının sahibine danışın. *4 Yalnızca belirli bir test deseni görüntülenirken. *5 NEUTRIK konektörlü kablo kullanılabilir. Ancak,

ullan dığınız Ekran Kumandasına bağlı olarak kablonun teknik özellikleri farklılık gösterir. Ekran Kumandasının teknik özelliklerini doğrulayın. Hata Kodları İlgili ekran kumanda sisteminin teknik özelliklerini kontrol edin. Temizlik ve Depolama Görüntü Dolaplarının yüzeyini ıslatmayın. Günlük temizlik Ekran Dolabının yüzeyini temizlemek için önerilen bezle

*1 Önerilen bez: savina MX temizlik bezi, KB Seiren Co. *2 D olabı bezi tek bir yönde hareket ettirerek düşey

lar ak silin. *3 Artıklar kalırsa bezin kullanılmamış yüzeyiyle sile

k temizleyin. Depolama (taşıma için)

• Ambalajlamadan önce Görüntü Dolaplarının tamamen kuru olduğundan emin olun.

• Görüntü Dolaplarını kuru, iyi havalandırılan

amlarda depolayın. Sinyal Biçimleri Sinyal formatı, ilgili kumandanın teknik özelliklerine uygundur. Normal durum (Ethernet bağlı değil)Yeşil yanıyor Yeşil yanıyorNormal durum(Ethernet bağlantısı sorunsuz, kumanda bağlı değil, kabin bağlantısı sorunsuz)Mavi yanıp sönüyor(1 defa yanıp sönüyor: 1 bağlantı noktası bağlantısı, 2 defa yanıp sönüyor: 2 bağlantı noktası bağlantısı)Mavi yanıp sönüyor(1 defa yanıp sönüyor: 1 bağlantı noktası bağlantısı, 2 defa yanıp sönüyor: 2 bağlantı noktası bağlantısı)Normal durum(Ethernet bağlantısı sorunsuz, kumanda bağlantısı sorunsuz)Mavi yanıyor Mavi yanıyorNormal durum (Test deseni modu)Sarı yanıyor/Sarı yanıp sönüyor* Sarı yanıyorGüvenli mod – Camgöbeği yanıyorDurum ZRD-VS25FB ZRD-VS25FMDikkat Tek bir yönde yatay olarak silin Ekran Dolabı Bez Bez dokusuna düşey şekilde gelecek şekilde silerseniz lekeleri daha kolay çıkarırsınız.TR

Teknik özellikler Teknik özellikler Çözünürlük H 200 nokta × V 200 nokta LED piksel aralığı 2,5 mm Boyutlar 500 × 500 × 93 mm (G/Y/D) Ağırlık Yakl. 10 kg Giriş/Çıkış PWR IN (AC gücü girişi) konektörü (1) PWR OUT (AC gücü çıkışı) konektörü (1) DATA konektörü (2) Güç Giriş: AC 100 V ila 240 V, 50/60 Hz, 11,4 A Çıkış: AC 100 V ila 240 V, 50/60 Hz, 9,5 A Çalıştırma koşulları Sıcaklık 0 °C ila 40 °C Nemlilik %20 ila %80 (yoğuşmasız) Depolama ve taşıma koşulları Sıcaklık –20 °C ila +60 °C Nemlilik %20 ila %80 (yoğuşmasız) Birlikte verilen aksesuarlar Kullanma Kılavuzu (1) Tasarım ve özellikler önceden haber verilmeksizin değiştirilebilir.89 TR11
