SU40NX1 - TV-taso SONY - Ilmainen käyttöohje ja opas

Tuotetyyppi	TV-teline (television tuki)
Merkki	Sony
Malli	SU40NX1
Yhteensopivat televisiomallit	KDL-40NX70☐, KDL-40NX80☐ (tammikuussa 2010)
Mitat (A x B x C x D x F x G)	A: 410 mm, B: 130 mm, C: 180 mm, D: 994 mm, F: 45 mm, G: 310 mm
Korkeus kulmassa (E) – 0°	670 mm
Korkeus kulmassa (E) – 6°	667 mm
Telineen paino	5,5 kg
Virransyöttö	Ei virransyöttöä (passiivinen teline)
Säädettävä katselukulma	0° tai 6° kallistus
Materiaali	Metalli ja muovi (arvio)
Kaatumisenestokiinnitys seinään	Kyllä, kiinnitysreikä valmiina
Suositeltu asentajien määrä	Vähintään 2 henkilöä
Mukana tulevat ruuvit	4 mustaa TV-telineen kiinnitysruuvia (PSW5×16), 1 musta telineen suojaruuvia (PSW5×16), 1 hopea kulman säätöruuvi (PSW5×10), 2 pehmustetta (malleille 40/46/52NX80)
Huolto ja puhdistus	Pehmeä kuiva liina; pinttyneille tahroille kevyesti neutraaliin saippuaan kostutettu liina, sitten kuivalla liinalla pyyhkiminen. Älä käytä tinneriä, bensiiniä.
Turvallisuus	Teline on suunniteltu vain määritetyille malleille. Älä muokkaa. Asenna tasaiselle ja tukevalle pinnalle. Älä peitä television ilmanvaihtoaukkoja. Älä nojaa televisioon.
Alkuperämaa / Valmistaja	Sony Corporation, 1-7-1 Konan Minato-ku Tokio, Japani
Takuu	Ei määritelty, katso television takuuta

Usein kysytyt kysymykset - SU40NX1 SONY

Mitkä televisiot ovat yhteensopivia SU40NX1-telineen kanssa?

SU40NX1-teline on suunniteltu Sony KDL-40NX70☐ ja KDL-40NX80☐ -sarjan televisioille (40 tuuman mallit). Muille kooille katso mallit SU46NX1 ja SU52NX1.

Miten SU40NX1-teline asennetaan?

Asennus on tehtävä vähintään kahden henkilön toimesta. Aseta teline tasaiselle ja tukevalle pinnalle. Kiinnitä televisio uraan, ruuvaa sitten neljä mustaa TV-telineen kiinnitysruuvia ja hopea kulman säätöruuvi. Seuraa käyttöohjeen vaiheita.

Voiko telineen avulla säätää television kulmaa?

Kyllä, voit säätää katselukulman 0° tai 6° kallistukseen. Poista tätä varten takasuojus ja jalustan suojus, irrota jalustan kolme ruuvia, kallista televisiota, aseta liikkuva osa uudelleen paikalleen ja kiristä ruuvit.

Miten SU40NX1-teline puhdistetaan?

Käytä pehmeää ja kuivaa liinaa. Pinttyneille tahroille kostuta liina kevyesti neutraalilla saippualiuoksella ja pyyhi sitten kuivalla liinalla. Älä koskaan käytä tinneriä, bensiiniä tai kemiallisia aineita.

Toimitetaanko telineen mukana kaikki tarvittavat ruuvit?

Kyllä, pakkaus sisältää 4 mustaa TV-telineen kiinnitysruuvia (PSW5×16), 1 mustan telineen suojaruuvin (PSW5×16), 1 hopean kulman säätöruuvin (PSW5×10) ja malleille 40/46/52NX80 2 itseliimautuvaa pehmustetta.

Mikä on SU40NX1-telineen suurin kantavuus?

Teline on suunniteltu vain määritetyille televisioille (NX80/NX70-sarja 40 tuumaa). Telineen oma paino on 5,5 kg. Yhteensopivan television paino on noin 15-20 kg mallista riippuen. Tarkista television käyttöohjeesta tarkka paino.

Voidaanko teline kiinnittää seinään kaatumisen estämiseksi?

Kyllä, telineessä on reikä seinäkiinnitystä varten kaatumisen estämiseksi. Käytä sopivaa kiinnitystä (ei sisälly) noudattaen television käyttöohjeen ohjeita.

Mitä tehdä, jos televisio ei pysy kunnolla telineessä?

Tarkista, että käytät oikeaa telinemallia televisiotasi varten. Varmista, että ruuvit on kiristetty kunnolla (suositeltu momentti ~1,5 N·m). Jos ongelma jatkuu, ota yhteyttä Sonyn tukeen.

Onko SU40NX1-teline yhteensopiva muiden merkkien kanssa?

Ei, tämä teline on suunniteltu erityisesti mainittujen sarjojen Sony-televisioille. Muun laitteen asentaminen voi johtaa putoamiseen tai loukkaantumiseen.

Miten saan täydellisen käyttöohjeen?

Käyttöohje on ladattavissa ilmaiseksi PDF-muodossa sivustolta notice-facile.com. Voit myös pyytää käännöstä toiselle kielelle yhteydenottolomakkeen kautta.

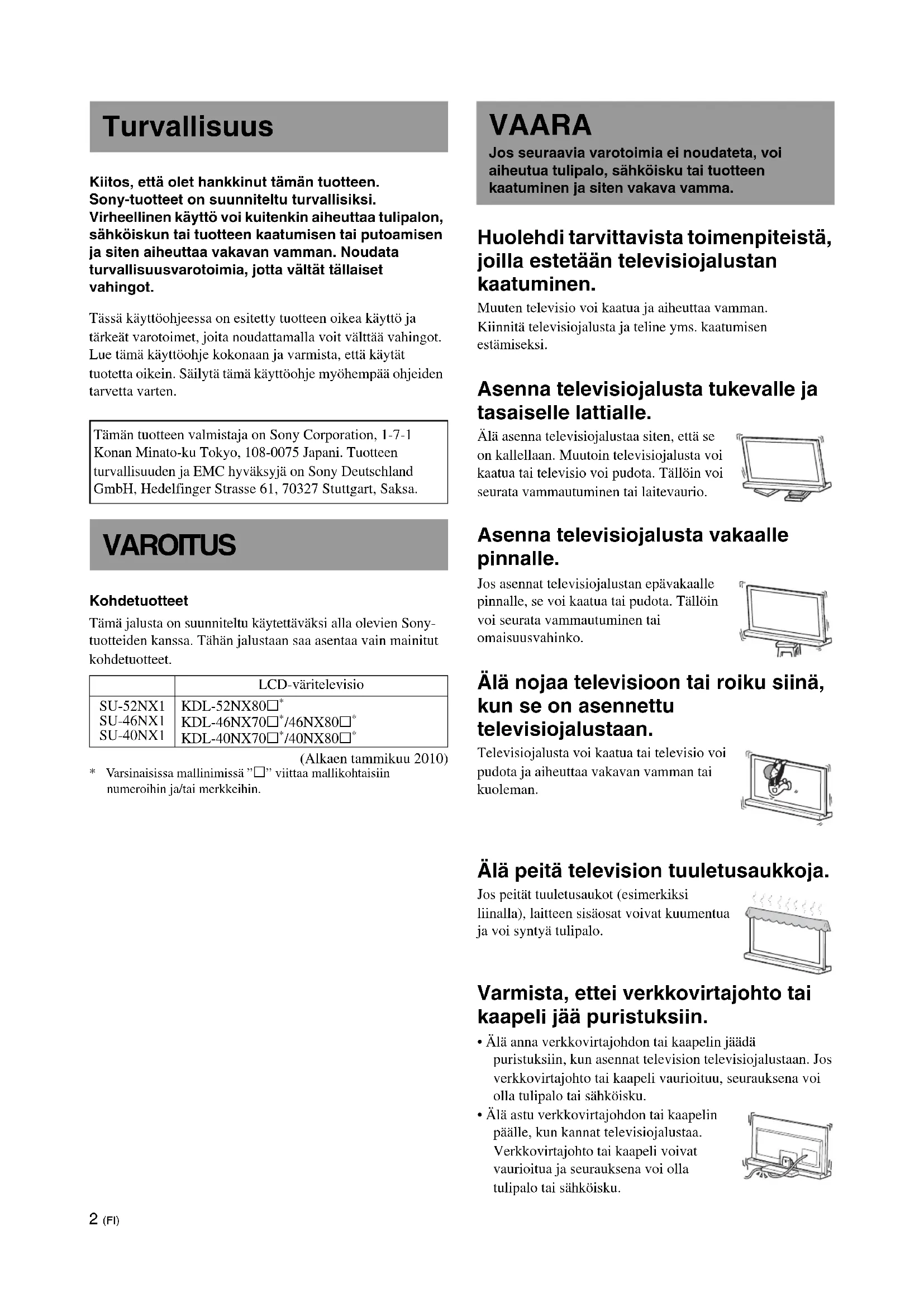

KÄYTTÖOHJE SU40NX1 SONY

Kiitos, etta olet hankkinut tämän tuotteen.
Sony-kuotteet on suunniteltu turvallisiksi.
Virheellinen käytö voi kuitenkin aiheuttaa tulipalon, sähköiskun tai tuotteen kaatumisen tai putoamisen ja siten aiheuttaavakavan vamman. Noudata turvallisuusvarotoimia, jotta välät tällaiset vahingot.

Tassä kaytöohjeessa on esitetty tuotteen oikea kaytö ja tärkeät varotoimet, joita noudattamalla voit välttä vahingot. Lue tamä kaytöohje kokonaan ja varmista, etta kaytät tuotetta oikein. Säilytä tamä kaytöohje myöhempää ohjeiden tarvetta varten.

Tämän tuotteen valmistaja on Sony Corporation, 1-7-1
Konan Minato-ku Tokyo, 108-0075 Japan. Tuotteen turvallisuuden ja EMC hyväksjä on Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa.

VAROITUS

Kohdetuotteet

Tämä jalusta on suunnitelu käytettäväksi alla olevien Sonytuotteiden kanssa. Tähän jalustaan saa asentaa vain mainitut kohdetuotteet.

	LCD-väritelevisio
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(Alkaen tammikuu 2010)

• Varsinaisissa mallinimissä "□" viittaa mallikohtaisiin numeroihin ja/tai merkkeihin.

VAARA

Jos seuraavia varotoimia ei noudateta, voi aiheutua tulipalo, sahköisku tai tuotteen kaatuminen ja sitenvakava vamma.

Huolehdi tarvittavista toimenpiteista, joilla estetaan televisionjalustankaatuminen.

Muuten tevisio voi kaatua ja aiheuttaa vamman.
Kiinnitä tevisiojalusta ja teline yms. kaatumisen estämiseksi.

Asenna tevisiojalusta tukevalle ja tasaiselle lattiale.

Alä asenna tevisiojalustaa siten, etta se on kallelaan. Muutoin tevisiojalusta voi kaatua tai tevisio voi pudota. Talloin voi seurata vammautuminen tai laitevauria.

Asenna tevisiojalusta vakaalle pinnalle.

Jos asennat televisionjalustan épavakaallem pinnalle, se voi kaatua tai pudota. Taliöin voi seurata vammautuminen tai omaisuusvahinko.

Alä nojaa television tai roiku siinä, kun se on asennettu televisionjalustaan.

Televisiojalusta voi kaatua tai tevisio voi pudota ja aiheuttaa vakavan vamman tai kuoleman.

Älä peitä television tuuletusaukkkoja.

Jos peitat tuuletusaukot (esimerkiki si liinalla), laitteen sisiosat voivat kuimentua ja voi syntya tulipalo.

Varmista, ettei verkkovirtajohto tai kaapeli jää puristuksiin.

• Alä anna verkkovirtajohdon tai kaapelin jäädä puristuksiin, kun asennat television televisionjalustaan. Jos verkkovirtajohto tai kaapeli vaurioituu, seurauksena voi olla tulipalo tai sähköisku.
• Alä astu verkkovirtajohdon tai kaapelin paälle, kun kannat tevisiojalustaa. Verkkovirtajohto tai kaapeli voivat vaurioitua ja seurauksena voi olla tulipalo tai sahköisku.

Alä kompasta verkkovirtajohtoon tai kaapeliin.

Jos kompastut verkkovirtajohtoon tai kaepeliin, televisionjalusta voi kaatua ja aiheuttaa vamman.

VAROITUS

Jos alla olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Vain mainitun kohdetuotteen asennus on sallittua.

Tämä telesiojalusta on suunnilteu käytetäväksi vain mainitun tuotteen kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, laite voi pudota tai rikkoutua ja aiheuttaa vamman. Tassoppaassa olevissa kuvissa on esillä malli KDL-40NX80, ellei toisin mainita.

Huolehdi,etta television on kiinnitety paikalleen.

Kiinnitta telesio telesiojalustaan mukana toimitetuilla ruuveilla. Jos telesiota ei asenneta tukevasti, se voi pudota tai telesiojalusta voi kaatua ja aiheuttaa vamman.

Asennusta koskevia huomautuksia

Varmistu, atta tevisiojalusta asennetaan tukevalle ja tasaiselle lattiale. Huolehdi, ettei tevisiojalustaa asenneta kulmaan tai kalleleen. Noudata seuraavia turvallisuusohjeita valttäaksesi tämän.

Jos asennat tevisiojalustan pehmeallee pinnalle, kuten matolle tai paksulle kankaallee, aseta ensin levy aiottuun kohtaan.

• Älä asenna televisionojalustaa suoraan auringonvaloon tai lammityslaitteen lahelle.
• Alä asenna television jalustaa kuumaan tai kosteaan paikkaan eikä ulkotiloihin.

Käytöö koskevia huomautuksia

Puhdistus

Pidä tevisiojalusta puhtaana pyyhkimää se ajoittain kuivalla ja pehmeällä liinalla. Hankalat tahrat voidaan poistaa pyyhkimää niītā liinalla, jota on kostutetu miedolla pesuaineella. Kuivaa kohta lopuksi kuivalla ja pehmeällä liinalla. Alä kayta kemikaaleja, kuten ohenninta tai bensiinia, sillä ne vahingoittavat tevisiojalustan pintaa.

Varmista, etta asentamiseen osallistuu vähintään kaksi henkiloöa.

Varmista, etta television asentamiseen televisionjalustaan osallistuu vahintaan kaksi henkiloo. Jos yksi henkilou suorittaa asennustyon yksin, seurauksena voi olla onnettomuus tai vamma.

Alä tee muutoksia televisionjalustaan.

Se voi pudota ja aiheuttaa vamman.

Asenna tevisio paikalleen tukevasti noudattamalla seuraavia ohjeita.

Kiinnitruuvit riitttavan tikalle. Jos telesiota ei asenneta paikalleen tukevasti, se voi pudota ja aiheuttaa vamman.

Varo vahingoittamasta kasiäsi tai sormiasi kokoamisen aikana.

• Alä liikuta teilevisiojalustaa kaulaosasta Kannatellen.
• Varo vahingoittamasta sormiasi tai kasiäsi television asennuksen aikana.

Televisiojalustan pakkauksen purkamista koskeva huomautus

Kannattele ja käsittele teilevisiojalustaa huolelliseti.

Vaihe 1: Osien tarkistaminen

Nimi Määrä
Jalusta	1
Takakansi	1
Kaulaosan kansi	1
Television kaulaosan kiinnitsruuvi (PSW5 × 16) musta (× 4) Kaulaosan kannen ruuvi (PSW5 × 16) musta (× 1)	5
Kulmansäätöruuvi (PSW5 × 10) hopea	1
Television tukikappale*	2

* Koskec vain malleja KDL-40NX80/ KDL-46NX80/ KDL-52NX80.

VAARA

Jos verkkovirtajohdon annetaa jaaddapuristuksiin laitteiden alle tai valiin, seurauksena voi olla oikosulku tai sahkokisku. Jos kompastut verkkovirtajohtoon tai kaapeliin, tevisiojalusta voi kaatua ja aiheuttaa vamman.

Valitse asennuspaikka ja laske teilevisiojalusta alas ennen television asennusta.

Televisio on painava laite, joten on suositeltavaa päättä asennuspaikka etukäteen ja koota tevisiojalusta asennuspaikkassaan.

Lisātićoja on television mukana toimitetuissa käytöohjeissa koskien pōytäjalustan je pohjakannen irrotusta (koskee vain malleja KDL-40NX80 /KDL-46NX80 /KDL-52NX80) tevisiosta.

Vaihe 2: Television asennus

Ennen kokoamistyön aloittamista

• Varmistu ennen kokoamistyön aloittamista, että käytettävissa on Phillips-ristipääruuvinvännin, joka sopii ruuvcihin.
• Jos kiristat ruuveja sahkiKaytoisella ruuvinvaantimellä, valitsekiristysvoiman asctukseksi noin 1,5 N·m {15 kgf·cm}.

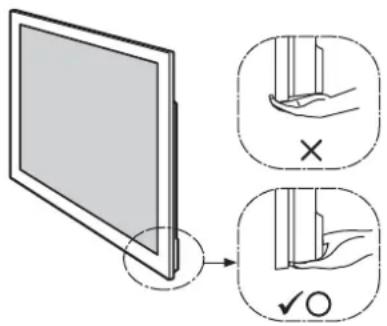

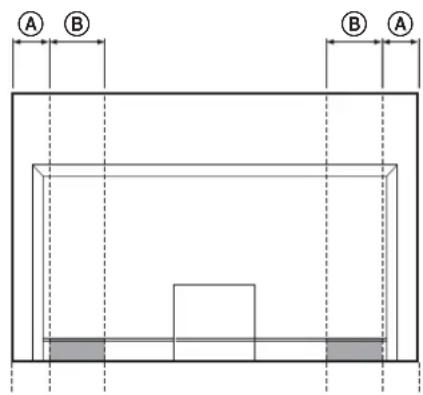

1 Pidä televisiota osoitetussa kohdassa, kun siirät televisiota.

Katso taulukkoa ja mittaa pituudet 已 ja 已 television yläreunasta alla olevan kuvan mukaisesti. Pida televisiota osoitetussa kohdassa pituusmitan 已 varrella.

Mittayksikko: mm

Television koko	Pituus ④Pituus ⑧
40"	110	170
46" 170 170
52" 170 170

• Pidä osoitctussa kohdassa, ettet loukkaa sormiasi.

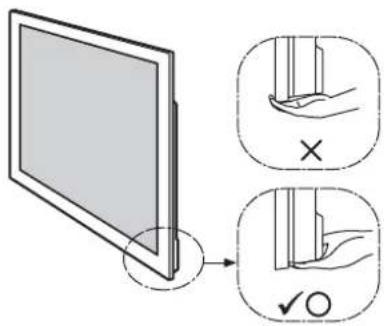

  2Varmistu, etta pidat televisiota kuvan mukaisesti:

• Kun siirrät televisiota käsin, pidä sitä yllä olevan kuvan mukaisesti. Älä kuormita nestekidepaneelia tai ruudun kehystä.

2 Kiinnită teilevisio televisiojalustaan.

Televisio kiinnitetaan paikalleen asettamalla se televisiojalustassa olevaan uraan.

Koskee vain malleja KDL-40NX80/
KDL-46NX80/KDL-52NX80

Kiinniti television tukikappaleet telesiojalustan molemmille puolille.

(Television

tukikappaleiden

alapinnassa on

kaksipuolista teippiä.)

< 念 Nuoli osoittaa kohti televisiojalustan etupuolta.

• Varo vahingoittamasta sormiasi television asennuksen aikana.

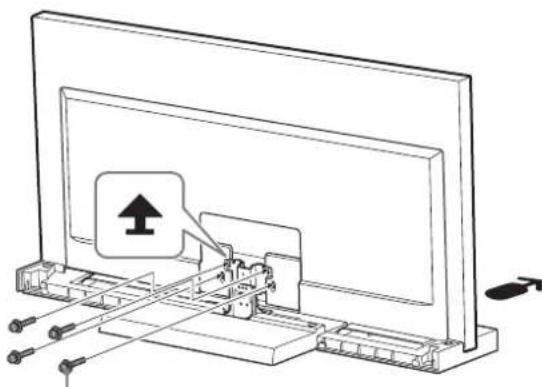

3 Kiinnitä television ja televisionjalustaneljälla television kaulosan kiinnitsruuvilla (PSW5 × 16) musta (sisälty toimitukseen).

Television kaulaosan kiinnitysruuvi (PSW5 × 16) musta

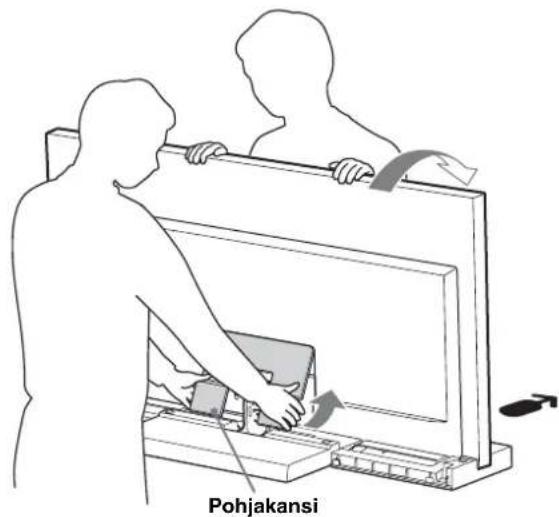

4 Kiinnitta pohjakansi television. (Koskee vain malleja KDL-40NX80/ KDL-46NX80/ KDL-52NX80)

Kytke verkkovirtajohto ennen pohjakannen kiinnitystä.
Katso tarkemmat toimenpideohjeet television mukana toimitetuista kayttooppaista.
2 Kallista televisiota eteenpain, kun kiinittat pohjakantta, ja kallista telesio lopuksi takaisin pystyasentoon.

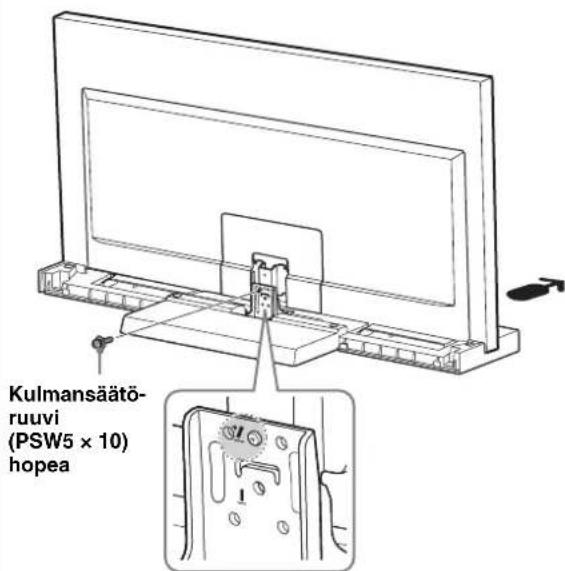

5 Kiinnitä television ja televisionjalusta kulmansaätoruuveilla (PSW5 × 10) hopea (sisältytoimitukseen).

6

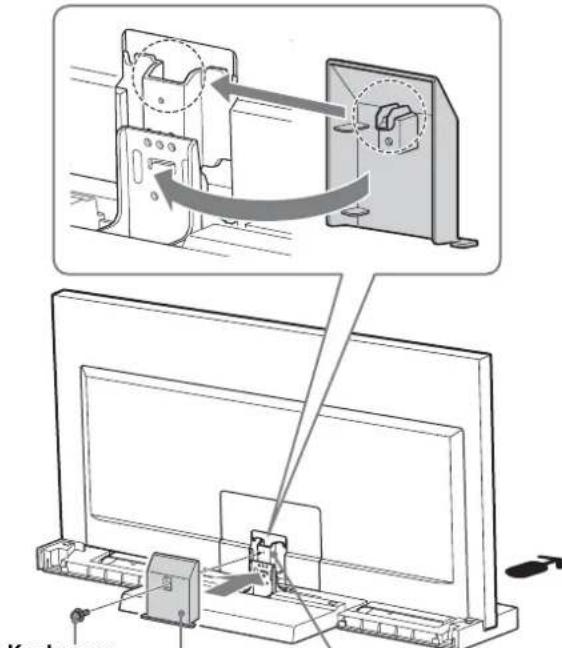

Kiinnitä kaulaosan kansi kaulaan.

Kohdista kaulaosan kansi kaulaa vasten ja liu'uta se alas alla olevan kuvan mukaisesti. Kiinnitka kaulaosan kansi kaulaan kaulaosan kannen kiinnitysruuevilla (PSW5× 16) musta (sisaltyy toimitukseen).

Jos haluat saataa television katselukulmaa, saadakulma ennen kaulaosan kannen kiinnitysta. Lisatietoja on sivulla 7, kohdan "Television katselukulman saatoo" vaiheessa 2.

Kaulaosan
kannen ruuvi
(PSW5× 16)
musta
Kaulaosan
kansi
Kadia

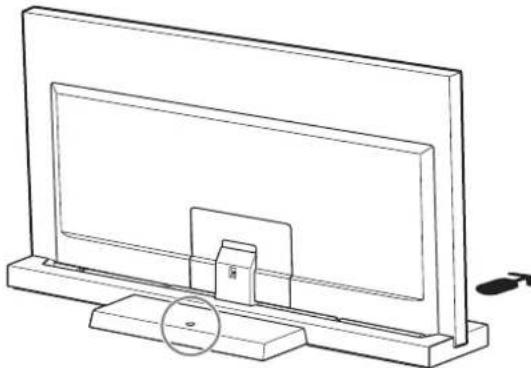

Vaihe 3: Turvatoimet kaatumisen estämiseksi

VAARA

Huolehdi tarvittavista toimenpiteista, joilla estetaaen televisionjalustan kaatuminen, minka seurauksena voi olla loukkaantuminen tai laitevaurio.

Hyödynnä alla olevassa kuvassa nakyvä reikää
estäcksisi teilevisiojalustan kaatuminen.

Katso tarkemmat toimenpideohjeet television mukana toimitusta kayttooppaasta.

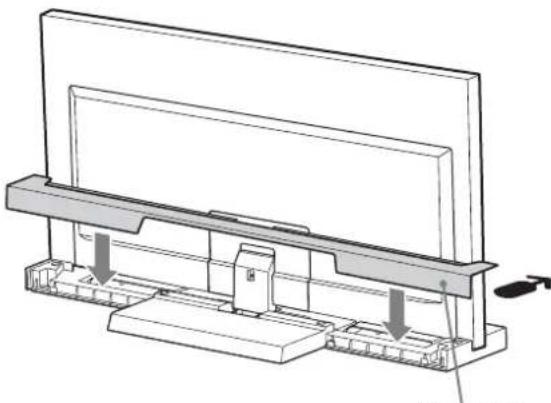

7

Kiinnitā takakansitelevisiojalustaan.

Takakansi

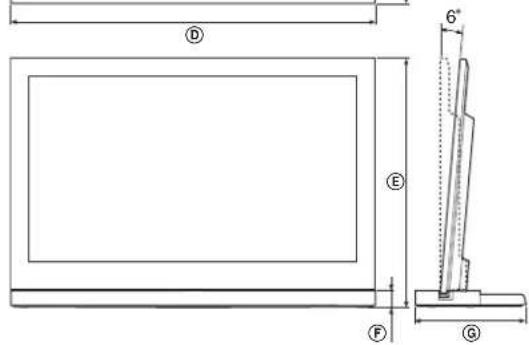

Tekniset tiedot

			SU-52NX1 SU-46NX1 SU-40NX1
Mitat: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1.261 1.1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Jalustan paino: 7,7			kg 6,8 kg 5,5 kg

Valmistaja pidattaa itsellain oikeuden muuttaa laitteen rakennetta ja ominaisuksia siita erikseen ilmoittamatta.

Television katselukulman säätö

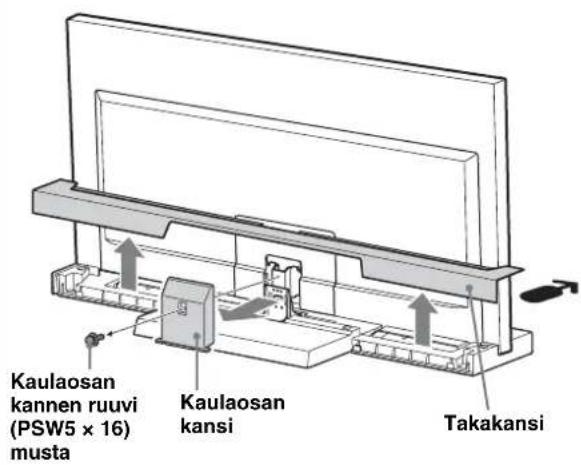

1 Irrota takakansi ja kaulaosan kansi.

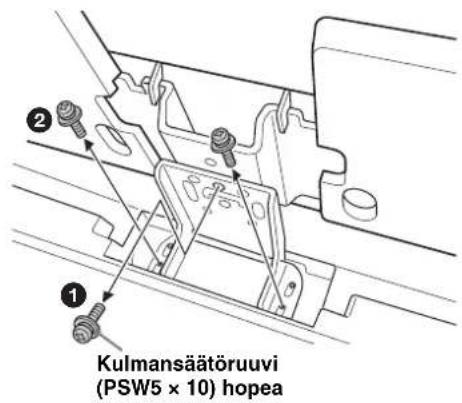

2 Irrota ruuvit.

Irrota kolme ruuvia kaulasta.

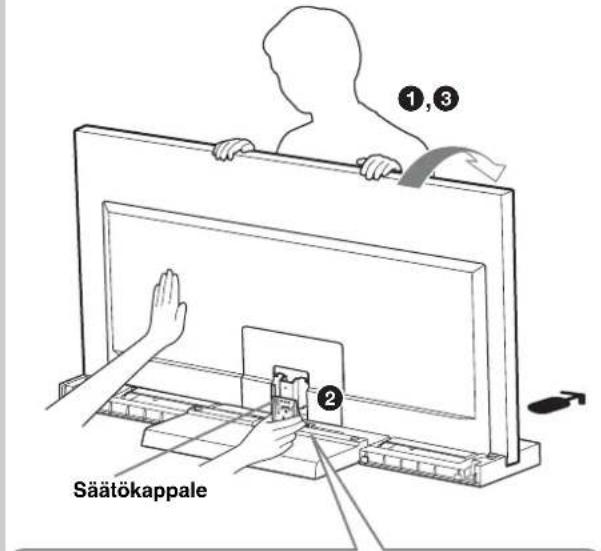

3 Säädä kulma.

Kallista televisiota eteenpain.
2 Aseta saatokappale haluttuun kulmaan (edessä 0 astetta; takana 6 astetta).
Aseta telesio takaisin perusasentoon.

• Tehdasasetus on 6 astetta.
  Tue saatokappaletta kadellä, kun asctat television takaisin perusasentoon. (Vain 0 asteen saatöä käytettäessä.)

6 astetta0 astetta

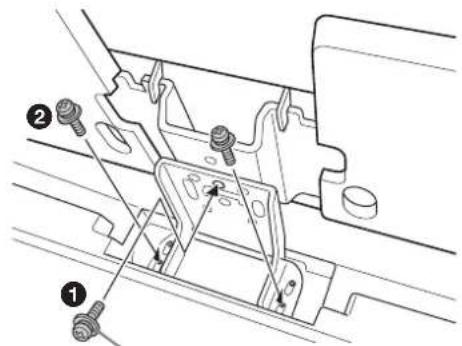

4 Kiinnitä ruuvit.

Kiinnitta ensin saatokappale kaulaan kulmansaatoruuvilla (PSW5× 10) hopea (1) ja sitten kaksi ruuvia (2) (kayttäen vaiheessa 2 irrotettua kolmea ruuvia).

Kulmansaatoruuvi
(PSW5× 10) hopea
