Produkttype	TV-møbel (TV-stativ)
Merke	Sony
Modell	SU40NX1
Kompatible TV-modeller	KDL-40NX70☐, KDL-40NX80☐ (per januar 2010)
Mål (A x B x C x D x F x G)	A: 410 mm, B: 130 mm, C: 180 mm, D: 994 mm, F: 45 mm, G: 310 mm
Høyde med vinkel (E) – 0°	670 mm
Høyde med vinkel (E) – 6°	667 mm
Vekt av stativ	5,5 kg
Strømforsyning	Ingen strømforsyning (passivt stativ)
Justerbar synsvinkel	0° eller 6° helling
Materiale	Metall og plast (anslått)
Anti-tipp feste i vegg	Ja, hull for feste
Anbefalt antall personer for montering	Minst 2 personer
Medfølgende skruer	4 svarte TV-festeskruer (PSW5×16), 1 svart skrue til deksel (PSW5×16), 1 sølvfarget vinkeljusteringsskrue (PSW5×10), 2 puter (for modeller 40/46/52NX80)
Vedlikehold og rengjøring	Tørr, myk klut; for vanskelige flekker, klut lett fuktet med nøytral såpe, deretter tørr klut. Unngå tynner, bensin.
Sikkerhet	Stativ er kun designet for spesifiserte modeller. Ikke modifiser. Monter på flat og solid overflate. Ikke dekk ventilasjonsåpningene på TV-en. Ikke len deg på TV-en.
Opprinnelsesland / Produsent	Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, Japan
Garanti	Ikke spesifisert, se TV-ens garanti

Ofte stilte spørsmål - SU40NX1 SONY

Hvilke TV-er er kompatible med SU40NX1-stativet?

SU40NX1-stativet er designet for Sony TV-er i seriene KDL-40NX70☐ og KDL-40NX80☐ (40-tommers modeller). For andre størrelser, se modellene SU46NX1 og SU52NX1.

Hvordan installere SU40NX1-stativet?

Installasjonen må utføres av minst to personer. Plasser stativet på en flat og solid overflate. Fest TV-en i sporet, skru deretter inn de fire svarte TV-festeskruene og den sølvfargede vinkeljusteringsskruen. Følg trinnene i bruksanvisningen.

Kan stativet justere TV-ens vinkel?

Ja, du kan stille synsvinkelen til 0° eller 6° helling. For å gjøre dette, fjern bakdekselet og fotdekselet, skru ut de tre skruene på foten, vipp TV-en, flytt den bevegelige delen tilbake på plass og skru inn igjen.

Hvordan rengjøre SU40NX1-stativet?

Bruk en tørr, myk klut. For vanskelige flekker, fukt en klut lett med en nøytral såpeløsning, tørk deretter med en tørr klut. Bruk aldri tynner, bensin eller kjemikalier.

Leveres stativet med alle nødvendige skruer?

Ja, settet inneholder 4 svarte TV-festeskruer (PSW5×16), 1 svart skrue til deksel (PSW5×16), 1 sølvfarget vinkeljusteringsskrue (PSW5×10), og for modellene 40/46/52NX80, 2 selvklebende puter.

Hva er maksimal vekt som SU40NX1-stativet tåler?

Stativet er kun designet for spesifiserte TV-er (NX80/NX70 serie 40 tommer). Stativet veier 5,5 kg. Vekten på kompatibel TV er omtrent 15-20 kg avhengig av modell. Se TV-ens bruksanvisning for nøyaktig vekt.

Kan stativet festes til veggen for å forhindre tipping?

Ja, stativet har et hull for feste i veggen for å forhindre tipping. Bruk egnet feste (medfølger ikke) i henhold til instruksjonene i TV-ens bruksanvisning.

Hva gjør jeg hvis TV-en ikke sitter godt på stativet?

Kontroller at du bruker riktig stativmodell for TV-en din. Sørg for at skruene er godt strammet (anbefalt tilspenningsmoment ~1,5 N·m). Hvis problemet vedvarer, kontakt Sony support.

Er SU40NX1-stativet kompatibelt med andre merker?

Nei, dette stativet er spesielt designet for Sony TV-er i de angitte seriene. Montering av en annen enhet kan føre til fall eller skade.

Hvordan får jeg fullstendig bruksanvisning?

Bruksanvisningen er tilgjengelig for gratis nedlasting i PDF-format på notice-facile.com. Du kan også be om en oversettelse til et annet språk via kontaktskjemaet.

BRUKSANVISNING SU40NX1 SONY

Montera bakkapan på det bakre fatest.

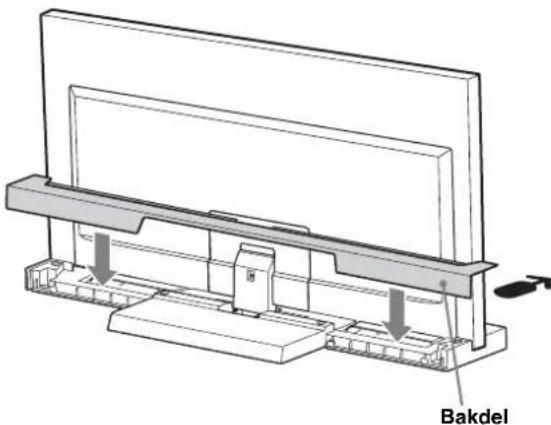

Montera bakdelen på TV-stativet.

Specificationer

			SU-52NX1 SU-46NX1 SU-40NX1
Mätt: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1 261 1 1	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Stativets vikt: 7,7			kg 6,8 kg 5,5 kg

• I de eigentlige modelnavne angiver "□" tal og/eller tegn, som er specifikke for haver model.

ADVARSEL

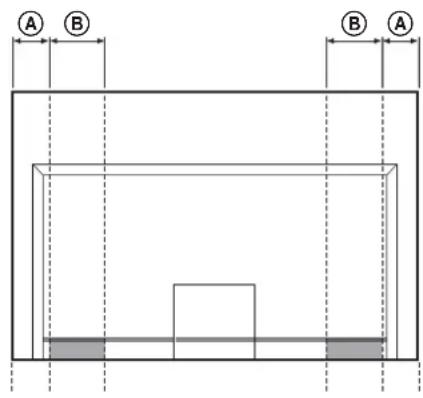

1 Se i tabellen, og mal langderne A og B fra tv'ets overste kant, som vist i illustrationen nedenfor. Hold tv'et det angivne sted for den malte langde B (I).

Enhed: mm

Tv-storrelse	Laengde	ALaengde
40" 110 170
46" 170 170
52" 170 170

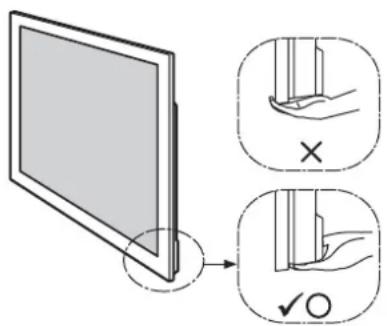

• Hold på det angivne sted for at undgå, at dine fingrekommen til skade.
  Sorg for at holde tv'et som vist:

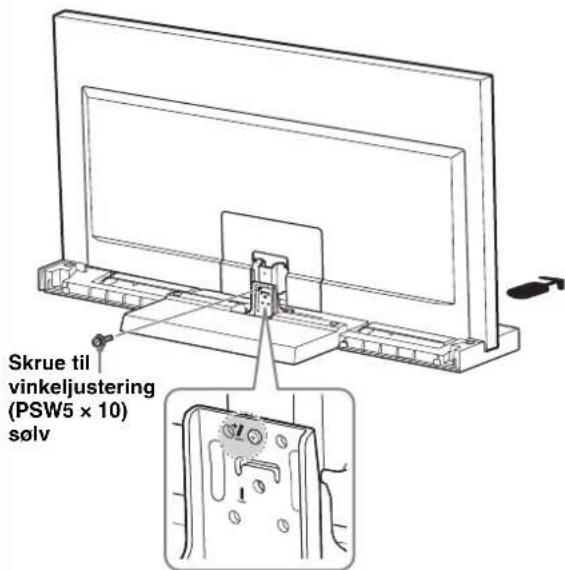

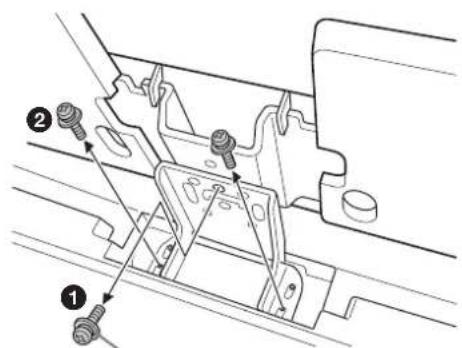

5 Fastgør tv'et og tv-bordet med skruen til vinkeljustering (PSW5 × 10) sølv (medfølger).

6

Fjern de tre skruer fra mellemstykket.

Skruet til
vinkeljustering
(PSW5× 10) solv

3 Juster vinklen.

Dette stativet er laget for bruk med Sony-produktene som er angitt nedenfor. Det må ikke monteres på andreprodukter enn de som er angitt.

	LCD farge-TV
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(Perjanuar 2010)

• Bokstaven "□" indikerer modellspesifikke og/eller tegn i de faktiske modellnavnene.

ADVARSEL

Hvis følgende forholdsregler ikke følges, kan det.fore til alvorlig skade eller dødsfall gjennom brann, elektrisk stot eller ved atprodukter velter.

TV-stativet må sikres slick at det/DD kan velte.

Hvis du ikke gjør dette, kan TV-apparatet velte og forårsake persorskader.

TV-stativet på installereres på solid og flatt underlag.

TV-stativet ma ikke installeres slick at det heller i'en retning. Hvis du gjør dette kan TV-stativet velte, eller TV-en kan falened. Dette kan fore til personskade eller skade på gjenstander.

TV-stativet på installereres på et stabilt underlag.

Hvis du installerer TV-stativet pa ustabilit underlag, kan det miste balansen og velte ell er falle ned. Dette kan fore til personskade ell skade pa gjenstander.

Ikke dekk til ventilasjonshullene på TV-apparatet.

Hvis du dekker til ventilasjonshullene (med en klut etc.), kan det bygger seg opp varme innate i apparatet som forer til brann.

Ikke installer annet utstyr enn det spesifiserte produktet.

Dette TV-stativet er konstruert kun for bruk med det spesifiserte produktet. Hvis du installerer annet utstyr enn det som er angitt, kan det falle ned eller gä i stykker, og dermed forårsake persökade. Ilustrasjonene i/DDhandboken viser KDL-40NX80, hvis ikke annet er angitt.

TV-en mä sikres.

Fest TV-en til TV-stativet med de medfolgende skruene. Hvis TV-en/DDke installeres sikkert, kan den falle ned aller stativet kan velte, noe som kan forarsake personskade.

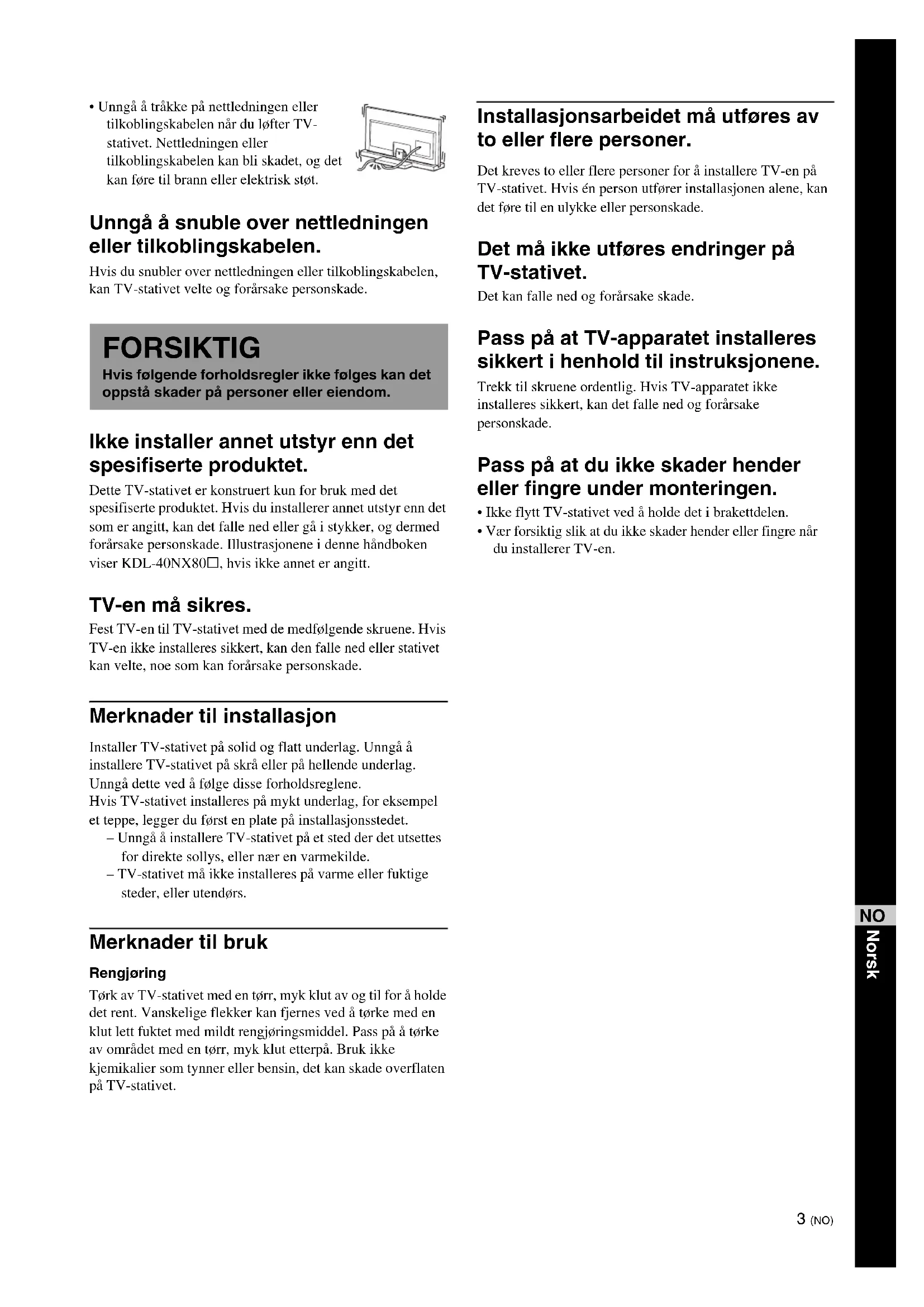

Merknader til installationsjon

Installer TV-stativet pa solid og flatt underlag. Unnga a installere TV-stativet pa skra aller pa hellende underlag. Unnga dette ved a folge disse forholdsreglene. Hvis TV-stativet installeres pa mykt underlag, for eksempel et teppe, legger du forst en plate pa installationsjonsstedet.

• Unngå Å installere TV-stativet på et sted der det utsettes for direkte sollys, eller nr en varmekilde.
• TV-stativet pågressive installeres på varme eller fuktige steder, eller utendørs.

Merknader til bruk

Rengjoring

Törk av TV-stativet med en törrr, myk klut av og til for á holde det rent. Vanskelige flekker kan fjernes ved á törke med en klutlett fuktet med mildt rengjöringsmiddel.Pass pà törke av området med en törrr, myk klut etterp. Bruk ilke kjemikalier som tynner eller bensin, det kan skade overflaten pa TV-stativet.

Installsjonsarbeidet må utføres av to eller flere personer.

Det kreves to ellr flere personer for a installere TV-en pa TV-stativet. Hvis en person utforer instalasjonen alene, kan det fore til en ulykke erller personskade.

Det pågressive utføres endringer på TV-stativet.

Det kan falle ned og forarsake skade.

Pass på at TV-apparatet installereres sikkert i henhold til instruksjonene.

Hold TV-stativet i et fast grep, og handter det forsiktig.

Trinn 1: Kontrollere delene

Navn Antall
Stativ	1
Bakdeksel	1
Brakettdeksel	1
Festeskrue for TV-brakett(PSW5 × 16) svart (× 4)Skruc til brakettdeksel(PSW5 × 16) svart (× 1)	5
Vinkeljusteringsskrue(PSW5 × 10) sølvtarget	1
TV-støttepute*	2

TV-en er tung, og det anbefales at du forst fastslar hvor apparatet skal installereres, og deretter monterer TV-stativet pa dette stedet.

Se bruksanvisingen som fulgte med TV-en for informasjon om hvordan du fjerner Bordstativet og bunndekselet (kun KDL-40NX80/KDL-46NX80/KDL-52NX80) fra TV-en.

Trinn 2: Installere TV-en

Forntering

• Pass pât du har en Phillips-skrutrekker som passer til skruene for monteringen starter.
  Hvis du bruker en elektrisk skrutrekker, stiller du momcntinnstillingen pa ca. 1,5 N·m [15 kgf·cm].

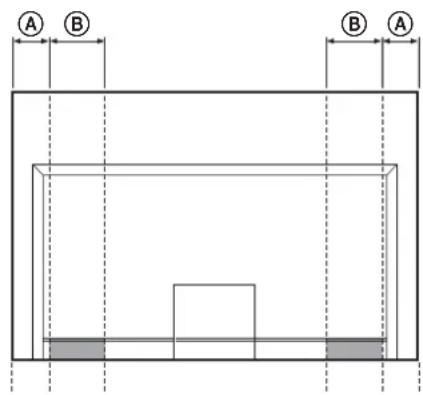

1 Se diagrammet og mal lengdene og fra TVens ovre kant som vist i illustrasjonen under. Hold TV-en pa det angitte stedet langs den malte lengden B (I).

Enhet: mm

TV-ens mål	Lengde A	Lengde B
40" 110 170
46" 170 170
52" 170 170

• Hold på angitte stedene forå unngå à skade fingre.

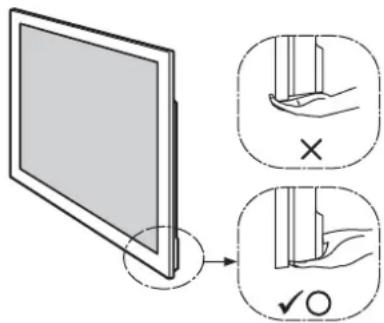

  Pass pà at du holder TV-en som vist:

• Hold TV-en som vist over när den flytttes for hand. Unngå belaste LCD-panelet og rammen rundt skjermen.

2 Montere TV-en på TV-stativet.

TV-en installeres ved a sette den i sporet pa TV-stativet.

Kun for KDL-40NX80/ KDL-46NX80/ KDL-52NX80

Fest TV-stotteputene pa begge sider av TV-stativet.

(TV-støteputene har dobbeltsidig teip på undersiden.)

TV-stottepute

Pilen peker mot fronten pa TV-stativet.

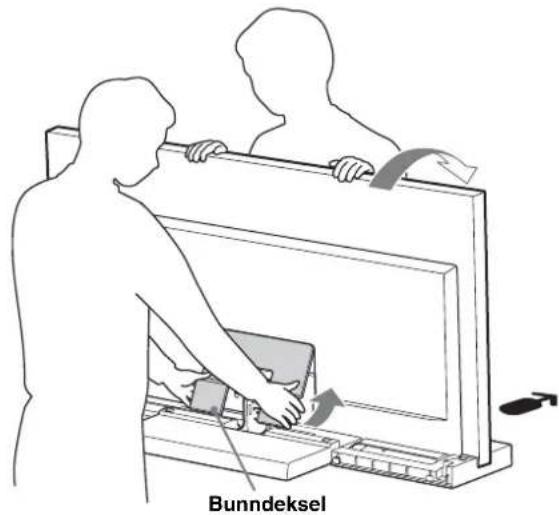

4 Fest bunndekelet til TV-apparatet.

(Kun KDL-40NX80/
KDL-46NX80/ /KDL-52NX80)

Koble til nettledningen for bunndekelet monteres. Se bruksanvisingene som fulgte med TV-en for detailer om fremgangsmaten.
2Nar du fester bunndekelet vipper du TV-en forover, og deretter tilbake nar dekelet er festet.

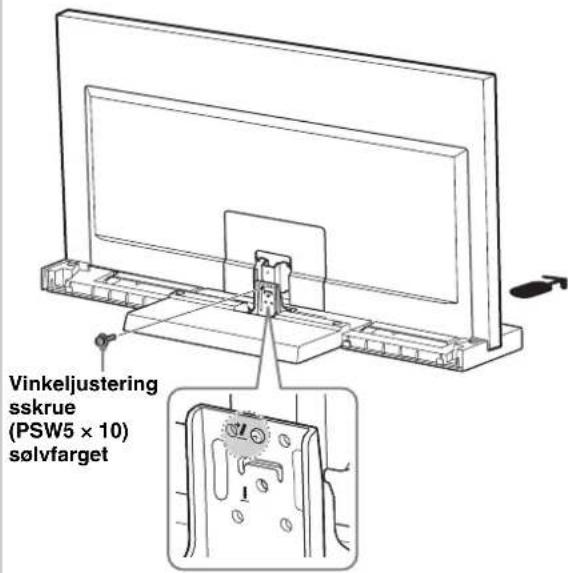

5 Fest TV-en og TV-stativet med vinkeljusteringsskruen (PSW5 × 10 ) solvtarget (medfølger).

6

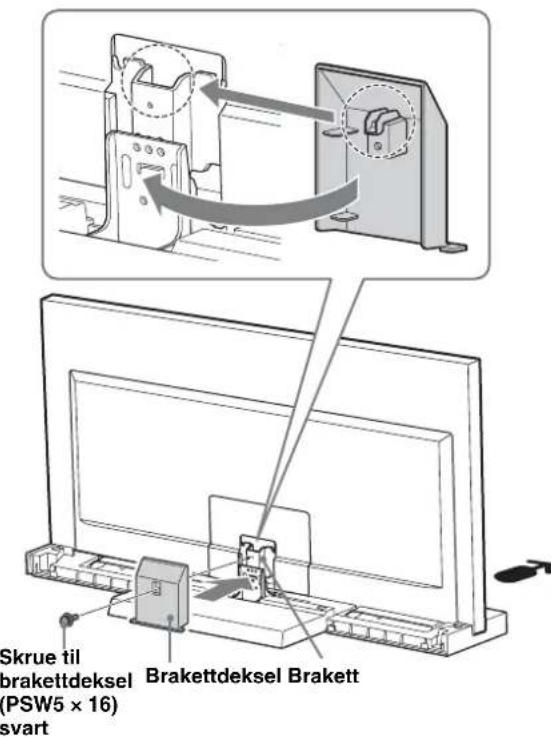

Fest brakettdekselet til braketten.

Juster brakettdekselet i forhold til braketten, og trekk det ned som vist i illustrasjonen under. Fest brakettdekselet og braketten med brakettdekselskruen (PSW5× 16) svart (medfolger).

Hvis du vil justere synsvinkelen til TV-en, justerer du vinkelen for du fester braketdekselet. Se trinn 2 i "Justere TV-ens synsvinkel" pa side 7.

7

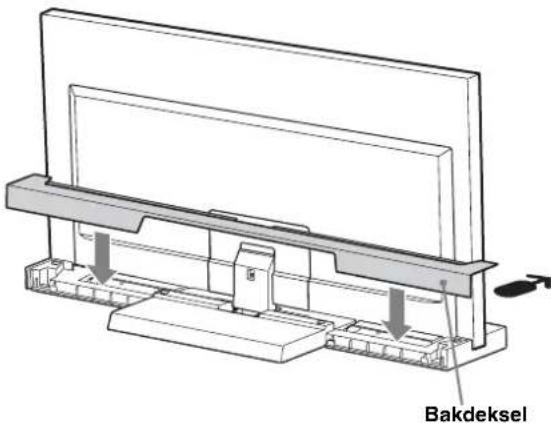

Fest bakdekselet til TV-apparatet.

Trinn 3: Sikkerhetstiltak for Åhindre velt

ADVARSEL

TV-stativet mä sikres sik at det/DD ke kan velte og forarsake mulig personskade og skade gjenstander.

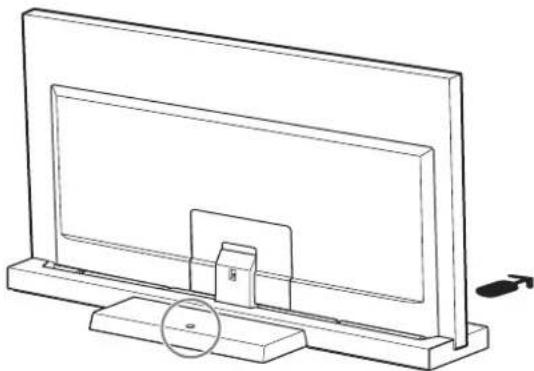

Et hull kan brukes til Åhindre at TV-stativet velter, som vist i illustrasjonen under.

Se bruksanvisningen for TV-en for detailer om fremgangsmaten.

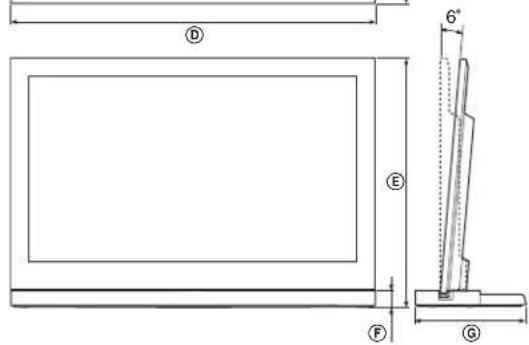

Spesifikasjoner

			SU-52NX1	SU-46NX1 SU-40NX1
Mäl: mm	A		410 410	410
	B		125 140	130
	C		225 190	180
	D		1261 112	27 994
	E	0°	822 745	670
		6°	818 741	667
	F		45 45 45
	G		350 330	310
Stativets vekt: 7,7			kg 6,8 kg 5,5 kg

Konstruktjon og spesifikasjoner kan endres uten varsel.

Justere TV-ens synsvinkel

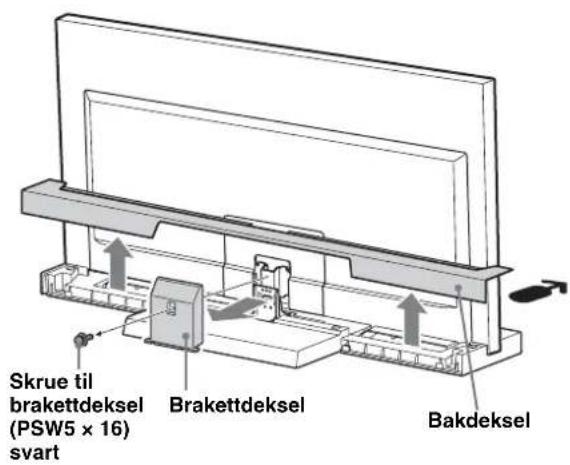

1 Løsne bakdekselet og brakettdekselet.

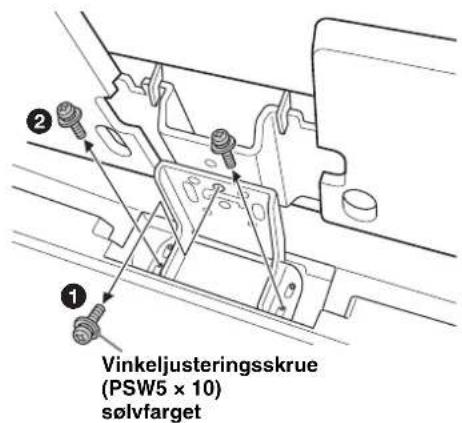

2 Fjern skruene.

Fjern de tre skruene fra braketten.

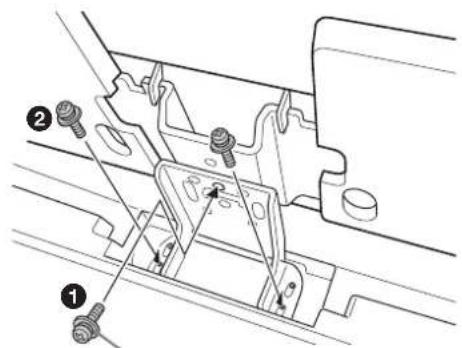

3 Juster vinkelen.

Forst fester du justeringsmekanismen og braketen med vinkeljusteringsskruen (PSW5 × 10) solv (①), og deretter to skruer (②) (bruk de tre skruene som ble fjernet i trinn 2).

Vinkeljusteringsskrue (PSW5 × 10 ) solvtarget

Aσφαλεια

Zac euxapiotoue nou ayopaaute auTo npoiov. Ta npoiovta tnc Sony oxediazovtai yywova tv aoaia. ZepiTTwn avthetaevou xeipaou evexetai va npoknthei oobapoc Tpaumiaooc loywnupkayiac, nektponanxiac, avatponic nTwnc Tou npoiovtoc. Ia va anooyETe Tetoiou EIDouc atuxnata, Bbetaowte otlaumavovtai oi npoulaeic aoaiaic.

2to npov eeyieidio odnyov npovoiadeta o ootos
tgoos xeiogou to nqoivotc, aohw na onmuavtxes
nqoovlaeic, o oioec iva anapaitntcs yia tyn
anofuyn arvynatov. diaabeote ngoeetua to
eyxieidoo xai xonouoioone oowta to piov.
Pulale to npov eeyieiduo ia eaIauovuxh xonon.

O xataoxevaotng autov tov npoiovtoeivai n Sony corporation, 1-7-1 Konan Minato-ku Toxvo, 108-0075 Iaowia. O eovoiodotnveos avtigooosioa to EMC xai tny ophialeia tov npoiovtw evai n Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Tovqagd, Fequavia.

PPOsOXH

Σμβατα προιόντα

H naogovbaon exo oxeduaotei yva
xogouoitai e ta nagaxaw ovubata gniovvt a
tns Sony. Mny e2aotate oioovdnoe allo
Egoanoo, extos ano ta gniovvta nov xaoogicovtai.

	'Eγχωμη τηλεόσαση LCD
SU-52NX1	KDL-52NX80☐*
SU-46NX1	KDL-46NX70☐*/46NX80☐*
SU-40NX1	KDL-40NX70☐*/40NX80☐*

(Aπo tov lavovαioc 2010)
* ta gnaymuixa ovumata movteoov n evdeiyn "O" avtotoi xie oovvexgmuevouc agtmoovnXa Xagaxntgex0e movteoov.

ПОНДОПОIHSH

Eav TnpnOouoI npakatw npofoaEic,
mopei va npokn0ei oobapoc Tpaumatiaoc n
thetaac loywnpukayiac nAektponnxiac n
avaTponnc Tou npoiovtoc.

Eeaoaiaotn anpyn eTpov, yia va anooyet avatponn Tnc Baonc Tns Tnlaopaaons.

εδiaφogetxπεiπwoη, evεetau va πoaxn0εi avatgottns tnaeogaaonxcuva πoaxnθεi teguaioμoc.

Too0eHnOe Oa0EgA Tn Baon tn5 tnL6ogaoons 0to qphi, xIa, yva aiooovte tvxov avatgoi.

Egaophiaiotv tonoetnon tnC Baonc TnTnAopaaoc 0e Otaepo kai einnEdo danEdo.

Mny tootheite tn Baon tns
tneogaoong, etoi wote va yegva nqog
mu xateovvnon. 2e diafoogetuxn
neiittwoen, evexetau va qoxla0ei
avatgoin ng Baong ts nleogaoong
