BRUKSANVISNING SUB551S SONY

Kassering av TV-stativet

Ikke alle modeller sælges i alle områder.

	LCD-farve-tv
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

* I de egentlige modelnavne angiver "x" tal og/eller tegn, som er specifikke for hver model.

- Sørg for at bruge den medfølgende vekselstrømsadapter og netledning.

Brug kabelklemmen, som følger med tv'et.

Hvert signal svarer til 32, 44,1,

48 kHz.

Højttalere

Fronthøjttaler

Højtalersystem 2-vejs 2-driver, basrefleks

Takk for at du valgte dette produktet. Produkter fra Sony er konstruert med sikkerhet i tankene. Feil bruk kan føre til alvorlig skade som følge av brann, elektrisk støt, at produktet velter eller at det faller ned. Sørg for at du leser nøye gjennom sikkerhetsreglene for å hindre ulykker.

Denne instruksjonshåndboken viser riktig håndtering av produktet og viktige forholdsregler som er nødvendig for å hindre ulykker. Les denne håndboken nøye og bruk produktet korrekt. Ha denne håndboken tilgjengelig for fremtidig bruk.

Produsenten av dette produktet er Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Autorisert representant for EMC og produktsikkerhet er Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. For service eller garanti saker vennligst se adressene nevnt i det separate service eller garantidokumentet.

FORSIKTIG

Spesifiserte produkter

Dette stativet er laget for bruk med Sony-produktene som er angitt nedenfor. Det må ikke monteres på andre produkter enn de som er angitt.

Følgende produkter kan bli underlagt endringer uten varsel, kan være utsolgt eller tatt ut av produksjon.

Enkelte modeller selges dessuten bare i bestemte områder.

	LCD farge-TV
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

* Bokstaven "x" indikerer modellspesifikke tall og/eller tegn i de faktiske modellnavnene.

Plassering av identifikasjonsmerke

Etikett med modellnr. er plassert på baksiden av TV-stativet.

Kassering av TV-stativet

Kassering av gamle elektriske og elektroniske apparater (gjelder i den Europeiske Unionen og andre europeiske land med separat innsamlingssystem)

Dette symbolet på produktet eller emballasjen indikerer at dette produktet ikke må behandles som husholdningsavfall. I stedet skal det leveres til spesiell innsamlingsstasjon for gjenvinning av elektrisk og elektronisk utstyr. Ved å sørge for at dette produktet avhentes på korrekt måte, vil du være med på å forhindre mulige negative følger for miljøet og helse, som ellers kan forårsakes av feilaktig avfallshåndtering av dette produktet. Gjenvinning av disse materialene vil være med på å ta være på våre naturressurser. For mer informasjon om gjenvinning av dette produktet, kan du kontakte lokale myndigheter, renovasjonsverket der du bor eller butikken der du kjøpte produktet.

ADVARSEL

Hvis følgende forholdsregler ikke følges, kan det føre til alvorlig skade eller dødsfall gjennom brann, elektrisk støt eller ved at produktet velter.

TV-stativet må sikres slik at det ikke kan velte.

Hvis du ikke gjør dette, kan TV-apparatet velte og forårsake personskader.

TV-stativet og benken e.l. må forankres for å hindre at de velter.

TV-stativet kan velte, eller TV-en kan falle ned og forårsake alvorlig personskade eller dødsfall.

Ikke dekk til ventilasjonshullene på TV-apparatet.

Ventilasjonsåpningene i TV-en er nødvendige for å sikre pålitelig funksjon, og for å beskytte TV-en mot overoppheting.

• Ventilasjonsåpningene må ikke blokkeres med stoff eller andre materialer.
• La aldri væske eller gjenstander komme inn i ventilasjonsåpningene.

Unngå å plassere væskefylte gjenstander, for eksempel vaser eller potteplanter, på TV-apparatet.

TV-apparat som drives via strømnettet må ikke brukes i nærheten av vann, for eksempel ved badekar, vaskeservant, kjøkkenvask, utslagsvask, svømmebasseng osv.

TV-en kan bli overopphetet under slike forhold, noe som kan føre til at innkapslingen blir deformert og/eller at TV-en ikke fungerer som den skal.

Fuktighet kan kondensere i TV-en og føre til at den ikke fungerer som den skal.

La det være nok plass rundt TV-en til å sikre tilstrekkelig luftsirkulasjon.

La det være nok plass rundt TV-en som vist under.

10 cm 30 cm 10 cm 6 cm

La det være minst så mye plass rundt fjernsynet.

Nettledning

For å redusere risikoen for brann eller elektrisk sjokk, utsett ikke apparatet for regn eller fuktighet.

For å forhindre fare for brann eller sjokk, ikke plasser gjenstander som er fylt med væsker, som vaser, på apparatet. Ikke monter dette utstyret i et lukket område, som i en bokhylle eller lignende.

• Sørg for at en stikkontakt er installert i nærheten av utstyret og at denne er lett tilgjengelig.
• Sørg for at du bruker den medfølgende strømadapteren og nettledningen.
• Ikke bruk en annen strømadapter. Dette kan føre til en funksjonsfeil.

- Koble strømadapteren til en stikkontakt som er lett tilgjengelig.

- Ikke snurr nettledningen rundt strømadapteren. Kjerneledningen kan bli kuttet av og/eller det kan forårsake en funksjonsfeil på TV-en.

- Ikke ta på strømadapteren med våte hender.

- Hvis du merker noe unormalt med strømadapteren, må du straks koble den fra stikkontakten.

- Fjernsynet er ikke koblet fra strømkilden så lenge det er koblet til stikkontakten, selv om selve fjernsynet er slått av.

FORSIKTIG

Ikke installer annet utstyr enn det spesifiserte produktet.

Dette TV-stativet er konstruert kun for bruk med det spesifiserte produktet. Hvis du installerer annet utstyr enn det som er angitt, kan det falle ned eller gå i stykker, og dermed forårsake personskade. Illustrasjonene i denne håndboken viser KDL-40NX72x, hvis ikke annet er angitt.

TV-en må sikres.

Fest TV-en til TV-stativet med de medfølgende skruene. Hvis TV-en ikke installeres sikkert, kan den falle ned eller TV-stativet kan velte, noe som kan forårsake personskade.

(Fortsetter)

Merknader til installasjon

Unngå å installere TV-stativet på skrå eller på hellende underlag. Unngå dette ved å følge disse forholdsreglene.

– Hvis TV-stativet installeres på mykt underlag, for eksempel et teppe, legger du först en plate på installasjonsstedet.
- Unngå å installere TV-stativet på et sted der det utsettes for direkte sollys, eller nær en varmekilde.
- TV-stativet må ikke installeres på varme eller fuktige steder, eller utendørs.

Merknader til bruk

Rengjøring

Tørk av TV-stativet med en tørr, myk klut av og til for å holde det rent. Vanskelige flekker kan fjernes ved å tørke med en klut lett fuktet med mildt rengjøringsmiddel. Pass på å tørke av området med en tørr, myk klut etterpå. Bruk ikke kjemikalier som tynner eller bensin, det kan skade overflaten på TV-stativet.

Installasjonsarbeidet må utføres av to eller flere personer.

Det kreves to eller flere personer for å installere TV-en på TV-stativet. Hvis én person utfører installasjonen alene, kan det føre til en ulykke eller personskade.

Pass på at TV-apparatet installeres sikkert i henhold til instruksjonene.

• Ikke flytt TV-stativet ved å holde det i brakettdelen.
• Vær forsiktig slik at du ikke skader hender eller fingre når du installerer TV-en.

FORHOLDSREGLER

Om strømkilder

• Hvis TV-en ikke skal brukes på lang tid, må TV-stativet kobles fra stikkontakten. Hold i pluggen når du trekker støpselet ut av stikkontakten. Trekk aldri i ledningen.
• Nettledningen må bare skiftes av et kvalifisert serviceverksted.

Om bruk

Slå av TV-stativet og trekk ut støpselet før du kobler til andre komponenter.

Opphavsrett

Dette TV-stativet bruker Dolby* Digital og Pro Logic Surround som DTS** Digital Surround System.

* Produsert på lisens fra Dolby Laboratories. Dolby, Pro Logic, og det doble D-symbolet er varemerker for Dolby Laboratories.
** Produsert på lisens etter amerikansk patentnummer: 5 451 942; 5 956 674; 5 974 380; 5 978 762; 6 487 535 og andre amerikanske og verdensomspennende patenter og patentsøknader. DTS og symbolet er registrerte varemerker, og DTS Digital Surround og DTS-logoene er varemerker for DTS, Inc. Produktet omfatter programvare. © DTS, Inc. Alle rettigheter forbeholdt.

Dette TV-stativet bruker High-Definition Multimedia Interface (HDMI ^TM )-teknologi.

HDMI, HDMI-logoen og High-Definition Multimedia Interface er varemerker eller registrerte varemerker for HDMI Licensing LLC i USA og andre land.

"BRAVIA" er et varemerke for Sony Corporation.

Merknad: Når TV-stativet tas ut av esken

Hold TV-stativet i et fast grep, og håndter det forsiktig.

Trinn 1: Kontrollere delene

Navn Antall
Stativ	1
Bakdeksel V*	1
Bakdeksel R*	1
Festebrakett	1
Hals	1
Avstandsstykke for hals**	1
Festeskrue for TV-stativbrakett(PSW5 × 16) (× 3)Brakettskrue(PSW5 × 16) (× 3)
Skrue for hals(PSW4 × 12)
Strømadapter (ACDP-001) 1
Nettledning
Høyhastighets HDMI-kabel 1
Instruksjonshåndbok 1
Garantikort

* Kun for modellen SU-B551S.
** Kun for modellene SU-B551S/461S.

ADVARSEL

Hvis du lar nettledningen komme i klemme under eller mellom deler av utstyret, kan det føre til kortslutning eller elektrisk støt. Hvis du snubler over nettledningen eller tilkoblingskabelen, kan TV-stativet velte og forårsake personskade.

TV-en er tung, og det anbefales at du først fastslår hvor apparatet skal installeres, og deretter monterer TV-stativet på dette stedet.

Se bruksanvisningen som fulgte med TV-en for informasjon om hvordan du fjerner bordstativet fra TV-en.

Trinn 2: Installere TV-en

Før montering

• Pass på at du har en Phillips-skrutrekker som passer til skruene før monteringen starter.
• Hvis du bruker en elektrisk skrutrekker, stiller du momentinnstillingen på ca. 1,5 N·m {15 kgf·cm}.

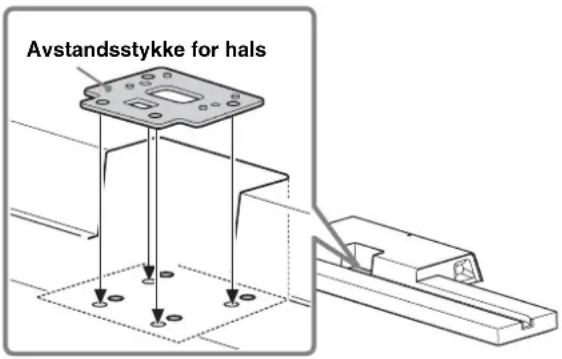

1 Plasser avstandsstykket for halsen på TV-stativet.

Avstandsstykket for halsen brukes til å justere høyden på halsen og TV-en. Sørg for at du fester avstandsstykket for halsen.

Kun for KDL-55HX82x/46HX82x/55NX72x/46NX72x:

Avstandsstykke for hals

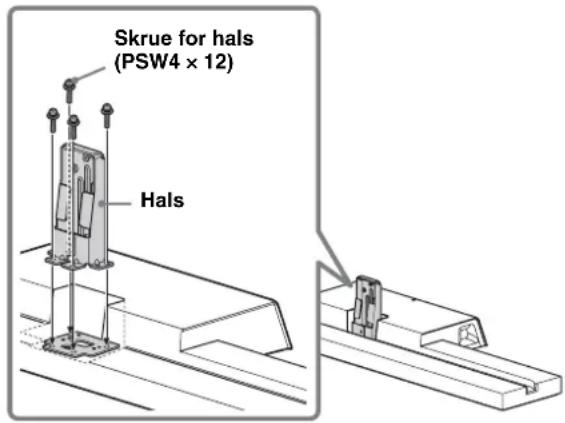

2 Fest halsen og avstandsstykket for halsen (kun for KDL-55HX82x/46HX82x/55NX72x/46NX72x) til TV-stativet med de fire skruene for halsen (PSW4 × 12) (medfølger).

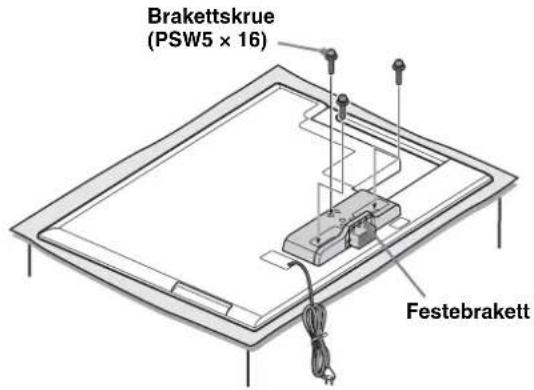

Skyv den medfølgende festebraketten oppover for å feste den.

Brakettskrue (PSW5 x 16) Festebrakett

[NO TEXT]

• Ta vare på skruene som fjernes.
- Når bordstativet skal fjernes fra skjermen, legger du skjermen med forsiden ned på et stabilt underlag som er større enn skjermen.
- Legg et mykt tøystykke på underlaget for å unngå å skade overflaten på LCD-skjermen.

FORSIKTIG

• Hvis skjermoverflaten utsettes for press eller støt, kan LCD-skjermen brekke eller bli skadet.
• Legg skjermen med forsiden ned på et stabilt og jevnt underlag mens bordstativet stikker ut over kanten på underlaget.
  Hvis skjermflaten og foten på bordstativet ligger på samme underlag, gir dette ustabile arbeidsforhold som kan føre til skade på skjermen.

5

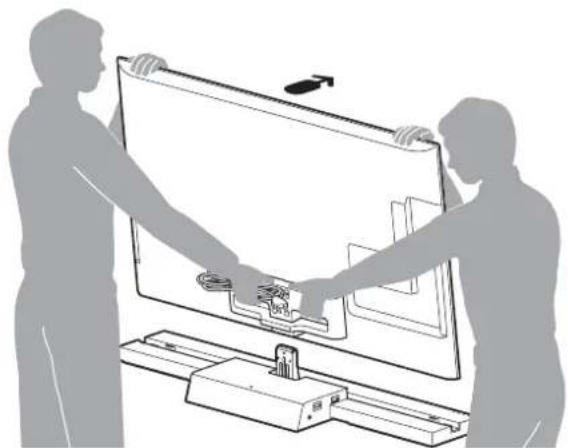

Montere TV-en på TV-stativet.

TV-en installeres ved å plassere den i sporet på TV-stativet.

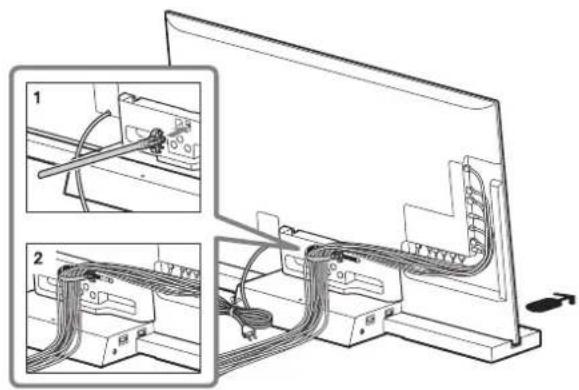

Tvinne sammen kablene.

[NO TEXT]
- Ikke tvinn strømledningen sammen med de andre kablene.

Trinn 3: Sikkerhetstiltak for å hindre velt

ADVARSEL

TV-stativet må sikres slik at det ikke kan velte og forårsake mulig personskade og skade på gjenstander.

Trinn 4: Koble til TV-en og spilleren

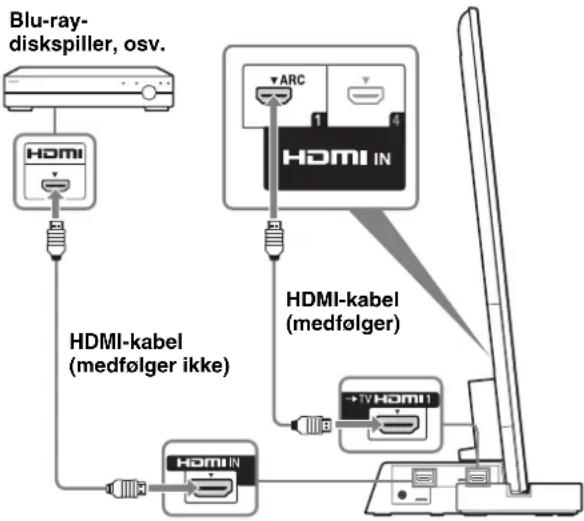

Koble TV-en med HDMI IN 1 -kontakt til TV-stativet med en HDMI-kabel.

Ved å koble Sony "BRAVIA" Sync-kompatible komponenter med HDMI-kabler, kan betjeningen forenkles när du stiller inn Kontroll for HDMI-funksjonen for TV-en.

[NO TEXT]
- Ikke koble til PC med HDMI.
- TV-stativet er kompatibelt med Audio Return Channel (ARC)-funksjonen. Hvis du kobler TV-stativet til HDMI IN 1-kontakten på en ARC-kompatibel TV, med en HDMI-kabel, trenger du ikke å koble TV-en til TV-stativet med den digitale optiske ledningen.
- Du kan se bokstavene "ARC" ved siden av TV-ens HDMI-kontakt hvis den er kompatibel med ARC-funksjonen. Selv om du kobler en HDMI-kabel til kontakten, kan du ikke bruke ARC-funksjonen hvis HDMI-kontakten ikke er kompatibel med ARC-funksjonen.
- ARC-funksjonen er kun tilgjengelig när Kontroll for HDMI er slått på.

• Selv om TV-stativet er slått av (aktiv ventemodus), sendes HDMI-signalet fra den tilkoblede komponenten til TV-en via HDMI-kontakten. Du kan nyte bilde og lyd fra komponenten på TV-en.

Hvis dette skjer, kontrollerer du spesifikasjonene for den tilkoblede komponenten.

• Vi anbefaler ikke å bruke HDMI-DVI-konverteringstabell.
• Dette systemet støtter Deep Colour, "x.v.Colour", og 3D-signaler.

Trinn 5: Koble til nettledningen

- Koble TV-stativet til en lett tilgjengelig stikkontakt. Hvis du legger merke til noe unormalt ved TV-stativet, kobler du støpselet fra stikkontakten umiddelbart.

Trinn 6: Utføre TV-innstillingene

① Still inn til "På" i "Kontroll for HDMI"-funksjonen.

Trykk på HOME-knappen på fjernkontrollen til TV-en og velg menyen som følger;

Innstillinger > AV-innganger > HDMI-oppsett > Kontroll for HDMI > På

②Still inn til "Lydanlegg" i "Høyttalere"-menyen.

Trykk på SYNC MENU-knappen på fjernkontrollen til TV-en og velg menyen som følger; Høyttalere > Lydanlegg

- Når du har fullført innstillingene for prosedyren ① og ②, lyser I (strøm)-indikatoren grønt.

- Scenevalg-modus

Dette TV-stativet synkroniseres automatisk med TV-ens lydinnstillinger, og fungerer med Scenevalg-funksjonen, slik at du kan velge foretrukket lyd for en valgt scene. Hvis du vil endre lyden, endrer du TV-ens lydinnstillinger.

Sosenvolg HDMI1 Auto General King Sport Musikk Antimason Foto Spili Grafikor

- Posisjonskontroll

Hvis du stiller inn "Ekstern enhetskontroll" til "På" på TV-en, justerer dette TV-stativet volumbalansen mellom venstre og høyre høyttalere i henhold til visningsposisjonen. (Innstilling av TV-en)

For å stille inn "Posisjonskontroll", trykk på HOME-knappen, velg deretter 📄Systeminnstillinger > Posisjonskontroll > ønsket alternativ.

Feilsøking

Lyd

Ingen lyd:

• Kontroller tilkoblingen av HDMI-kabelen.
• Kontroller innstillingene for "Kontroll for HDMI" og "Lydanlegg" i trinn 6 (side 10).

Bruke med hodetelefoner:

- Bytt "Lydanlegg" til "TV-høyttaler" i "Høyttalere"-innstillingen.

Bruke med dobbel lyd på den digitale TV-sendingen:

- Avhengig av sendingen, kan ikke lyden skiftes. Skift "Optisk ut"-innstillingen på TV-en fra "Auto" til "PCM".

Bruke med et eksternt utstyr for dobbel lyd:

- Hvis lyden ikke kan skiftes, skift lydutgangsinnstillingen på det eksterne utstyret for å aktivere PCM.

Indikator

Selv om TV-strømmen er slått på, lyser ikke I (strøm)-indikatoren på TV-stativet:

Grønt: TV-stativet er slått på. ("Lydanlegg" er stilt inn for "Høyttalere".)

Av: TV-stativet er i standby eller slått av.

②Lydformatindikatorer

Lyser opp i henhold til lydformatet som sendes til TV-stativet.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

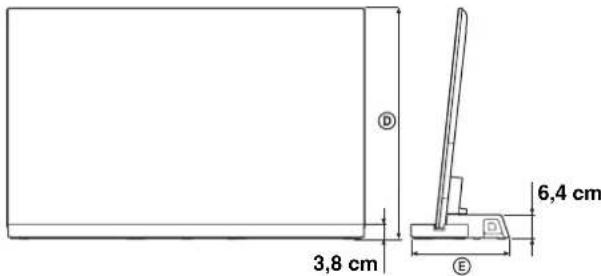

Spesifikasjoner

33,6 cm A B C

3,8 cm 6,4 cm E

		SU-B551S SU-B461S SU-B401S
Mål: cm	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C1	27,6 107,9 94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E2	29,2 27,7 26,1
Stativets vekt:		6,3 kg 5,6 kg	4,9 kg

Forsterkerdel

Utgangseffekt Front: 10 W + 10 W, (per kanal)

Høyttalerenhet Basshøyttaler: 30 × 100 mm

cone-type ×1

Diskanthøyttaler: 30 mm cone-type

Subwoofer-enhet

Høyttalersystem Subwoofer, bassreflekstype

Høyttalerenhet 70 mm cone-type

Generelt

Strømkrav 100 – 240 V, 50/60 Hz

Strømforbruk

På: 12 W

Hvilemodus: 0,7 W

• Strømforbruk i hvilemodus: 0,7 W
• Halogenerte flammehemmere er ikke brukt i de spesifikke trykte kretskortene.
• Mer enn 85% strømeffekt fra forsterkerblokken oppnås med den fulldigitale forsterkeren S-Master.

Konstruksjon og spesifikasjoner kan endres uten varsel.
