РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SUB551S SONY

TV Stand/ Подставка для телевизора

Instructions	GB
Mode d'emploi	FR
Instrucciones	ES
Gebrauchsanweisung	DE
Instructies	NL
Istruzioni	IT
Bruksanvisning	SE
Instrukcje	PL
Instruções	PT
Vejledning	DK

Käyttöohje	FI
Instruksjoner	NO
Oðnyieç	GR
Talimatlar	TR
Utasitások	HU
Instrukce	CZ
Inštrukcle	SK
Instructiuni	RO
Инструкции	BG
Инструкции	RU
Інструкції	UA

http://www.sony.net/

Printed in Malaysia

SU-B551S

SU-B461S

SU-B401S

Не монтирайте друго оборудване, освен указания продукт.

Уверете се, че сте обезопасили телевизора.

Не модифицирайте стойката за телевизора.

Настройки > ьншни входове > HDMI настройки > Управление през HDMI

Вкл.

② Настройте на "Аудио система" в менюто "Говорител".

Избор на сцена НСП1 Автомат. Соши Кино Спорт Муника Алипация Снимки Игра Графика

① (захранване) индикатор

Видео входове/ 1280 × 720p@59,94/60 Hz

Страна-до-Страна (Полукадри)

1920×1080p@59,94/60 Hz

Страна-до-Страна (Полукадри)

1280 × 720p@50 Hz

Пакетиране на кадри

1920 × 1080i@50 Hz

Пакетиране на кадри

1920×1080i@50 Hz

Страна-до-Страна (Полукадри)

1920 × 1080p@50 Hz

Страна-до-Страна (Полукадри)

1920×1080p@24 Hz

Пакетиране на кадри

Система на високоговорители

Високоговорител Уфер: 30 × 100 mm конусен × 1

Високочестотен

високоговорител: 30 mm конусен

Субуфер

Система на високоговорители

Субуфер, тип бас рефлекс

Високоговорител 70 mm конусен

Общо

Захранване 100 – 240 V, 50/60 Hz

Разход на енергия

Вкл.: 12 W

Режим на готовност: 0,7 W

Благодарим за покупку этого изделия. Изделия Sony разработаны с учетом требований по безопасности. Неправильное использование изделия может стать причиной серьезных травм вследствие поражения электрическим током, возгорания, опрокидывания или падения изделия. Во избежание возникновения таких несчастных случаев обязательно соблюдайте соответствующие меры предосторожности.

В этом руководстве по установке приведены важные меры предосторожности и информация по обеспечению надлежащего обращения с изделием, которые необходимы для предотвращения несчастных случаев. Обязательно внимательно прочтите настоящее руководство и используйте изделие по назначению. Сохраните настоящее руководство для использования в будущем.

ВНИМАНИЕ

Указанные изделия

Эта подставка предназначена для использования только с указанными ниже изделиями Sony.

Устанавливайте на подставку только указанные изделия.

Указанные далее изделия могут быть изменены без предварительного уведомления, могут отсутствовать в продаже или быть сняты с производства.

Кроме того, некоторые модели продаются не во всех регионах.

	Телевизор с цветным
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

* В реальных названиях моделей знаки "х" означают числа и/или символы, характерные для конкретной модели.

Расположение идентифицирующей этикетки

Этикстка с номером модели и датой производства (месяц/год) расположена на задней панели подставки для телевизора.

Утилизация подставки для телевизора

Утилизация отслужившего электрического и электронного оборудования (директива применяется в странах Евросоюза и других европейских странах, где действуют системы раздельного сбора отходов)

Данный знак на устройстве или его упаковке обозначаст, что даннос устройство нельзя утилизировать вместе с прочими бытовыми отходами. Его следует сдать в соответствующий приемный пункт переработки электрического и электронного оборудования. Нсправильная утилизация данного изделия может привести к потенциально негативному влиянию на окружающую среду и здоровье людей, поэтому для предотвращения подобных последствий необходимо выполнять специальные требования по утилизации этого изделия. Переработка данных материалов поможет сохранить природные ресурсы. Для получения более подробной информации о переработке этого изделия обратитесь в местные органы городского управления, службу сбора бытовых отходов или в магазин, где было приобретено изделие.

ПРЕДУПРЕЖДЕНИЕ

Несоблюдение приведенных ниже мер предосторожности может стать причиной смерти или получения серьезных травм вследствие поражения электрическим током, возгорания или опрокидывания устройства.

Примите все необходимые меры предосторожности во избежание опрокидывания подставки для телевизора.

В противном случае телевизор может упасть и стать причиной травм.

Во избежание опрокидывания прикрепите подставку для телевизора к стойкс и т.п.

Обязательно устанавливайте подставку для телевизора на устойчивую поверхность.

При установке подставки на неподходящую поверхность она может потерять устойчивость и упасть. Это может стать причиной травмы или повреждения имущества.

Не опирайтесь на телевизор и не висните на нем, когда он установлен на подставку.

Подставка может опрокинуться и телевизор может упасть и стать причиной серьезной травмы или смерти.

Не перекрывайте вентиляционные отверстия телевизора.

Эти отверстия необходимы для обеспечения надежной работы телевизора и защиты от перегрева.

• Не блокируйте и не закрывайте вентиляционные отверстия тканью или другим материалом.
• Никогда не допускайте попадания жидкости или твердых предметов в вентиляционные отверстия.

Не ставьте на телевизор предметы, наполненные жидкостью, например вазы или комнатные растения.

Не пользуйтесь телевизором, подключенным к электрической сети, около воды, например, около ванны, унитаза, кухонной мойки, бассейна и т.д.

Не устанавливайте телевизор в местах с повышенной температурой, например под воздействием прямых солнечных лучей, рядом с радиаторами или отопительными воздуховодами.

В этих случаях телевизор может перегреться, что может привести к деформации корпуса и/или неисправности телевизора.

Не устанавливайте телевизор в непосредственной близости от систем кондиционирования воздуха.

Внутри телевизора может образоваться конденсат, что может привести к его неисправности.

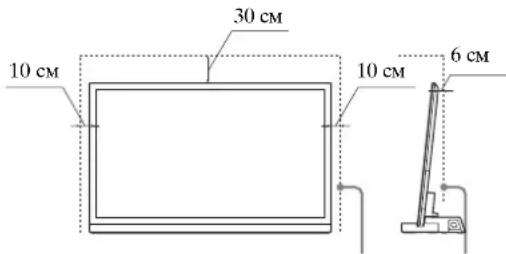

Для обеспечения надлежащей циркуляции воздуха оставляйте достаточное свободное пространство вокруг телевизора.

Оставьте вокруг телевизора достаточно свободного места, как показано ниже.

10 cm 30 cm 10 cm 6 cm

Обеспечьте вокруг телевизора расстояние не меньше указанного.

Кабель питания переменного тока

• Подсоедините телевизор с помощью трехконтактной вилки с заземлением к электрической розетке с защитным заземлением.
• Используйте только кабели питания переменного тока производства Sony, не пользуйтесь кабелями других производителей.
• При установке телевизора на подставку не допускайте защемления кабеля питания переменного тока и соединительных кабелей. Повреждение кабеля питания переменного тока или соединительного кабеля может стать причиной возгорания или поражения электрическим током.
• Не вставайте на кабель питания переменного тока или соединительный кабель при переносе подставки для телевизора. Это может привести к повреждению кабеля питания переменного тока или соединительного кабеля, что мож причиной возгорания или пораже электрическим током.
• Если запнуться за кабель питания переменного тока или соединительный кабель, подставка для телевизора может опрокинуться и привести к травме.
• Отключение кабеля питания переменного тока от сетевой розетки полностью отключит подставку для телевизора от сети питания переменного тока.

ПРИМЕЧАНИЕ О СЕТЕВОМ АДАПТЕРЕ

Предупреждение

Во избежание возникновения пожара и поражения электрическим током предохраняйте устройство от попадания в него воды и от воздействия влаги.

Во избежание возгорания или поражения электрическим током не ставьте на устройство предметы, наполненные жидкостями, например вазы.

Не устанавливайте устройство в тесном пространстве, например на книжной полке и т. д.

• Убедитесь, что электрическая розетка находится рядом с устройством в легкодоступном месте.
• Обязательно используйте прилагаемый сетевой адаптер и кабель питания.
• Не используйте другие сетевые адаптеры. Это может привести к неисправности.
• Подключите сетевой адаптер к легкодоступной электрической розеткс.

- Не обматывайте кабель питания вокруг сетевого адаптера. При этом может обломиться провод с сердечником, что приведет к неисправности телевизора.

• Не прикасайтесь к сетевому адаптеру влажными руками.
• Если вы заметите, что сетевой адаптер работает неправильно, немедленно отключите его от электрической розетки.
• Пока устройство включено в электрическую розетку, на него по-прежнему подается электропитание, даже если само устройство выключено.

ВНИМАНИЕ

При несоблюдении следующих мер предосторожности существует вероятность получения травм или повреждения имущества.

Не устанавливайте на кронштейн какое-либо другое оборудование, кроме указанного.

Эта подставка для телевизора предназначена для использования только с указанным изделием. Если на подставку установить оборудование, отличное от указанного, оно может упасть или повредиться, а также может стать причиной травм. Иллюстрации в данном руководстве относятся к модели KDL-40NX72x, если не указано иное.

Надежно закрепите телевизор.

Закрепите телевизор на подставке для телевизора с помощью прилагаемых винтов. Если телевизор не установлен надежно, он может упасть или подставка может опрокинуться и стать причиной травм.

Примечания по установке

Не допускайте установки подставки для телевизора под углом или под наклоном. Во избежание этого соблюдайте следующие меры предосторожности.

– При установке подставки для телевизора на мягкую поверхность (мат или ковер) сначала подложите под подставку доску.
– Не устанавливайте подставку для телевизора в месте, подверженном воздействию прямых солнечных лучей, или рядом с обогревателем.
– Не устанавливайте подставку для телевизора в помещениях с повышенной температурой/влажностью или на улице.

Примечание по эксплуатации

Очистка

Для поддержания чистоты подставки для телевизора время от времени протирайте ее сухой мягкой тканью. Стойкис пятна можно удалить, слегка смочив ткань в мыльном растворе. После этого обязательно протрите этот участок сухой мягкой тканью. Не используйте химические средства, например, растворитель или бензин, так как они могут повредить покрытие подставки.

Установка должна выполняться двумя или более лицами.

Убедитесь, что установка телевизора на подставку производится двумя или более лицами. Если установку выполняет один человек, это может стать причиной несчастного случая или травмы.

Не изменяйте конструкцию подставки для телевизора.

В противном случае она может упасть и причинить травмы.

Надежно устанавливайте телевизор, следуя следующим инструкциям.

Надежно затяните винты. Если телевизор не установлен надежно, он может упасть и стать причиной травмы.

При сборке будьте осторожны, чтобы не повредить руки и пальцы.

• Не перемещайте подставку телевизора, держась за вертикальный кронштейн.
• Следите за тем, чтобы при установке телевизора не повредить руки или пальцы.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Источники питания

• Если вы не планируете использовать подставку для телевизора в течение продолжительного периода времени, обязательно выньте кабель питания переменного тока из сетевой розетки. При отключении кабеля питания переменного тока следуст браться за вилку, а не за провод.
• Кабель питания переменного тока подлежит замене только в специализированной ремонтной мастерской.

Эксплуатация

Перед подключением других компонентов выключите подставку для телевизора и выпьте кабель питания переменного тока из сетевой розетки.

Авторские права

В подставку для телевизора встраиваются системы Dolby* Digital и Pro Logic Surround, а также DTS** Digital Surround System.

* Изготовлено по лицензии компании Dolby Laboratories. Dolby, Pro Logic и знак в виде двойной буквы D являются товарными знаками компании Dolby Laboratories.

** Изготовлено по лицензии и в соответствии с патентами США №: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535, а также другими патентами в США и прочих странах, выданными и находящимися на рассмотрении. DTS и символ являются зарегистрированными товарными знаками, а DTS Digital Surround и логотипы DTS являются товарными знаками DTS, Inc. Продукт включает программное обеспечение. © DTS, Inc. Все права защищены.

В данную подставку для телевизора встроена технология High-Definition Multimedia Interface (HDMI™).

HDMI, логотип HDMI и High-Definition Multimedia Interface являются товарными знаками или зарегистрированными товарными знаками компании HDMI Licensing LLC в США и других странах.

"BRAVIA" является товарным знаком Sony Corporation.

Сони Корпорейшн 1-7-1, Конан, Минато-ку, Токио, Япония, 108-0075 Собрано в Испании, Малайзия

Импортер на территории РФ: ЗАО «СОНИ Электроникс», 123103, Москва, Карамышевский проезд, д.6

Примечание по извлечению подставки для телевизора из упаковки

Обязательно придерживайте подставку для телевизора и соблюдайте осторожность при ее переноске.

Шаг 1: Проверка комплектации

Наименование Количес
Подставка	1
Задняя крышка L*	1
Задняя крышка R*	1
Крепление	1
Вертикальный кронштейн	1
Прокладка для вертикального кронштейна**	1
Винт крепления вертикального кронштейна подставки для телевизора (PSW5 × 16) (× 3)	6
Винт крепления (PSW5 × 16) (× 3)
Винт вертикального кронштейна (PSW4 × 12)
Адаптер питания переменного тока (ACDP-001)	1
Кабель питания переменного тока
Высокоскоростной кабель HDMI 1
Инструкции по эксплуатации 1
Гарантийный талон

* Только для модели SU-B551S. ** Только для моделей SU-B551S/461S.

ПРЕДУПРЕЖДЕНИЕ

Если кабель питания переменного тока зажат под или между деталями оборудования, это может привести к короткому замыканию или поражению электрическим током. Если запнуться за кабель питания переменного тока или соединительный кабель, подставка для телевизора может опрокинуться и привести к травме.

Перед установкой телевизора выберите место для установки и положите подставку для телевизора.

Поскольку телевизор является тяжелым, рекомендуется выбрать место для установки заранее и собрать подставку для телевизора заранее.

Для получения информации о снятии с телевизора настольной подставки см. инструкции по эксплуатации, прилагающиеся к телевизору.

Шаг 2: Установка телевизора

Перед сборкой

• Убедитесь, что у вас имеется крестообразная отвертка, подходящая для винтов.
• Если используется электрический шуруповерт, его вращающий момент должен составлять приблизительно 1,5 Н·м {15 кгс·см}.

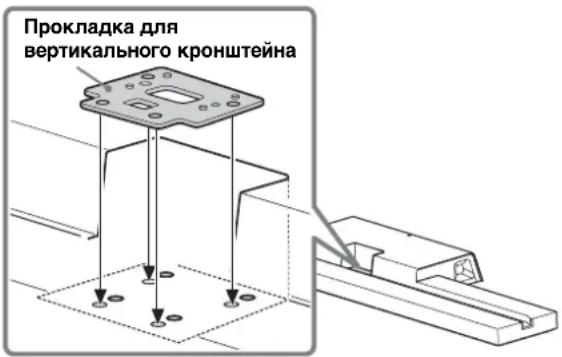

1 Расположите прокладку для вертикального кронштейна на подставке для телевизора.

Прокладка для вертикального кронштейна используется для регулировки высоты вертикального кронштейна и телевизора. Закрепите прокладку для вертикального кронштейна.

Только для моделей KDL-55HX82x/46HX82x/55NX72x/46NX72x:

Прокладка для вертикального кронштейна

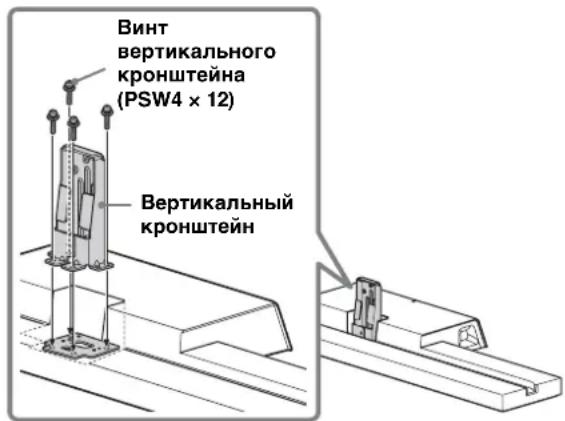

2 Закрепите вертикальный кронштейн и прокладку для вертикального кронштейна (только для моделей KDL-55HX82x/46HX82x/55NX72x/46NX72x) на подставке для телевизора с помощью четырех винтов вертикального кронштейна (PSW4 × 12) (прилагаются).

Винт вертикального кронштейна (PSW4 x 12) Вертикальный кронштейн

3 При перемещении телевизора держите его, как показано на рисунке ниже.

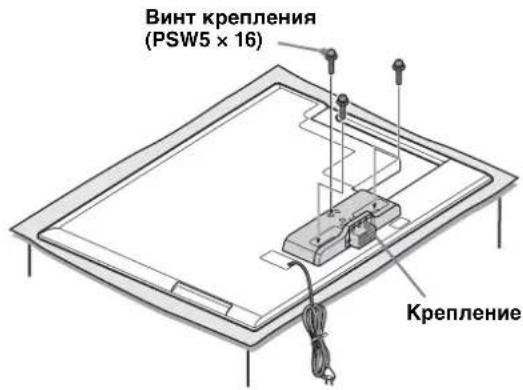

Прикрепите прилагаемое крепление к задней панели телевизора тремя винтами (PSW5 × 16) (прилагаются).

Для фиксации сдвиньте прилагаемое крепление вверх.

Винт крепления (PSW5 x 16) Крепление

[NO TEXT]

• Обязательно сохраните выкрученные винты.
• При отсоединении от настольной подставки положите телевизор экраном вниз на устойчивую поверхность, на которой телевизор может уместиться целиком.
  • Во избежание повреждения поверхности экрана ЖК-телевизора подложите под него мягкую ткань.

ВНИМАНИЕ

• Не надавливайте на телевизор и не стучите по нему. В противном случае это может привести к поломке или повреждению телевизора.
• Положите телевизор экраном вниз на устойчивую ровную поверхность, так чтобы настольная подставка свешивалась за край поверхности. Расположение настольной подставки на ровной поверхности вместе с экраном может стать причиной нестабильных условий работы и повреждения телевизора.

5

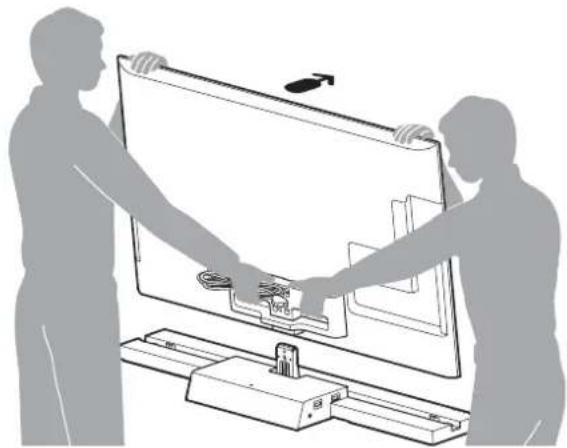

Установите телевизор на подставку для телевизора.

Установка телевизора производится в пазы подставки для телевизора.

← Направления стрелок указывают переднюю часть подставки для телевизора.

6

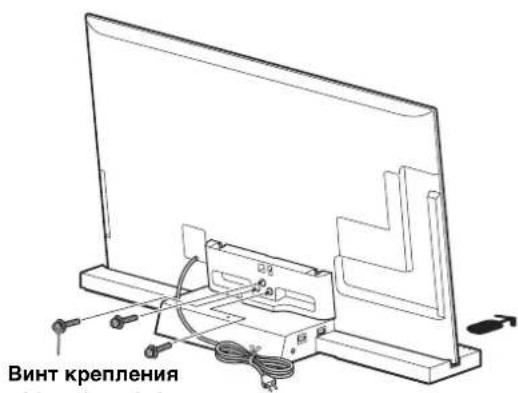

Закрепите телевизор на подставке для телевизора с помощью трех винтов крепления вертикального кронштейна подставки для телевизора (PSW5 × 16) (прилагаются).

Винт крепления

Винт крепления вертикального кронштейна подставки для телевизора (PSW5 × 16)

7

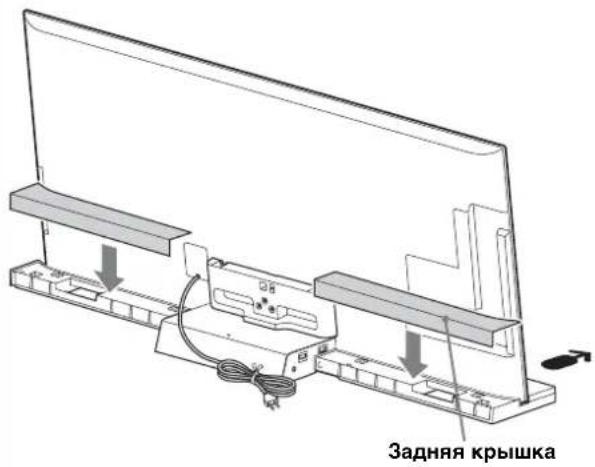

Установите заднюю крышку подставки для телевизора. (Только для модели SU-B551S)

Задняя крышка

8

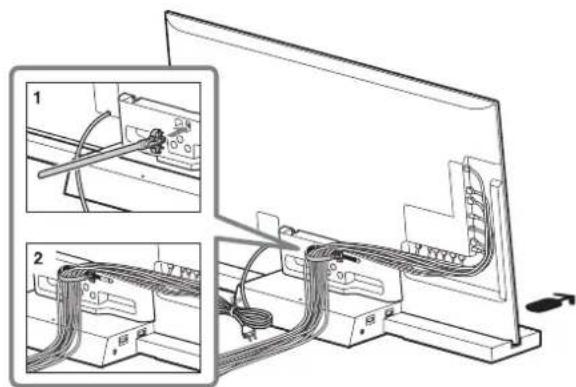

Группирование кабелей.

Используйте кабельный зажим, прилагаемый к телевизору.

4
- Не прокладывайте кабель питания переменного тока вместе с другими кабелями.

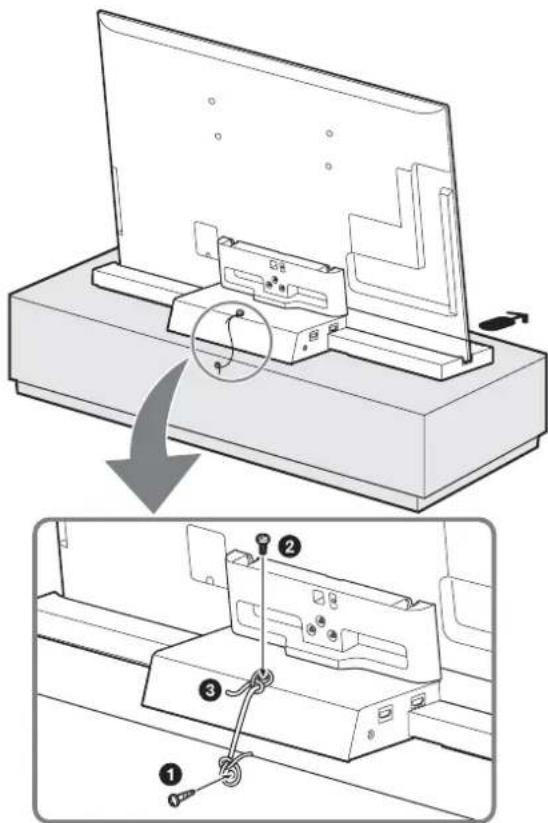

Шаг 3: Меры предосторожности для предотвращения опрокидывания

ПРЕДУПРЕЖДЕНИЕ

Примите все необходимые меры предосторожности для предотвращения опрокидывания подставки для телевизора и возможных травм и повреждений.

①Закрутите шуруп (диамстром 4 мм, не прилагается) в пансель.
② Закрутите крепежный винт (M4 × 16, не прилагается) в отверстис под винт на подставке для телевизора.
③ Свяжите шуруп и крепежный винт прочной бечевкой (не прилагается).

Шаг 4: Подключение телевизора и проигрывателя

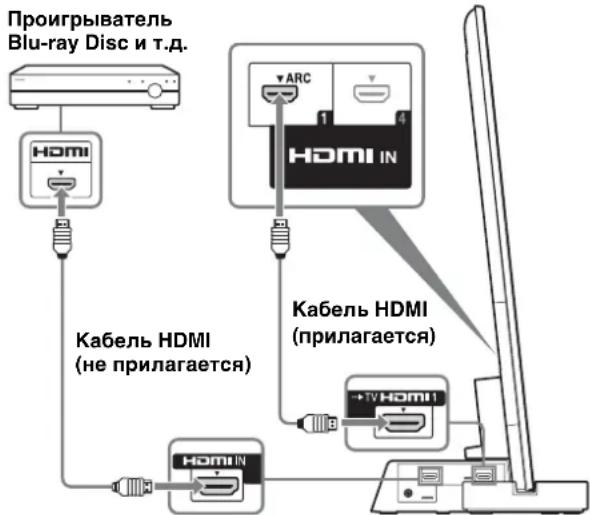

Подключите телевизор к гнезду HDMI IN 1 подставки для телевизора, используя кабель HDMI.

Подключив компоненты, поддерживающие технологию Sony “BRAVIA” Sync с помощью кабелей HDMI, можно облегчить управление, если установить для телевизора функцию “Контроль по HDMI”.

Проигрыватель Blu-ray Disc и т.д. Кабель HDMI (не прилагается) Кабель HDMI (прилагается)

- Не подключайте ПК с помощью кабеля HDMI.

- Подставка для телевизора совместима с функцией Audio Return Channel (ARC). Если подключение подставки производится к гнезду HDMI IN 1, совместимому с функцией ARC телевизора с помощью кабеля HDMI, нет необходимости подключать телевизор к подставке для телевизора с помощью цифрового оптического кабеля.

- Если гнездо HDMI телевизора совместимо с функцией ARC, рядом с ним можно будет увидеть буквы "ARC". Если входное гнездо HDMI не поддерживает функцию ARC, то даже подключив кабель HDMI к этому гнезду, использовать функцию ARC не удастся.

- Эта функция доступна, только если функция Контроль по HDMI включена.

- Даже если подставка для телевизора выключена (включен режим ожидания), сигнал HDMI от подключенного компонента будет поступать на телевизор через соединение HDMI. При этом на телевизоре можно будет воспроизводить изображения и звук с компонента.

Примечания по подключениям HDMI

• Используйте высокоскоростной кабель HDMI. При использовании стандартного кабеля HDMI изображения 1080р, Deep Colour или 3D могут отображаться ненадлежащим образом.
• Мы рекомендуем использовать утвержденный кабель HDMI.
• Если качество изображения плохое, а звук через компонент, подключенный по кабелю HDMI, не воспроизводится, проверьте настройку подключенного компонента.
• Аудиосигналы (частота дискретизации, длина в битах и т.д.), передаваемые через гнездо HDMI, могут подавляться подключенным компонентом.
• Звук может прерываться, когда частота дискретизации или количество каналов выходных аудиосигналов из компонента воспроизведения персключаются.
• Если подключенный компонент не совместим с технологией, защищенной авторским правом (HDCP), изображение и/или звук могут передаваться через гнездо HDMI TV OUT в искаженном виде или не передаваться вовсе. В этом случае проверьте технические характеристики подключенного компонента.
• Не рекомендуется использовать переходной кабель HDMI-DVI.
• Данная система поддерживает передачу изображений Deep Colour, "x.v.Colour" и 3D.

War 5:

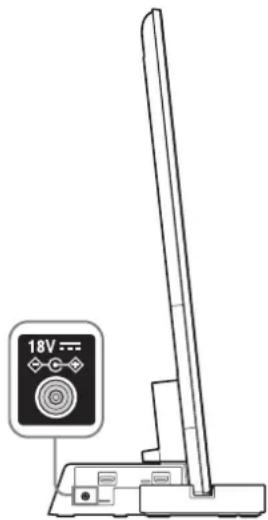

Подключение кабеля питания переменного тока

Подсоедините все компоненты и телевизор к подставке для телевизора, перед тем как подсоединить кабель питания переменного тока подставки для телевизора к сетевой розетке.

18V ---

20
- Подсоединяйте подставку для телевизора к легкодоступной сетевой розетке. В случае обнаружения неправильной работы подставки немедленно отсоедините штепсельную вилку от сетевой розетки.

War 6:

Настройка параметров телевизора

①Установите для функции "Контроль по HDMI" значение "Вкл.".

Нажмите кнопку НОМЕ на пульте дистанционного управления телевизора и выберите меню следующим образом.

Установки > нешнис входы > Настройка HDMI > Контроль по HDMI > Вкл.

②В меню "Динамики" выберите пункт "Аудиосистема".

Нажмите кнопку SYNC MENU на пульте дистанционного управления телевизора и выберите меню следующим образом. Динамики > Аудиосистема

- После завершения настроек для процедуры ① и ② индикатор I (питание) загорится зеленым.

•Режим выбора сцены

Подставка для телевизора синхронизируется с настройками звука телевизора автоматически и работает с функцией выбора сцены, чтобы можно было выбрать подходящее звучание для определенной сцены.

Для изменения звучания измените настройки звука телевизора.

Выбор сцены HDMI1 Авто Универсальная КИНО Спорт Музыка Анимация Фото Игра Графика

•Подстройка под расположение

При установке на телевизоре для параметра “Упр. внешним устр.” значения “Вкл.” подставка для телевизора будет регулировать баланс громкости между левым и правым динамиками в соответствии с положением просмотра. (Настройка телевизора) Чтобы настроить параметр “Подстройка под расположение”, нажмите кнопку HOME, затем выберите 🚙 Системные настройки > Подстройка под расположение > нужный параметр.

Поиск и устранение неисправностей

Звук

Нет звука:

• Проверьте соединение кабеля HDMI.
• Проверьте значения параметров “Контроль по HDMI” и “Аудиосистема” в шаге 6 (стр. 11).

Использование наушников:

• Установите для параметра “Аудиосистема” значение “Динамик ТВ” в меню “Динамики”.
  При использовании двухканального звука цифровых телевизионных передач:

- В зависимости от передачи, возможно, звук не будет переключаться. Установите для параметра “Оптический выход” телевизора вместо значения “Авто” значение “PCM”.

При использовании внешнего оборудования для двухканального звука:

- Если не удастся переключить звук, активируйте функцию PCM для аудиовхода внешнего оборудования.

Индикатор

Хотя питание телевизора включено, индикатор

I (питание) подставки для телевизора не горит.

- Проверьте подключение кабеля питания переменного тока сетевого адаптера к электрической розетке.

- Обратитесь в службу поддержки покупателей.

Индикатор I (питание) мигает красным.

- Возможно, произошла неисправность устройства. Подсчитайте, сколько раз мигает индикатор и обратитесь в сервисный центр Sony.

Индикатор

①Индикатор I (питание)

Сигналы индикатора:

Зеленый: питание подставки для телевизора включено. (Для параметра "Динамики" установлено значение "Аудиосистема".)

Выключен: подставка для телевизора находится в режиме ожидания или питание подставки выключно.

②Индикаторы аудиоформата

Индикация зависит от аудиоформата сигнала, поступающего на вход подставки для телевизора.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

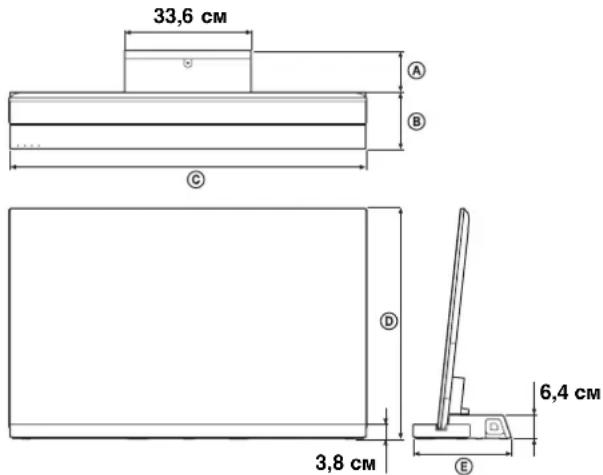

Технические характеристики

33,6 cm A B C D 3,8 cm E 6,4 cm

		SU-B551S SU-B461S SU-B401S
Размеры: см	A1	0,2 11,8 11,0
	B1	9,0 15,9 15,1
	C	127,6	107,9	94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E2	9,2 27,7 26,1
Вес подставки:		6,3 кг	5,6 кг	4,9 кг

Усилитель

Номинальная мощность на выходе

Передние: 10 Вт + 10 Вт,

8 Ом (на канал), 1 кГц,

суммарное значение

коэффициента нелинейных

искажений менее 1%

Сабвуфер: 20 Вт, 6 Ом, 100 Гц,

суммарное значение

коэффициента нелинейных

искажений менее 1%

HDMI

Разъем Разъем HDMI™

Видеовходы/ 720 × 480p (60 Гц) 16:9

выходы 1280 × 720р (60 Гц) 16:9

1920×1080i (60 Гц) 16:9

1280 × 720p (50 Гц) 16:9

720 (1440) × 480i (60 Гц) 4:3

720 (1440) × 480i (60 Гц) 16:9

720 (1440) × 576i (50 Γι) 4:3

720 (1440) × 576i (50 Гц) 16:9

1920×1080p (60 Γι) 16:9

720 × 576p (50 Гц) 16:9

1920 × 1080i (50 Гц) 16:9

1920×1080p (50 Гц) 16:9

1920×1080p (24 Гц) 16:9

1920×1080p (30 Гц) 16:9

1280 × 720p (24 Гц) 16:9

1280 × 720p (30 Гц) 16:9

Deep Colour: 30 бит/36 бит

Видеовходы/ 1280 × 720p@59,94/60 Гц

выходы (3D) Упаковка кадров

1920 × 1080i@59,94/60 Гц

Упаковка кадров

1920×1080i@59,94/60 Гц

Рядом (в половину)

1920 × 1080p@59,94/60 Гц

Рядом (в половину)

1280 × 720p@50 Гц

Упаковка кадров

1920 × 1080i@50 Гц

Упаковка кадров

1920 × 1080i@50 Гц

Рядом (в половину)

1920 × 1080p@50 Гц

Рядом (в половину)

1920 × 1080p@24 Гц

Упаковка кадров

Deep Colour: 30 бит/36 бит

Аудиовходы Линейный PCM 2-канальный/

5.1-канальный/7.1-канальный

Dolby Digital

DTS

Все сигналы совместимы с

частотой 32, 44,1, 48 кГц.

Динамики

Передний динамик

Система динамика 2-полосная с 2 динамиками

фазоинверторного типа

Динамик Низкочастотный:

30 × 100 мм, конического типа ×1

Высокочастотный: 30 мм,

конического типа

Сабвуфер

Система динамика Сабвуфер, фазоинверторного

типа

Динамик 70 мм, конического типа

Общие

Требования к источнику питания

100 - 240 В, 50/60 Гц

Потребляемая мощность

В рабочем режиме: 12 Вт

В режиме ожидания: 0,7 Вт

• Потребляемая мощность в режиме ожидания: 0,7 Вт
• При изготовлении определенных печатных плат не используются галогенизированные огнезащитные составы.
• Более 85% КПД усилителя достигается за счет использования цифрового усилителя S-Master.

Конструкция и характеристики могут быть изменены без предварительного уведомления.

Установки > ☑нсшнис входы > Настройка HDMI > Контроль по HDMI > Вкл.

•Режим «Выбор сцены»

Сабвуфер: 20 Вт, 6 Ом, 100 Гц,

THD менше 1%

Розділ HDMI

Штекер	Штекер	HDMI ^TM
Відеовходи/ 720 × 480p (60 Гц) 16:9
-виходи	1280	× 720p (60 Гц) 16:9
	1920 × 1080i (60 Гц) 16:9
	1280 × 720p (50 Гц) 16:9
	720 (1440) × 480i (60 Гц) 4:3
	720 (1440) × 480i (60 Гц) 16:9
	720 (1440) × 576i (50 Гц) 4:3
	720 (1440) × 576i (50 Гц) 16:9
	1920 × 1080p (60 Гц) 16:9
	720 × 576p (50 Гц) 16:9
	1920 × 1080i (50 Гц) 16:9
	1920 × 1080p (50 Гц) 16:9
	1920 × 1080p (24 Гц) 16:9
	1920 × 1080p (30 Гц) 16:9
	1280 × 720p (24 Гц) 16:9
	1280 × 720p (30 Гц) 16:9
	Deep Colour: 30 біт/36 біт

1920 × 1080i@59,94/60 Гц

Заповнення кадру

1920 × 1080i@59,94/60 Гц

1920 × 1080p@59,94/60 Гц

100 - 240 В, 50/60 Гц
