KULLANIM KILAVUZU SUB551S SONY

Bu ürünü satın aldığınız için teşekkür ederiz. Sony ürünleri güvenlik göz önünde bulundurularak tasarlanmıştır. Yanlış kullanım yangın, elektrik çarpması, ürünün devrilmesi veya düşmesine yol açabilir. Bu tip kazaları önlemek için güvenlik uyarılarına uyduğunuzdan emin olun.

Bu kullanım kılavuzu ürünün nasıl doğru kullanılacağını göstermektedir ve kazaları önlemek için gerekli önemli uyarılar içermektedir. Bu kılavuzu iyice okuduğunuzdan ve ürünü doğru kullandığınızdan emin olun. Bu kullanma kılavuzunu ileride kullanmak üzere saklayın.

DİKKAT

Belirtilen ürünler

Bu sehpa aşağıda belirtilen Sony ürünler ile birlikte kullanım için tasarlanmıştır. Belirtilen ürünler haricindeki ürünleri monte etmeyin.

Aşağıdaki ürünler önceden haber verilmeksizin değiştirilebilir, stokta bulunmayabilir veya artık üretilmiyor olabilir.

Ayrıca, bazı modeller sadece bazı bölgelerde satılır.

	Renkli LCD TV
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

* Gerçek model adlarında, “x” harfleri her model için özel sayıları ve/veya karakterleri gösterir.

Tanım etiketinin konumu

Model No etiketi TV Sehpasının arkasında yer alır.

Televizyon Sehpasını elden çıkartma

Eski Elektrikli & Elektronik Cihazların İmhası (Avrupa Birliği ve diğer Avrupa ülkelerinde ayrı toplama sistemleriyle uygulanmaktadır)

Ürünün veya ambalajı üzerindeki bu sembol, bu ürünün bir ev atığı gibi muamele görmemesi gerektiğini belirtir. Bunun yerine, elektrikli ve elektronik cihazların geri dönüşümü için uygun toplama noktasına teslim edilmelidir. Bu ürünün doğru bir şekilde elden çıkarılmasını sağlayarak, uygunsuz bir elden çıkarma durumunda çevre ve insan sağlığı açısından doğacak potansiyel olumsuz sonuçların önlenmesine yardımcı olmuş olacaksınız. Malzemelerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında daha detaylı bilgi için lütfen yerel sivil büronuz, ev atıkları imha hizmetleri veya ürünü satın aldığınız satıcı ile temasa geçiniz.

UYARI

Aşağıdaki uyarılara uyulmaması yangın, elektrik çarpması veya ürünün devrilmesi sebebiyle ciddi yaralanmalarla veya ölümle sonuçlanabilir.

TV Sehpasının devrilmesini önlemek üzere önlemler aldığınızdan emin olun.

Aksi taktirde TV devrilebilir ve yaralanmalara yol açabilir. Devrilmeyi önlemek için TV Sehpasını ve rafını vb. sabitleyin.

TV Sehpasını dengeli bir zemine monte ettiğinizden emin olun.

TV Sehpasını dengesiz bir zemine monte ederseniz, dengesini kaybedip devrilebilir veya düşebilir. Bu da yaralanmalara veya maddi hasara yol açabilir.

TV Sehpası TV'ye monte edilmiş durumdayken TV'ye yaslanmayın veya asılmayın.

TV Sehpası devrilebilir veya TV düşebilir ve de ciddi yaralanmalara veya ölüme neden olabilir.

TV'nin havalandırma deliklerini örtmeyin.

TV'deki havalandırma delikleri, TV'nin güvenilir bir şekilde çalışmasını sağlamak ve aşırı ısınmasını önlemek için gereklidir.

• Havalandırma deliklerini kumaş veya başka nesnelerle kapatmayın veya örtmeyin.
• Havalandırma deliklerinden içeri sıvı veya katı nesnelerin düşmesine asla izin vermeyin.

Vazo veya saksılı bitki gibi içi sıvı dolu nesneleri TV'nin üzerine yerleştirmeyin.

Elektrik şebekesinden çalıştırılan bir TV'yi, örneğin bir küvet, lavabo, evye, çamaşır leğeni, ıslak bodrum katı veya bir yüzme havuzu gibi suyun yakınında kullanmayın.

TV'yi, doğrudan güneş ışığı, bir ısıticının veya ısıtma kanalının yanı gibi aşırı sıcaklığa maruz kalacağı bir yere kurmayın.

Bu tip durumlarda TV aşırı ısınabilir ve bu sebeple kasası deforme olabilir veya TV arızalanabilir.

TV'yi klimadan gelen havaya doğrudan maruz kalacağı bir yere kurmayın.

İçinde nem yoğuşabilir ve TV'nin arızalanmasına yol açabilir.

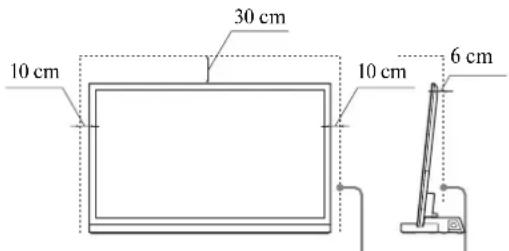

Gerekli hava sirkülasyonunu sağlamak için TV'nin etrafında yeterli boşluk bırakın.

Televizyonun etrafında aşağıda gösterildiği gibi yeterli boşluk bırakın.

10 cm 30 cm 10 cm 6 cm

Televizyonun etrafında en az bu kadar boşluk bırakın.

AC güç kablosu

• Televizyonu, üç telli topraklı tipte elektrik fisiyle toprak bağlantı bir elektrik prizine bağlayın.
• Sadece Sony AC güç kablolarını kullanın ve başka marka kablolar kullanmayın.
• TV'yi TV Sehpasına monte ederken, AC güç kablosunun veya bağlantı kablolarının ezilmesine izin vermeyin. AC güç kablosu veya bağlantı kabloları hasar görürse yangına veya elektrik çarpmasına sebep olabilir.

• TV Sehpasını taşırken AC güç kablosunun veya bağlantı kablolarının üzerine basmayın. AC güç kablosu veya bağlantı kabloları hasar görebilir ve bu da yangına veya elektrik çarpmasına sebep olabilir.

- AC güç kablosuna veya bağlantı kablolarına takılırsanız, TV Sehpası düşebilir ve yaralanmalara sebep olabilir.

- AC güç kablosunun duvar prizinden ayrılması TV Sehpasını güçten tamamen ayıracaktır.

ELEKTRİK ADAPTÖRÜYLE İLGİLİ NOT

Uyari

Yangın veya elektrik çarpma riskini azaltmak için, cihazı yağmur veya neme maruz bırakmayın.

Yangın veya elektrik çarpmasını önlemek için, vazo gibi içi sıvı dolu nesneleri cihazın üzerine konulmamalıdır.

Bu cihazı, kitaplık rafı veya benzeri bir ünite gibi dar hacimlere yerleştirmeyin.

• Cihazın yakınına erişimi kolay bir elektrik prizinin bulunduğundan lütfen emin olun.
• Birlikte verilen elektrik adaptörünü ve elektrik kablosunu kullandığınızdan emin olun.
• Başka bir elektrik adaptörü kullanamayın. Bu bir arızaya yol açabilir.
• Elektrik adaptörünü kolay erişilebilir bir elektrik prizine bağlayın.

- Elektrik kablosunu elektrik adaptörünün etrafına sarmayın. Kablonun içindeki teller kopabilir ve/veya televizyonun arızalanmasına sebep olabilir.

• Elektrik adaptörüne ıslak elle dokunmayın.
• Elektrik adaptöründe bir anormallik fark ederseniz, adaptörü derhal elektrik prizinden ayırın.
• Cihaz kapatılmış olsa bile, elektrik prizine bağlı kaldığı sürece cihazın elektrik kaynağıyla bağlantısı kesilmez.

DİKKAT

Aşağıdaki uyarılara uyulmaması yaralanmalara veya maddi hasara yol açabilir.

Belirtilen ürünler haricinde hiçbir ürünü monte etmeyin.

Bu TV Sehpası sadece belirtilen ürünle kullanım için tasarlanmıştır. Belirtilenler haricinde ürünleri monte ederseniz, bu ürün düşebilir, kırılabilir ve yaralanmalara yol açabilir. Aksi belirtilmediği sürece, bu kılavuzda kullanılan resimler KDL-40NX72x ürünlerini gösterir.

TV'yi sabitlediğinizden emin olun.

TV'yi ürünle verilen vidaları kullanarak TV Sehpasına sabitleyin. TV güvenli bir şekilde sabitlenmezse düşebilir veya TV Sehpası devrilip yaralanmalara yol açabilir.

Montajla ilgili notlar

TV Sehpasının bir açı veya eğimle monte edilmesine izin vermeyin. Bunu önlemek için aşağıdaki uyarılara dikkat edin.

– TV Sehpasını, bir altlık veya halı gibi yumuşak bir yüzeye monte ederseniz, ilgili yere önceden bir plaka yerleştirin.
– TV Sehpasını doğrudan güneş ışığına maruz kalacağı bir yere veya bir ısıtıcının yakınına monte etmeyin.
- TV Sehpasını sıcak veya nemli bir yere veya dış mekana monte etmeyin.

Kullanımla ilgili Not

Temizleme

TV Sehpasını temiz tutmak için, arada sırada kuru ve yumuşak bir bezle silin. İnatçı lekeler yumuşak sabunla hafifçe ıslatılmış bir bezle silerek çıkartılabilir. Ardından sildiğiniz alanı kuru ve yumuşak bir bezle kurutmayı unutmayın. TV Sehpasının kaplamasına zarar vereceği için tiner veya benzin gibi kimyasallar kullanmayın.

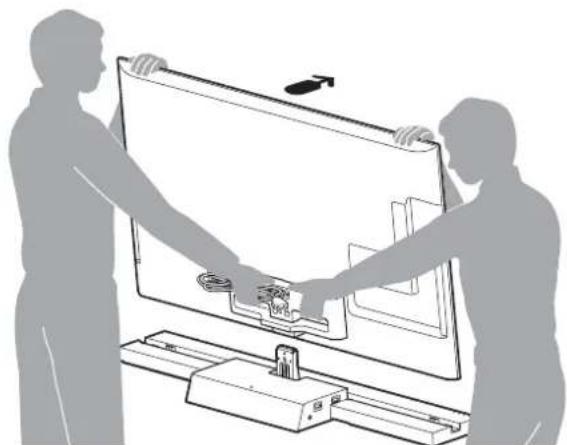

Montaj işini iki veya daha fazla kişinin yapmasını sağlayın.

TV'yi TV Sehpasına iki veya daha fazla kişinin monte etmesini sağlayın. Montaj işini bir kişi tek başına yapmaya kalkarsa, bir kazaya veya yaralanmalara yol açabilir.

TV Sehpasında bir değişiklik yapmayın.

Sehpa düşebilir ve yaralanmaya yol açabilir.

TV'nin aşağıdaki yönergeler doğrultusunda monte edildiğinden emin olun.

Vidalari iyice sıkın. TV güvenli bir şekilde sabitlenmezse düşebilir ve yaralanmalara yol açabilir.

Parçaları birleştirirken ellerinizi veya parmaklarını sıkıştırmamaya dikkat edin.

• TV Sehpasını Boyun kısmından tutarak oynatmayın.
• TV'yi monte ederken ellerinizi veya parmaklarını yaralamamaya dikkat edin.

UYARILAR

Güç kaynakları hakkında

• TV Sehpasını uzun bir süre kullanmayacaksanız, TV Sehpasını elektrik prizinden ayırdığınızdan emin olun. AC güç kablosunu ayırmak için fişten tutun, asla kablodan çekmeyin.
• AC güç kablosu sadece yetkili servis tarafından değiştirilmelidir.

Çalıştırma hakkında

Başka cihazları bağlamadan önce, TV Sehpasını kapattığınızdan ve fişini çektiğinizden emin olun.

Telif Hakları

Bu TV Sehpası Dolby* Digital ve Pro Logic Surround ve de DTS** Digital Surround Sistemine sahiptir.

* Dolby Laboratories lisansıyla üretilmiştir. Dolby, Pro Logic ve çift-D simgesi, Dolby Laboratories şirketinin ticari markalarıdır.
** ABD Patent No: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 lisansıyla ve diğer ABD'de ve dünya çapında yayınlanmış ve bekleyen patentlerle üretilmiştir. DTS ve Simge, DTS, Inc. şirketinin tescilli ticari markalardır ve DTS Digital Surround ve DTS logoları DTS, Inc. şirketinin ticari markalardır. Ürün yazılım içerir. © DTS, Inc. Tüm Hakları Saklıdır.

Bu TV Sehpası High-Definition Multimedia Interface (HDMI ^TM ) teknolojisine sahiptir.

HDMI, HDMI Logosu ve High-Definition Multimedia Interface, ABD ve diğer ülkelerde HDMI Licensing LLC şirketinin ticari markaları veya tescilli ticari markalarıdır.

“BRAVIA”, Sony Corporation’ın tescilli ticari markasıdır.

CE

Uygunluk beyanı, üretici firmanın yetkili kılmış olduğu, Product Compliance Europe (PCE) Sony Deutschland GmbH tarafından yapılmaktadır.

Türkiye İrtibat Numaraları:

Tel: [phone]

EEE Yönetmeliğine Uygundur PCB içermez

İTHALATÇI FİRMA

SONY®

SONY EURASIA PAZARLAMA AŞ.

Onur Ofis Park Plaza Inkılap Mah. Üntel Sok.

No:10 Ümraniye 34768/İstanbul

Sony Bilgi ve Danışma Hattı: (212) 444 SONY (7669)

TV Sehpasının kartondan çıkartılmasıyla ilgili not

TV Sehpasını sıkıca tutmaya ve dikkatle kullanmaya dikkat edin.

Adım 1: Parçaların kontrolü

Adı Miktarı
Sehpa	1
Arka Sol Kapak*	1
Arka Sağ Kapak*	1
Mafsal	1
Boyun	1
Boyun Bağlantı Parçası**	1
TV Sehpası Boyun BağlantıParçası Vidası(PSW5 × 16) (× 3)Mafsal Vidası(PSW5 × 16) (× 3)	6
Boyun Vidası(PSW4 × 12)	4
AC adaptörü (ACDP-001) 1
AC güç kablosu
Yüksek Hızlı HDMI kablosu 1
Kullanım kılavuzu 1
Garanti belgesi

* Sadece SU-B551S modeli için.

** Sadece SU-B551S/461S modelleri için.

UYARI

AC güç kablosunun ürünün altında veya ürünün parçaları altında ezilmesine izin verirseniz, kısa devreye veya elektrik çarpmasına yol açabilirsiniz. AC güç kablosuna veya bağlantı kablolarına takılırsanız, TV Sehpası düşebilir ve yaralanmalara sebep olabilir.

Montaj konumuna karar verin ve TV'yi monte etmeden önce TV Sehpasını yere koyun.

TV ağır olduğu için, montaj yerine önceden karar vermeniz ve TV Sehpasını yerinde birleştirmeniz önerilir.

Masa Üstü Sehpasının televizyondan nasıl çıkartılacağına dair bilgiler için televizyonunuzla birlikte verilen talimatlara başvurun.

Adım 2: TV'nin monte edilmesi

Birleştirmeden önce

• Birleştirmeden önce vidalar için uygun bir yıldız uçlu tornavidayı hazır bulundurun.
• Elektrikli bir tornavida kullanmanız halinde, sıkma torkunu yaklaşık 1,5 N·m {15 kgf·cm} değerine ayarlayın.

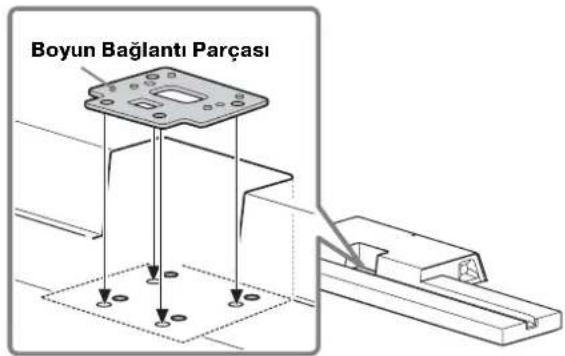

1 Boyun Bağlantı Parçasını TV Sehpasının üzerine yerleştirin.

Boyun Bağlantı Parçası, Boyunun ve TV'nin yüksekliğini ayarlamak için kullanılır. Boyun Bağlantı Parçasını taktığınızdan emin olun.

Sadece KDL-55HX82x/46HX82x/55NX72x/46NX72x için:

Boyun Bağlantı Parçası

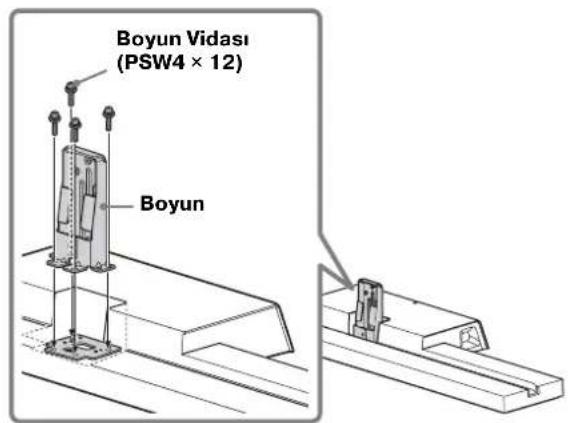

2 Boynu ve Boyun Bağlantı Parçasını (Sadece KDL-55HX82x/46HX82x/55NX72x/46NX72x için) TV Sehpasına dört adet Boyun Vidasıyla (PSW4 × 12) (ürünle verilir) takın.

Boyun Vidası (PSW4 × 12) Boyun

3 Televizyonu taşırken, televizyonu aşağıda gösterildiği gibi tutun.

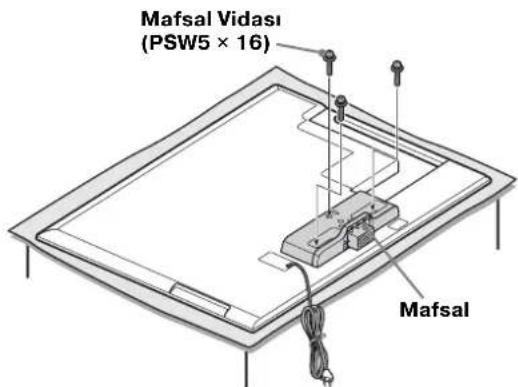

4 Birlikte verilen Mafsalı TV'nin arkasına üç vidayla (PSW5 × 16) (ürünle verilir) takın.

Ürünle verilen Mafsalı yukarıya doğru kaydırın.

Mafsal Vidasi (PSW5 × 16) Mafsal

4

• Söktüğünüz vidaları kaybetmeyin.
• Masa Üstü Sehpasını Ekrandan ayırırken, Ekranı Ekrandan daha büyük, sağlam bir çalışma yüzeyinin üzerine yerleştirin.
• LCD ekranın zarar görmesini önlemek için, çalışma yüzeyinin üzerine bir yumuşak bez yerleştirin.

DİKKAT

• Ekranın üzerine baskı veya darbe uygulanırsa, LCD ekran kırılabilir veya zarar görebilir.
• Ekranı, Masa Üstü Sehpası yüzeyin kenarından sarkacak biçimde yüz üstü olarak sağlam ve düz bir yüzeyin üzerine yerleştirin.
  Ekran yüzeyiyle ve Masa Üstü Sehpasının tabanı aynı düzlemde olursa, dengesiz bir çalışma koşulu oluşur ve Ekran zarar görebilir.

5 TV'yi TV Sehpasına monte edin.

Televizyon, Televizyon Sehpasının yuvasına yerleştirilerek monte edilir.

Ok yönü TV Sehpasının önünü gösterir.

6

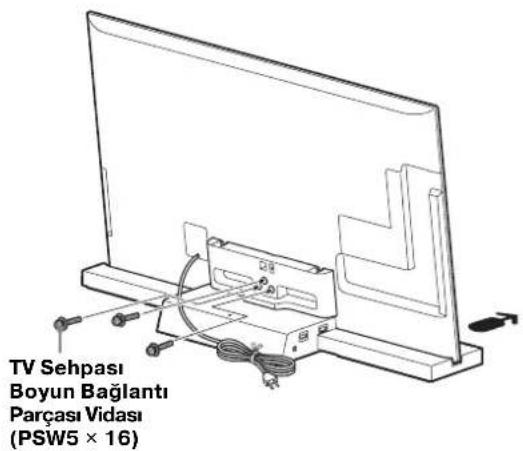

TV'yi ve TV Sehpasını üç adet TV Sehpası Boyun Bağlantı Parçası Vidasıyla (PSW5 × 16) (ürünle verilir) sabitleyin.

TV Sehpası Boyun Bağlantı Parçası Vidası (PSW5 × 16)

8

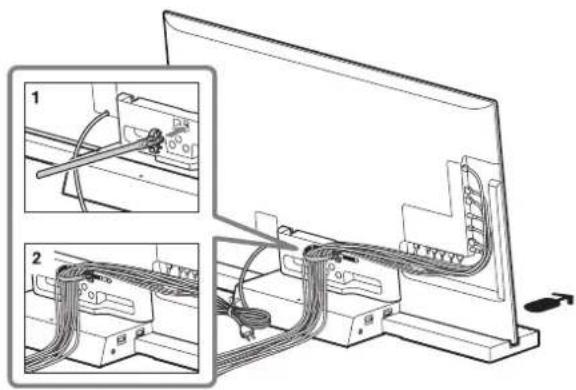

Kabloları toplama.

TV ile verilen kablo kelepçesini kullanın.

- AC güç kablosunu diğer kablolarla birlikte toplamayın.

7

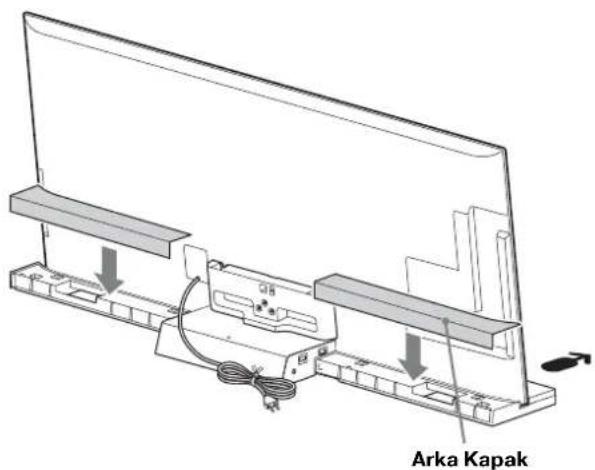

Arka Kapağı TV Sehpasına takın. (Sadece SU-B551S modeli için)

Arka Kapak

Adım 3: Devrilmeyi önlemek için güvenlik uyarıları

UYARI

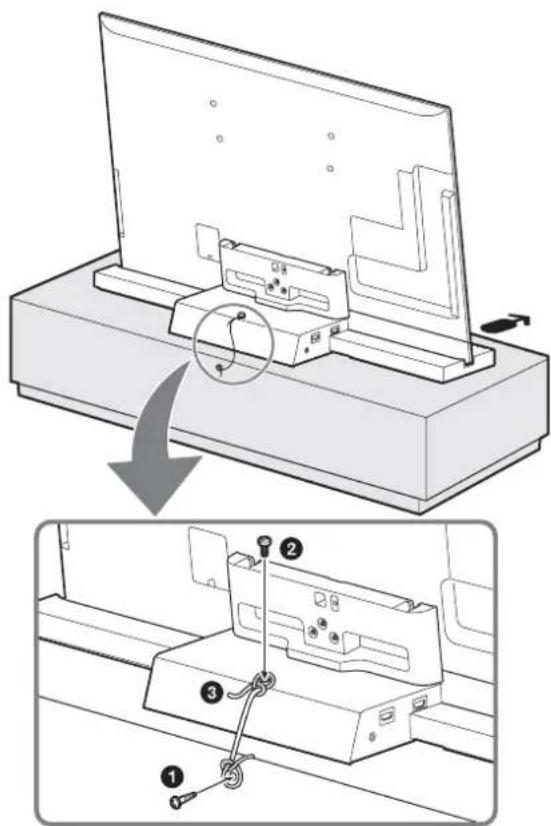

TV Sehpasının devrilmesini ve de yaralanmalara ve maddi hasara yol açmasını önlemek üzere önlemler aldığınızdan emin olun.

① Bir ahşap vidasını (çapı 4 mm, ürünle verilmez) tahtaya takın.
② Bir metal vidasını (M4 × 16, ürünle verilmez) TV sehpasının vida deliğine takın.
③ Ahşap ve metal vidasını, sağlam bir kablo (ürünle verilmez) kullanarak birbirine bağlayın.

Adım 4: Televizyonu ve oynaticıyı bağlama

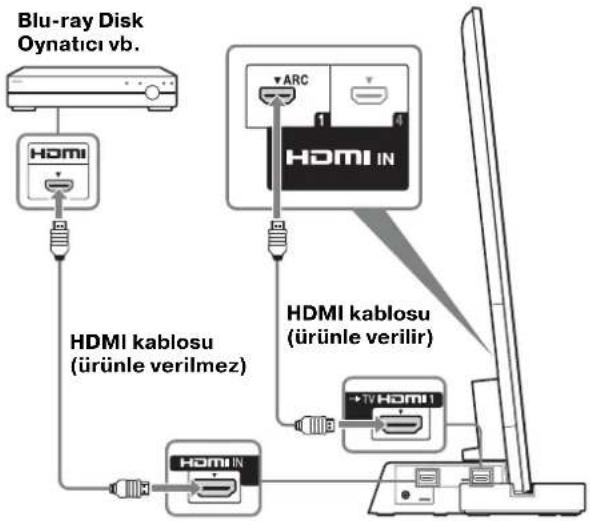

TV'yi bir HDMI IN 1 girişiyle TV Sehpasına bir HDMI kablosu kullanarak bağlayın.

Sony “BRAVIA” Sync uyumlu cihazları HDMI kabloları kullanarak bağlarsanız, TV için HDMI Kontrolü fonksiyonunu ayarladığımızda çalıştırmak kolaylaşır.

[NO TEXT]

• Lütfen PC'yi HDMI ile bağlamayın.
• TV Sehpası Audio Return Channel (ARC) fonksiyonuyla uyumludur. TV Sehpasını ARC uyumlu TV'nin HDMI IN 1 girişine bir HDMI kablosuyla bağlarsanız, TV'yi TV Sehpasına dijital optik kabloyla bağlamanız gerekmez.
• TV'nin HDMI soketinin yanında "ARC" harfleri varsa, bu TV ARC fonksiyonuyla uyumludur. Sokete bir HDMI kablosu bağlasanız bile, HDMI giriş soketi ARC fonksiyonuyla uyumlu değilse ARC fonksiyonunu kullanamazsız.
• ARC fonksiyonu sadece HDMI Kontrolü açık olarak ayarlanmışsa kullanılabilir.

#

- TV Sehpası kapatılmış olsa bile (aktif bekleme modu), bağlı cihazdan TV'ye HDMI bağlantısı üzerinden HDMI sinyali gönderilir. TV'ye bağlı cihazın görüntü ve sesinin keyfini TV'de sürebilirsiniz.

HDMI bağlantılarıyla ilgili notlar

• Bir Yüksek Hızlı HDMI kablo kullanın. Standart HDMI kablosu kullanırsanız, 1080p, Deep Colour veya 3D görüntüler düzgün görüntülenmeyebilir.

• Bir HDMI sertifikalı kablo kullanmanızı öneririz.

• HDMI kablosuyla bağlı bir cihazdan gelen görüntü kötüyse veya bu cihazın sesi gelmiyorsa, bağlı cihazın kurulumunu kontrol edin.

• Bir HDMI soketinden aktarılan ses sinyalleri (örnekleme frekansı, bit uzunluğu vb.) bağlı cihaz tarafından bastırılabilir.
• Çalma cihazının ses çıkış sinyallerinin örnekleme frekansı veya kanal sayısı değiştirildiğinde seste kesilme olabilir.
• Bağlı cihaz telif hakkı koruma teknolojisiyle (HDCP) uyumlu değilse, HDMI TV OUT soketinden gelen görüntü ve/veya sesin çıkışı gerçekleşmeyebilir. Bu durumda bağlı cihazın teknik özelliklerine bakın.
• Bir HDMI-DVI dönüşüm kablosu kullanımızı tavsiye etmeyiz.
• Bu sistem Deep Colour, “x.v.Colour” ve 3D aktarımını destekler.

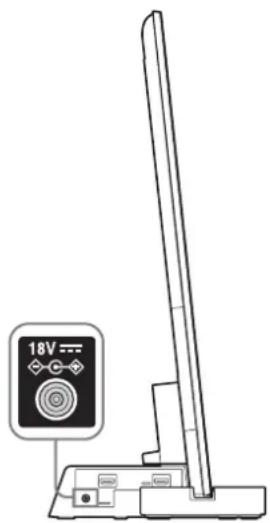

Adım 5: AC güç kablosunun bağlanması

TV Sehpasının AC güç adaptörünün AC güç kablosunu duvar prizine bağlamadan önce, tüm diğer cihazları TV'ye ve TV Sehpasına bağlayın.

[NO TEXT]
- TV Sehpasını kolay erişilir bir AC prizine bağlayın. TV Sehpasında bir anormallik fark ederseniz, derhal elektrik fışıni AC prizinden ayırın.

Adım 6: Televizyon ayarlarını yapma

①“HDMI Kontrolü” fonksiyonunu “Açık” olarak ayarlayın.

Televizyonun uzaktan kumandasındaki HOME düğmesine basın ve menüyü aşağıdaki şekilde seçin;

Ayarlar > İş Girişler > HDMI Ayarı > HDMI Kontrolü > Açık

②“Hoparlörler” öğesini “Ses Sistemi” olarak ayarlayın.

Televizyonun uzaktan kumandasındaki SYNC MENU düğmesine basın ve menüyü aşağıdaki şekilde seçin;

Hoparlörler > Ses Sistemi

- ① ve ② işlemleri için ayarları tamamladıktan sonra, I (güç) göstergesi yeşil renkte yanar.

• Sahne Seçimi modu

Bu TV Sehpası TV ses ayarlarıyla otomatik olarak senkronize edilir ve seçilen sahne için tercih ettiğiniz sesi seçmeniz için Sahne Seçimi fonksiyonuyla birlikte çalışır. Sesi değiştirmek için TV ses ayarlarını değiştirin.

Saline seçimi HDMI1 Otomatik Genel Sinema Spor Muzik Anlmasyon Fotograf Oyun Grafik

- Konum Ayarlayıcı

TV'nin “Dış Cihaz Kontrolü” öğesini “Açık” olarak ayarı larsanız, bu TV Sehpası sol ve sağ hoparlörler arasındaki ses düzeyi dengesini izleme konumuna göre ayarlar. (TV'nin ayarı)

“Konum Ayarlayıcı” öğesini ayarlamak için HOME

düğmesine basın, ardından Sistem Ayarları > Konum Ayarlayıcı > istediğiniz seçeneği seçin.

Sorun Giderme

Ses

Ses yok:

• HDMI kablosu bağlantısını kontrol edin.
• 1. adımdaki “HDMI Kontrolü” ve “Ses Sistemi” ayarlarını kontrol edin (sayfa 11).

Kulaklıkla kullanma:

• “Hoparlörler” ayarında “Ses Sistemi” öğesini “TV Hoparlörü” ayarına getirin.
  Televizyon dijital yayınının çift sesini kullanma:
• Yayına bağlı olarak ses değiştirilemeyebilir. Televizyonun “Optik Çıkış” ayarını “Otomatik” seçeneğinden “PCM” seçeneğine getirin.

Çift ses için dış cihazla kullanma:

- Ses değiştirilemiyorsa, PCM ögesini etkinleştirmek için dış cihazın ses çıkışı ayarını değiştirin.

Gösterge

Televizyonun gücünün açık olmasına rağmen, Televizyon Sehpasının I (güç) göstergesi yanmıyor:

• AC adaptörünün AC güç kablosunun bir duvar prizine takılı olup olmadığını kontrol edin.
• Müşteri destek hizmetlerine danışın.

I (güç) göstergesi kırmızı renkte yanıp sönüyor:

- Bu üründe bir arıza oluşmuş olabilir. LED'in kaç kez yanıp söndüğünü kontrol edin ve Sony servis merkezine danışın.

Gösterge

Aşağıdaki şekilde yanar:

Yeşil: Televizyon Sehpasının gücü açıktır. (“Hoparlörler” için “Ses Sistemi” seçilmiştir.)

Kapalı: Televizyon Sehpası bekleme modundadır veya gücü kapalıdır.

(Devami)

②Ses formatı göstergeleri

Televizyon Sehpasına girilmekte olan ses formatına göre yanar.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

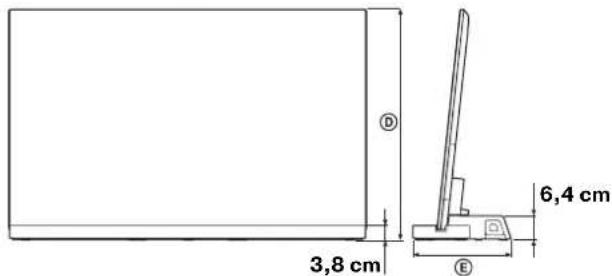

Teknik Özellikler

33,6 cm A B C

3,8 cm 6,4 cm

		SU-B551S SU-B461S SU-B401S
Boyutlar: cm	A1	0,2	11,8	11,0
	B1	9,0	15,9	15,1
	C	127,6	107,9	94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E2	9,2	27,7	26,1
Schpanın Ağırlığı:		6,3 kg	5,6 kg	4,9 kg

Amplifikatör bölümü

Nominal Çıkış Gücü Ön: 10 W + 10 W, (kanal başına)

Toplam Armonik Bozulma %1'den

az

HDMI bölümü

Konektör HDMI™ konektörü

Video girişleri/ 720 × 480p (60 Hz) 16:9

çıkışları 1280 × 720p (60 Hz) 16:9

1920 × 1080i (60 Hz) 16:9

1280 × 720p (50 Hz) 16:9

720 (1440) × 480i (60 Hz) 4:3

720 (1440) × 480i (60 Hz) 16:9

720 (1440) × 576i (50 Hz) 4:3

720 (1440) × 576i (50 Hz) 16:9

1920 × 1080p (60 Hz) 16:9

720 × 576p (50 Hz) 16:9

1920 × 1080i (50 Hz) 16:9

1920 × 1080p (50 Hz) 16:9

1920 × 1080p (24 Hz) 16:9

1920 × 1080p (30 Hz) 16:9

1280 × 720p (24 Hz) 16:9

1280 × 720p (30 Hz) 16:9

Video girişleri/ 1280 × 720p@59,94/60 Hz

çıkışları (3D) Çerçeve paketleme

1920 × 1080i@59,94/60 Hz

Çerçeve paketleme

1920×1080i@59,94/60 Hz

Yan yana (Yarım)

1920 × 1080p@59,94/60 Hz

Yan yana (Yarım)

1280 × 720p@50 Hz

Çerçeve paketleme

1920 × 1080i@50 Hz

Çerçeve paketleme

1920 × 1080i@50 Hz

Yan yana (Yarım)

1920 × 1080p@50 Hz

Yan yana (Yarım)

1920 × 1080p@24 Hz

Çerçeve paketleme

Ses girişleri Doğrusal PCM 2 kanal/5.1 kanal/7.1 kanal

Dolby Digital

DTS

Her sinyal 32, 44,1, 48 kHz ile uyumludur.

Hoparlörler

Ön hoparlör ünitesi

Hoparlör sistemi 2 yollu 2 sürücülü, bas yansıtmalı tipte

Hoparlör ünitesi Bas hoparlör: 30 × 100 mm koni tipi

$$ \times 1 $$

Tiz hoparlör: 30 mm koni tipi

Subwoofer ünitesi

Hoparlör sistemi Subwoofer, bas yansıtmalı tipte

Hoparlör ünitesi 70 mm koni tipi

Genel

Güç gereksinimleri 100 – 240 V, 50/60 Hz

Güç tüketimi

Açık: 12 W

Bekleme: 0,7 W

• Beklemede güç tüketimi: 0,7 W
- Belirli baskılı devrelerde halojenlenmiş alev tutucular kullanılmamıştır.
- S-Master tam dijital amplifikatörle amplifikatör bloğunun güç verimliliğinin %85'ten fazla olması sağlanmıştır.

Tasarım ve özelliklerde bilgi vermeksizin değişiklik yapılabilir.

A biztonságról
