MANUAL DE UTILIZARE SUB551S SONY

Informații de siguranță

Vă multumim că ați achiziționat acest produs. Produsele Sony sunt proiectate ținându-se cont de siguranță. Utilizarea incorectă poate duce la accidente grave provocate de incendiu, electrocutare, răsturnarea produsului sau căderea acestuia. Asigurați-vă că țineți cont de toate măsurile de siguranță pentru a preveni astfel de accidente.

Acest manual de instrucțiuni descrie manipularea corectă a produsului și măsurile importante de siguranță necesare pentru prevenirea accidentelor. Asigurați-vă că citiți acest manual în întregime și că utilizați corect produsul. Păstrați acest manual la îndemână, pentru referințe ulterioare.

Producătorul acestui aparat este: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Representantul autorizat pentru compatibilitatea electromagnetică si conformitatea electrosecurității produselor este: Sony Deutschland GmbH, Hcdelfinger Strasse 61, 70327 Stuttgart, Germania. Pentru orice problemă de service sau de garanție, vă rugăm să consultați documentele de garanție ce însoțesc aparatul.

ATENTIE

Produse specifice

Acest suport de televizor este proiectat pentru a fi utilizat cu aparatele Sony menționate mai jos. Nu instalați alte produse decât cele menționate.

Produsele de mai jos sunt supuse modificării fără înștiințare, stocul poate fi epuizat sau întrerupt. De asemenea, unele modele sunt comercializate în anumite zone.

	TV color cu LCD
SU-B551S KDL-55HX92x/55HX82x/55NX72x
SU-B461S KDL-46HX92x/46HX82x/46NX72x
SU-B401S KDL-40NX72x

* La denumirile modelelor, semnul „x” indică numerele și/sau caracterele specifice fiecărui model.

Pozitia etichetei de identificare

Eticheta pentru nr. modelului se află în spatele suportului televizorului.

Dezafectarea suportului televizorului

Dezafectarea echipamentelor electrice și electronice vechi (Se aplică pentru țările membre ale Uniunii Europene și pentru alte țări europene cu sisteme de colectare separată)

Acest simbol aplicat pe produs sau pe ambalajul acestuia, indică faptul că acest produs nu trebuie tratat ca pe un deșeu menajer. El trebuie predat punctelor de reciclare a echipamentelor electrice și electronice. Asigurându-vă că acest produs este dezafectat în mod corect, veți ajuta la prevenirea posibilelor consecințe negative asupra mediului și a sănătății umane, dacă produsul ar fi fost dezafectat în mod necorespunzător. Reciclarea materialelor va ajuta la conservarea resurselor naturale. Pentru mai multe detalii legate de reciclarea acestui produs, vă rugăm să contactați primăria din orașul dumneavoastră, serviciul de salubritate local sau magazinul de unde ați cumpărat produsul.

AVERTIZARE

Dacă nu respectați următoarele măsuri de precauție, se pot provoca accidente grave sau chiar decesul, ca urmare a unui incendiu, a unei electrocutări sau a răsturnării produsului.

Asigurați-vă că luați măsurile corespunzătoare pentru a preveni răsturnarea suportului televizorului.

Dacă nu respectați aceste măsuri, este posibil ca televizorul să sc răstoarne, provocând astfel accidentări. Fixați bine suportul televizorului și raftul etc., pentru a preveni răsturnarea acestuia.

Asigurați-vă că instalați suportul televizorului pe o suprafață stabilă.

Dacă instalați suportul televizorului pe o suprafață instabilă, este posibil ca acesta să se dezechilibreze, să se răstoarne sau să cadă. Accst lucru poate duce la accidentări sau pagube materiale.

Nu vă rezemați și nu vă agățați de televizor când acesta este instalat pe suportul televizorului.

Este posibil ca suportul televizorului să se răstoarne sau ca televizorul să cadă, provocând astfel accidentări grave sau chiar decesul.

Nu acoperiți orificiile de ventilatie ale televizorului.

Orificiile de ventilație din televizor au rolul de a sigura o funcționare optimă a aparatului și de a-l proteja împotriva supraîncălzirii.

• Nu blocați și nu acoperiți orificiile de ventilație cu bucăți de materiale sau alte astfel de obiecte.
• Asigurați-vă că nu pătrund niciodată lichide sau obiecte solide în orificiile de ventilație.

Nu așezați pe televizor obiecte care contin lichid, cum ar fi vazele sau plantele în ghiveci.

Nu utilizati niciodată un televizor alimentat de la rețea în apropierea apei; de exemplu: în apropierea unei căzi, a unei chiuvete, într-un beci umed sau lângă piscină etc.

Nu instalati televizorul în locuri cu temperaturi extreme, cum ar fi lumina solară directă, în apropierea unui calorifer sau a unei aeroterme.

Este posibil ca televizorul să se supraîncălzească în astfel de condiții, lucru ce poate duce la deformarea carcasei și/ sau la defectarea televizorului.

Nu instalați televizorul într-un loc expus direct la sistemul de aer condiționat.

Este posibil ca umezeala să formeze condens în interior, ceea ce poate defecta televizorul.

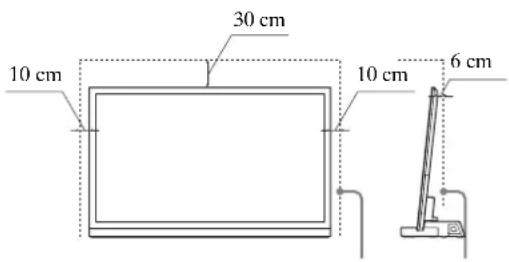

Lăsați un spațiu adecvat în jurul televizorului, pentru a asigura o bună circulație a aerului.

Lăsați un spațiu adecvat în jurul televizorului, așa cum se poate observa mai jos.

10 cm 30 cm 10 cm 6 cm

Lăsați cel puțin atât spațiu în jurul televizorului.

Cablu de alimentare la c.a.

• Conectați televizorul la o priză cu împământare, folosind un ștecher cu fișă de împământare și trei conductori.
• Folosiți numai cablurile de alimentare la c.a. furnizate de Sony, nu de la alți producători.
• Asigurați-vă întotdeauna că nici cablul de alimentare de c.a. și nici cel de conectare nu sunt strangulate când instalați televizorul pe suportul acestuia. În cazul în care cablul de alimentare la c.a. sau cel de conectare este deteriorat, acest lucru poate provoca un incendiu sau o electrocutare.

- Nu pășiți pe cablul de alimentare la c.a. sau pe cel de conectare atunci când transportați suportul televizorului. Cablul de alimentare la c.a. sau cel de conectare poate fi deteriorat, iar acest lucru poate provoca un incendiu sau o electrocutare.

- În cazul în care vă împiedicați de cablul de alimentare la c.a. sau de cel de conectare, este posibil ca suportul televizorului să se răstoarne, provocând astfel accidentări.

- Deconectarea cablului de alimentare la c.a. de la priza de perete va anula complet alimentarea electrică de la suportul televizorului.

OBSERVATII PRIVIND adaptorul de c.a.

Avertizare

Pentru a reduce riscul de incendii sau electrocutări, nu lăsați acest aparat în ploaie sau umezeală.

Pentru a preveni incendiile sau electrocutările, nu așezați pe aparat obiecte care conțin lichid, cum ar fi vazele.

Nu instalați acest aparat într-un spațiu închis, cum ar fi raftul unei biblioteci sau un obiect similar.

• Vă rugăm să vă asigurați că priza de alimentare la c.a. este instalată în apropierca aparatului și că este ușor de accesat.
• Asigurați-vă că folosiți numai adaptorul de c.a. și cablurile de alimentare la c.a. furnizate.
• Nu utilizati alt adaptor de c.a. Accasta poate provoca o defectiune.
• Conectați adaptorul de c.a. la o priză de alimentare la c.a. ușor accesibilă.
• Nu înfășurați cablul de alimentare la c.a. în jurul adaptorului de c.a. Este posibil ca firul central să se taie și/ sau televizorul să se defecteze.
• Nu atingeti adaptorul de c.a. când aveți mâinile ude.
• Dacă observați o anomalic la adaptorul de c.a., deconectați-l imediat de la priza de alimentare la c.a.
• Televizorul nu este deconectat de la sursa de c.a. atâta timp cât este conectat la priza de alimentare la c.a., chiar dacă televizorul în sinc a fost oprit.

(Continuare)

ATENTIE

Dacă nu sunt respectate măsurile de precauție de mai jos, pot avea loc accidentări sau daune materiale.

Nu instalați niciun alt aparat decât cel menționat.

Accst suport de televizor este proiectat pentru a fi utilizat numai cu produsul menționat. Dacă instalați alt aparat decât cel menționat, este posibil ca acesta să cadă sau să se spargă, provocând astfel accidentări. Imaginile care apar în acest manual fac referire la modelul KDL-40NX72x, numai dacă nu se menționează altfel.

Asigurați-vă că fixați bine televizorul.

Fixați bine televizorul pe suportul acestuia, folosind şuruburile furnizate. În cazul în care televizorul nu este bine fixat, este posibil ca acesta să se răstoarne, provocând astfel accidentări.

Observații privind instalarea

La instalare, asigurați-vă că suportul televizorului nu este înclinat. Pentru a evita accastă situație, țincți cont de următoarele măsuri de precauție.

– Dacă instalați suportul televizorului pe o suprafață moale, cum ar fi o saltea sau un covor, așezați în prealabil o placă peste acel loc.
- Nu instalați suportul televizorului într-un loc expus luminii solare directe sau în apropierea unui radiator.
- Nu instalați suportul televizorului într-un loc excesiv de cald sau umed și nici în aer liber.

Observație privind utilizarea

Curățarea

Pentru a păstra suportul televizorului curat, ștergeți-l ocazional cu o lavetă uscată și moale. Petele persistente pot fi îndepărtate ștergând aparatul cu o lavetă ușor înmuiată într-o soluție cu detergent slab. Asigurați-vă că după aceea uscați zona, ștergând cu o lavetă moale și uscată. Nu folosiți produse chimice, cum ar fi diluantul sau benzina, deoarece acestea deteriorează finisajul suportului de televizor.

Asigurați-vă că la instalarea aparatului participă două sau chiar mai multe persoane.

Asigurați-vă că la instalarca televizorului pe suportul acestuia participă două sau chiar mai multe persoane. Dacă aparatul este instalat doar de o persoană, acest lucru poate provoca o accidentare.

Nu modificati suportul televizorului.

Este posibil ca acesta să cadă, provocând accidentări.

Asigurați-vă că fixați bine televizorul, respectând instrucțiunile.

Strângeti bine şuruburile. În cazul în care televizorul nu este binc instalat, este posibil ca acesta să cadă, provocând astfel accidentări.

Asigurați-vă că nu vă accidentați mâinile sau degetele în timpul montării.

• Nu deplasați suportul televizorului ținând de secțiunca mai îngustă a acestuia.
• Asigurați-vă că nu vă accidentați degetele sau mâinile în timpul instalării televizorului.

MĂSURI DE PRECAUTIE

Despre sursele de alimentare

• Dacă nu veți utiliza suportul televizorului pentru o perioadă îndelungată de timp, asigurați-vă că îl deconectați de la priza de perete. Pentru a deconecta cablul de alimentare la c.a., apucați de ștecher și niciodată de cablu.
• Cablul de alimentare la c.a. trebuie înlocuit numai la un magazin autorizat pentru service.

Despre functionare

Înainte de a conecta alte componente, asigurați-vă că opriți și deconectați suportul televizorului.

Drepturi de autor

Acest suport de televizor încorporează Dolby* Digital și Pro Logic Surround și sistemul DTS** Digital Surround.

* Fabricat sub licență de la Dolby Laboratories. Dolby, Pro Logic și simbolul dublu-D sunt mărci comerciale ale Dolby Laboratories.
** Fabricat sub licență în baza patentelor S.U.A. nr.: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 și alte patente S.U.A. sau internaționale emise sau în curs de emitere. DTS și simbolul DTS sunt mărci comerciale înregistrate, iar DTS Digital Surround și logo-urile DTS sunt mărci comerciale ale DTS, Inc. Produsul include software. © DTS, Inc. Toate drepturile rezervate.

Acest suport de televizor încorporează tehnologia High-Definition Multimedia Interface (HDMI™).

HDMI, logo-ul HDMI și High-Definition Multimedia Interface sunt mărci comerciale sau mărci comerciale înregistrate ale HDMI Licensing LLC în Statele Unite ale Americii și în alte țări.

„BRAVIA” este o marca comercială a Sony Corporation.

Observație privind scoaterea suportului televizorului din cutie

Asigurați-vă că țineți suportul televizorului cu atenție și că îl manipulați corespunzător.

Denumire Cantitate
Suport	1
Capac posterior S*	1
Capac posterior D*	1
Cuplă îmbinare	1
Secțiunca îngustă a suportului	1
Dispozitiv de spațiere pentru secțiunea îngustă**	1
Șurub de atașare a secțiunii înguste a suportului televizorului (PSW5 × 16) (× 3)	6
Șurub de îmbinare (PSW5 × 16) (× 3)
Șurub pentru secțiunea îngustă (PSW4 × 12)	4
Adaptor de c.a. (ACDP-001) 1
Cablu de alimentare la c.a.
Cablu HDMI de mare viteză 1
Manual de instrucțiuni 1
Cartelă de garanție

* Numai pentru modelul SU-B551S.

** Numai pentru modelele SU-B551S/461S.

AVERTIZARE

În cazul în care cablul de alimentare la c.a. este ștrangulat sub sau între piesele aparatului, acest lucru poate provoca un scurtcircuit sau o electrocutare. În cazul în care vă împiedicați de cablul de alimentare la c.a. sau de cel de conectare, este posibil ca suportul televizorului să se răstoarne, provocând astfel accidentări.

Decideți care va fi locația de instalare și așezatii suportul televizorului înainte de instalarea televizorului.

Deoarece televizorul este greu, se recomandă să decideți asupra locațici de instalare în prealabil, după care veți monta suportul televizorului.

Consultați instrucțiunile de utilizare furnizate cu televizorul, pentru informații despre modul de îndepărtare a suportului de masă de la televizor.

Pasul 2: Instalarea televizorului

Înaintea asamblării

• Înaintea asamblării, asigurați-vă că aveți la îndemână o șurubelnită cu capăt în cruce.
• Când utilizati o șurubelnită electrică, setați cuplul de torsiune la aproximativ 1,5 N·m {15 kgf·cm}.

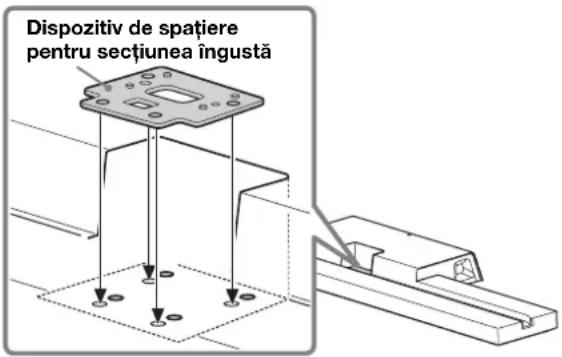

1 Poziționați dispozitivul de spațiere pentru secțiunea îngustă pe suportul televizorului.

Dispozitivul de spațiere pentru secțiunca îngustă este utilizat pentru reglarea înălțimii secțiunii înguste și a televizorului. Nu uitați să montați dispozitivul de spațiere pentru secțiunca îngustă.

Numai pentru modelele KDL-55HX82x/46HX82x/55NX72x/46NX72x:

Dispozitiv de spațiere pentru secțiunea îngustă

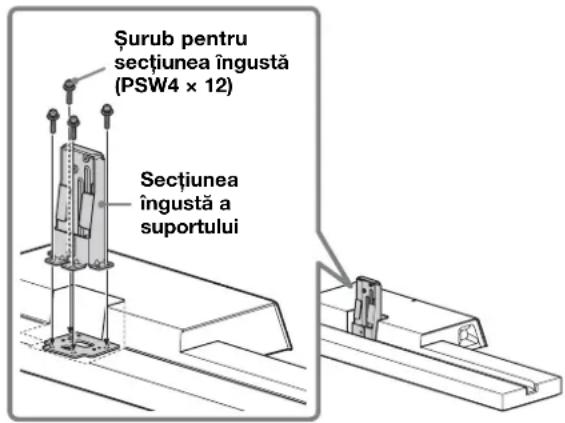

2 Montați secțiunea îngustă și dispozitivul de spațiere a acesteia (numai pentru modelele KDL-55HX82x/46HX82x/55NX72x/46NX72x) la suportul televizorului, utilizând cele patru şuruburi pentru secțiunea îngustă (PSW4 × 12) (incluse).

Şurub pentru secțiunea îngustă (PSW4 x 12) Secțiunea îngustă a suportului

3 Când mutați televizorul, susțineți-l așa cum se vede mai jos.

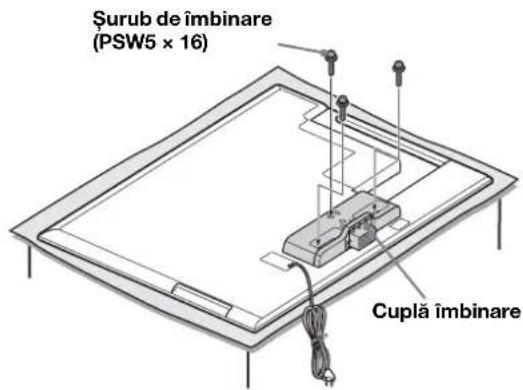

4 Ataşati cupla de îmbinare în partea din spate a televizorului, cu ajutorul celor trei şuruburi (PSW5 × 16) (incluse).

Glisați cupla de îmbinare în sus, pentru a o atașa.

Şurub de îmbinare (PSW5 × 16) Cuplă îmbinare

40

• Asigurati-vă că păstrați șuruburile scoase.
• Când îndepărtați suportul de masă de la ecran, așezați ecranul cu fața în jos pe o suprafață stabilă, care să fie mai mare decât ecranul.
• Pentru a preveni deteriorarea suprafeței ecranului LCD, asigurați-vă că așezați o bucată de material moale pe suprafața de lucru.

ATENTIE

• Dacă aplicați presiune pe suprafața ecranului, este posibil ca ecranul LCD să se spargă sau să se deteriorce.
• Asezați ecranul cu fața în jos pe o suprafață stabilă și nivclată, având suportul de masă agătat peste marginea suprafetei.
  Având fațada ecranului și baza suportului de masă pe aceeași suprafață nivelată, veți avea condiții instabilă de lucru, ceea ce poate duce la deteriorarea ecranului.

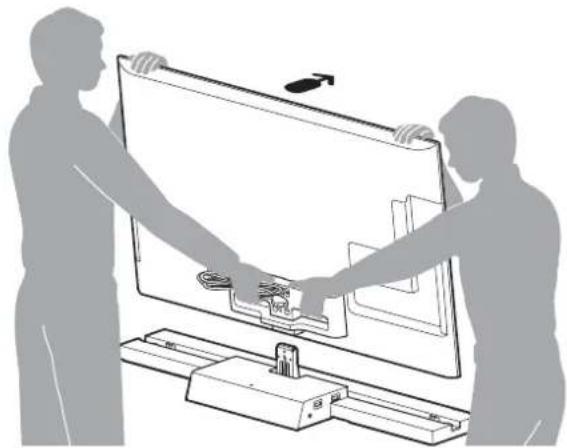

5 Instalați televizorul pe suportul televizorului.

Televizorul se instalează aşezându-l în canelura suportului televizorului.

← Direcția săgeții indică partea frontală a suportului televizorului.

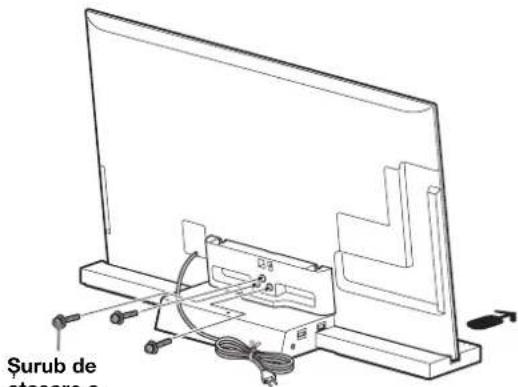

6 Fixați televizorul și suportul televizorului cu ajutorul celor trei şuruburi de ataşare a secțiunii subțiri a suportului televizorului (PSW5 × 16) (incluse).

Şurub de atasare a

Şurub de ataşare a sectiunii'inguste a suportului televizorului (PSW5 × 16)

7

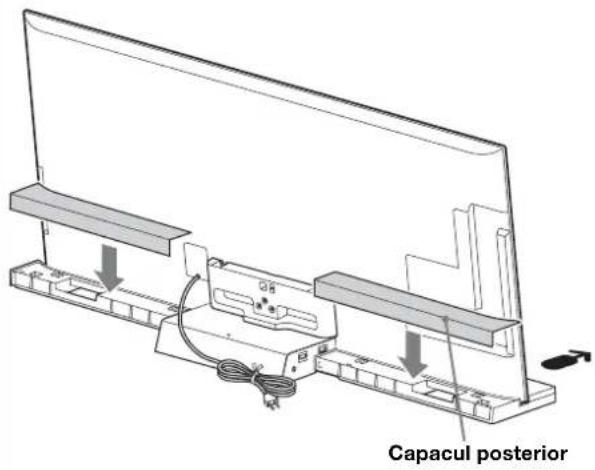

Ataşati capacul din spate la suportul televizorului. (Numai pentru modelul SU-B551S)

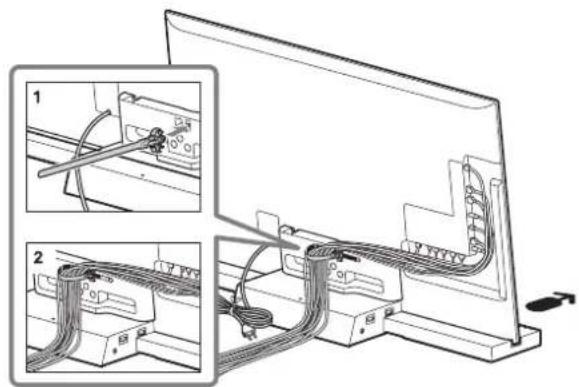

Prinderea laolaltă a cablurilor.

Utilizați dispozitivul de fixare a cablurilor, care este inclus cu televizorul.

43
- Nu prindeți cablul de alimentare la c.a. laolaltă cu alte cabluri.

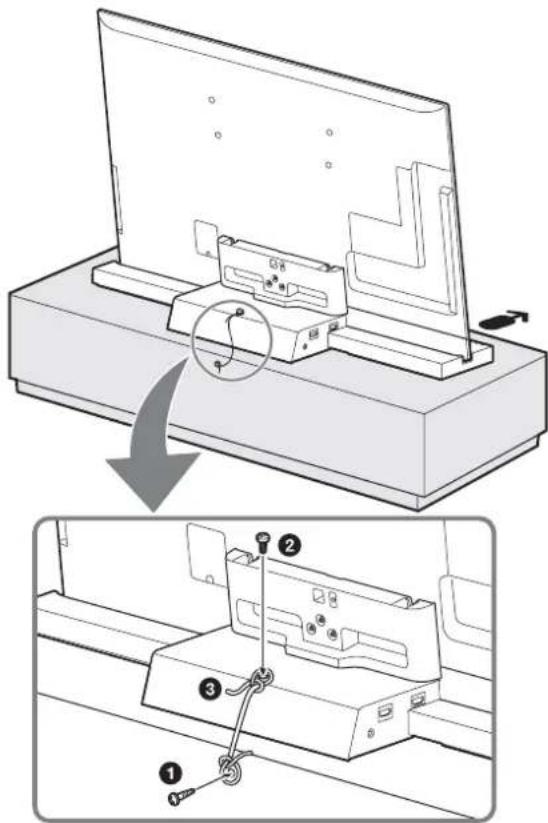

Pasul 3: Măsuri de siguranță pentru a preveni răsturnarea

AVERTIZARE

Asigurați-vă că luați măsurile corespunzătoare pentru a preveni răsturnarca suportului televizorului și posibilele accidentări sau pagube.

① Montați un şurub pentru lemn (cu diametrul de 4 mm, neinclus) în panou.

②Introduceți un şurub de fixare (M4 × 16, neinclus) în orificiul destinat acestuia din suportul televizorului.

③Prindeți şurubul pentru lemn și şurubul de fixare cu un cablu rezistent (neinclus).

Pasul 4: Conectarea televizorului și a playerului

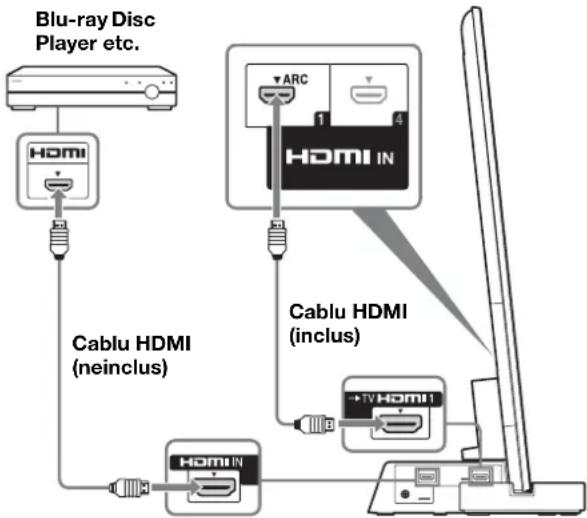

Conectați televizorul prevăzut cu o mufă HDMI IN 1 la suportul televizorului, folosind un cablu HDMI.

Conectând componente compatibile cu Sony „BRAVIA” Sync, folosind cabluri HDMI, funcționarea se va simplifica, dacă stabiliti funcția Control pentru HDMI pentru TV.

420

• Vă rugăm să nu conectați computerul cu HDMI.
• Suportul televizorului este compatibil cu funcția Audio Return Channel (ARC). În cazul în care conectați suportul televizorului la mufa HDMI IN 1 a televizorului compatibil cu ARC folosind un cablu HDMI, nu trebuie să conectați televizorul la suportul acestuia folosind cablul optic digital.
• Veți observa literele „ARC” lângă mufa HDMI a televizorului, dacă acesta este compatibil cu funcția ARC. Chiar dacă veți conecta cablul HDMI la mufă, în cazul în care jacul de intrare HDMI nu este compatibil cu funcția ARC, nu veți putea folosi funcția ARC.
• Functia ARC este disponibilă numai când este activată opțiunea Control pentru HDMI.

- Chiar dacă suportul televizorului este oprit (modul inactiv este acționat), semnalul HDMI va fi emis de la componenta conectată la televizor, cu ajutorul conexiunii HDMI. Vă veți putea bucura de imagini și sunete la televizor, recepționate de la componenta respectivă.

Observații privind conexiunile HDMI

• Utilizați un cablul HDMI de mare viteză. Dacă utilizați un cablu standard HDMI, este posibil ca imaginile 1080p, în culori profunde sau cele 3D să nu fie afișate corect.
• Vă recomandăm să utilizati un cablu autorizat HDMI.
• Verificați configurarea componentei conectate, dacă imaginea este de slabă calitate sau sunetul nu este emis de la o componentă conectată cu ajutorul cablului HDMI.
• Este posibil ca semnalele audio (frecvență de esțationare, lungimea de biti etc.) transmise de la un jac HDMI să fie suprimate de componenta conectată.
• Este posibil ca sumetul să se întrerupă atunci când se comută frecvența de eșantionare sau numărul de canale al semnalelor de ieșire audio de la componenta de redare.
• Când componenta conectată este incompatibilă cu tehnologia de protecție privind drepturile de autor (HDCP), este posibil ca imaginea și/sau sumetul de la mufa HDMI TV OUT să fie distorsionat(ă) sau chiar inexistent(ă). În acest caz, verificați specificațiile privind componenta conectată.
• Nu recomandăm utilizarea unui cablu de conversie HDMI-DVI.
• Acest sistem acceptă transmisiile Culoare profundă, „x.v.Colour”, și 3D.

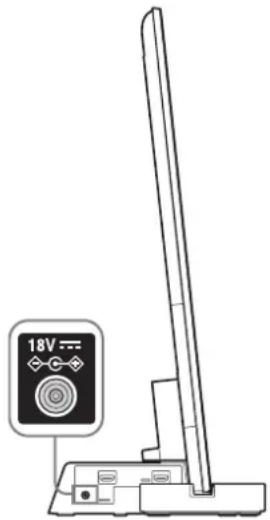

Pasul 5: Conectarea cablului de alimentare la c.a.

Conectați toate componentele și televizorul la suportul televizorului, înainte de a conecta la o priză de perete cablul de alimentare în c.a. al adaptorului de c.a. al suportului TV.

18V ---

[NO TEXT]
- Conectați suportul televizorului la o priză de alimentare la c.a. ușor accesibilă. Dacă observați o anomalie la suportul televizorului, deconectați imediat ștecherul de la priza de alimentare la c.a.

Pasul 6: Efectuarea setărilor TV

①Setați la „Pornit” în funcția „Control pentru HDMI”.

Apăsați pe butonul HOME de pe telecomanda televizorului și selectați meniul după cum urmează;

Setări > trări externe > Reglaj HDMI

Control pentru HDMI > Pornit

②Setați la „Sistem Audio” în meniul „Redare sunet”.

Apăsați pe butonul SYNC MENU de pe telecomanda televizorului și selectați meniul după cum urmează;

Redare sunet > Sistem Audio

- După finalizarea setărilor pentru procedurile ① și ②, indicatorul I (alimentare) se aprinde de culoare verde.

•Modul Selectare mod

Acest suport de televizor se sincronizează automat cu setările de sunet ale televizorului și funcționează împreună cu funcția Selectare mod, pentru ca dvs. să alegeți sunetul preferat pentru scena selectată.

Pentru a modifica sunetul, schimbați setările de sunet TV.

Selectare mod HDMI1 Auto General Cinema Sport Musical Animation Fotographic Job Graphics

•Ajustare poziție

Dacă setați „Comandă dispozitiv ext.” la „Pornit” în televizor, acest suport de televizor reglează balansul de volum între difuzorul din stânga și cel din dreapta, în funcție de poziția de vizionare. (Setarea televizorului) Pentru a seta „Ajustare poziție”, apăsați butonul HOME, apoi selectați Setări sistem > Ajustare poziție > opțiunea dorită.

Depanare

Sunet

Fără sunet:

• Verificati conexiunea cablului HDMI.
• Verificați setările pentru opțiunea „Control pentru HDMI” și „Sistem Audio” de la Pasul 6 (pagina 11).

Utilizarea căștilor:

- Comutați „Sistem Audio” la „Difuzoare TV” în setarea „Redare sunet”.

Utilizare cu sunetul dual al transmisiei digitale TV:

- În funcție de transmisie, sunctul nu poate fi comutat. Comutați setarea „Ieșire optică” a televizorului de la „Auto” la „PCM”.

Utilizarea echipamentului extern pentru sunet dual:

- Dacă sunetul nu poate fi comutat, atunci comutați setarea de ieșire audio a echipamentului extern pentru a activa PCM.

Indicator

Deși televizorul este sub tensiune, indicatorul

I (alimentare) al suportului televizorului nu se aprinde:

- Verificați conexiunea cablului de alimentare în c.a. al adaptorului de c.a. la o priză de perete.

- Consultați serviciile de asistență cu clienții.

Intermitent I (alimentare) indicator roşu:

- Este posibil ca acest aparat să fi suferit o defectiune. Verificați de câte ori se aprinde LED-ul și consultați centrul Sony pentru service.

Indicator

Se aprinde după cum urmează:

Verde: suportul televizorului este sub tensiune. („Sistem Audio” este setat pentru „Redare sunet”.)

Oprit: suportul televizorului este în modul inactiv sau oprit.

②Indicatori pentru formatul audio

Se aprind în funcție de formatul audio care este recepționat de suportul televizorului.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

Specificații

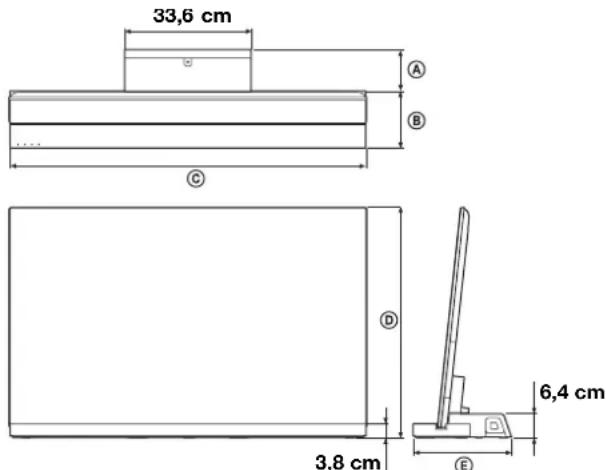

33,6 cm A B C D 3,8 cm 6,4 cm E

		SU-B551S	SU-B461S	SU-B401S
Dimensiuni: cm	A	10,2	11,8	11,0
	B	19,0	15,9	15,1
	C	127,6	107,9	94,4
	D	55HX92x: 79,6	46HX92x: 68,6	-
		55HX82x: 79,8	46HX82x: 68,7	-
		55NX72x: 79,7	46NX72x: 68,7	40NX72x: 61,2
	E	29,2	27,7	26,1
Greutate suport:		6,3 kg	5,6 kg 4,9 kg

Secțiune amplificator

Intrări/ieșiri video 720 × 480p (60 Hz) 16:9

1280 × 720p (60 Hz) 16:9

1920 × 1080i (60 Hz) 16:9

1280 × 720p (50 Hz) 16:9

720 (1440) × 480i (60 Hz) 4:3

720 (1440) × 480i (60 Hz) 16:9

720 (1440) × 576i (50 Hz) 4:3

720 (1440) × 576i (50 Hz) 16:9

1920 × 1080p (60 Hz) 16:9

720 × 576p (50 Hz) 16:9

1920 × 1080i (50 Hz) 16:9

1920 × 1080p (50 Hz) 16:9

1920× 1080p (24 Hz) 16:9

1920 × 1080p (30 Hz) 16:9

1280 × 720p (24 Hz) 16:9

1280 × 720p (30 Hz) 16:9

Culori profunde: 30 biti/36 biti

Intrări/ 1280 × 720p@59,94/60 Hz

ieşiri video (3D) Împachetare cadre

1920 × 1080i@59,94/60 Hz

Împachetare cadre

1920 × 1080i@59,94/60 Hz

Alăturat (Jumătate)

1920 × 1080p@59,94/60 Hz

Alăturat (Jumătate)

1280 × 720p@50 Hz

Impachetare cadre

1920 × 1080i@50 Hz

Împachetare cadre

1920 × 1080i@50 Hz

Alăturat (Jumătate)

1920 × 1080p@50 Hz

Alăturat (Jumătate)

1920 × 1080p@24 Hz

Impachetare cadre

Culori profunde: 30 biti/36 biti

Intrări audio PCM liniar 2 ch/5.1 ch/7.1 ch

Dolby Digital

DTS

Fiecare semnal este compatibil cu

frecventele de 32; 44,1; 48 kHz.

Redare sunet

Unitate difuzor frontal

Sistem de difuzoare 2 căi și 2 drivere, tip reflex bas

Unitate difuzor Woofer: 30 × 100 mm tip conic × 1

Tweeter: 30 mm tip conic

Unitate subwoofer

Sistem de difuzoare Subwoofer, Reflex bas

Unitate difuzor 70 mm tip conic

Generalități

Conditii de alimentare

100 - 240 V, 50/60 Hz

Putere consumată

Pornit: 12 W

Mod așteptare: 0,7 W

• Consum în mod așteptare: 0,7 W
• Elementele de întârziere a flăcării halogenate nu se folosesc la anumite tablouri de conexiuni tipărite.
• Cu ajutorul amplificatorului complet digital, S-Master, se obțin peste 85% de eficacitate a puterii la blocul amplifier.

Designul și specificațiile pot fi modificate fără aviz prealabil.
