Tip produs	Mobilier TV cu amplificator încorporat și difuzoare
Marcă	Sony
Model	SUB400S (SU-B400S)
Dimensiuni (cm)	Înălțime: 10 cm, Lățime: 94,4 cm, Adâncime: 60,6 cm, Picior: 16,1 cm
Greutate	5,1 kg
Materiale	Metal și plastic (nespecificat precis)
Culoare	Negru (tipic)
Alimentare	100-240 V CA, 50/60 Hz
Consum electric (funcționare)	12 W
Consum electric (standby)	0,7 W
Putere nominală amplificator	Față: 2 × 10 W (12 ohmi, 1 kHz, THD < 1%); Subwoofer: 20 W (6 ohmi, 100 Hz, THD < 1%)
Tip amplificator	Digital S-Master
Difuzoare față	2 căi bass-reflex, 3 difuzoare: 2 wooferi conici 30×82 mm, 1 tweeter dom 14 mm
Subwoofer	Bass-reflex, difuzor conic 70 mm
Formate audio suportate	Dolby Digital, DTS, Dolby Pro Logic II, PCM liniar 7.1 canale
Conectivitate HDMI	1 intrare HDMI (compatibilă ARC), rezoluții 1080p, 3D, Deep Colour
Televizoare compatibile	Sony BRAVIA KDL-40NX71* (model SU-B400S) – verificați compatibilitatea cu alte modele
Instalare	Necesită 2 persoane, montare pe podea pe o suprafață stabilă
Siguranță	Fixare anti-răsturnare inclusă (șurub și cablu), nu vă sprijiniți de televizor
Întreținere și curățare	Cârpă moale uscată, săpun neutru dacă pete persistente, fără produse chimice
Accesorii furnizate	Cablu HDMI de mare viteză, cablu de alimentare, adaptor de rețea, șuruburi, garnitură, suport pentru cablu, manual de utilizare
Garanție	Consultați documentele furnizate (neprecizată în manual)

Întrebări frecvente - SUB400S SONY

Ce televizoare sunt compatibile cu suportul TV Sony SUB400S?

Modelul SUB400S (SU-B400S) este conceput pentru televizoarele Sony BRAVIA KDL-40NX71. Verificați compatibilitatea cu alte modele în manual.

Cum se instalează televizorul pe suportul TV?

Instalarea trebuie realizată de cel puțin două persoane. Scoateți suportul de masă al televizorului, fixați garnitura furnizată cu ajutorul a 3 șuruburi, apoi plasați televizorul în canelura suportului și fixați-l cu șuruburile de fixare ale montantului.

Cum se evită răsturnarea suportului TV?

Utilizați sistemul anti-răsturnare furnizat: fixați un șurub pentru lemn (nu este furnizat) în scândură, un șurub pentru metal în orificiul suportului și legați-le cu o legătură rezistentă.

Cum se curăță suportul TV Sony SUB400S?

Utilizați o cârpă moale și uscată. Pentru pete persistente, umeziți ușor cu un săpun cu pH neutru. Nu utilizați niciodată diluant, benzină sau alte produse chimice.

Ce cabluri sunt furnizate cu suportul TV?

Suportul este livrat cu un cablu HDMI de mare viteză, un cablu de alimentare CA, un adaptor de rețea, șuruburi, o garnitură și un suport pentru cablu.

Cum se conectează televizorul la suportul TV?

Conectați televizorul la mufa HDMI a suportului folosind cablul HDMI furnizat. Dacă televizorul este compatibil ARC, activați funcția Comandă pentru HDMI în setările televizorului.

De ce clipește ledul de alimentare în roșu?

Un clipit roșu indică o defecțiune. Numărați numărul de clipiri și contactați serviciul clienți Sony.

Care este puterea difuzoarelor încorporate?

Difuzoarele față livrează 2 × 10 W (la 12 ohmi) iar subwooferul 20 W (la 6 ohmi).

Pot folosi suportul TV cu un televizor de altă marcă?

Nu, acest suport este conceput special pentru televizoarele Sony listate în manual. Utilizarea cu alte mărci poate duce la riscuri de cădere sau deteriorare.

Cum se activează sunetul suportului TV?

În meniul televizorului, setați 'Comandă pentru HDMI' pe 'Da' și 'Difuzoare' pe 'Sistem Audio'. Ledul verde se aprinde când suportul este activ.

MANUAL DE UTILIZARE SUB400S SONY

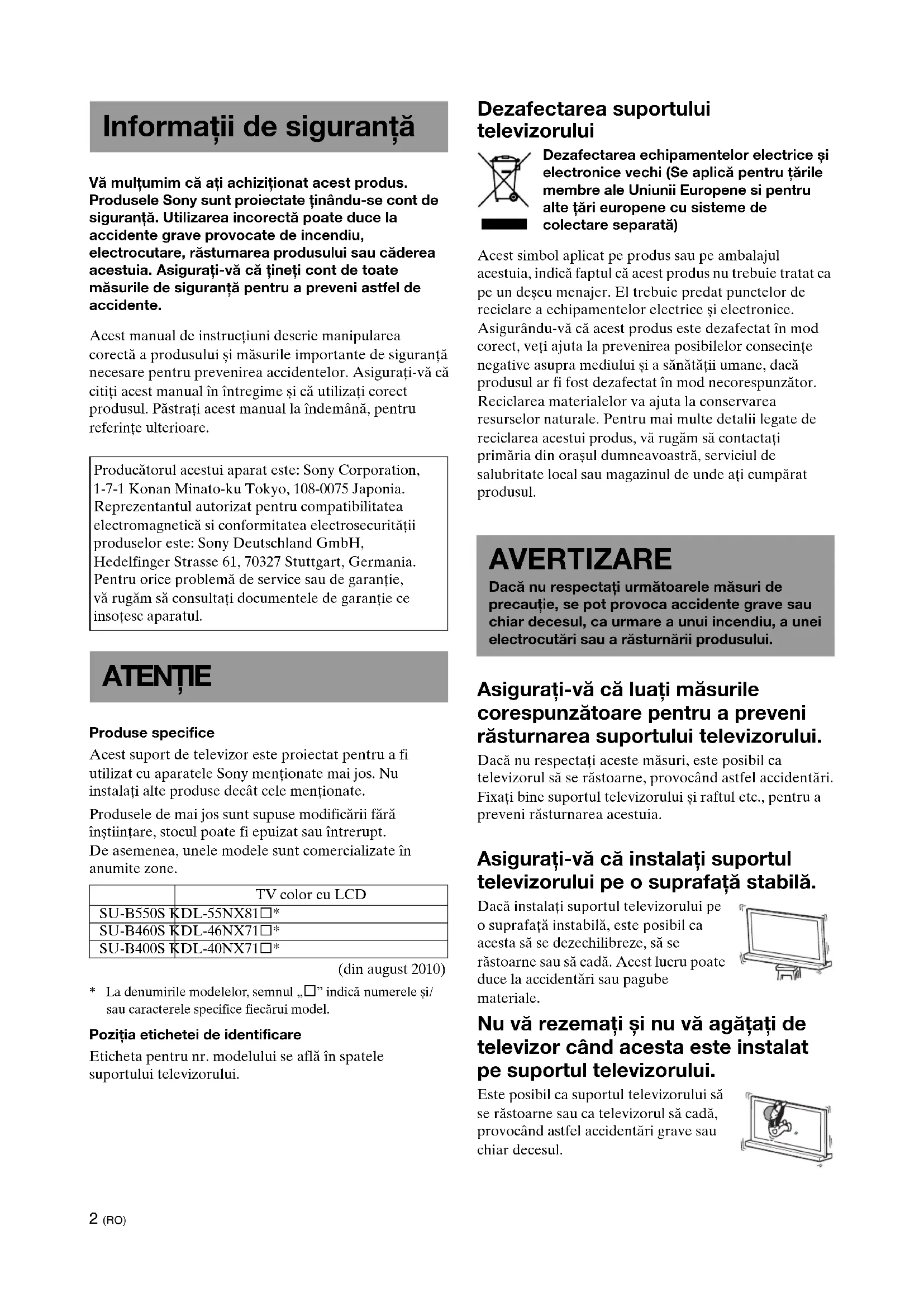

Informații de siguranță

Vă mulțumim că ați achiziționat acest produs. Produsele Sony sunt proiectate ținându-se cont de siguranță. Utilizarea incorectă poate duce la accidente grave provocate de incendiu, electrocutare, răsturnarea produsului sau căderea acestuia. Asigurați-vă că țineți cont de toate măsurile de siguranță pentru a preveni astfel de accidente.

Acest manual de instrucțiuni descrie manipularea corectă a produsului și măsurile importante de siguranță necesare pentru prevenirea accidentelor. Asigurați-vă că citiți acest manual în întregime și că utilizați corect produsul. Păstrați acest manual la îndemână, pentru referințe ulterioare.

Producătorul acestui aparat este: Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Reprezentantul autorizat pentru compatibilitatea electromagnetică și conformitatea electrosecurității produselor este: Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Pentru orice problemă de service sau de garanție, vă rugăm să consultați documentele de garanție ce însoțesc aparatul.

ATENȚIE

Produce specific

Acest suport de televizor este proiectat pentru a fi utilizat cu aparatele Sony menționate mai jos. Nu instalați alte produse decât cele menționate.

Produsele de mai jos sunt supuse modificării fără înștiințare, stocul poate fi epuizat sau întrerupt. De asemenea, unele modele sunt comercializate în anumite zone.

	TV color cu LCD
SU-B550S KDL-55NX81☐*
SU-B460S KDL-46NX71☐*
SU-B400S KDL-40NX71☐*

(din august 2010) * La denumirile modelelor, semnul ” indică numerele și/sau caracterele specifice fiecărui model.

Poziția etichetei de identificare

Eticheta pentru nr. modelului se află în spatele suportului televizorului.

Dezafectarea suportului televizorului

Dezafectarea echipamentelor electrice și electronice vechi (Se aplică pentru țările membre ale Uniunii Europene și pentru alte țări europene cu sisteme de colectare separată)

Acest simbol aplicat pe produs sau pe ambalajul acestuia indică faptul că acest produs nu trebuie tratat ca un deșeu menajer. El trebuie predat punctelor de reciclare a echipamentelor electrice și electronice. Asigurându-vă că acest produs este dezafectat în mod corect, veți ajuta la prevenirea posibilelor consecințe negative asupra mediului și a sănătății umane, dacă produsul ar fi fost dezafectat în mod necorespunzător. Reciclarea materialelor va ajuta la conservarea resurselor naturale. Pentru mai multe detalii legate de reciclarea acestui produs, vă rugăm să contactați primăria din orașul dumneavoastră, serviciul de salubritate local sau magazinul de unde ați cumpărat produsul.

AVERTIZARE

Dacă nu respectați următoarele măsuri de precauție, se pot provoca accidente grave sau chiar decesul, ca urmare a unui incendiu, a unei electrocutări sau a răsturnării produsului.

Asigurați-vă că luați măsurile corespunzătoare pentru a preveni răsturnarea suportului televizorului.

Dacă nu respectați aceste măsuri, este posibil ca televizorul să se răstoarne, provocând astfel accidentări. Fixați bine suportul televizorului și raftul etc., pentru a preveni răsturnarea acestuia.

Asigurați-vă că instalați suportul televizorului pe o suprafață stabilă.

Dacă instalați suportul televizorului pe o suprafață instabilă, este posibil ca acesta să se dezechilibreze, să se răstoarne sau să cadă. Acest lucru poate duce la accidentări sau pagube materiale.

Nu vă rezemați și nu vă agățați de televizor când acesta este instalat pe suportul televizorului.

Este posibil ca suportul televizorului să se răstoarne sau ca televizorul să cadă, provocând astfel accidentări grave sau chiar decesul.

Nu acoperiți orificiile de ventilație ale televizorului.

Orificiile de ventilație din televizor au rolul de a asigura o funcționare optimă a aparatului și de a-l proteja împotriva supraîncălzirii.

• Nu blocați și nu acoperiți orificiile de ventilație cu bucăți de materiale sau alte astfel de obiecte.
• Asigurați-vă că nu pătrund niciodată lichide sau obiecte solide în orificiile de ventilație.

Nu așezați pe televizor obiecte care conțin lichid, cum ar fi vazele sau plantele în ghiveci.

Nu utilizați niciodată un televizor alimentat de la rețea în apropierea apei; de exemplu: în apropierea unei căzi, a unei chiuvete, într-un beci umed sau lângă piscină etc.

Nu instalați televizorul în locuri cu temperaturi extreme, cum ar fi lumina solară directă, în apropierea unui calorifer sau a unei aeroterme.

Este posibil ca televizorul să se supraîncălzească în astfel de condiții, lucru ce poate duce la deformarea carcasei și/sau la defectarea televizorului.

Nu instalați televizorul într-un loc expus direct la sisteme de aer condiționat.

Este posibil ca umezeala să formeze condens în interior, ceea ce poate defecta televizorul.

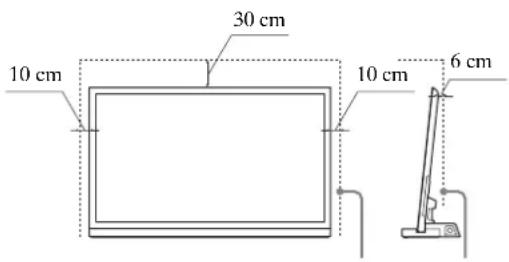

Lăsați un spațiu adecvat în jurul televizorului, pentru a asigura o bună circulație a aerului.

Lăsați un spațiu adecvat în jurul televizorului, așa cum se poate observa mai jos.

Lăsați cel puțin atât spațiu în jurul televizorului.

Cablu de alimentare la c.a.

• Conectați televizorul la o priză cu împământare, folosind un ștecher cu fișă de împământare și trei conductori.
• Folosiți numai cablurile de alimentare la c.a. furnizate de Sony, nu de la alți producători.
• Asigurați-vă întotdeauna că nici cablul de alimentare de c.a. și nici cel de conectare nu sunt strangulate când instalați televizorul pe suportul acestuia. În cazul în care cablul de alimentare la c.a. sau cel de conectare este deteriorat, acest lucru poate provoca un incendiu sau o electrocutare.
• Nu pășiți pe cablul de alimentare la c.a. sau pe cel de conectare atunci când transportați suportul televizorului. Cablul de alimentare la c.a. sau cel de conectare poate fi deteriorat, iar acest lucru poate provoca un incendiu sau o electrocutare.

• În cazul în care vă împiedicați de cablul de alimentare la c.a. sau de cel de conectare, este posibil ca suportul televizorului să se răstoarne, provocând astfel accidentări.
• Deconectarea cablului de alimentare la c.a. de la priza de perete va anula complet alimentarea electrică de la suportul televizorului.

OBSERVAȚII PRIVIND adaptorul de c.a.

Avertizare

Pentru a reduce riscul de incendii sau electrocutări, nu lăsați acest aparat în ploaie sau umezeală.

Pentru a preveni incendiile sau electrocutările, nu așezați pe aparat obiecte care conțin lichid, cum ar fi vazele.

Nu instalați acest aparat într-un spațiu închis, cum ar fi raftul unei biblioteci sau un obiect similar.

• Vă rugăm să vă asigurați că priza de alimentare la c.a. este instalată în apropierea aparatului și că este ușor de accesat.
• Asigurați-vă că folosiți numai adaptorul de c.a. și cablurile de alimentare la c.a. furnizate.
• Nu utilizați alt adaptor de c.a. Aceasta poate provoca o defecțiune.
• Conectați adaptorul de c.a. la o priză de alimentare la c.a. ușor accesibilă.
• Nu înfășurați cablul de alimentare la c.a. în jurul adaptorului de c.a. Este posibil ca firul central să se taie și/sau televizorul să se defecteze.
• Nu atingeți adaptorul de c.a. având mâinile ude.
• Dacă observați o anomalie la adaptorul de c.a., deconectați-l imediat de la priza de alimentare la c.a.
• Televizorul nu este deconectat de la sursa de c.a. atâta timp cât este conectat la priza de alimentare la c.a., chiar dacă televizorul în sine a fost oprit.

ATENȚIE

Dacă nu sunt respectate măsurile de precauție de mai jos, pot avea loc accidentări sau daune materiale.

Nu instalați niciun alt aparat decât cel menționat.

Acest suport de televizor este proiectat pentru a fi utilizat numai cu produsul menționat. Dacă instalați alt aparat decât cel menționat, este posibil ca acesta să cadă sau să se spargă, provocând astfel accidentări. Imaginile care apar în acest manual fac referire la modelul KDL-46NX71□, numai dacă nu se menționează altfel.

Asigurați-vă că fixați bine televizorul.

Fixați bine televizorul pe suportul acestuia, folosind șuruburile furnizate. În cazul în care televizorul nu este bine fixat, este posibil ca acesta să se răstoarne, provocând astfel accidentări.

Observație privind instalarea

La instalare, asigurați-vă că suportul televizorului nu este înclinat. Pentru a evita această situație, țineți cont de următoarele măsuri de precauție. Dacă instalați suportul televizorului pe o suprafață moale, cum ar fi o saltea sau un covor, așezați în prealabil o placă pe acel loc.

• Nu instalați suportul televizorului într-un loc expus luminii solare directe sau în apropierea unui radiator.
• Nu instalați suportul televizorului într-un loc excesiv de cald sau umed și nici în aer liber.

Observație privind utilizarea

Curățarea

Pentru a păstra suportul televizorului curat, ștergeți-l ocazional cu o lavetă uscată și moale. Petele persistente pot fi îndepărtate ștergând aparatul cu o lavetă ușor înmuiată într-o soluție cu detergent slab. Asigurați-vă că după aceea uscați zona, ștergând cu o lavetă moale și uscată. Nu folosiți produse chimice, cum ar fi diluantul sau benzina, deoarece acestea deteriorează finisajul suportului de televizor.

Asigurați-vă că la instalarea aparatului participă două sau chiar mai multe persoane.

Asigurați-vă că la instalarea televizorului pe suportul acestuia participă două sau chiar mai multe persoane. Dacă aparatul este instalat doar de o persoană, acest lucru poate provoca o accidentare.

Nu modificați suportul televizorului.

Este posibil ca acesta să cadă, provocând accidentări.

Asigurați-vă că fixați bine televizorul, respectând instrucțiunile.

Strângeți bine șuruburile. În cazul în care televizorul nu este bine instalat, este posibil ca acesta să cadă, provocând astfel accidentări.

Asigurați-vă că nu vă accidentați mâinile sau degetele în timpul montării.

• Nu deplasați suportul televizorului ținând de secțiunea mai îngustă a acestuia.
• Asigurați-vă că nu vă accidentați degetele sau mâinile în timpul instalării televizorului.

MĂSURI DE PRECAUȚIE

Despre sursele de alimentare

• Dacă nu veți utiliza suportul televizorului pentru o perioadă îndelungată de timp, asigurați-vă că îl deconectați de la priza de perete. Pentru a deconecta cablul de alimentare la c.a., apucați de ștecher și niciodată de cablu.
• Cablul de alimentare la c.a. trebuie înlocuit numai la un magazin autorizat pentru service.

Despre funcționare

Înainte de a conecta alte componente, asigurați-vă că ați oprit și deconectat suportul televizorului.

Drepturi de autor

Acest suport de televizor încorporează Dolby Digital și Pro Logic Surround și sistemul DTS * Digital Surround.

• Fabricat sub licență de la Dolby Laboratories. Dolby, Pro Logic și simbolul dublu-D sunt mărci comerciale ale Dolby Laboratories. ** Fabricat sub licență în baza patentelor S.U.A. nr.: 5.451.942; 5.956.674; 5.974.380; 5.978.762; 6.487.535 și alte patente S.U.A. și internaționale emise sau în curs de emitere. DTS și simbolul DTS sunt mărci comerciale înregistrate, iar DTS Digital Surround și logo-urile DTS sunt mărci comerciale ale DTS, Inc. Produsul include software. © DTS, Inc. Toate drepturile rezervate.

Acest suport de televizor încorporează tehnologia High-Definition Multimedia Interface (HDMI™).

HDMI, logo-ul HDMI și High-Definition Multimedia Interface sunt mărci comerciale sau mărci comerciale înregistrate ale HDMI Licensing LLC în Statele Unite ale Americii și în alte țări.

"BRAVIA" este o marcă comercială a Sony Corporation.

DIGITAL

PRO LOGIC II

Digital Surround

PRO

FRONT SURROUND

Digital Amplifier

Observație privind scoaterea suportului

televizorului din cutie

Asigurați-vă că țineți suportul televizorului cu atenție și că îl manipulați corespunzător.

Consultați instrucțiunile de utilizare furnizate cu televizorul, pentru informații despre modul de îndepărtare a suportului de masă de la televizor.

Denumire Cantitate
Suport	1
Capacul posterior*	2
Cuplă imbinare	1
Şurub de ataşare a secțiunii lnguste a suportului tclevizorului (PSW5 × 16) negru (× 3) Şurub de imbinare (PSW5 × 16) negru (× 3)	6
Adaptor de c.a.
Cablu de alimentare la c.a.
Cablu HDMI de mare viteză 1
Suport cablu	1
Manual de instruetiuni 1
Cartclă dc garantie

• Numai pentru modelul SU-B550S.

AVERTIZARE

În cazul în care cablul de alimentare la c.a. este strangulat sub sau între piesele aparatului, acest lucru poate provoca un scurtcircuit sau o electrocutare. În cazul în care vă împiedicați de cablul de alimentare la c.a. sau de cel de conectare, este posibil ca suportul televizorului să se răstoarne, provocând astfel accidentări.

Decideți care va fi locația de instalare și așezați suportul televizorului înainte de instalarea televizorului.

Deoarece televizorul este greu, se recomandă să decideți asupra locației de instalare în prealabil, după care veți monta suportul televizorului.

Pasul 2: Instalarea televizorului

Înaintea asamblării

• Înaintea asamblării, asigurați-vă că aveți la îndemână o șurubelniță cu cap în cruce. Când utilizați o șurubelniță electrică, setați cuplul de torsiune la aproximativ 1,5 N·m (15 kgf·cm).

1. Țineți televizorul în punctul specificat atunci când îl mutați.

Asigurați-vă că țineți televizorul așa cum se poate observa în imagine:

Când transportați televizorul în mână, țineți-l așa cum se poate observa în imaginea de mai sus. Nu apăsați pe ecranul LCD și nici pe cadrul din jurul ecranului.

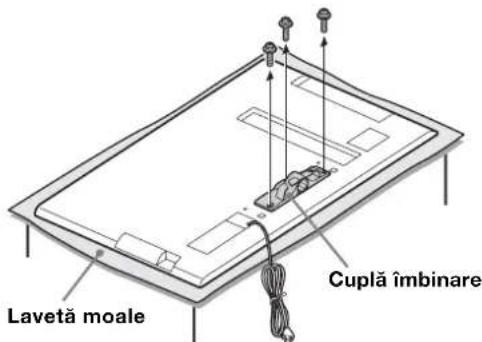

2. Scoateți șuruburile din cupla de îmbinare din spatele televizorului.

Glisați cupla de îmbinare în jos, pentru a o desprinde.

• Asigurați-vă că păstrați șuruburile scoase. Când îndepărtați suportul de masă de la ecran, așezați ecranul cu fața în jos pe o suprafață stabilă, care să fie mai mare decât ecranul.
• Pentru a preveni deteriorarea suprafeței ecranului LCD, asigurați-vă că așezați o bucată de material moale pe suprafața de lucru.

ATENȚIE

Dacă aplicați presiune pe suprafața ecranului, este posibil ca ecranul LCD să se spargă sau să se deterioreze. Așezați ecranul cu fața în jos pe o suprafață stabilă și nivelată, având suportul de masă agățat peste marginea suprafeței.

Având fața ecranului și baza suportului de masă pe aceeași suprafață nivelată, veți avea condiții instabile de lucru, ceea ce poate duce la deteriorarea ecranului.

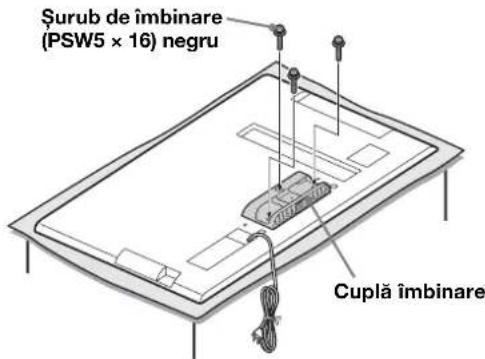

3. Atașați cupla de îmbinare în partea din spate a televizorului, cu ajutorul celor trei șuruburi (PSW5 × 16) negre (incluse).

Glisați cupla de îmbinare în sus, pentru a o atașa.

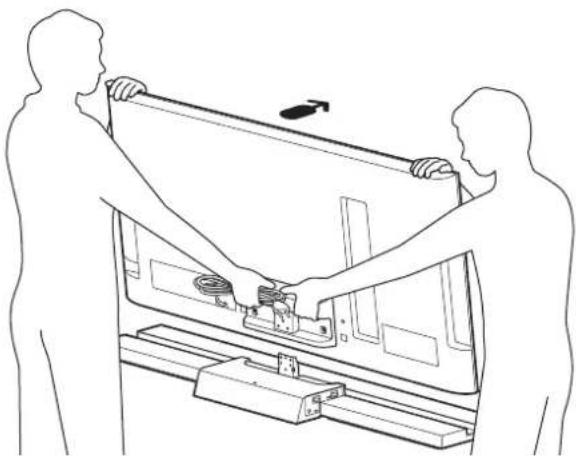

4 Instalați televizorul pe suportul televizorului.

Televizorul se instalează așezându-l în canelura suportului televizorului.

← Direcția săgeții indică partea frontală a suportului televizorului.

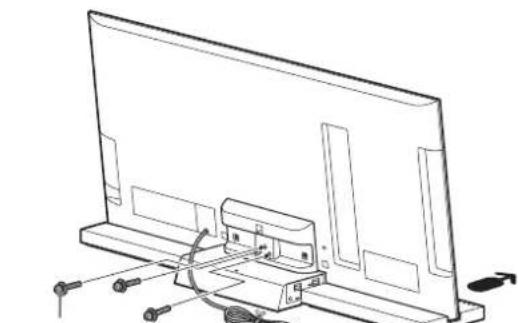

5 Fixați televizorul și suportul televizorului cu ajutorul celor trei șuruburi de atașare a secțiunii subțiri a suportului televizorului (PSW5 × 16) negre (incluse).

Șurub de atașare a secțiunii înguste a suportului televizorului (PSW5 × 16) negru

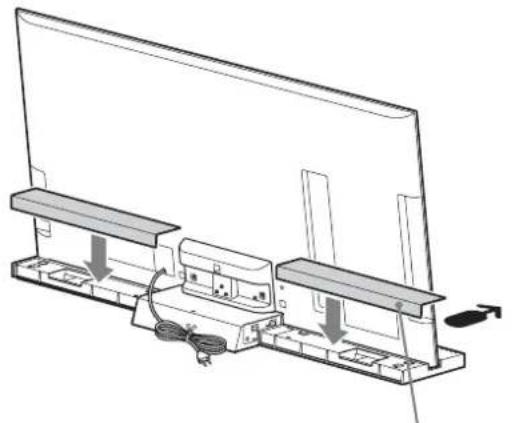

6 Atașați capacul din spate la suportul televizorului. (Numai pentru modelul SU-B550S)

Capacul posterior

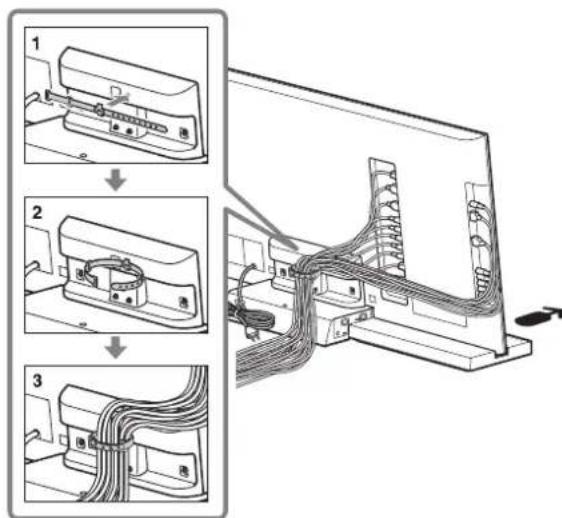

7 Prinderea laolaltă a cablurilor.

• Nu prindeți cablul de alimentare la c.a. laolaltă cu alte cabluri.

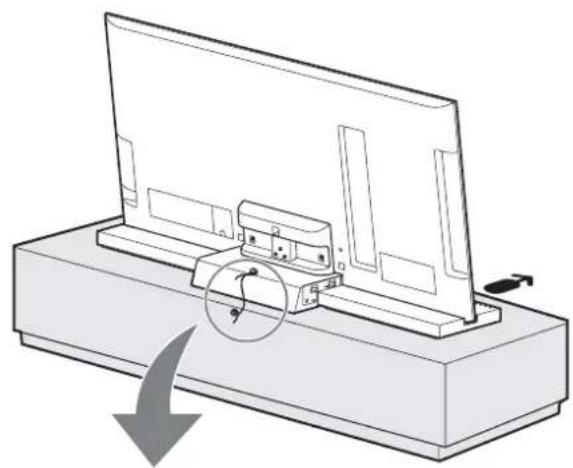

Pasul 3: Măsuri de siguranță pentru a preveni răsturnarea

Pasul 4: Conectarea televizorului și a playerului

AVERTIZARE

Asigurați-vă că luați măsurile corespunzătoare pentru a preveni răsturnarea suportului televizorului și posibilele accidentări sau pagube.

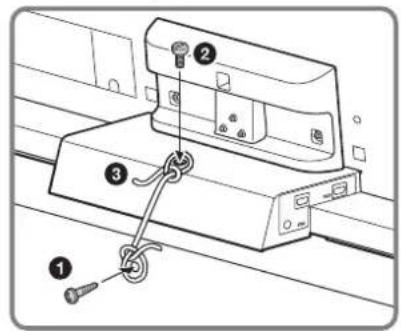

Montați un șurub pentru lemn (cu diametrul de 4 mm, neinclus) în panou. Introduceți un șurub de fixare (M4 × 16, neinclus) în orificiul destinat acestuia din suportul televizorului. Prindeți șurubul pentru lemn și șurubul de fixare cu un cablu rezistent (neinclus).

Conectați televizorul prevăzut cu o mufă HDMI la suportul televizorului, folosind un cablu HDMI.

Conectând componente compatibile cu Sony "BRAVIA" Sync, folosind cabluri HDMI, funcționarea se va simplifica, dacă setați funcția Control pentru HDMI pentru TV.

• Suportul televizorului este compatibil cu funcția Audio Return Channel (ARC). În cazul în care conectați suportul televizorului la mufa HDMI a televizorului compatibil cu ARC folosind un cablu HDMI, nu trebuie să conectați televizorul la suportul acestuia folosind cablul optic digital.
• Veți observa literele „ARC” lângă mufa HDMI a televizorului, dacă acesta este compatibil cu funcția ARC. Chiar dacă veți conecta cablul HDMI la mufă, în cazul în care jack-ul de intrare HDMI nu este compatibil cu funcția ARC, nu veți putea folosi funcția ARC.
• Funcția ARC este disponibilă numai atunci când este activă opțiunea Control pentru HDMI.

• Chiar dacă suportul televizorului este oprit (modul inactiv este activat), semnalul HDMI va fi emis de la componenta conectată la televizor, cu ajutorul conexiunii HDMI. Vă veți putea bucura de imagini și sunete la televizor, recepționate de la componenta respectivă.

Observații privind conexiunile HDMI

• Utilizați un cablu HDMI de mare viteză. Dacă utilizați un cablu standard HDMI, este posibil ca imaginile 1080p, în culori profunde sau cele 3D să nu fie afișate corect.
• Vă recomandăm să utilizați un cablu autorizat HDMI.
• Verificați configurarea componentei conectate, dacă imaginea este de slabă calitate sau sunetul nu este emis de la o componentă conectată cu ajutorul cablului HDMI.
• Este posibil ca semnalele audio (frecvența de eșantionare, lungimea de biți etc.) transmise de la un jack HDMI să fie suprimate de componenta conectată.
• Este posibil ca sunetul să se întrerupă atunci când se comută frecvența de eșantionare sau numărul de canale al semnalelor de ieșire audio de la componenta de redare. Când componenta conectată este incompatibilă cu tehnologia de protecție privind drepturile de autor (HDCP), este posibil ca imaginea și/sau sunetul de la mufa HDMI TV OUT să fie distorsionat(ă) sau chiar inexistent(ă).

În acest caz, verificați specificațiile privind componenta conectată.

• Nu recomandăm utilizarea unui cablu de conversie HDMI-DVI.
• Acest sistem acceptă transmisiile de culoare profundă, "x.v.Color" și 3D.

Pasul 5: Conectarea cablului de alimentare la c.a.

Înainte de a conecta cablul de alimentare la c.a. al suportului televizorului la o priză de perete, conectați mai întâi toate celelalte componente și televizorul la suportul acestuia.

• Conectați suportul televizorului la o priză de alimentare la c.a. ușor accesibilă. Dacă observați o anomalie la suportul televizorului, deconectați imediat ștecherul de la priza de alimentare la c.a.

Pasul 6: Efectuarea setărilor TV

1. Setați la „Pornit" funcția „Control pentru HDMI".

Apăsați pe butonul HOME de pe telecomanda televizorului și selectați meniul după cum urmează:

Setări > Intrări externe > Reglaj HDMI > Control pentru HDMI > Pornit

2. Setați la „Sistem Audio" în meniul „Redare sunet".

Apăsați pe butonul HOME de pe telecomanda televizorului și selectați meniul după cum urmează:

Setări > Sunet > Redare sunet > Sistem Audio

• După finalizarea setărilor pentru procedurile 1 și 2, indicatorul (alimentare) se aprinde de culoare verde.

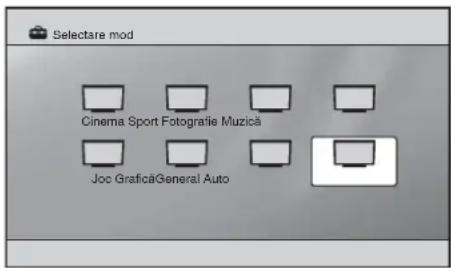

Modul Selectare mod

Acest suport de televizor se sincronizează automat cu setările de sunet ale televizorului și funcționează împreună cu funcția Selectare mod, pentru ca dvs. să alegeți sunetul preferat pentru scena selectată.

Pentru a modifica sunetul, schimbați setările de sunet TV.

Înainte de a folosi acest mod, asigurați-vă că efectuați următoarele setări la televizor.

Depanare

Sunet

Fără sunet:

• Verificați conexiunea cablului HDMI.
• Verificați setările pentru opțiunea „Control pentru HDMI” și „Sistem Audio” de la Pasul 6 (pagina 11).

Utilizarea căștilor:

• Comutați „Sistem Audio” la „Difuzoare TV” în setarea „Redare sunet”.

Utilizare cu sunetul dual al transmisiei digitale TV:

• În funcție de transmisie, sunetul nu poate fi comutat. Comutați setarea „Ieșire optică” a televizorului de la „Auto” la „PCM”.

Utilizarea echipamentului extern pentru sunet dual:

• Dacă sunetul nu poate fi comutat, atunci comutați setarea de ieșire audio a echipamentului extern pentru a activa PCM.

Indicator

Deși televizorul este sub tensiune, indicatorul (alimentare) al suportului televizorului nu se aprinde:

• Verifică conexiunea cablului de alimentare la c.a. etc.
• Consultați serviciile de asistență cu clienții.

Intermitent I (alimentare) indicator roșu:

• Este posibil ca acest aparat să fi suferit o defecțiune. Verificați de câte ori se aprinde LED-ul și consultați centrul Sony pentru service.

Indicator

Indicator (alimentare)

Se aprinde după cum urmează:

Verde: suportul televizorului este sub tensiune.

(„Sistem Audio” este setat pentru

„Redare sunet”.)

Oprit: suportul televizorului este în modul inactiv sau oprit.

2 Indicatori pentru formatul audio

Se aprind în funcție de formatul audio care este recepționat de suportul televizorului.

D: Dolby Digital

DTS

PLII: Dolby Pro Logic II

Specificații

		SU-B550S	SU-B460S SU-B400S
Dimensiuni:cm	A	8,1 9,3	10
	B	20 17,2	16,1
	C	127,6	108,3	94,4
	D	79,3	68,4	60,6
	E	28,1	26,5	26,1
Greutate suport:		5,8 kg	5,4 kg	5,1 kg

Secțiune amplificator

Putere consumată Frontal: 10 W + 10 W (pe canal)

Condiții de alimentare

100 - 240 V, 50/60 Hz

Putere consumată

Pornit: 12 W

Mod așteptare: 0,7 W

• Consum în mod așteptare: 0,7 W
• Elementele de întârziere a flăcării halogenate nu se folosesc la anumite plăci de circuite imprimate.
• Cu ajutorul amplificatorului complet digital, S-Master, se obțin peste 85% eficiență a puterii la blocul amplificator.

Designul și specificațiile pot fi modificate fără aviz prealabil.

Toate produsele sunt proiectate și fabricate cu grijă pentru siguranță. Vă rugăm să citiți cu atenție acest manual și să păstrați-l pentru referințe viitoare. Asigurați-vă că ați înțeles conținutul înainte de utilizare.

Acest produs este fabricat de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia. Reprezentantul autorizat pentru EMC (compatibilitate electromagnetică) și siguranța produsului este Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germania. Pentru întrebări legate de service și garanție, vă rugăm să contactați adresele din documentele de service sau garanție.

AVERTISMENT

Produse indicate

Acest suport este proiectat pentru utilizare cu produsele Sony indicate mai jos. Nu montați alte produse decât cele indicate.

Produsele indicate pot fi supuse modificărilor fără notificare, pot să nu mai fie disponibile sau să nu mai fie produse.

Unele modele pot fi vândute doar în anumite regiuni.

(Începând cu august 2010)

LCD ένβeTeH TeJIeBVH3Op

SU-B550SKDL-55NX81☐*

SU-B460SKDL-46NX71☐*

SU-B400SKDL-40NX71☐*

*În numele reale ale modelelor, „□” reprezintă numere sau caractere specifice fiecărui model.

Localizarea etichetei de identificare

Eticheta cu numărul modelului este amplasată pe spatele suportului pentru televizor.

Alegerea suportului pentru televizor

Eliminarea echipamentelor electrice și electronice vechi (aplicabil în Uniunea Europeană și în alte țări europene cu sisteme de colectare separată)

Acest simbol de pe produs sau de pe ambalajul său indică faptul că acest produs nu trebuie tratat ca deșeu menajer. În schimb, trebuie predat la punctul de colectare corespunzător pentru reciclarea echipamentelor electrice și electronice. Prin predarea acestui produs la punctul corect, contribuiți la prevenirea consecințelor negative asupra mediului și sănătății umane, care ar putea apărea în cazul eliminării necorespunzătoare. Reciclarea materialelor ajută la conservarea resurselor naturale. Pentru informații detaliate despre reciclarea acestui produs, contactați autoritatea locală, serviciul de colectare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.

PRECAUȚII

Dacă nu se creează spațiile necesare, aceasta poate duce la serioase daune materiale sau chiar la moarte prin foc, șoc electric sau cădere a produsului.

Asigurați-vă că ați luat măsuri împotriva căderii suportului pentru televizor.

Dacă nu faceți acest lucru, televizorul poate cădea și poate provoca daune.

Fixați suportul pentru televizor, suportul de alimentare etc. pentru a preveni căderea.

Asigurați-vă că montați suportul pentru televizor pe o suprafață stabilă.

Dacă montați suportul pentru televizor pe o suprafață instabilă, se poate perturba echilibrul și poate cădea sau răsturna. Aceasta poate provoca daune sau vătămări corporale.
